奥迪A6第14章安全气囊系统检修
第二节安全气囊系统的检修一、检修安全气囊的安全规则检测、安装和维修工作必须由专业人员来进行。
检测时不可使用检测灯、电压表和欧姆表。
安全气囊只可在安装好后用检查安全气囊时，必须断开蓄电池地线。
断开蓄电池后不需等待。
将安全气囊与电源相连时，车内不可有人。
安全气囊从运输器具内取出后必须马上装车。
如须中止工作，应将安全气囊放回运输器具内。
不可将安全气囊放到无人照管的地方。
存放拆开安全气囊时，起缓冲作用的面应朝上。
安全气囊不可打开及修理，必须使用新件。
掉到过坚硬地面上的或有损伤的安全气囊不可再用。
更换安全气囊时应遵守下述规定：①拆下旧安全气囊，缓冲面朝上放置。
②从运输器具中取出新安全气囊，缓冲面朝上放置。
③将旧安全气囊装入运输器具。
④将新安全气囊装到车上。
安全气囊有一定使用寿命（见B柱上不干胶标签）。
如更换安全气囊，应将新标签取下并贴到B柱的旧标签上面。
每14年必须更换安全气囊和不干胶标签。
如果车的B柱上无标签，应在保养手册中注明更换安全气囊。
安全气囊上不能沾油脂、清洁剂等，也不能置温度在100℃以上的地方（短时也不可）。
二、安全气囊的处理（一）事故后触发了的安全气囊的更换事故后安全气囊/张紧器弹开时，带安全气囊的车，显示屏显示“安全气囊，前部和侧面”或“安全气囊，前面和头部”。
安全气囊控制单元最多可用于控制3个侧面/头部安全气囊和/或张紧器的触发。
三次触发后，故障阅读仪上显示“控制单元损坏”。
在下述情况必须更换安全气囊控制单元：①驾驶员/副驾驶员安全气囊触发一次。
②壳体损坏。
③控制单元周围200mm内通道变形。
④安全气囊触发三次后。
⑤所有已触发的安全气囊总成。
⑥如果副驾驶员安全气囊已触发，还要更换仪表板。
⑦副驾驶员一侧的支架已变形（不允许二次变形）。
⑧横向加速度传感器故障（如果传感器周围地板已变形）。
⑨驾驶员安全气囊触发后，要更换带滑环的回位弹簧，要更换张紧器已触发的安全带。
可用自诊断来识别安全气囊的张紧器触发状况。
安全气囊 教师手册(教学方案)
（3）使用电路图进行线路检查；
（4）各部件的检修方法与更换；
（5）维修质量检验；
（6）注重工作安全和事故防护规定；
（7）掌握材料使用和工资成本计算的方法。
2.社会能力
（1）团队工作能力；
（2）沟通能力；
（3）小组成员的协作能力；
（4）责任意识。
3.方法能力
（1）拓展相应的信息收集能力；
（2）使用企业信息资源制定工作计划；
（3）能独立使用各种媒介完成学习任务；
（4）工作结果的评价与反思。
学习情境描述
售后服务经理接到客户一辆奥迪A6L轿车后，递交给学员一个维修任务，要求检查并排除该车出现安全气囊警报灯亮的故障，并要求详细计划每一个工作过程和步骤，并建立维修档案。
教学环境分析
理实一体化教室、奥迪A6L轿车、故障检测仪VAS505X、奥迪ELSA系统、可上网查阅资料的电脑工作台、拆装工具等
教学方法
采用行动导向教学方法（头脑风暴法、案例教学法、引导文法、小组学习法等）
教学组织
1.必须分组、分工，协作共同完成
2.要做好记录，各小组选派代表展示学习结果
3.评议各小组展示的学习成果
4.教师要对每个小组及每个学生进行监视，做好记录，作为成绩评定依据
实施步骤
内容
方法
时间（min）
辅材
预备知识
安全气囊系统功用及工作过程
3.工作流程；
4.团队合作组织形式；
5.现场5S的规定与实施。
小组讨论
教师引导
160
评估
完成任务单上的专业知识和技能训练
工作状态、工作的质量；
工作任务是否完整完成？
归档是否完整？
汽车安全气囊系统操作实训手册
项目二汽车安全气囊系统操作实训一、实训目的与要求1、掌握汽车安全气囊系统操作及工作原理。
2、掌握汽车安全气囊系统各器件功能。
二、使用教具、仪器设备和工、量具1、小号一字螺丝批，触摸笔。
2、汽车安全气囊系统实验台架、小汽车一台。
三、实训内容和步骤（一）台架的操纵1.将单相220V电源线插入电源插座上对应位置；2.转动点火开关钥匙到IG位置，检查示教板上电源指示灯是否正常点亮，如果不亮或较暗，马上关闭点火开关，电路有短路情况；3.转动点火开关到ST位置，遥控小车产生撞击效果，安全气囊引爆；4.打开点火开关，系统工作，然后再把点火开关打到起动档，点火开关复位到IG档时，进行下一步。
5.打开小汽车电源开关和小汽车摇控器开关。
摇控器指示灯亮，如图6，图7。
图6 图7 6.控制摇控器，使小汽车向前运动，如图8。
图87.汽车撞到挡板的时候，触发电磁阀开关，电磁阀通电，排气道打开，使气囊充气，气囊“爆炸”。
注意事项：连续运行时间不应超过3次，以保护压缩机，由于气囊气量损耗大，压缩机打气时间过长，影响压缩机使用寿命，容易出现短路事故，老师把握好实验时间。
（二）气罐的充气使用外置的打气压缩机对台架气缸充气，入气口接于下图的接口上。
当接好气管后，打开阀门，压缩空气进入台架气缸内，注意监测气缸内的压力，监测从下图的气压表上读取，注意一般不超过0.8MP。
四、实训操作注意事项1．检查元器件线路时，要求使用数字式万用表，增加准确度；2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。
奥迪A6安全气囊原理与检修-正文
引言SRS是英文Supplemental Restraint System的缩写，直译为辅助约束（防护）系统，一般译为安全气囊，实际上它包括座椅安全带收紧机构和安全气囊两部分，它是轿车被动安全系统的一个组成部分，必须佩带安全带，在事故发生时才能发挥其保护作用。
一汽大众生产的奥迪A6骄车装配有先进的电子传感式安全气囊系统，当汽车发生碰撞时，电子控制及监测单元J234可根据碰撞强度及方位，使不同部位的气囊引爆或安全带收紧，能有效的防止驾乘人员与车内构件发生碰撞，最大限度的保护人身生命安全。
1奥迪A6安全气囊系统原理1.1安全气囊系统的组成部件奥迪A6 轿车SRS系统的主要部件有电子控制及监测单元J234（即气囊电脑），SRS故障指示灯，气囊组件，爆燃式安全带张紧器，螺旋导线单元（即气囊滑环F138）和连接线束等，它取消了传统的车身前部碰撞传感器，而把它们集成在了控制单元J234内。
1.2 安全气囊系统主要部件的结构及工作原理1.2.1 电子控制及监测单元J234电子控制单元J234安装在换档手柄的前面，它是SRS系统的电控中枢，由CPU中央处理器，电子加速度传感器，机械式碰撞传感器，碰撞角度传感器，安全传感器，诊断数据存储器，碰撞记录器，蓄能器等组成。
气囊电脑J234具有自检、监控各传感器及导线工作情况、故障存储、引爆气囊或张紧器和碰撞记录等功能。
当碰撞发生时，电脑J234不仅能判断碰撞的强度和角度，根据预置的方案向不同部位的气囊或安全带张紧器发出引爆指令使其工作，而且还能够同时向中央门锁控制电脑J429发出一个撞车信号，中央门锁控制电脑便发出开锁指令，打开车门锁和行李箱锁，并且接通车内照明灯，使人能在出车祸后迅速逃离。
1.2.2 SRS指示灯位于仪表板内里程表盘上，为红色警告灯，其上的字符为“AIR BAG”。
打开点火开关后，“AIR BAG”灯亮起，SRS系统进行自检，6秒左右自检完成，灯应熄灭，否则表示SRS系统有故障,需要检修。
汽车安全气囊系统电路故障的检修实训手册
项目三汽车安全气囊系统电路故障的检修实训一、实训目的与要求1、掌握汽车安全气囊系统电路故障诊断与排除方法；2、掌握汽车专用万用表的使用方法；二、使用教具、仪器设备和工、量具1、汽车电工维修常用工具、万用表。
2、汽车安全气囊系统实验台架、小汽车一台。
三、实训内容和步骤3-1 实验台架电路不通电1．检查开关电源供电电源线是否正常；2．检查开关电源的指示灯是否是绿色，如果是橙色，表明开关电源损坏或者安全气囊系统有短路现象。
可以拆下开关电源12V输出电源线，如果绿色灯点亮，表明安全气囊系统有短路现象；如果橙色仍亮，表明开关电源已经损坏，更换开关电源；3，如果开关电源亮绿色灯，系统没有通电的迹象，检查12V保险是否烧断，或者线路有接触不良现象。
3-2 安全气囊系统故障分析1.读取故障码故障码按顺序从最小码到最大码，由组合仪表上的故障指示灯(检查发动机)灯闪烁次数读出。
故障码读出条件：1)电源电压在11V以上。
2)节气门处于全关闭状态，怠速接点IDL接通(ON)。
3)变速器换档杆置空档位置(P或N档)。
4)将点火开关转到ACC或ON位置并等待大约20秒钟。
5)跨接诊断座中端子Tc与E1。
6)组合仪表上“SRS”灯闪烁读取故障码。
注意：不能接错端子，以免造成故障。
7)点火开关置ON(接通)，但发动机不起动。
当上述条件满足时，组合仪表上的“SRS”指示灯闪烁。
如果没有故障，“SRS”指示灯将以每秒闪烁两次的频率连续闪烁，如图所示。
当有故障时，故障指示灯闪烁频率发现变化，以0.5s的频率闪烁。
闪烁的第一个数字是两位故障码的第一位数，间歇1.5s后，闪烁的第二个数为第二位数。
如果有两个以上故障码，每个故障码之间间歇2.5s。
全部故障码显示完毕间歇4.5s，再重复显示全部码，如图所示。
2.故障码的清除：清除故障码1）故障码11-22的清除拆下蓄电池负极线或ECU-B保险丝10s以上即可清除。
2）故障码31的清除使用上述方法不能清除，更换SRS ECU。

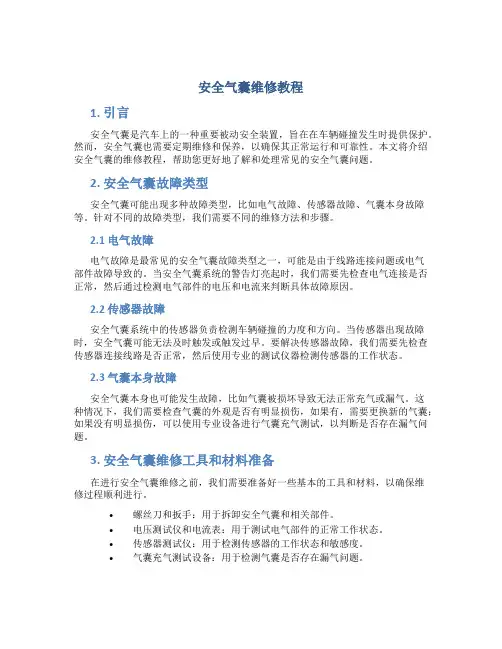

安全气囊维修教程
安全气囊维修教程1. 引言安全气囊是汽车上的一种重要被动安全装置，旨在在车辆碰撞发生时提供保护。
然而，安全气囊也需要定期维修和保养，以确保其正常运行和可靠性。
本文将介绍安全气囊的维修教程，帮助您更好地了解和处理常见的安全气囊问题。
2. 安全气囊故障类型安全气囊可能出现多种故障类型，比如电气故障、传感器故障、气囊本身故障等。
针对不同的故障类型，我们需要不同的维修方法和步骤。
2.1 电气故障电气故障是最常见的安全气囊故障类型之一，可能是由于线路连接问题或电气部件故障导致的。
当安全气囊系统的警告灯亮起时，我们需要先检查电气连接是否正常，然后通过检测电气部件的电压和电流来判断具体故障原因。
2.2 传感器故障安全气囊系统中的传感器负责检测车辆碰撞的力度和方向。
当传感器出现故障时，安全气囊可能无法及时触发或触发过早。
要解决传感器故障，我们需要先检查传感器连接线路是否正常，然后使用专业的测试仪器检测传感器的工作状态。
2.3 气囊本身故障安全气囊本身也可能发生故障，比如气囊被损坏导致无法正常充气或漏气。
这种情况下，我们需要检查气囊的外观是否有明显损伤，如果有，需要更换新的气囊；如果没有明显损伤，可以使用专业设备进行气囊充气测试，以判断是否存在漏气问题。
3. 安全气囊维修工具和材料准备在进行安全气囊维修之前，我们需要准备好一些基本的工具和材料，以确保维修过程顺利进行。
•螺丝刀和扳手：用于拆卸安全气囊和相关部件。
•电压测试仪和电流表：用于测试电气部件的正常工作状态。
•传感器测试仪：用于检测传感器的工作状态和敏感度。
•气囊充气测试设备：用于检测气囊是否存在漏气问题。
•新的气囊和其他相关配件：如果发现气囊和其他部件损坏，则需要更换新的配件。
4. 安全气囊维修步骤4.1 断开电池连接在进行安全气囊维修之前，首先要断开电池连接，防止意外触发安全气囊系统。
使用螺丝刀或扳手拧下电池的负极螺母，然后将负极线缓慢移动到一边，确保它不再与负极接触。
汽车安全气囊维护说明书
汽车安全气囊维护说明书第一章：安全气囊简介汽车安全气囊是一种重要的被动安全装置，主要用于在车辆碰撞发生时提供额外的保护。
本章节将介绍汽车安全气囊的基本原理以及其在车内的位置布置。
第二章：安全气囊的维护保养为了确保汽车安全气囊的正常运行和有效作用，需要进行维护保养。
本章节将介绍安全气囊的常见故障、日常维护保养的方法以及维护保养的注意事项。
第三章：常见安全气囊故障安全气囊在长时间使用过程中可能会出现各种故障，本章节将列举一些常见的安全气囊故障及其可能的原因，以提供故障排查和解决方案的参考。
第四章：安全气囊的日常维护保养为了延长汽车安全气囊的寿命并确保其正常运行，用户需要进行定期的维护保养。
本章节将详细介绍维护保养的方法和周期，包括保持清洁、防止受潮、避免撞击等方面的注意事项。
第五章：安全气囊的注意事项安全气囊在维护保养过程中有一些特殊的注意事项需要用户了解。
本章节将介绍在维护保养过程中需要遵守的规定，以及一些容易忽视的细节问题，如不得私自拆卸、禁止擅自更换零部件等。
第六章：维护保养的常见问题解答用户在日常维护保养过程中可能会遇到一些问题，本章节将回答一些用户常见的疑问，如维护保养频率、维修费用、维护保养是否需要到专业维修点等问题。
结语汽车安全气囊的维护保养对于驾驶人员和乘客的安全至关重要。
本说明书希望能够帮助用户了解安全气囊的基本原理、日常维护保养方法以及注意事项，以确保安全气囊始终处于最佳工作状态，为驾乘人员的安全提供最有效的保护。
附录：安全气囊维护记录表为了方便用户记录安全气囊的维护保养情况，附录提供了一份安全气囊维护记录表，用户可以按照表格要求填写相关信息，以便日后查阅和参考。
以上是汽车安全气囊维护说明书的主要内容，希望能对用户提供有益的信息，并使用户能够正确维护保养汽车安全气囊，确保驾乘人员的安全。
如有任何疑问或需要进一步了解，请联系车辆制造商或专业维修人员。
Audi A6L 2.4操作手册
安全气囊系统描述安全气囊系统一般说明安全气囊是整个被动安全防护体系的一部分安全气囊系统是对三点式安全带的补充，它在较严重的正面碰撞事故中，可以对驾驶员和副驾驶员的头部和胸部提供额外的保护。
安全带除起到一般的保护作用外，还常在发生交通事故时使乘员保持正确的坐姿，以便让安全气囊顺利打开并为乘员提供额外保护。
只有正点火开关已打外的情况下，安全气囊系统才能工作。
安全气囊系统的功能准备就绪状态由电子装置进行临控，并由安全气囊指示灯显示出。
安全气囊系统主要由以下部分组成：1 电子控制和临控装置(控制单元和传感器)，2 两个前部安全气囊，3 前部侧面安全气囊，后座椅左右座位上的侧间安全气囊*和头部安全气囊，4 组合仪表内的安全气囊指示灯。
下列情况表示安全气囊系统有故障：1 在打开点火开关时指示灯不亮起，2 打开点火开关约4秒钟后指示灯未熄灭，3 打开点火开关后，指示灯熄灭但又重新亮起，4 在行车期间指示灯亮起或闪烁。
>$@ 1 安全气囊系统不能取代安全带，它是汽车整个被动安全防护体系的一个组成部分。
只有与系好的安全带一起工作，才能使安全气囊系统发挥最大保护作用。
因此应随时系好安全带→第257页，“为什么要使用安全带?”。
2 只有在坐姿正确的情况下，才能发挥安全带和安全气囊系统的最大保护作用→第102页，“座椅和物品摆放”。
3 如果您没有系上安全带，在汽车行驶过程中身体向前靠或坐姿不正确，那么在发生交通事故使安全气囊系统触发时会增大受伤的危险性。
4 安全气囊系统的部件已安装在本车各个不同的位置上：如果您因进行其它的维修工作而操作安全气囊系统以及拆卸和安装系统部件，可能会损坏安全气囊系统的零部件。
由此导致安全气囊在本车发生交通事故时工作不正常甚至根本就不触发。
5 如果安全气囊系统中出现故障，则应立即请奥迪服务站检修该系统。
否则在发生事故时安全气囊系统可能不起作用。
6 安全气囊系统的组成部件均不允许进行任何改动。
M4-13.安全气囊检修
21
相关知识
原理
主气囊可能引爆的情况
22
相关知识
原理
主气囊可能不引爆的情况
23
相关知识
工作原理
条件
24
相关知识
工作过程
25
相关知识
思考：模块安装在什么地方？
在发生碰撞时，安全气囊充气大约需要 0.03 秒
安全气囊弹开充气的速度可高达 320 公里/小时
26
相关知识
控制电路
27
相关知识
维修要点
当发生碰撞时，气囊控制器内部的
安全传感器与减速度传感器必须都 达到规定值，才能使驱动电路引爆
气囊。
这种情况下，只有安全传感器与 减速度传感器都达到规定值，才能
触发引爆前气囊。
19
相关知识
系统组成
带前部碰撞传感器类型的， 碰撞逻辑示意图如左图所示。 带有前碰撞传感器的气囊系 统。
引爆逻辑为，前部碰撞传感
气囊总成又无法测量 （严格禁止使用万用表测 量气囊，会有引爆的危险）
28
相关知识
维修要点
29
相关知识
维修要点
禁止接触水 或其它液体
禁止切割导线 或破坏接线头
禁止靠近 高温热源
禁止将气囊 从高处跌落
禁止使用扳手或 锤子敲击控制器
拆卸或更换过程中，禁止 将身体正面朝向气囊
30
相关知识
拆装气囊
思考：拆装方法及注意事项？
器与减速度传感器为或门的关 系。
安全传感器到达规定值时，
剩下三个传感器任意一个到达 规定值，都可以引爆前气囊。
20
相关知识
系统组成
侧面碰撞逻辑示意图如左图所示。 当发生碰撞时，侧面碰撞传感器
安全气囊的维修操作
Part Ⅱ. 专用工具的使用
为了避免在拆卸和 安装驾驶员座椅和 副驾驶员座椅时， 不小心触发侧面安 全气囊， 出于安全原因考虑， 必须使各侧面安全 气囊模块的点火线 与壳体的连接短路。 首次使用：奥迪 TT 年款 2007
13 百得利奥迪天津技术部
Part Ⅱ. 专用工具的使用
6 百得利奥迪天津技术部
Part I. 维修注意事项
t 安全气囊单元如果曾落到硬的底板上或有损坏，就不允许再安装。 t 接触燃爆过的安全气囊单元后要洗手。 t 更换安全气囊单元 更换安全气囊单元时，必须遵守以下顺序： 1 - 将旧的安全气囊单元拆下，然后将软垫一侧朝上放置。在装有头部气囊时，注意头 部气囊的不同步骤 → 相关章节。 2 - 将新的安全气囊单元从运输箱中取出，然后将软垫一侧朝上放置。在装有头部气囊 时，注意头部气囊的不同步骤 → 相关章节。 3 - 立即将旧的安全气囊单元放入运输容器。 4 - 将新的安全气囊单元装入汽车。
7 百得利奥迪天津技术部
Part I. 维修注意事项
t 安全气囊单元没有更换周期。 t 不得用油脂、清洁剂或相似的洗剂处理安全气囊单元。 t 也不得将安全气囊单元置于 100° C 以上的温度下，即使很短的时间也不可以。 t 一旦有污物（如机油、油脂、油漆、颜料和溶剂）渗入织物，就必须更换模块。
8 百得利奥迪天津技术部
14 百得利奥迪天津技术部
Part Ⅲ. 维修视频
15 百得利奥迪天津技术部
16 百得利奥迪天津技术部
谢谢
17 百得利奥迪天津技术部
4 百得利奥迪天津技术部
Part I. 维修注意事项
进行所有安全气囊系统方面的操作时必须断开供电。 t 注意断开蓄电池时的措施 → 电子装置; Rep.-Gr.27. t 断开蓄电池接地带/电缆，遮盖负极。断开蓄电池接线后，无须等待。 t 蓄电池只能在点火开关已打开的情况下连接。在燃爆式部件（例如安全气囊、安 全带拉紧器）上进行不专业的维修，可能会在连接蓄电池后导致意外触发。连接蓄电 池时，车内不得有人。
