电表的5种类型
电表的5种类型
随着芯片制造和物联网技术的发展，生活中的许多订量和充电设备也相应地发生了变
化。电表、水表、燃气表和暖气都实现了远程数据采集和控制。这不仅可以大幅度节省劳力，
还可以进一步进行精确数据处理和整合。纵观电表的发展历史，可以总结以下5种电表类
型。
机械式电表
最初，它使用纯机器校正器，也被称为感应校正器。使用电磁效应原理收集电流和电压，
通过机械齿轮的传动驱动计数，最后表示电功耗。其内部主要由电流线圈、电压线圈、铝板、
永久吸铁石、机械订正装置、接线端等几个部分构成。其中，电压线圈与负载电路并联连接，
该线圈匝数多，线径小的电流线圈与负载电路串联连接，该线圈匝数少，线径粗。这两个线
圈产生的磁通一起作用于铝板。由于这两个线圈的作用，铝盘产生涡流，铝盘旋转。由于永
久吸铁石的衰减，铝盘以一定速度旋转。由蜗轮和齿轮驱动，修正装置修正功率，显示功率。
感应电表
感应式电表使用机械设备进行测量的，所以机械设备会受到环境因素(例如温度)的影
响。因此，该电表稳定性和测量精度相对差，每个电表在商品发货时的电路和机械结构不同，
需要增加补偿措施。即使经过长时间的运输和振动也需要调整。
该电表在测量时需要转动铝板，产生高电功耗，不能防止盗窃电气等反常的使用。需要
定期手动仿造，工作量和电功耗的统一修正会大幅增加。电子电表
电子电表是在感应仪表之后出现的仪表。小型轻量使它的主要特点，电子时间修正的测
定还是需要检测电压和电流。通常用电阻分压器检测电压，用取样电阻检测电流，用电阻将
收集到的负载电流转换为电压。这台电表的校准不使用带机械结构的铝板，把电压和电流的
抽样信号输入专用的校准芯片。校正测量芯片对输入电压和电流信号进行乘法运算，并将其
转换为与乘法运算成比例的脉冲信号，电源显示部还在使用机械轮盘。与感应修正不同，使
用了电磁修正数装置。从校正芯片输出的脉冲驱动电力显示器的机械设备显示最终电功耗。
电子电表比感应电表量精度高，环境影响小。校准容易，是不受运输中的振动等影响的
测量精度。因为使用了芯片测量方法，它本身的电功耗也可以被减小并且这样的电表可以被
添加到检测异常使用(例如，窃听)中。这种电表在许多方面比感应电表强，就需要手动读取
电表，修正电功耗。
插电式预付费电表
插电式预付费电表的校准测量、功率显示功能和原理与电子仪表基本相同。不同之处在
于，除了普通的电子仪表之外，还增加了充电控制功能。使用时，需要使用集成电路卡进行
“预充电”操作，该操作通常由电源部门和社区电源管理部门进行。
与通常的电子电表相比，由于追加了预付费的计费操纵系统，所以例如花费时间的供
电中断、反常的电功耗控制等该电表能够有效地控制用户的电功耗行为。由于采用了预付费
方式，所以不需要手动模仿，在用户进行卡引导人的充电操作时，电表的数据通过集成电路
卡上传到充电操作平台，对于用户的耗电量的修正很方便
由于预付费电表节省了手动仿造的工夫，预付费仍需要手动操作，为了安全起见，这个
收费操作只能由授权部门使用，所以在使用中还很不方便。智能电表
智能电表是目前使用最广泛的电表，消除了充值卡的操作。与一般的电子校正器和插件校正器相比，收集和测量残奥仪表丰富。除了在LCD显示屏上查看本地信息外，智能
电表还可以通过红外线传输进行手动复制，通过数据界面进行远程复制。
在智能电表的远程数据传输和控制信号传输方式中，有蓄电运营商、公共网络传输等多种方式。后者使用最多，比较稳定。电表的数据采集接口由区域划分、小区划分，如
RS485结构域(单位等)的电表定在RS485上。数据集中器收集并处理该地区的电表数
据，然后把收集到的数据通过GPRS等公用网络上传到电力部门的服务中。
在处理和分析服务后端软件的对数数据之后，可以将其用作电源。除部门监督外，通过信息等方式向用户云推送耗电量和成本信息。除了远程收集电功耗信息外，唯一的电表
能够监视和控制电功耗的行为。发生反常的电功耗行为时，可以通过遥控器关闭，后台
软件发送警报通知管理部门。
使用斯智能电表不仅省去了手动复印和预充电的麻烦，还促进了电子数据的采用、统一修订和支付。可以不用出门就可以确认电功耗，支付账单。在生活中，电表不仅是智能
地工作，还智能地收集和控制燃气表、暖气表、水表。我相信随着智能控制和物联网技
术的发展人们的生活会更加便利和高效。
标准电能表
标准电能表
标准电能表是一种用于测量电能的仪器。它能够精确地测量电能，并且可以在长时间内保持稳定的测量结果。标准电能表通常由电磁式电能计和数字电子电能计两种类型组成。在实际应用中，标准电能表通常用于校准其他电能表以确保其准确性。
标准电能表一般应用于电力系统、计量检定机构和电能表生产厂家等领域。在电力系统中，标准电能表用于测量发电厂、变电站、电力用户等各类电能计量装置的误差，以确保电能计量的准确性。在计量检定机构中，标准电能表用于校准其他电能表，以保证其准确性和稳定性。在电能表生产厂家中，标准电能表用于检测电能表质量和性能，以提高电能表的生产质量和效率。
标准电能表的精度可以达到0.02级或更高，具有较高的准确度和稳定性。标准电能表通常配备有数字显示系统，可以直观地显示电能值和误差值。此外，标准电能表还会配备各种接口和通讯协议，如RS485、Modbus等，以方便数据与电脑的传输和处理，实现自动化控制和数据管理。
总之，标准电能表是电能计量领域中不可或缺的重要设备，它确保了电能计量的准确性和可靠性，为电力系统及其用户提供了可靠的电能计量服务。

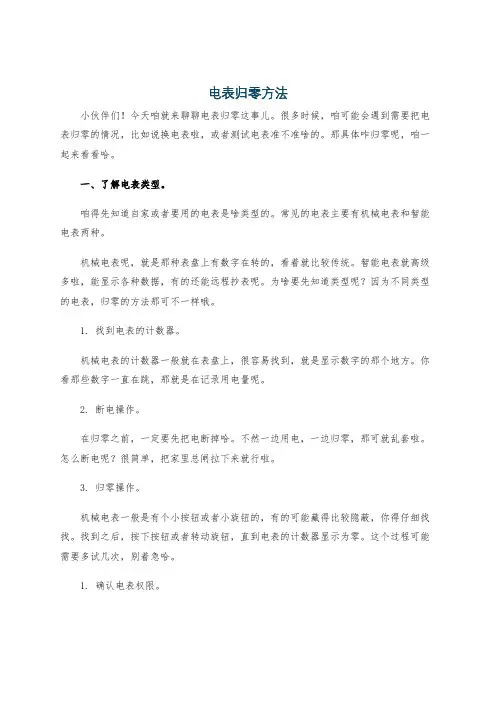

电表归零方法
电表归零方法
小伙伴们！今天咱就来聊聊电表归零这事儿。很多时候，咱可能会遇到需要把电表归零的情况，比如说换电表啦，或者测试电表准不准啥的。那具体咋归零呢，咱一起来看看哈。
一、了解电表类型。
咱得先知道自家或者要用的电表是啥类型的。常见的电表主要有机械电表和智能电表两种。
机械电表呢，就是那种表盘上有数字在转的，看着就比较传统。智能电表就高级多啦，能显示各种数据，有的还能远程抄表呢。为啥要先知道类型呢？因为不同类型的电表，归零的方法那可不一样哦。
1. 找到电表的计数器。
机械电表的计数器一般就在表盘上，很容易找到，就是显示数字的那个地方。你看那些数字一直在跳，那就是在记录用电量呢。
2. 断电操作。
在归零之前，一定要先把电断掉哈。不然一边用电，一边归零，那可就乱套啦。怎么断电呢？很简单，把家里总闸拉下来就行啦。
3. 归零操作。
机械电表一般是有个小按钮或者小旋钮的，有的可能藏得比较隐蔽，你得仔细找找。找到之后，按下按钮或者转动旋钮，直到电表的计数器显示为零。这个过程可能需要多试几次，别着急哈。
1. 确认电表权限。 智能电表可不是谁都能随便归零的哦，一般只有电力部门的工作人员才有这个权限。因为智能电表涉及到很多数据和安全问题，如果随便让人归零，那可就乱啦。
2. 联系电力部门。
如果你确实有正当理由需要把智能电表归零，比如说电表出故障了，那你就得联系当地的电力部门啦。给他们打个电话，说明一下情况，他们会安排专业的工作人员来帮你处理的。
3. 配合工作人员操作。
等工作人员来了之后，他们会带上专业的工具和设备，按照规定的流程来给电表归零。咱只需要在旁边配合他们就行啦，比如说提供一些必要的信息，确保操作过程顺利进行。
四、注意事项。
电表归零可不是小事儿，咱得注意一些问题哈。首先呢，一定要确保操作安全，在断电的情况下进行操作，千万别触电啦。其次呢，智能电表千万不要自己私自去尝试归零，不然可能会引起一些不必要的麻烦。最后呢，如果在操作过程中遇到啥问题，别瞎捣鼓，赶紧联系专业人员来帮忙。

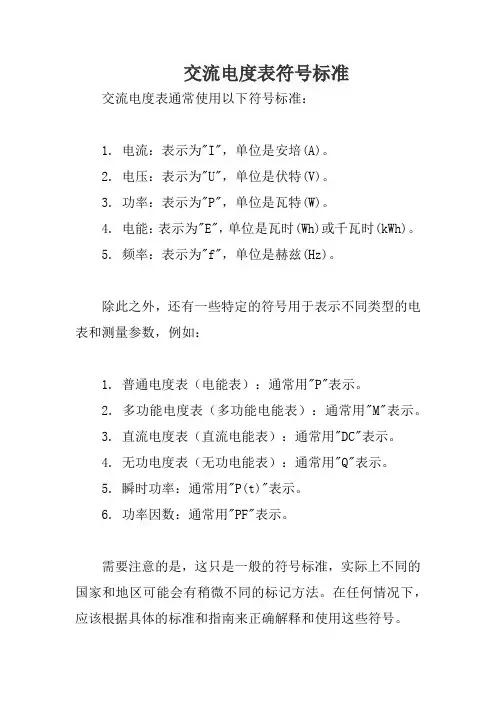

交流电度表符号标准
交流电度表符号标准
交流电度表通常使用以下符号标准：
1. 电流：表示为"I"，单位是安培(A)。
2. 电压：表示为"U"，单位是伏特(V)。
3. 功率：表示为"P"，单位是瓦特(W)。
4. 电能：表示为"E"，单位是瓦时(Wh)或千瓦时(kWh)。
5. 频率：表示为"f"，单位是赫兹(Hz)。
除此之外，还有一些特定的符号用于表示不同类型的电表和测量参数，例如：
1. 普通电度表（电能表）：通常用"P"表示。
2. 多功能电度表（多功能电能表）：通常用"M"表示。
3. 直流电度表（直流电能表）：通常用"DC"表示。
4. 无功电度表（无功电能表）：通常用"Q"表示。
5. 瞬时功率：通常用"P(t)"表示。
6. 功率因数：通常用"PF"表示。
需要注意的是，这只是一般的符号标准，实际上不同的国家和地区可能会有稍微不同的标记方法。在任何情况下，应该根据具体的标准和指南来正确解释和使用这些符号。
电表与互感器的选择与型号
电表与互感器的选择与型号之杨若古兰创作
一、 电能表的定义 电度表是用来主动记录用户电量的仪表，用以计算电费.所谓一度电（即1Kw.h），暗示功率为1000W的用电器用电1小时所耗用的电能.电度表有单相、三相之分.三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费.选用时应根据电源及负荷情况选择. 1、单相直接接入电度表额定电流:1.5(6)A1（2）A 2（4）A 2.5（5）A 2.5(10)A5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表持久正常工作，而误差与温升完整满足规定请求的最大电流值..通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值.也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并不是答应通过的最大电流.对于这类电能表普通可以超载到120%也不会发生成绩，而且能满足电能表的精确测量.另一方面，感应系电能表因为其动弹机构阻力较大，按尺度规定起动电流不克不及低于基本电流的0．5%（精确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能没法起动.如果负载经常在100A摆布的话建议选装三相四线电能表绝对平安. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超出80A 可以适当选择此规格.普通单项电度表答应短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍. 2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等.长时间答应通过的最大额定电流普通可为额定电流的1.5倍，经常使用有1.5(6)A 此规格均使用互感器接入.经常使用表法如下： 电压标法: 3X220/380 三相四线标法 3X380 三相三线标法 规程规定“经电流互感器接入的电能表,其标定电流宜不超出电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%摆布”电流互感器二次电流已尺度化为5A,那么它的30%就是1.5 A,其额定最大电流值就是6A.这就是1.5和6A的由来. 3、正常情况下电能表安装规格是由国家电力部分格据当地经济情况和用电量情况统一选装的.个人不克不及随意安装. 不过在此还是进行说明下. 例如: 家中有如下电器: 电冰箱: 500W 洗衣机: 500W 电磁炉: 2000W 空调: 2000W 微波炉: 2000W 电脑:300W 电视机: 150W 音响:500W 电热水器: 1500W 再加上各种照明及相干用电设备假设为300W 根据: P=UI得出 国内民用照明电电压为220V 其电流总和为: 44.3A 那么在选择电能表时 即可选择10(60)A 这一规格. 为何呢,因为在空调和冰箱在启动时其电流是大于正常工作时电流的.是以必须留不足量. 防止出现不测情况.以此类推我们就可以算出合适本人的电能表.那么为何非要如许算呢,既然如许我买个最大的就行了,不必但心了.不克不及这么理解的. 第一,电能表规格分歧价格就纷歧样. 普通电流越大价格越贵. 第二. 是计量成绩.尺度请求1级表启动电流为其基本电流的4‰. 所以才会用出现选择合适计量规格的说法. 1.5(6)A与20(80)A的启动电流不同就很大的.前者为6mA 后者为80mA. 启动电流是指电能表开始计量的上限值.小于启动电流,电能表将不克不及正常的计量或不计量.那么这部分功率就成了损耗.只能在总表上体显出来. 4、型号及其含义. 电度表型号是用字母和数字的排列来暗示的，内容如下：类别代号+组别代号+设计序号+派生号 . 如我们经常使用的家用单相电度表：DD8624型、DDS97l型、DDSY97l型等. ①、类别代号: D电度表 ②、组别代号 暗示相线：D单相；S三相三线；T三相四线. 暗示用处的分类：D多功能；S电子式；X无功；Y预支费；F复费率. ③、设计序号用阿拉伯数字暗示，每个制作厂的设计序号分歧，如长纱希麦特电子科技发展无限公司设计生产的电度表产品存案的序列号为971，正泰公司的为666等. 综合上面几点： DD暗示单相电度表： 如DD971型 DD862型 DS暗示三相三线有功电度表：如DS862，DS97l型 DT暗示三相四线有功电度表：如DT862、DT971型 DX暗示无功电度表：如DX97l、DX864型 DDS暗示单相电子式电度表：如DDS97l型 D丅S暗示三相四线电子式有功电度表：如DTS97l型 DDSY暗示单相电子式预支费电度表：如DDSY97l型 DTSF暗示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD暗示三相三线多功能电度表：如DSSD97l型 ④、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制作尺度规定的精确度的最大电流值. 如 5(20)A 即暗示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A. ⑤、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压暗示，如3x380V. 对于三相四线电度表则以相数乘以相电压或线电压暗示，如3x220/380V. 对于单相电度表则以电压线路接线端上的电压暗示，如220V.二、三相四线电度表的读法 a、如果您的三相四线电度表是最右侧没有红色读数框的，那黑色读数框的都是整数，只是在最右侧(即个位数)的"计数轮"的右侧带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数. b、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比方用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100.以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度).即：实际用电量=实际读数×倍率 c、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数.匝数，指互感器内圈导线的条数，不指外圈. 普通计量收费时，大多不计小数位的读数. 三、一度电是多少 关于一度电的成绩，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就耗费1度电.如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱.例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币.

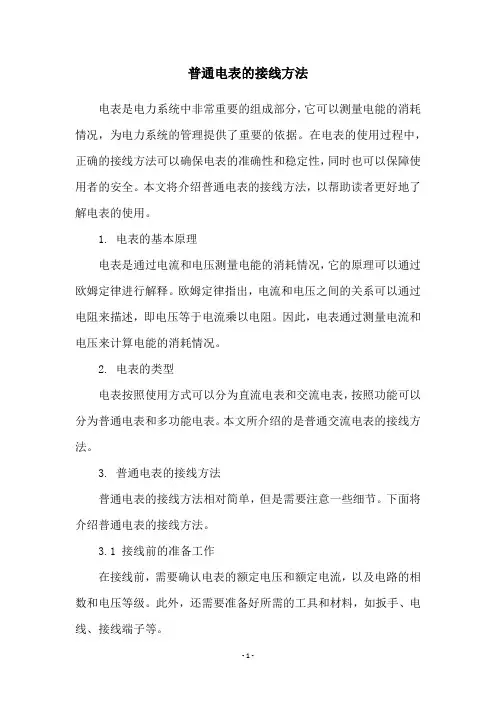

普通电表的接线方法
- 1 - 普通电表的接线方法
电表是电力系统中非常重要的组成部分，它可以测量电能的消耗情况，为电力系统的管理提供了重要的依据。在电表的使用过程中，正确的接线方法可以确保电表的准确性和稳定性，同时也可以保障使用者的安全。本文将介绍普通电表的接线方法，以帮助读者更好地了解电表的使用。
1. 电表的基本原理
电表是通过电流和电压测量电能的消耗情况，它的原理可以通过欧姆定律进行解释。欧姆定律指出，电流和电压之间的关系可以通过电阻来描述，即电压等于电流乘以电阻。因此，电表通过测量电流和电压来计算电能的消耗情况。
2. 电表的类型
电表按照使用方式可以分为直流电表和交流电表，按照功能可以分为普通电表和多功能电表。本文所介绍的是普通交流电表的接线方法。
3. 普通电表的接线方法
普通电表的接线方法相对简单，但是需要注意一些细节。下面将介绍普通电表的接线方法。
3.1 接线前的准备工作
在接线前，需要确认电表的额定电压和额定电流，以及电路的相数和电压等级。此外，还需要准备好所需的工具和材料，如扳手、电线、接线端子等。 - 2 - 3.2 接线顺序
在接线前，需要先关闭电路开关，以确保安全。接线顺序如下：
（1）将电表的接线端子与电路的相线连接。在连接时，需要注意将电线的绝缘层剥去一定长度，然后用接线端子固定好，确保接触良好。
（2）将电表的零线连接到电路的零线上。在连接时，需要注意将电线的绝缘层剥去一定长度，然后用接线端子固定好，确保接触良好。
（3）将电表的接地线连接到接地线上。在连接时，需要注意将电线的绝缘层剥去一定长度，然后用接线端子固定好，确保接触良好。
3.3 接线注意事项
在接线过程中，需要注意以下事项：
（1）接线前要确认电路开关已关闭，以确保安全。
（2）在接线时，需要注意将电线的绝缘层剥去一定长度，然后用接线端子固定好，确保接触良好。
电能表工作原理
电能表工作原理
电能表，又称电度表，是用来测量电能消耗的仪器。它是家庭、工业和商业用电计量的重要设备之一。在我们日常生活中，电能表广泛应用于电力系统中，能够准确、可靠地记录电能的使用情况。那么，电能表是通过怎样的原理来工作的呢？下面将详细介绍电能表的工作原理。
一、电磁式电能表的工作原理
电磁式电能表是最常见的一种电能表类型。它利用了电磁感应的原理进行测量和计算。电磁式电能表主要由一个铝制的铁芯受力系统和一个感应系统组成。具体工作原理如下：
1. 动力系统部分
在电磁式电能表中，电流线圈产生由主电路中通过的电流激励的磁场。电流通过铁芯和线圈时，会对铁芯和线圈产生一个力矩。该力矩会使铁芯转动。
2. 感应系统部分
感应系统部分是电磁式电能表中的核心部分，它利用了电磁感应原理来测量电压和电流，并通过计算来得出电能值。电流和电压分别通过电流线圈和电压线圈，电流线圈产生的磁场使铁芯转动。转动的铁芯会通过机械链和计数装置连接，将转动的机械能转化为电能值。 在电磁式电能表中，磁场的强度与电流的平方成正比，而磁通量的强度与电压成正比。通过电流线圈和电压线圈产生的磁场和磁通量，电能表可以计算出电流和电压的数值，并根据时间计算出电能的累积值。
二、电子式电能表的工作原理
电子式电能表是一种数字式的电能表。与传统的电磁式电能表相比，电子式电能表采用了微处理器技术和电子测量技术，具有更高的精度和更强的抗干扰能力。其工作原理如下：
1. 采样和量化
在电子式电能表中，电流和电压通过传感器进行采样，然后经过模数转换器将信号转换成数字信号。
2. 计算和测量
电子式电能表中的微处理器对采集到的电流和电压进行计算和测量，并将计算结果显示在液晶屏幕上。微处理器可以处理复杂的电能计算，比如功率因数、频率等。
3. 数据存储和通信
电子式电能表通常具有数据存储和通信功能。它可以存储电能使用的历史数据，并支持与其他设备的通信，如抄表系统或智能电网系统。 电子式电能表工作原理的主要优点是精度高、可靠性强且功能丰富。相比传统的电磁式电能表，电子式电能表更适用于智能电网和需求侧管理系统。
家用白炽灯、电度表、漏电开关、荧光灯的接法
一、白炽灯接法，如图〔简单，不说〕
二、机械式单相电度表的接法
1、单相电度表的构成及电路原理图
单相有功电度表〔简称：单相电度表〕由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。原理图如下
2、直接接入法
假设负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如以下图
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线〔火线〕必须接入电表的电流线圈的端子。由于有些电表的接线特殊，详细的接线方法需要参照接线端子盖板上的接线图去接。
3、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进展电流变换，电流互感器接电度表的电流线圈。接法有两种：
〔1〕单相电度表内5和1端已断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子制止接地。如图
〔2〕单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
四、机械式三相四线制有功电度表的常用接法，如以下图
1、直接接入法
假设负载的功率在电度表允许的范围内，那么就可以采用直接接入法。
2、经互感器接入法
在用三相电度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进展电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进展计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。关于如何计算用电量，前一篇博文已提到，请返回博客中看“电子电工〞类博文查阅。
老电工分享25张电能表接线图,你了解多少？
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
老电工分享25张电能表接线图，你了解多少？
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
使用电能表时要注意，在低电压(不超过500伏)和小电流(几十安)的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片 短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
电能计量装置分类及计量方式
电能计量装置分类及计量方式
电能表是电力企业中使用普遍的电测仪表。应用上分为：广大用电户使用和电业部门自身使用。自全国主要城市(乡镇)推广普及“一户一表”及大部分农村电网经过改造后，电能表的拥有量直线上升。
电能表(以下称电表)不同于其他电测仪表，是《计量法》规定的强制检定贸易结算的计量器具。随着我国电力事业的发展，电业部门本身的重要经济指标如发电量、供电量、售电量、线损等电能计量装置(以下称计量装置)，也日益增多。
装置分类
现行有关规程规定，运行中的计量装置按其所计量电能多少和计量对象的重要性分为5类。
Ⅰ类：月平均用电量500万kW及以上或受电变压器容量为10MVA以上的高压计费用户；200MW及以上的发电机(发电量)、跨省(市)高压电网经营企业之间的互馈电量交换点，省级电网经营与市(县)供电企业的供电关口计电量点的计量装置。
Ⅱ类：月平均用电量100万kW及以上或受电变压器容量为2MVA及以上高压计费用户，100MW及以上发电机(发电量)供电企业之间的电量交换点的计量装置。
Ⅲ类：月平均用电量10万kW及以上或受电变压器容量315kVA及以上计费用户，100MW以上发电机(发电量)、发电厂(大型变电所)厂用电、所用电和供电企业内部用于承包考核的计量点，考核有功电量平衡的100kV及以上的送电线路计量装置。 Ⅳ类：用电负荷容量为315kVA以下的计费用户，发供电企业内部经济指标分析，考核用的计量装置。
Ⅴ类：单相供电的电力用户计费用的计量装置(住宅小区照明用电)。
计量方式
我国目前高压输电的电压等级分为500(330)、220和110kV。配置给大用户的电压等级为110、35、10kV，配置给广大中小用户(居民照明)的电压为三相四线380、220V，独户居民照明用电为单相220V。
供电局对各种用户计量方式有3种：
(1)高压供电，高压侧计量(简称高供高计)
钳式电流表的分类
电流互感器
该类型钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。
从而使二次线圈相连接的电流表便有指示 -----测出被测线路的电流。钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5～5 级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
铁片游标式电流钳
该类型的电流钳，测试仪表中心的磁通直接驱动读数的铁片游标，用于直流或交流电流的测量，并给出了一个真正的非正弦交流波形的有效值。 但由于其物理尺寸，一般只限于100赫兹左右或以上的电力传输频率。
霍尔效应式
霍尔效应类型是较敏感的，能够测量直流和交流，较多使用与于千赫（KHz）范围。 这种类型通常用于示波器和高端的电脑型数字万用表，此两种类型的电流钳实用范围日趋一致。
多芯测试式
传统的钳式电流表只用于测试单路导体的电流，因为如果放置两根以上，不同导体周围的磁场会相互抵消。 一个相对较新的发展是一个钳表钳有几个传感器线圈。 这种类型可以夹在标准的2根或3根单相导电线缆上，再读出通过负载的电流。 此类型是一种扩展应用，目前未出现产品化，但理论上是可行的并在特殊领域应用。
