电泳涂料常规参数的检测方法
电泳涂料常规参数的检测方法
电泳涂料常规参数的检测方法1．固体分的测量固体份是指电泳涂料在105℃时加热3小时后，剩余的干燥树脂和颜料份的百分含量。
测定方法如下：①称取约2g的槽液存于干燥洁净的小蒸发皿中，在105℃下，烘干3小时，称量。
②计算：NV%=（W2/W1)×100%式中：NV%—固体份值W2 —烘干后残留物重量W1 —样品起始称量③测定时，可取2—3个平行实验计算平均值。
2．PH值的测定测定pH值，可采用一般pH计。
测定前，先按pH计的说明书校准计。
测定温度控制在25℃。
其中槽液、极液、超滤液、去离子水可直接取样测定，而乳液和色浆则必须先用去离子水稀释一倍后再测定。
3．电导率的测定电导率的测定可采用一般的电导仪测定。
具体步骤如下：①先按电导仪的使用说明书预热，调试仪器。
②再根据说明分别测定待测液体的电导率。
注意温度控制在25℃。
4．MEQ值的测定电泳涂料的MEQ值=中和剂／胺值（酸值），也可用中和100g涂料固体份所需中和剂的毫克量来表示。
MEQ值的测定方法如下（仅适用于槽液）：①取10g电泳涂料槽液（精确到1mg）放入250ml烧杯中，加入50ml四氢呋喃，用电磁搅拌充分搅拌均匀。
②用0.1N氢氧化钠，3ml以／分的速度（自动或手动滴定均可）进行滴定。
③将所有测定的数据记作消耗碱的函数。
④经所测定的各点圆滑连接，用平行尺根据曲线的拐点找出曲线与拐点的两条平行切线的垂线相交二分之一点，此点即为中和点。
此点对应值即为消耗的碱量。
⑤计算：ＭＥＱ＝（Ｖ－Ｖ'）×N×100／WS式中：Ｖ—等当点时耗碱量（ml）Ｖ'—四氢呋喃耗碱量（ml）Ｎ—氢氧化钠溶液的浓度Ｓ—试样的固体份（％）Ｗ—试样重（g）5．库仑效率的测定库仑效率是指消耗单位库仑的电量沉积的采用一般的库仑计漆膜的重量，以毫克／库仑来表示。
阴极电泳涂料槽液的库仑效率测定：（采用一般的库仑计）①磷化钢板称量，在标准电泳条件下，制备样板。
电泳涂装检测基本方法及仪器
电泳涂装检测措施目录1·加热残分（NV）测定措施-------------------------------------------------------------1 2·灰分（ASH）测定措施----------------------------------------------------------------------2 3·PH值测定措施----------------------------------------------------------------------------------3 4·电导率测定措施---------------------------------------------------------------------------------4 5·中和剂浓度（MEQ）测定措施------------------------------------------------------------5 6·MEQ手工测定措施------------------------------------------------------------------------------7 7·电沉积涂料漆膜旳制备措施---------------------------------------------------------------------8 8·溶剂含量测定措施--------------------------------------------------------------------------------9 9 ·水平面沉积效果（L效果）测定措施------------------------------------------------------10 10·加热减量测定措施------------------------------------------------------------------------------11 11·泳透率测定措施---------------------------------------------------------------------------------121·加热残分（NV）测定措施1·目旳测定电泳涂料，槽液及超滤液旳加热残分。
阴极电泳槽液常规参数检测方法
阴极电泳槽液常规参数检测方法1.固体分的测定固体份是指电泳涂料在温度控制在120℃，烘干1h后，剩余的干燥树脂和颜料份的百分含量，测定方法如下：①按规定取样量（电泳原漆取2～3g，电泳工作液取2～3g）取被测样品放置于已准确称重的小蒸发皿（或锡纸盒）（W0）中。
②小蒸发皿（或锡纸盒）连同样品进行称重（W1），精确到小数点后三位。
控制在120℃，烘干1h。
③将称重后的样品（连同小蒸发皿（或锡纸盒））放入烘箱中烘干，温度控制在120℃，烘干1h。
④取出样品，冷却至室温，称重（W2）。
⑤计算，用公式固体分（%）=（W2-－W0）/ （W1－W0）×100%计算电泳漆的固体分。
2.颜基比的测定颜基比指的是电泳涂料中的颜料和基料之比，电泳漆和槽液的颜基比测定法有溶剂法和测灰分法.电泳漆所用颜料.除碳黑外;一般都是不燃性的无机颜料，因而常用测定灰分来算出颜料分。
（1）称取定量的漆样或槽液样于已称量的坩锅中;（2）在110土2℃下烘干1小时，随后在200-250度下烘1小时，再在400-450度烘.5小时，再入置到800C的电炉中燃烧30分钟;（3）冷却后将坩锅重新称重（4）计算：灰分=(C一A)×100/E(B一A)×(D/100)]式中：A一坩锅(体积为300m1)的重量(克);B一坩锅十漆样(或十漆膜)的重量(克);C一在煅烧后坩8锅十漆样的重量(克);D一为漆样的固体分(%)。
如是干漆膜，D可以100%计.·如果电泳涂料的颜料分含有碳黑，则应乘修正系数，换算成颜料分.3.PH值的测定溶液的PH值是测定该溶液中酸或碱的平衡度，用氢离子浓度表示。
电泳涂料是靠用碱或有机酸来中和的羟基或胺基，并保持一定的氢离子浓度（碱性或酸性）而获得较稳定的水溶液或乳液。
电泳涂料的水溶液或乳液的氢离子浓度用常规的PH值表示。
极液和超滤液的碱度也用PH值表示。
（1）材料和仪器a. 标准缓冲溶液:三种（PH 6.864、PH 9.182、PH 4.003）。
电泳漆测试标准

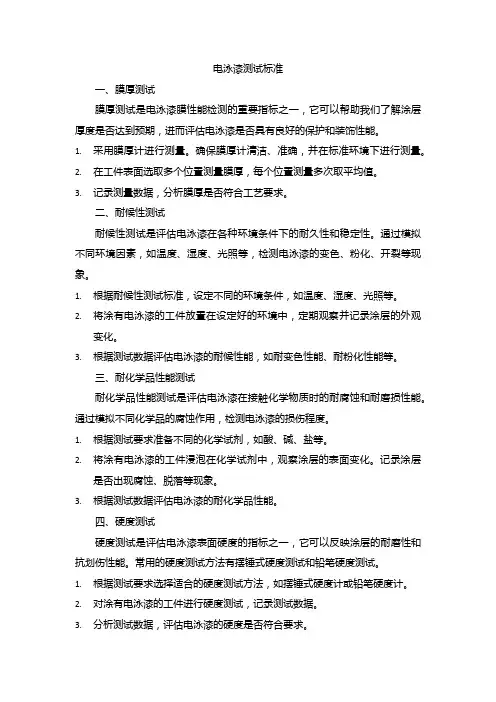

电泳漆测试标准一、膜厚测试膜厚测试是电泳漆膜性能检测的重要指标之一，它可以帮助我们了解涂层厚度是否达到预期，进而评估电泳漆是否具有良好的保护和装饰性能。
1.采用膜厚计进行测量。
确保膜厚计清洁、准确，并在标准环境下进行测量。
2.在工件表面选取多个位置测量膜厚，每个位置测量多次取平均值。
3.记录测量数据，分析膜厚是否符合工艺要求。
二、耐候性测试耐候性测试是评估电泳漆在各种环境条件下的耐久性和稳定性。
通过模拟不同环境因素，如温度、湿度、光照等，检测电泳漆的变色、粉化、开裂等现象。
1.根据耐候性测试标准，设定不同的环境条件，如温度、湿度、光照等。
2.将涂有电泳漆的工件放置在设定好的环境中，定期观察并记录涂层的外观变化。
3.根据测试数据评估电泳漆的耐候性能，如耐变色性能、耐粉化性能等。
三、耐化学品性能测试耐化学品性能测试是评估电泳漆在接触化学物质时的耐腐蚀和耐磨损性能。
通过模拟不同化学品的腐蚀作用，检测电泳漆的损伤程度。
1.根据测试要求准备不同的化学试剂，如酸、碱、盐等。
2.将涂有电泳漆的工件浸泡在化学试剂中，观察涂层的表面变化。
记录涂层是否出现腐蚀、脱落等现象。
3.根据测试数据评估电泳漆的耐化学品性能。
四、硬度测试硬度测试是评估电泳漆表面硬度的指标之一，它可以反映涂层的耐磨性和抗划伤性能。
常用的硬度测试方法有摆锤式硬度测试和铅笔硬度测试。
1.根据测试要求选择适合的硬度测试方法，如摆锤式硬度计或铅笔硬度计。
2.对涂有电泳漆的工件进行硬度测试，记录测试数据。
3.分析测试数据，评估电泳漆的硬度是否符合要求。
五、抗刮伤性能测试抗刮伤性能测试是评估电泳漆表面抗刮擦能力的指标之一。
通过模拟不同硬度的刮刀在涂层表面划擦，检测涂层的损伤程度。
1.根据测试要求准备不同硬度的刮刀。
2.对涂有电泳漆的工件进行抗刮伤性能测试，记录划痕的数量和深度。
3.分析测试数据，评估电泳漆的抗刮伤性能。
电泳涂层性能检测方法

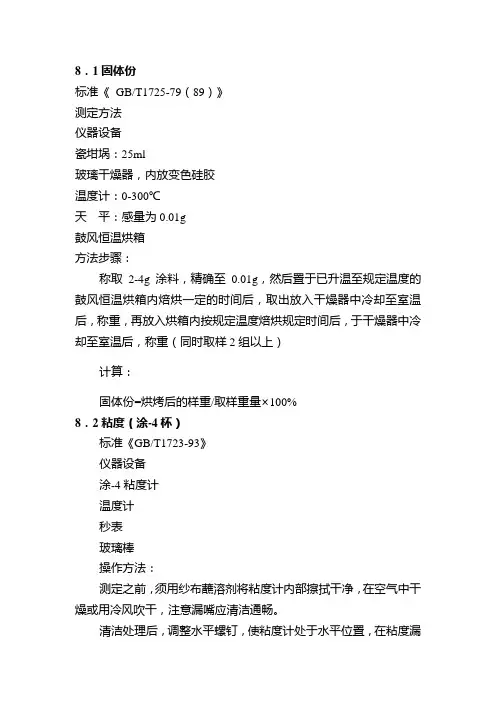

8．1固体份标准《GB/T1725-79（89）》测定方法仪器设备瓷坩埚：25ml玻璃干燥器，内放变色硅胶温度计：0-300℃天平：感量为0.01g鼓风恒温烘箱方法步骤：称取2-4g 涂料，精确至0.01g，然后置于已升温至规定温度的鼓风恒温烘箱内焙烘一定的时间后，取出放入干燥器中冷却至室温后，称重，再放入烘箱内按规定温度焙烘规定时间后，于干燥器中冷却至室温后，称重（同时取样2组以上）计算：固体份=烘烤后的样重/取样重量×100%8．2粘度（涂-4杯）标准《GB/T1723-93》仪器设备涂-4粘度计温度计秒表玻璃棒操作方法：测定之前，须用纱布蘸溶剂将粘度计内部擦拭干净，在空气中干燥或用冷风吹干，注意漏嘴应清洁通畅。
清洁处理后，调整水平螺钉，使粘度计处于水平位置，在粘度漏嘴下面放置150ml盛器，用手堵住漏嘴孔，将试样倒满粘度计中，用玻璃棒将气泡和多余的试样刮入凹槽，然后松开手指，使试样流出，同时立即开动秒表，当试样流丝中断时止，停止秒表读数（秒），即为试样的条件粘度。
两次测定值之差不应大于平均值的3%。
测定时试样温度为25±1℃涂-4粘度计的校正：用纯水在25±1℃条件下，按上述方法测定为11.5±0.5秒，如不在此范围内，则粘度计应更换。
8．3细度（μm）标准《GB/T 1724-79（89）》仪器：刮板细度计测定方法：细度在30微米及30微米以下的，用量程为50微米的刮板细度计，30-70微米时用量程为100微米的刮板细度计。
刮板细度计使用前必须用溶剂仔细洗净擦干。
将试样充分搅匀后，在细度计上方部分，滴入试样数滴；双手持刮刀，横置在磨光平板上端（在试样边缘外），使刮刀与表面垂直接触，在3秒钟内，将刮刀由沟槽深部向浅的部位（向下）拉过，使漆样充满板上，不留有余漆。
刮刀拉过后，立即（不超过5秒种）使视线与沟槽平面成15-30度角观察沟槽中颗粒均匀显露处，记下读数；如有个别颗粒显露在刻度线时，不超过三个颗粒时可不计。
涂料常见的测定方法
1．固体分的测量固体份是指电泳涂料在105℃时加热1小时后，剩余的干燥树脂和颜料份的百分含量。
测定方法如下:①称取约2g的槽液存于干燥洁净的小蒸发皿中，在120℃下，烘干1小时，称量。
②计算：NV%=（W2/W1)×100%式中:NV%—固体份值W2—烘干后残留物重量W1—样品起始称量③测定时，可取2—3个平行实验计算平均值。
2．PH值的测定测定pH值，可采用一般pH计。
测定前，先按pH计的说明书校准计。
测定温度控制在25℃。
其中槽液、极液、超滤液、去离子水可直接取样测定，而乳液和色浆则必须先用去离子水稀释一倍后再测定。
3．电导率的测定电导率的测定可采用一般的电导仪测定。
具体步骤如下:①先按电导仪的使用说明书预热，调试仪器。
②再根据说明分别测定待测液体的电导率。
注意温度控制在25℃。
4．MEQ值的测定电泳涂料的MEQ值=中和剂／胺值（酸值），也可用中和100g涂料固体份所需中和剂的毫克量来表示。
MEQ值的测定方法如下（仅适用于槽液）：①取10g电泳涂料槽液（精确到1mg）放入250ml烧杯中，加入50ml四氢呋喃，用电磁搅拌充分搅拌均匀。
②用0.1N氢氧化钠，3ml以／分的速度（自动或手动滴定均可）进行滴定。
③将所有测定的数据记作消耗碱的函数。
④经所测定的各点圆滑连接，用平行尺根据曲线的拐点找出曲线与拐点的两条平行切线的垂线相交二分之一点，此点即为中和点。
此点对应值即为消耗的碱量。
⑤计算:ＭＥＱ＝（Ｖ－Ｖ'）×N×100／WS式中:Ｖ—等当点时耗碱量（ml）Ｖ'—四氢呋喃耗碱量（ml）Ｎ—氢氧化钠溶液的浓度Ｓ—试样的固体份（％）Ｗ—试样重（g）5．库仑效率的测定库仑效率是指消耗单位库仑的电量沉积的采用一般的库仑计漆膜的重量，以毫克／库仑来表示。
阴极电泳涂料槽液的库仑效率测定:（采用一般的库仑计）①磷化钢板称量，在标准电泳条件下，制备样板。
在泳板过程中记录库仑计上的库仑数值Q。
油漆检测之电泳漆检测主要项目及检测标准
油漆检测之电泳漆检测
一、电泳漆检测概述：
电泳涂料作为一类新型的低污染、省能源、省资源、起作保护和防腐蚀性的涂料，具有涂膜平整，耐水性和耐化学性好等特点。
下面以科标无机检测中心为例来简单介绍下电泳漆的主要检测项目及检测标准，本中心可提供电泳漆相关检测项目：硬度、粘度、附着力、耐候性、耐酸碱性、耐汽油性、耐水性、耐化学性等。
二、检测产品：阳极电泳涂料、阴极电泳涂料；
阴离子电泳涂料、阳离子电泳涂料
三、检测项目：
1、物理性能：外观、透明度、颜色、附着力、粘度、细度、灰分、PH值、闪点、密度、体积固体含量、粘结强度等；
2、施工性能：遮盖力、使用量、消耗量、干燥时间（表干、实干）、漆膜打磨性、流平性、流挂性、漆膜厚度（湿膜厚度、干膜厚度）等；
3、化学性能：耐水性、耐久性、耐酸碱性、耐腐蚀性、耐候性、耐热性、低温试验、耐化学药品性；
4、有害物质：VOC、苯含量、甲苯、乙苯、二甲苯总量、游离甲醛含量、TDI 和HDI含量总和、乙二醇醚、重金属含量（铅、汞、铬、镉等）；
5、电学性能：导电性、击穿电压或击穿强度、绝缘电阻、介质常数、介质损失。
四、部分检测标准：
HG/T 3366-2003 各色环氧酯烘干电泳漆
HG/T 3952-2007 阴极电泳涂料
GB/T 1728-1979（1989）漆膜、腻子膜干燥时间测定法
GB/T 1726-1979（1989）涂料遮盖力测定法
GB/T 9276-1996涂层自然气候曝露试验方法。
电泳涂料与涂装检测方法
漆膜附着力测试
实验仪器：QFZ型漆膜附着力试验仪 用途：本仪器用于测定各种涂膜对被涂物表面的附着能力。 使用方法： 1、按规定要求准备样板。 2、检查钢针最好一开始使用就换上新钢针，针尖距工作台面约3毫米。 3、将针尖的偏心位置按所要求的描绘直径调节好，然后用螺钉紧固。 4、将准备好的样板的涂膜面朝上按装在工作台上用压板压紧。 5、按规定要求在砝码盘上加放砝码。 6、提起可动半螺母将工作台移至外端，然后放下可动半螺母。 7、拔动压杆，使针尖与漆膜面接触。 8、摇动手轮，则钢针在样板上描绘出螺线形的花纹，根据花纹情况可判断该涂膜的附着力为1、2、3、 4、5、6、7级。 注意事项： 1、滑动部分要经常涂油（20#机油或凡士林），以防生锈。 2、移动工作台时当心磁撞钢针。 3、一枚钢针一般使用5次，钢针使用超过5次就得进行更换。 4、试验时针必须刺到涂料膜底，以所画出的图形露出板面为准。 5、本仪器不适用于木材或塑料。 6、本仪器使用完毕应注意清理，并妥善遮盖防尘、防潮。 评定结果：
分 级 说 明
1
2 3 4 5 6
漆· 膜完好，附着力为最佳，定为1级
部位1漆膜损坏而部位2完好，定为2级 部位1和部位2漆膜损坏，部位3完好，定为3级 部位1、部位2和部位3漆膜损坏，部位4完好，定为4级 部位1、部位2、部位3和部位4漆膜损坏，部位5完好，定为5级 部位1、部位2…部位5漆膜损坏，部位6完好，定为6级
1、 仪器与药品：
玻璃培养皿： D=60mm 磨口滴瓶：50 ml 玻璃干燥器： 内放变色硅胶 普通镊子 温度计：0-200℃ 分析天平（或电子天平）：（精确到0.0001） 鼓风恒温干燥箱（0-300 ℃ ）
2、 操作步骤：
① 干燥洁净的培养皿在烘箱内（120 ℃ ）烘30分钟取出放入干燥器中，冷却至室温后，称重M0。 ② 用磨口滴瓶取样，置于已称重的培养皿中，然后再天平上称重M1，使均匀分布于培养皿 底部。 ③ 放入烘烤温度为120 ℃ 的鼓风恒温干燥箱内烘2小时，取出后再放入干燥器中冷却至室温，再 称重M2。 ④ 实行平行测定两个试样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电泳涂料常规参数的检测方法
1．固体分的测量
固体份是指电泳涂料在105℃时加热3小时后，剩余的干燥树脂和颜料份的百分含量。
测定方法如下:
①称取约2g的槽液存于干燥洁净的小蒸发皿中，在105℃下，烘干3小时，称量。
②计算：NV%=（W2/W1)×100%
式中:
NV%—固体份值
W2 —烘干后残留物重量
W1 —样品起始称量
③测定时，可取2—3个平行实验计算平均值。
2．PH值的测定
测定pH值，可采用一般pH计。
测定前，先按pH计的说明书校准计。
测定温度控制在25℃。
其中槽液、极液、超滤液、去离子水可直接取样测定，而乳液和色浆则必须先用去离子水稀释一倍后再测定。
3．电导率的测定
电导率的测定可采用一般的电导仪测定。
具体步骤如下:
①先按电导仪的使用说明书预热，调试仪器。
②再根据说明分别测定待测液体的电导率。
注意温度控制在25℃。
4．MEQ值的测定
电泳涂料的MEQ值=中和剂／胺值（酸值），也可用中和100g涂料固体份所需中和剂的毫克量来表示。
MEQ值的测定方法如下（仅适用于槽液）：
①取10g电泳涂料槽液（精确到1mg）放入250ml烧杯中，加入50ml四氢呋喃，用电磁搅拌充分搅拌均匀。
②用0.1N氢氧化钠，3ml以／分的速度（自动或手动滴定均可）进行滴定。
③将所有测定的数据记作消耗碱的函数。
④经所测定的各点圆滑连接，用平行尺根据曲线的拐点找出曲线与拐点的两条平行切线的垂线相交二分之一点，此点即为中和点。
此点对应值即为消耗的碱量。
⑤计算:
ＭＥＱ＝（Ｖ－Ｖ'）×N×100／WS
式中:
Ｖ—等当点时耗碱量（ml）
Ｖ'—四氢呋喃耗碱量（ml）
Ｎ—氢氧化钠溶液的浓度
Ｓ—试样的固体份（％）
Ｗ—试样重（g）
5．库仑效率的测定
库仑效率是指消耗单位库仑的电量沉积的采用一般的库仑计漆膜的重量，以毫克／库仑来表示。
阴极电泳涂料槽液的库仑效率测定:（采用一般的库仑计）
①磷化钢板称量，在标准电泳条件下，制备样板。
在泳板过程中记录库仑计上的库仑数值Q。
②在规定的烘干条件下，待烘干的样板冷却后称量，测得涂料在样板上的沉积量W（mg）。
③计算:
库仑效率Ｃ＝Ｗ／Ｑ（毫克／c）
6．灰分和颜基比的测定
电泳涂装场合的颜基比是指电泳涂料、槽液或者涂膜中的颜料和基料（树脂）之比。
颜基比的测定有溶剂法和测灰分法。
电泳涂料所用的颜料，除碳黑外一般都是不燃性的无机颜料，因而常用测定灰分来算出颜料份，方法简便。
1) 检测仪器和材料
①坩锅和马福炉
②恒温干燥箱
2) 测定方法
①称取定量（10g左右）的漆样或槽液样于已称量的坩锅中;
②在110±5℃下烘干1小时，随后在200—250℃下烘1小时，再在400—450℃烘0.5小时，再升温至80 0℃煅烧0.5小时;
③冷却后将坩锅重新称量;
④计算:
灰分＝（Ｃ－Ａ）×100/[（Ｂ－Ａ）×（Ｄ/100）]
颜基比（Ｐ／Ｂ）＝（C－A）/K[ D（B－A）－（C-A）K ]
式中:
Ａ坩锅的重量（g）
Ｂ坩锅加试样重量（g）
Ｃ煅烧后坩锅加试样重量（g）
Ｄ漆样固体份（％）
K 为碳黑修正系数，在黑漆中K= 1.15
7．加热减量的测定
①将供试验的样板（钢板或磷化钢板）用天平称重w0；
②按标准规定的条件进行电泳，水洗后放置0.5小时以除水；
③将除水后的样板在140℃/30min烘干后，在干燥器内冷却，称重w1；
④再将上述干燥后的样板在170℃/30min烘干后，在干燥器内冷却，称重w2；
⑤计算加热减量（%）=（w1-w2）/（w1-w0）×100%
8．再溶性的测定
①按标准规定的条件制备电泳涂膜样板；
②断开电源后将样板取出，然后将样板的1/2直接浸泡在正在搅拌的槽液中，并用秒表计时；
③10分钟后将样板取出，并用水冲洗，按标准烘干条件将样板进行烘干；
④目测浸泡前后样板的外观有无明显差异，然后用测厚仪测定样板浸泡前后漆膜的厚度（多点测量的算术平均值），并记录；
⑤计算：
再溶性（%）=（m1-m2）/m1×100%
式中：
m1：浸泡前样板的平均膜厚（μm）
m2：浸泡前样板的平均膜厚（μm）
9．泳透率的测定
1）仪器和材料：
①泳透率盒
a.测试板：磷化钢板，尺寸：（300-350）×105×0.75mm
b.隔条：硬聚氯乙烯条二根，尺寸：4×10×（300-350）mm
c.防水胶带：宽度为20mm和38mm两种
②电泳槽：PVC塑料槽，内壁尺寸为120×200×350mm，装填漆液高度为300mm，相当于7200ml。
③阳极（适用于阴极电泳涂料涂装）
材料为不锈钢板，尺寸为被覆物的阴极面积的1/4—1/2，位于电泳槽的纵侧面，相对阴极伏特盒放置。
对于阳极电泳涂装为阴极。
④电泳装置：0—400V可调
2）测定方法：
①泳透率盒的制作：
a.测试板：磷化钢板，尺寸：（300-350）×105×0.75mm
b.隔条：硬聚氯乙烯条二根，尺寸：4×10×（300-350）mm
c.防水胶带：宽度为20mm和38mm两种
②将泳透率盒放入已熟化好的电泳槽中，使盒底边距槽底60±5mm，与电泳槽壁的距离为30±2mm；
③伏特盒于其相对应电极的距离为155±2mm；
④接好电源，将电压在15s内升至规定电压，电泳3min后，断开电源；
⑤取出泳透率盒，撕去固定测试板两边的胶带，取出隔条；
⑥将测试板用去离子水冲洗，然后按该电泳涂料规定的干燥条件烘干测试板；
⑦隔条清洗干净，以备再用。
3）结果表示：
测定每一块测试板内表面漆膜长度，平均长度以mm计算，其数值即是漆的直观泳透率值。
说明：
①测试结果取两次试验的平均值；
②记录时必须注明相应电压。
