防水卷材及波纹管引伸计校验方法
引伸计精度调整方法
引伸计精度调整方法
引伸计在校验过程中发现精度不满足要求时，通过以下方法调整：
1～3条请参照负荷精度调整方法进行引伸计的精度调整。
4. 选择ID 2 变形后，将控制台上测量的数值输入到实测值框,按Enter键确认，光标自动移到标准值框，将引伸计标定仪的对应数值输入到标准值框，按Enter键确认，光标自动移到确认框，再按Ｅnter键确认。
此时标定框数值会改变，再按F4存储键保存信息。
再将标定仪转回原位置进行对零。
5. 按F1键退出，关闭控制器。
过30秒后再打开控制器，按上述步骤查看是否已存好。
6. 可再对引伸计进行校验精度，如有不符可按以上操作即可。
卷材防水层质量标准及检验方法
1
适用于受侵蚀性介质或受振动作用的地下工程主体迎水面铺贴的卷材防水层。
2
主控项目
1)卷材大于IOOO卷抽5卷，每500卷〜IOoo卷抽4卷，100卷〜499卷抽3卷，100卷以下抽2卷,进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷进行物理性能检验。
2)细部：应全数检查。
一般项目
3)按铺贴面积每100m2抽查1处，每处10m2,且不得少于3处。
3
卷材防水层质Hale Waihona Puke 标准和检验方法类别序号
检查项目
质量标准
单位
检验方法及器具
主控
项目
1
卷材及配套材料质量
地下防水工程所使用的防水材料应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和
检查出厂合格证质量检验报告和现场抽样试验报告
2
细部做法
防水层及其转角处、变形缝、穿墙管道等必须符合设计要求和现行有关标准的规定
观察检查和检查隐蔽工程验收记录
一般项目
1
基层质量
基层应牢固，基面应洁净、平整,不得有空鼓、松动、起砂和脱皮现象；阴阳角处应做成圆弧形
观察检查和检查隐蔽工程验收记录
一般
项目
2
卷材铺贴、搭接缝
卷材铺贴应符合现行有关标准的规定。搭接缝应黏结牢固，密封严密，不得有皱褶、翘边和鼓
泡等缺陷
观察检查
3
侧墙卷材防水层的保护层与防水层
应黏结牢固，结合紧密，厚度均匀、一致
观察检查
4
卷材搭接宽度偏差
≥-10
mm
钢尺检查
sbs防水卷材监理检查方法
sbs防水卷材监理检查方法咱来说说SBS防水卷材监理检查这事儿哈。
一、资料检查。
先得看看卷材的出厂合格证和质量检验报告这些资料。
就像看一个人的身份证一样，这是卷材的基本身份证明呢。
要是没有这些，那可就像一个人没带身份证，心里得多打几个问号啦。
看看上面的规格、型号是不是和咱工程要求的一样，可别整错了，不然就像穿错了尺码的鞋子，肯定不合适。
二、外观检查。
卷材到了现场，就得好好瞅瞅外观。
卷材的表面得平整，不能有孔洞、缺边、裂口这些毛病。
要是有，那就像漂亮脸蛋上长了痘痘，多影响美观和使用呀。
而且卷材的边缘得整齐，厚度也要均匀。
我就想象这卷材像一块精致的小蛋糕，要是厚度不均匀，就像蛋糕有的地方厚有的地方薄，吃起来口感肯定不好，卷材用起来也会有问题呢。
三、物理性能检查。
这部分很关键哦。
要抽样送去实验室检测它的拉伸性能、耐热度、低温柔性还有不透水性这些指标。
拉伸性能不好，就像一个人的身体不结实，容易被拉坏，那在屋面或者其他地方使用的时候，一受力就可能坏掉。
耐热度不够的话，夏天太阳一晒，那卷材不得像软糖一样化掉呀。
低温柔性也重要，要是冬天一冷，卷材就脆得像薯片一样，一掰就断，那可不行。
不透水性就更不用说啦，要是水都能透过去，那还叫啥防水卷材呀，就像雨伞漏雨一样，完全失去了它的意义。
四、施工过程中的检查。
在卷材铺贴的时候，要检查基层处理得干不干净、平整不平整。
基层就像卷材的床，如果床不平、不干净，卷材也铺不好。
还要看卷材的铺贴方向对不对，搭接的宽度够不够。
这就像盖被子，方向盖错了，被子就盖不严实，搭接宽度不够，就像被子有缝，风一吹就透啦。
另外，卷材和卷材之间的粘结得牢固，不能有翘边、空鼓的现象，要是有，就像衣服没缝好，到处开线，肯定不行的。
总之呢，SBS防水卷材的监理检查就得像照顾小宝贝一样，方方面面都得照顾到，这样才能保证防水工程的质量，以后住进去或者使用这个建筑的时候，就不用担心漏水这些烦心事啦。

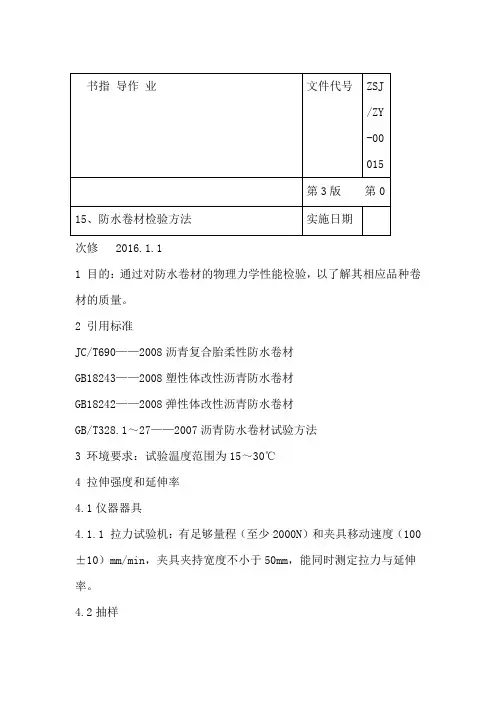

防水卷材检验方法
次修 2016.1.11 目的：通过对防水卷材的物理力学性能检验，以了解其相应品种卷材的质量。
2 引用标准JC/T690——2008沥青复合胎柔性防水卷材GB18243——2008塑性体改性沥青防水卷材GB18242——2008弹性体改性沥青防水卷材GB/T328.1～27——2007沥青防水卷材试验方法3 环境要求：试验温度范围为15～30℃4 拉伸强度和延伸率4.1仪器器具4.1.1 拉力试验机：有足够量程（至少2000N）和夹具移动速度（100±10）mm/min，夹具夹持宽度不小于50mm，能同时测定拉力与延伸率。
4.2抽样抽样按GB/T 328.1 进行。
4.3 试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
以上任意裁取，用模板，或用裁刀，100mm试件在试样上距边缘．矩形试件宽为（50±0.5）mm，长为（200mm+2×夹持长度），长度方向为试验方向。
表面的非持久层应去除。
试件在试验前在（23±2）℃和相对湿度（30-70）%的条件下至少放置20h。
4.4步骤将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。
夹具间距离为（200±2）mm，为防止试件从夹具中滑移应做标记。
当用引伸计时，试验前应设置标距间距离为（180±2）mm。
为防止试件产生任何松弛，推荐加载不超过5N的力。
试验在（23±2）℃进行，夹具移动的恒定速度为（100±10）mm/min。
连续记录拉力和对应的夹具（或引伸计）间距离。
4.5 结果表示、计算和试验方法的精确度4.5.1 计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的由夹具（或引伸计）间距离与起始距离的百分率计算的延伸率。
去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。

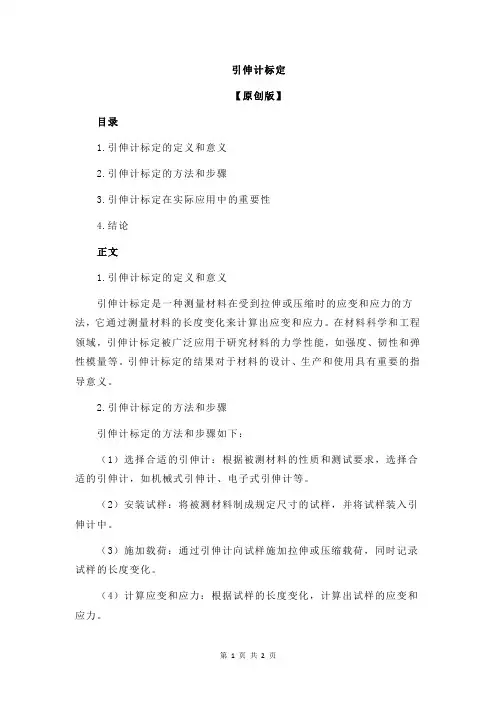

引伸计标定
引伸计标定【原创版】目录1.引伸计标定的定义和意义2.引伸计标定的方法和步骤3.引伸计标定在实际应用中的重要性4.结论正文1.引伸计标定的定义和意义引伸计标定是一种测量材料在受到拉伸或压缩时的应变和应力的方法，它通过测量材料的长度变化来计算出应变和应力。
在材料科学和工程领域，引伸计标定被广泛应用于研究材料的力学性能，如强度、韧性和弹性模量等。
引伸计标定的结果对于材料的设计、生产和使用具有重要的指导意义。
2.引伸计标定的方法和步骤引伸计标定的方法和步骤如下：（1）选择合适的引伸计：根据被测材料的性质和测试要求，选择合适的引伸计，如机械式引伸计、电子式引伸计等。
（2）安装试样：将被测材料制成规定尺寸的试样，并将试样装入引伸计中。
（3）施加载荷：通过引伸计向试样施加拉伸或压缩载荷，同时记录试样的长度变化。
（4）计算应变和应力：根据试样的长度变化，计算出试样的应变和应力。
（5）绘制应力 - 应变曲线：将计算得到的应变和应力数据绘制成应力 - 应变曲线，以便分析材料的力学性能。
3.引伸计标定在实际应用中的重要性引伸计标定在实际应用中具有重要意义，主要表现在以下几个方面：（1）保证测试数据的准确性：通过引伸计标定，可以确保测试数据的准确性，为材料的设计、生产和使用提供可靠的依据。
（2）提高材料的利用率：通过引伸计标定，可以了解材料的力学性能，从而合理选择和使用材料，提高材料的利用率。
（3）降低生产成本：引伸计标定可以帮助企业优化生产工艺，提高生产效率，降低生产成本。
（4）确保产品质量：引伸计标定有助于发现材料中的缺陷和问题，从而及时采取措施，确保产品质量。
4.结论引伸计标定在材料科学和工程领域具有重要意义，它有助于研究材料的力学性能，为材料的设计、生产和使用提供可靠的依据。
通过引伸计标定，可以提高材料的利用率，降低生产成本，确保产品质量。
引伸计的校准和检定
图表6
检定完成以后可查看检定结果，如图6，如果引伸计线性超差，则要对引伸计进行手动校准，比如引伸计线性超差偏大千分之三，则可以将此前校准的校准值手动改大千分之三，然后将所得的校准值输入到现在的校准值那一栏，如图7，然后点击手动校准即可，校准完之后还要对引伸计进行再次检定，重复以上过程，直到引伸计示值和标定仪示值之间的误差在允许范围之内。
引伸计的校准和检定
引伸计属于高精度仪器，校准要使用专用的位移标定仪，我们在厂内一般使用引伸计标定仪，如下图1，
图表1
1、首先在硬件参数中添加引伸计参数，其中校准值有正负之分，下面的拉向和压向0和1的选择是根据试验机的试验空间而定，空间不同，选择的值是不同的，一般拉伸空间在下空间，拉压值都是1，校准值为负数；拉伸空间在上空间2个值都是0，校准值为正值；具体情况可能存在差异，请联系我公司服务人员，如下之后联机进行校准，联机时选择引伸计
图表3
3、联机后进入校准状态，将引伸计固定到标准定仪上，标定仪要在零位，同时将引伸计示值清零，转动标定仪到某一整数值，然后将这一数值输入到参考值栏中，点击自动校准，即可完成对引伸计的校准，如图4
图表4
4、自动校准完成之后，要对引伸计进行检定，联机进入检定界面，我们一般平均分成10段如图5，将引伸计固定到标定仪上，引伸计清零，转动标定仪到0.2mm，此时按下S键即可完成对0.2mm点的检定，软件会自动计算误差，以此方法继续完成对剩余点的检定，注意检定过程中标定仪不可向反方向转动，否则检定无效。
第二节高分子防水卷材检测
取样方法卷材均应成批提交验收，同一生产厂、同一品种、规格的产品5000m为一批进行验收，不足5000m也作为一批。
从每批产品的1～3卷中取样，抽取的试样面积应不小于900mmx l000mm。
裁取试件的部位、种类、数量及用作试验的项目，应符合图2-2和表2-3的规定。
三、试验方法1．卷材长度、宽度及厚度的测量首先按图2-3所示尺寸裁取试样，而后按规定选取10个测量点，测取厚度的平均值。
2. 拉伸强度、扯断伸长率和300%定伸强度的试验（1）仪器及工具①拉力试验机。
最大负荷2kN，最小读数10N，夹具的支持宽度不小于50mm，夹持器的移动速度应为500±50mm／min。
②裁样机。
③I型裁刀。
④卡尺。
⑤钢板尺。
（2）试件准备试件的形状为哑铃状，其中多用I型（通用型），具体形状及尺寸应符合图2-4的规定。
（3）试验步骤①用卡尺测量试件的厚度、测量部位不应少于3点，取其最低值，并划出试件标距。
②将试件对称并垂直地夹在拉力试验机的上、下夹持器上，开动机器，以500 ± 10mm/min的速度拉伸试件，并测量试件工作部分拉伸到扯断时的负荷及扯断伸长值。
（4）试验结果的计算3 撕裂强度试验（1）试件及仪器①拉力试验机：规格与拉伸强度试验用的相同。
②卡尺、钢板尺。
③裁样机。
④裁刀：试件裁刀的形状和尺寸应符合图2-5和表2-4的规定，各部尺寸允许公差为±0.5mm。
（2）试验步骤：①用卡尺测量试件直角部位的厚度。
②把试件对称并垂直地夹持在拉力试验机上。
③开动试验机，以500±10mm/min的速度拉伸试件到完全撕断为止，记录撕断时的负荷。
4．耐臭氧化试验（1）试件准备①试件为哑铃形，其形状尺寸应符合图2-4的规定。
②试件的表面应擦拭干净，无油污、杂质（一般可用酒精擦拭）。
（2）试验仪器臭氧老化试验机由工作室、臭氧发生器、料架的拉伸和回转装置、气路、电器等部分组成，该仪器的主要参数如下：①臭氧浓度：10～100000pphm（1pphm＝10-8 m3/m3 ）；②换气量：100～600L/h；③工作室温度：室温～50℃；④料架拉伸速度： 15或20次／min；⑤料架回转速度：1次／min（双向）；⑥料架拉伸距离：静态为0～50mm；动态为0~120mm。
防水卷材的检验标准
防水卷材的检验标准主要包括以下几个方面：
1. 外观质量：防水卷材的外观应平整、无气泡、无疤du痕、无裂纹、无粘结和孔洞等缺陷。
卷材的长度、宽度、厚度应符合相关标准要求。
2. 拉伸强度和扯断伸长率：防水卷材的拉伸强度和扯断伸长率应符合相关标准要求，一般要求拉伸强度不低于15MPa，扯断伸长率不低于300%。
3. 热处理尺寸变化率：防水卷材在高温处理后的尺寸变化率应符合相关标准要求，一般要求尺寸变化率不超过±3%。
4. 低温弯折性：防水卷材在低温条件下的弯折性应符合相关标准要求，一般要求在-20℃以下的温度下弯折而不出现裂纹。
5. 抗渗透性：防水卷材的抗渗透性应符合相关标准要求，一般要求在一定压力下不发生渗透。
6. 抗穿孔性：防水卷材的抗穿孔性应符合相关标准要求，一般要求在一定压力下不发生穿孔。
7. 剪切状态下的粘合性：防水卷材在剪切状态下的粘合性应符合相关标准要求，一般要求在剪切力作用下不发生粘合失效。
8. 热老化处理：防水卷材在热老化处理后的性能应符合相关标准要求，一般要求在一定温度下处理一定时间后，其拉伸强度和扯断伸长率的变化率不超过规定值。
9. 其他指标：防水卷材的其他指标包括耐水性、温度稳定性、
力学性能、柔韧性、环境可靠性等，这些指标也需要根据具体产品标准和实际使用情况进行检验。
以上是防水卷材的主要检验标准，可以根据具体产品的标准和要求进行相应的检验和测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防水卷材及波纹管引伸计校验方法
本方法适用于新购或正在使用中的引伸计。
1. 技术要求
外观完好无裂痕。
2. 校验项目及条件
2.1 校验项目
2.1.1 引伸计的外观完好无裂痕，不影响测量精度；
2.1.2 引伸计的拉伸率，允许误差：± 1%。
2.2 校验条件
百分表 0-50mm 精度 0.01mm （证书编号：2010ZGLty-02293）。
3. 校验方法
3.1 目测引伸计外观是否有破损；
3.2 接通电源，打开主机，百分表用磁铁架架住，引伸计和百分表放在同一移动横梁上并同时归零，起动仪器。
读取百分表的读数与引伸计的读数允许误差在± 1%。
4. 校验结果的处理与判定校验不合格的百分表不可使用，直至校验合格的百分表才可使用。
5. 校验周期、记录
校验周期为 12个月。
校验记录格式见下表。
6. 校验依据
检定合格的百分表。
防水卷材及波纹管引伸计校验记录。
