引伸计的使用方法

拉伸试验机引伸计的安装固定

拉伸试验机引伸计的安装固定引伸计上的标距片，每次放置引伸计前都要插上去，放好引伸计以后再取下来，还要保留那个间隙。

在拉伸试验加载初期，轴向引申计会随着试样承受反向载荷（压缩载荷），此时，如果需要原始标距范围预留一定的压缩空间，防止引申臂受压导致损坏。

这种现象在普通的锲型夹具上表现得特别明显。

只要引申计与试样接触良好，刀口不打滑，原来设定的50mm标距不会有什么变化，预留的间隙只是为了防止引申计随试样一起受压缩，即随着试样加载试样的标距可能变成4 9.5mm.普通的锲型夹具在装夹试样时会给其施加高达数kN的压缩载荷，这主要是由于上下夹具同轴度间存在加工误差，并且这种误差无法从根本上消除。

这造成使用普通锲型夹具加载时，在给试样一个轴向拉力的同时还给其施加了一个不小的弯矩。

在加载初期，试样在理论上仅承受拉向载荷，但这仅仅是理论上的。

此时注意观察，引申计通道的数值有时会存在程度不同的反向降低，随后才是正向增加。

>>>除了为了保护引伸计不受压而外，还用这个小片片来调整引伸计，保证50MM的标距。

引伸计的安装固定：现在通常的引伸计安装固定方法是使用橡皮筋，使用橡皮筋在试棒上固定引伸计也有很多技巧，最主要的有以下四点。

其一，松紧适度。

一般是在把橡皮筋拉长到最大长度的80%左右或原始长度的4 倍左右下使用。

其二，缠绕圈数适度，缠绕过少则缠绕力不够，刀口固定不牢；缠绕过多则可能在试棒产生较大变形时，刀口在橡皮筋与试棒的相对错动时被迫移位，使测试曲线产生跳动。

经验表明以“Z”形缠绕（6 个单根）效果较好。

如果橡皮圈的长度不合适，可以在其适当位置打结。

其三，缠绕端正。

缠绕的合力应与试棒垂直、与刀口在一条线上，否则会有分力拉动引伸计的臂产生不应有的转动，直接影响测试曲线的走向。

其四，标距准确。

一般静态引伸计都有标距长度定位杆，安装时只要是引伸计的两个臂张开到定位杆不受压、留有一定间隙即可，通常是留出0.5mm 左右间隙。

光学引伸计工作原理

光学引伸计工作原理嘿呀！今天咱们来聊聊光学引伸计的工作原理！光学引伸计，这可是个相当神奇的东西呢！首先呢，咱们得知道啥是光学引伸计。

哎呀呀，简单说，它就是用来测量材料在受力时变形程度的一种工具！哇，是不是感觉很厉害？那它到底是咋工作的呢？听我慢慢给您道来！其一，光学成像原理在这当中可是起着至关重要的作用呀！通过特殊的光学镜头和成像系统，它能够把材料的微小变形放大并且清晰地显示出来。

就好像是给我们的眼睛装上了超级放大镜，让那些原本难以察觉的细微变化变得一目了然！您说神奇不神奇？其二，传感器的存在也不容忽视呢！这些小小的传感器能够敏锐地捕捉到材料变形时产生的各种信号。

哎呀呀，它们就像是一个个小侦探，时刻关注着材料的一举一动，然后把收集到的信息传递给后续的处理系统。

其三，数据处理和分析系统也是关键的一环哟！收集到的那些信号和数据，在这里经过一系列复杂的计算和分析。

哇塞！最终得出精确的变形量和相关的力学参数。

再来说说它在实际应用中的表现吧！在材料科学研究中，光学引伸计那可是大显身手呀！比如说，研究金属材料的强度和韧性时，它能准确地告诉我们材料在受力过程中的变形情况，从而帮助科学家们更好地了解材料的性能。

这对于开发新型材料，提升材料的质量和可靠性，意义非凡呢！在工程领域，它也发挥着重要作用。

像是在桥梁建设中，为了确保桥梁的安全性和稳定性，就需要对使用的材料进行严格的力学测试。

光学引伸计就能够提供精确的数据支持，保障工程的质量和安全。

哎呀呀，想想都觉得太重要啦！不过呢，使用光学引伸计也不是毫无挑战的哟！比如说，环境因素可能会对测量结果产生影响。

温度、湿度的变化，还有外界的干扰等等，都可能导致测量结果出现偏差。

这就需要我们在使用的时候格外小心，做好各种防范措施呢！总的来说，光学引伸计的工作原理虽然复杂，但是它在材料科学和工程领域的作用那是不可替代的呀！哇，真希望未来它能够不断地改进和完善，为我们的科技发展做出更大的贡献！不知道我给您讲清楚了没？希望您对光学引伸计的工作原理有了更深入的了解呀！。

材料试验机金属引伸计的使用方法

材料试验机金属引伸计的使用方法发布时间：2012-12-12材料试验机金属引伸计的使用方法一、电子万能材料试验机使用的引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。

二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：引伸计;5、引伸计信号显示调零;6、根据测量变形的大小选择放大器衰减档。

引伸计是感受试件变形的传感器传感器，应变片式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。

引伸计按测量对象，可分为轴向引伸计、横向（径向）引伸计、夹式引伸计。

径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计：用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

三、电子万能材料试验机使用的引伸计规格：标距——两刀口初始间距量程——最大伸长量如果需要做σ0.2，就需要引伸计。

一般结构钢机械性能试验不用引伸计。

引伸计一般用于屈服强度台阶不明显的材料。

不要引伸计的拉伸曲线，是把标距以外的变形等干扰都包含进曲线了。

试验的可靠性或称准确性值得商榷。

用引伸计才是最准确的。

引申计的量程小，一般用在屈服和屈服之前使用，如在屈服后继续使用，会损坏引申计。

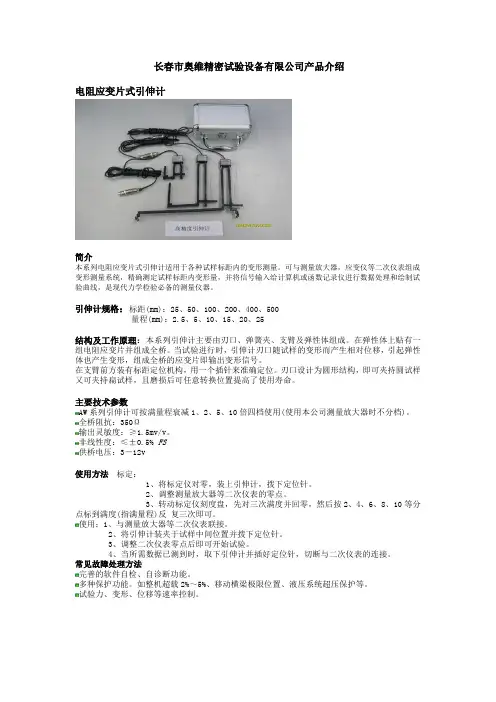

引伸计介绍

长春市奥维精密试验设备有限公司产品介绍电阻应变片式引伸计简介本系列电阻应变片式引伸计适用于各种试样标距内的变形测量。

可与测量放大器，应变仪等二次仪表组成变形测量系统，精确测定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和绘制试验曲线，是现代力学检验必备的测量仪器。

引伸计规格：标距(mm)：25、50、100、200、400、500量程(mm)：2.5、5、10、15、20、25结构及工作原理：本系列引伸计主要由刃口、弹簧夹、支臂及弹性体组成。

在弹性体上贴有一组电阻应变片并组成全桥。

当试验进行时，引伸计刃口随试样的变形而产生相对位移，引起弹性体也产生变形，组成全桥的应变片即输出变形信号。

在支臂前方装有标距定位机构，用一个插针来准确定位。

刃口设计为圆形结构，即可夹持圆试样又可夹持扁试样，且磨损后可任意转换位置提高了使用寿命。

主要技术参数AW系列引伸计可按满量程衰减1、2、5、10倍四档使用(使用本公司测量放大器时不分档)。

全桥阻抗：350Ω输出灵敏度：≥1.5mv/v。

非线性度：≤±0.5% FS供桥电压：3－12v使用方法标定：1、将标定仪对零，装上引伸计，拨下定位针。

2、调整测量放大器等二次仪表的零点。

3、转动标定仪刻度盘，先对三次满度并回零，然后按2、4、6、8、10等分点标到满度(指满量程)反复三次即可。

使用：1、与测量放大器等二次仪表联接。

2、将引伸计装夹于试样中间位置并拨下定位针。

3、调整二次仪表零点后即可开始试验。

4、当所需数据已测到时，取下引伸计并插好定位针，切断与二次仪表的连接。

常见故障处理方法完善的软件自检、自诊断功能。

多种保护功能。

如整机超载2%～5%、移动横梁极限位置、液压系统超压保护等。

试验力、变形、位移等速率控制。

引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。

它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。

在本文中，我们将详细介绍引伸计的使用方法。

首先，为了使用引伸计，我们需要了解引伸计的类型。

常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。

不同类型的引伸计适用于不同的应用场景和测量需求。

1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。

它通过金属电阻片的电阻值随应变变化来测量物体的形变。

电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。

使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。

粘贴过程应注意引伸计的位置、方向和粘贴质量。

确保引伸计与物体紧密接触，并且不受外界干扰。

引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。

2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。

光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。

通过测量光栅的周期变化，可以计算物体的形变量。

使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。

然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。

通过采集和分析光栅的数据，可以得到物体的形变情况。

3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。

它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。

使用光纤式引伸计时，首先需要将光纤安装在待测物体上。

光纤通常需要经过精细调整，以确保其与物体的完全接触。

然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。

通过分析光纤中的光信号数据，可以得到物体的形变情况。

除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。

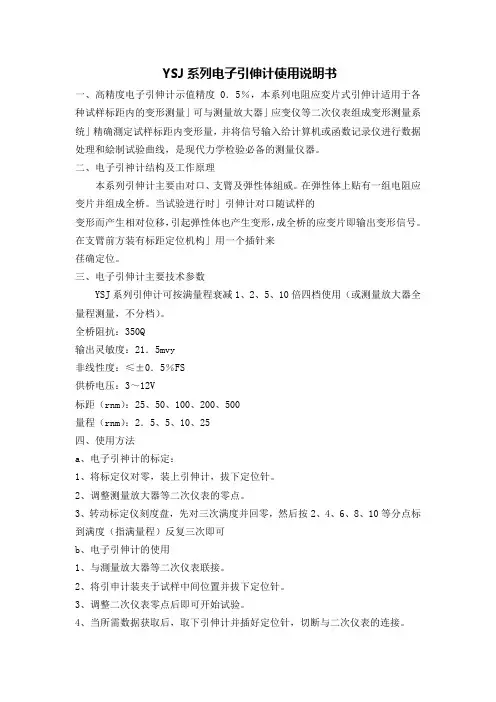

YSJ系列电子引伸计使用说明书

YSJ系列电子引伸计使用说明书
一、高精度电子引伸计示值精度0．5％，本系列电阻应変片式引伸计适用于各种试样标距内的变形测量」可与测量放大器」应变仪等二次仪表组成变形测量系统」精确測定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和絵制试验曲线，是现代力学检验必备的测量仪器。

二、电子引神计结构及工作原理
本系列引伸计主要由对口、支臂及弾性体組威。

在弾性体上贴有一组电阻应变片并组成全桥。

当试验进行时」引伸计对口随试样的
变形而产生相对位移，引起弹性体也产生变形，成全桥的应变片即输出变形信号。

在支臂前方装有标距定位机构」用一个插针来
荏确定位。

三、电子引伸计主要技术参数
YSJ系列引伸计可按满量程衰减1、2、5、10倍四档使用（或测量放大器全量程测量，不分档）。

全桥阻抗：350Q
输出灵敏度：21．5mvy
非线性度：≤±0．5％FS
供桥电压：3～12V
标距（rnm）：25、50、100、200、500
量程（rnm）：2．5、5、10、25
四、使用方法
a、电子引神计的标定：
1、将标定仪对零，装上引伸计，拔下定位针。

2、调整测量放大器等二次仪表的零点。

3、转动标定仪刻度盘，先对三次满度并回零，然后按2、
4、6、8、10等分点标到满度（指满量程）反复三次即可
b、电子引伸计的使用
1、与測量放大器等二次仪表联接。

2、将引申计装夹于试样中间位置并拔下定位针。

3、调整二次仪表零点后即可开始试验。

4、当所需数据获取后，取下引伸计并插好定位针，切断与二次仪表的连接。

材料试验机金属引伸计的使用方法

材料试验机金属引伸计的使用方法发布时间：2012-12-12材料试验机金属引伸计的使用方法一、电子万能材料试验机使用的引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。

二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：引伸计;5、引伸计信号显示调零;6、根据测量变形的大小选择放大器衰减档。

引伸计是感受试件变形的传感器传感器，应变片式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。

引伸计按测量对象，可分为轴向引伸计、横向（径向）引伸计、夹式引伸计。

径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计：用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

三、电子万能材料试验机使用的引伸计规格：标距——两刀口初始间距量程——最大伸长量如果需要做σ0.2，就需要引伸计。

一般结构钢机械性能试验不用引伸计。

引伸计一般用于屈服强度台阶不明显的材料。

不要引伸计的拉伸曲线，是把标距以外的变形等干扰都包含进曲线了。

试验的可靠性或称准确性值得商榷。

用引伸计才是最准确的。

引申计的量程小，一般用在屈服和屈服之前使用，如在屈服后继续使用，会损坏引申计。

材料试验机金属引伸计的使用方法

材料试验机金属引伸计的使用方法1.选择适当的引伸计型号：根据需要测试的材料及实验要求，选择适合的金属引伸计型号。

一般来说，常用的引伸计型号有片式和细丝式两种。

2.准备工作：将金属引伸计安装在试验机上。

首先，清洁试验机工作台面，并确认试验机处于关机状态。

然后，将引伸计轻轻安装在试验机夹具上，并确保引伸计与试样的连接顺利。

3.调整引伸计位置：根据试验要求和试样尺寸，调整引伸计的位置。

通常情况下，引伸计的两端与试样的两端保持平行，可以通过调节引伸计的高度和角度来实现。

4.连接引伸计和数据采集系统：将引伸计与数据采集系统连接起来，以便记录和分析采集到的数据。

可以使用导线将引伸计与数据采集系统相连，确保连接牢固可靠。

5.校准引伸计：在使用之前，需要对引伸计进行校准。

利用已知的载荷和位移，对引伸计进行标定，以获得准确的测量结果。

6.设置试验参数：根据试验要求，设置试验机的参数，包括加载速率、试验方式等等。

可以根据测试标准或实验目的进行设置。

7.准备试样：根据试验方法，选择适当的试样，并将其安置在试样夹具中。

确保试样的尺寸和外观符合要求，以保证测试准确性。

8.开始测试：启动试验机，开始测试。

试验机会施加拉力，使试样逐渐拉伸，引伸计会测量试样的变形情况，并将数据传输给数据采集系统。

9.数据处理：根据测试结果，进行数据处理和分析。

可以通过计算机软件等工具，对数据进行图表绘制、曲线拟合等操作，以得到材料的力学性能参数。

10.结束测试：当试样达到破坏点或满足实验要求时，停止测试，并关闭试验机和数据采集系统。

注意及时保存数据和取下试样，以便下次使用。

总之，金属引伸计的使用方法包括准备工作、调整位置、连接数据采集系统、校准、设置试验参数、准备试样、开始测试、数据处理和结束测试等过程。

使用金属引伸计进行材料测试，可以得到准确可靠的力学性能数据，对材料的研究和应用具有重要意义。
