旋切及旋切机
的规格
重型旋切机 (L: 2250-2700mm、Φ: 1500mm)
中型旋切机 (L: 1350-1950mm、Φ: 200-800mm) 小型旋切机 (L<1000mm、Φ<400mm)
卡轴数量
卡轴的 卡紧形式
无卡轴旋切机 单卡轴旋切机 双卡轴旋切机 （液压）
进给机构
刀床 无卡轴旋切机
旋切机传动系统图
五、旋切机的结构
主传动系统
进给箱及传动系统
左右卡轴箱
刀床 现代旋切机还有：木段定心系统、上木机构、防弯（驱动） 机构、卷板机构、木芯及碎单板输送机构等。
概述 主传动系统 卡轴箱 进给机构
刀床 无卡轴旋切机
六、现代化旋切机的发展趋势
1、提高旋切机生产效率，最有效办法是提高旋 切速度和实现生产过程的自动化。 2、改进旋切质量，提高旋切机制造精度。 3、提高木段出板率，减小旋切后木芯的直径。
概述 主传动系统 卡轴箱 进给机构
刀床 无卡轴旋切机
三、各类旋切机外形
日本太平（TAHEI）旋切生产线
概述 主传动系统 卡轴箱 进给机构
刀床 无卡轴旋切机
三、各类旋切机外形
旋切生产线
概述 主传动系统 卡轴箱 进给机构
刀床 无卡轴旋切机
四、旋切机的基本原理
概述
主传动系统 卡轴箱
1－木段 2－左卡轴（支持卡轴） 3－右卡轴（夹紧卡轴） 4－主电机 5－刀床 6－旋刀 7－压尺 8－进给丝杆 9－进给变速箱（改变单板厚度） 10－手轮 11－右卡轴快速进退电机 12－皮带传动 13－刀床快速进退电机 14－传动链 15－锥齿轮副
概述 主传动系统 卡轴箱 进给机构
刀床 无卡轴旋切机
旋切机操作规程
旋切机操作规程标题：旋切机操作规程引言概述：旋切机是一种用于将原材料切割成所需尺寸和形状的设备，广泛应用于食品、医药、化工等行业。
正确操作旋切机不仅可以提高生产效率，还可以确保产品质量和安全。
本文将详细介绍旋切机的操作规程，匡助操作人员正确、安全地使用设备。
一、设备检查1.1 确保设备处于住手状态：在进行任何操作之前，必须确保旋切机已经彻底住手运转，并且断开电源。
1.2 检查刀具状态：检查旋切机的刀具是否锋利，有无损坏或者生锈，如有问题应及时更换或者修复。
1.3 检查安全装置：检查旋切机的安全装置是否完好，包括防护罩、急停按钮等，确保安全操作。
二、操作步骤2.1 调整切割尺寸：根据产品要求，调整旋切机的切割尺寸和速度，确保切割效果符合要求。
2.2 启动设备：按照操作手册的要求，启动旋切机，确保设备正常运转。
2.3 进行试切：在正式生产之前，进行试切操作，检查切割效果和产品质量，调整参数以达到最佳效果。
三、安全注意事项3.1 禁止触碰运转部件：在设备运转过程中，严禁触碰旋切机的运转部件，以免发生意外伤害。
3.2 注意防护措施：操作人员应佩戴符合要求的安全防护用具，如手套、护目镜等，确保安全操作。
3.3 遵守操作规程：严格按照操作规程进行操作，不得擅自更改设备参数或者操作步骤，以免造成设备故障或者安全事故。
四、设备维护4.1 定期清洁设备：定期清洁旋切机的各个部件，包括刀具、传动系统等，确保设备正常运转。
4.2 润滑维护：定期对旋切机的润滑部位进行维护，保持设备的正常工作状态。
4.3 定期检查：定期对旋切机进行全面检查，发现问题及时处理，确保设备长期稳定运行。
五、故障排除5.1 停机处理：在发生故障时，即将住手旋切机的运转，并断开电源，查找故障原因。
5.2 寻觅解决方法：根据故障现象和操作手册，寻觅解决方法，如无法解决应及时联系设备维修人员。
5.3 记录故障情况：在处理故障后，应及时记录故障情况和处理过程，以便今后参考和总结。
旋切机操作规程
旋切机操作规程标题：旋切机操作规程引言概述：旋切机是一种用于切割材料的机械设备，广泛应用于纸张、塑料、金属等材料的加工行业。
正确操作旋切机不仅可以提高生产效率，还能保障操作人员的安全。
下面将介绍旋切机的操作规程，匡助操作人员正确、安全地操作设备。
一、操作前的准备1.1 确认设备状态：在操作旋切机之前，要先检查设备的各个部件是否完好，特殊是刀具是否锋利，传动部件是否松动，安全防护装置是否完好。
1.2 准备工作物料：根据生产需求准备好要切割的工作物料，确保物料的尺寸和质量符合要求。
1.3 确保操作场地安全：清理操作场地，确保周围没有杂物和障碍物，保证操作空间通畅。
二、操作步骤2.1 启动设备：按照设备操作手册的要求，正确启动旋切机，确保设备运转平稳。
2.2 调整刀具：根据工作物料的要求，调整刀具的切割角度和深度，确保切割效果符合要求。
2.3 进料和切割：将工作物料放置在旋切机的工作台上，按照设备操作手册的要求进行进料和切割操作，注意操作规程，避免发生意外。
三、注意事项3.1 注意安全防护：在操作旋切机时，必须戴好安全帽、护目镜等安全防护用具，确保操作人员的安全。
3.2 避免超负荷操作：不要超负荷操作旋切机，避免因为负荷过大导致设备损坏或者事故发生。
3.3 定期维护保养：定期对旋切机进行维护保养，保持设备的良好状态，延长设备的使用寿命。
四、操作结束4.1 关闭设备：在完成工作后，按照设备操作手册的要求正确关闭旋切机，确保设备处于停机状态。
4.2 清理工作场地：清理工作场地，清除切割产生的废料和杂物，保持操作场地的整洁。
4.3 做好记录：记录每次操作的工作量和工作情况，为下次操作提供参考。
五、事故处理5.1 紧急停机：如果在操作过程中发生异常情况，应即将住手设备运转，排除故障。
5.2 报告领导：及时向主管领导汇报事故情况，寻求匡助和解决方案。
5.3 安全教育：事故发生后，进行事故分析和安全教育，提高操作人员的安全意识和应急处理能力。
旋切机操作规程

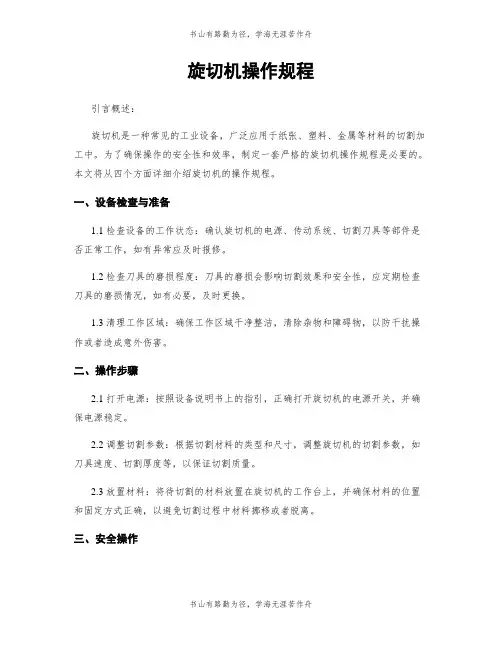

旋切机操作规程引言概述：旋切机是一种常见的工业设备，广泛应用于纸张、塑料、金属等材料的切割加工中。
为了确保操作的安全性和效率，制定一套严格的旋切机操作规程是必要的。
本文将从四个方面详细介绍旋切机的操作规程。
一、设备检查与准备1.1 检查设备的工作状态：确认旋切机的电源、传动系统、切割刀具等部件是否正常工作，如有异常应及时报修。
1.2 检查刀具的磨损程度：刀具的磨损会影响切割效果和安全性，应定期检查刀具的磨损情况，如有必要，及时更换。
1.3 清理工作区域：确保工作区域干净整洁，清除杂物和障碍物，以防干扰操作或者造成意外伤害。
二、操作步骤2.1 打开电源：按照设备说明书上的指引，正确打开旋切机的电源开关，并确保电源稳定。
2.2 调整切割参数：根据切割材料的类型和尺寸，调整旋切机的切割参数，如刀具速度、切割厚度等，以保证切割质量。
2.3 放置材料：将待切割的材料放置在旋切机的工作台上，并确保材料的位置和固定方式正确，以避免切割过程中材料挪移或者脱离。
三、安全操作3.1 佩戴个人防护装备：在操作旋切机之前，必须佩戴好个人防护装备，如安全帽、护目镜、防护手套等，以保护自身安全。
3.2 注意操作姿式：正确的操作姿式可以减少操作时的疲劳和意外伤害的发生。
操作人员应站稳双脚，保持平衡，并将身体远离切割区域。
3.3 避免触碰刀具：在旋切机运行期间，切割刀具处于高速旋转状态，操作人员应避免触碰刀具，以免造成伤害。
四、故障排除与维护4.1 定期检查润滑系统：旋切机的润滑系统对设备的正常运行至关重要，应定期检查润滑系统的油液是否充足，如有需要，及时添加或者更换。
4.2 清洁切割区域：切割过程中会产生切屑和粉尘，应定期清洁切割区域，以保持设备的正常运行和切割质量。
4.3 定期维护：按照设备说明书上的要求，进行定期维护，如清洁、紧固螺丝等，以延长设备的使用寿命和保证操作的安全性。
总结：旋切机的操作规程是确保操作安全和提高工作效率的重要指导。
旋切机操作规程
旋切机操作规程一、引言旋切机是一种常用的工业设备，用于将原材料旋转切割成所需的形状和尺寸。
为了确保操作人员的安全和设备的正常运行，制定本操作规程。
二、操作人员要求1. 操作人员必须经过相关培训，并具备相关证书。
2. 操作人员必须熟悉旋切机的结构、工作原理和操作步骤。
3. 操作人员必须严格遵守安全操作规程，佩戴相关的个人防护装备。
三、安全措施1. 在操作旋切机之前，操作人员必须检查设备是否处于正常工作状态，如有异常应即将报告维修人员。
2. 操作人员必须确保工作区域干净整洁，没有杂物和障碍物。
3. 操作人员必须正确使用个人防护装备，包括安全帽、安全鞋、防护眼镜和耳塞等。
4. 操作人员必须熟悉旋切机的紧急停机装置，并随时准备按下紧急停机按钮以确保操作人员的安全。
5. 操作人员必须遵守机器操作规程，不得擅自调整设备参数或者进行维修。
四、操作步骤1. 打开旋切机的电源开关，并确保所有的安全保护装置处于正常工作状态。
2. 将待切割的原材料放置在旋切机工作台上，并固定好。
3. 根据所需的切割形状和尺寸，调整旋切机的刀具和工作台位置。
4. 打开旋切机的切割开关，启动设备。
5. 观察切割过程中的工作状态，确保切割质量和效率。
6. 切割完成后，关闭旋切机的切割开关，并等待刀具彻底住手运转。
7. 将切割好的材料取出，并进行必要的检查和清理。
8. 关闭旋切机的电源开关，清理工作台和设备周围的杂物。
五、常见故障处理1. 如果切割过程中浮现异常声音或者振动，应即将停机并检查设备是否有故障。
2. 如果切割质量不符合要求，应检查刀具是否钝化或者磨损，必要时更换刀具。
3. 如果设备无法启动或者停机难点，应检查电源供应是否正常，并检查紧急停机装置是否处于正常工作状态。
六、维护保养1. 定期检查旋切机的电气系统、润滑系统和传动系统，确保其正常工作。
2. 定期清洁旋切机的刀具和工作台，并进行必要的润滑。
3. 定期检查旋切机的安全保护装置，确保其正常工作。
旋切机操作规程
旋切机操作规程引言概述：旋切机是一种常见的机械设备，广泛应用于木材加工行业。
为了确保操作的安全性和效率，制定一套旋切机操作规程是非常必要的。
本文将详细介绍旋切机的操作规程，包括操作前的准备工作、操作流程、安全注意事项、维护保养等内容。
一、操作前的准备工作：1.1 确认旋切机的工作状态：在操作旋切机之前，首先要检查机器的工作状态，确保各个部件完好无损，并且没有杂物堆积在机器周围。
1.2 检查加工原料：检查待加工的原料，确保原料的尺寸、湿度和质量符合要求，避免因原料问题导致操作中断或设备损坏。
1.3 穿戴个人防护装备：在操作旋切机时，必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等，以保护自身安全。
二、操作流程：2.1 启动旋切机：按照旋切机的启动程序，逐步操作启动按钮，确保机器能够正常启动。
2.2 调整刀具和夹具：根据加工要求，调整旋切机的刀具和夹具，确保切削质量和加工效率。
2.3 进行加工操作：将原料放置在旋切机的工作台上，按照操作要求进行操作，控制好进给速度和切削深度，确保加工过程平稳进行。
三、安全注意事项：3.1 遵守操作规程：严格按照旋切机的操作规程进行操作，不得随意更改操作方法，以免发生事故。
3.2 注意安全距离：在操作旋切机时，要保持与旋切机保持安全距离，避免发生意外伤害。
3.3 定期检查维护：定期对旋切机进行检查和维护，确保机器的正常运行，减少故障发生的可能性。
四、维护保养：4.1 清洁机器：定期清洁旋切机的各个部件，清除积尘和杂物，保持机器的清洁和正常运行。
4.2 润滑部件：定期给旋切机的关键部件进行润滑，保持机器的灵活性和寿命。
4.3 定期检修：定期对旋切机进行检修，检查各个部件的磨损情况，及时更换损坏的部件，确保机器的正常运行。
五、总结：通过本文的介绍，我们了解到了旋切机操作规程的重要性。
只有遵守规程，严格按照要求操作，才能保证旋切机的安全运行和高效加工。
