常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。
它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。
图1 自耦减压启动工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。
待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。
此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。
停转时，按下SB按钮即可。
自耦变压器次级设有多个抽头，可输出不同的电压。
一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。
二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。
其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。
图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。
图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。
当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。
将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。
三、定子绕组串联电阻启动控制电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。
定子绕组串联电阻启动控制线路如图3所示。
当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。
这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。
空压机自耦减压器的原理和应用
空压机自耦减压器的原理和应用1. 空压机自耦减压器的原理空压机自耦减压器是一种用于减小空气压力的装置，通过自耦变压器原理来实现。
其工作原理如下：1.当空压机工作时，产生的高压气体通过输入管道进入自耦减压器。
2.自耦减压器内部有一个自耦变压器，在输入管道上设置了调整阀门。
3.当高压气体进入自耦减压器后，首先通过调整阀门进行调节，然后进入自耦变压器。
4.自耦变压器将高压气体转变为较低的输出压力，并通过输出管道输出。
2. 空压机自耦减压器的应用空压机自耦减压器广泛应用于各种工业领域，具有以下几个主要应用：2.1 降低气体压力空压机自耦减压器是一种有效的降低气体压力的装置。
它可以将高压气体转变为适合特定工艺或设备所需的低压气体，保证工作效果和设备的可靠性。
常见应用场景包括：•空气压缩机•制冷设备•燃气发动机2.2 控制气体流量空压机自耦减压器还可以用于控制气体流量。
通过调整自耦减压器的输出压力，可以控制气体的流动速度和压力变化。
这在以下领域中具有重要应用：•喷涂工艺•气动控制系统•气体输送管道2.3 保护设备和工艺空压机自耦减压器还可以起到保护设备和工艺的作用，具体表现为：•防止过高压力对设备造成损坏。
通过自耦减压器，可以将高压气体降低到设备能够承受的范围内，保护设备免受压力过大的影响。
•提供稳定的气体供应。
自耦减压器能够提供稳定的输出压力，保证设备和工艺的正常运行。
3. 常见问题解答3.1 空压机自耦减压器的优点有哪些？空压机自耦减压器相比其他压力控制装置具有以下优点：•体积小，结构简单。
•节省能源，降低成本。
•控制稳定，减小压力波动。
3.2 空压机自耦减压器的参数如何选择？空压机自耦减压器的参数选择应根据具体的应用需求来决定。
一般需要考虑的参数有：•最大输入压力•输出压力范围•流量要求3.3 如何正确安装和维护空压机自耦减压器？正确的安装和维护可以保证空压机自耦减压器的性能和寿命。
以下是一些建议：•安装时应保证输入输出管道连接紧固，避免漏气现象。
自耦降压启动工作原理
自耦降压启动工作原理
自耦降压启动工作原理主要通过自耦变压器来实现。
自耦变压器是一种具有两个或多个匝数的共用绕组的变压器。
在自耦降压启动电路中，变压器的一端作为输入端，接受电源的输入电压。
该输入端同时也是输出端的一部分。
通过控制自耦变压器的接线方式，可以实现对输出电压的调节。
具体工作原理如下：
1. 初始状态下，自耦变压器的输入绕组和输出绕组都是接在输入电源上，将相同的电压施加到两个绕组上。
2. 当电源接通后，自耦变压器的输入绕组和输出绕组都受到输入电压的影响，产生磁场。
3. 随着时间的流逝，输入绕组上的电流逐渐增加，而输出绕组上的电流则逐渐减小。
这是因为自耦变压器的共用绕组使得电流可以通过变压器的两个绕组之间相互转换。
4. 当输出绕组上的电流减小到一定程度时，变压器的输入绕组上的电流会达到一定值，从而产生足够的磁场。
5. 这时候，自耦变压器的输入绕组上的电流突然减小，导致磁场瞬间消失。
这种突变的磁场会产生一个电压冲击波，并将其传递到输出绕组上。
6. 由于输出绕组的电压突然增加，会带动输出端电路中的负载和启动电容器，在此过程中加速负载的充电过程。
7. 当负载充电完成并稳定后，输出电压达到设定值，启动电路中的开关会关闭，输入绕组和输出绕组被完全隔离。
通过以上工作原理，自耦降压启动电路能够实现对电源输出电压的调节和控制。
它具有启动电流大、启动时间短、成本低等优点，适用于需要启动大功率负载的场合。
泵的几种启动方式
泵的启动方式有多种，以下为您介绍部分内容。
1. 直接启动：这是小型泵浦最常见的启动方式，只要将泵接上电源，开启开关即可运行。
这种方式对于控制系统及开关电器的技术要求较低，安装也较简单。
2. 自耦启动：自耦减压启动柜，利用自耦变压器的原理，通过控制电动机的抽头使输出电压低于电源电压，从而降低泵的电机负荷，实现软启动的效果。
这种方式多用于大功率泵浦，如：离心泵、泥浆泵等。
3. 星三角（Y—△）启动：这是根据电动机在启动过程中的转矩特性，采用改变电源性质的方法来实现启动，待达到正常转速后，再换回通电运行状态。
这种启动方式对泵的电机有较好的保护效果。
4. 变频器启动：变频器是一种利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
通过控制电机的交流电源的频率来改变电机的磁极分布，以达到改变电机转矩的目的。
这种启动方式能平滑启动，对泵浦的性能有更好的影响。
5. 水锤泵（闭流）启动：在这种泵的启动方式中，泵本身的结构被设计成一个封闭循环系统，电动机带动水泵从低位水池抽水，使水被强制通过水管系统而在泵的出口不会发生冲击。
这种方式尤其适用于城市用水、消防及高层供水等领域。
在实际使用中，根据泵的种类、使用环境以及需求，可能需要采取不同的启动方式。
在选择启动方式时，应考虑泵的特性、电源条件、电机负载、控制要求以及环境因素等。
同时，也需要考虑泵的维护、保养和管理，以确保泵的正常运行和延长其使用寿命。
此外，无论采取哪种启动方式，都应注意安全，遵循相关操作规范和规定。
特别是在使用变频器等设备时，应确保设备状态良好，避免因设备故障或操作不当导致的事故。
总之，选择合适的泵启动方式对于提高泵的运行效率、延长泵的使用寿命以及确保系统的安全稳定运行都具有重要的意义。
160 kW 自耦减压真空启动器的工作原理及方式
160 kW 自耦减压真空启动器的工作原理及方式工作原理如图1，将自动空气开关Qs扳至合闸位置，控制变压器BK通过熔断器FU1、FU2及转换关K(K置于自动或手动位置)得电，二次侧感应出36V、127V、50V、12V 4组电压，为启动做好准备，同时电源指示灯和停止指示灯亮。
本启动器具有自动转换启动和手动转换启动2种工作方式。
一自动转换启动将转换开关K置于自动位置，然后调整时间继电器KT延时时间，其时间长短应与电机达到额定转速的时间相匹配，可根据实际情况调整，一般为5～10 s。
按下启动按钮SB1，KM1得电，其常开点吸合KM2线圈得电，电动机进入降压运行状态。
此时停止灯灭，启动灯亮。
同时，时间继电器KT得电，经设定的延时时间后，KT常闭点断开，常开点闭合，KM1失电释放，常闭点闭合，KM3得电吸合，主触头接通，KM3常闭点断开，KM2、KT也均无电释放，KM3吸合后靠机械机构维持，电机进入正常运转状态，启动灯灭，运行灯亮。
二手动转换启动将转换开关置于手动位置，按下启动按钮SB1、KM1得电，其常开点吸合，KM2线圈得电，电动机进入降压运行状态，此时停止灯灭，启动灯亮。
待电动机转速接近额定转速，启动电流稳定时，按下运行按钮SB2，KM1失电，常闭点闭合，KM3得电吸合，同时，KM3常闭点断开，保证KM1、KM2可靠失电，使电动机退出降压运行，进入全压状态，KM3吸合后，靠机械机构维持运行启动指示灯灭，运行指示灯亮。
1 电子保护。
电机在运行过程中，出现电流或短路故障时，故障信号通过1／V变换器LH1、LH2、LH3，将电流信号转换成电压信号送到半导体脱扣器及过流板中，相应回路动作。
使用KM3分励线圈F带电，KM3接触器跳闸，切断电源起到保护作用，运行灯灭，停止灯亮，同时过流板中的继电器JRC1、JRC2带电吸合，常开点闭合，J5得电，常开点闭合，故障指示灯ZD亮，指示停机的原因。
2 停止。
当KM1、KM2运行，KM3未运行时，按下SB3、KM1、KM2线圈失电，使电动机在降压启动过程中停止运行。

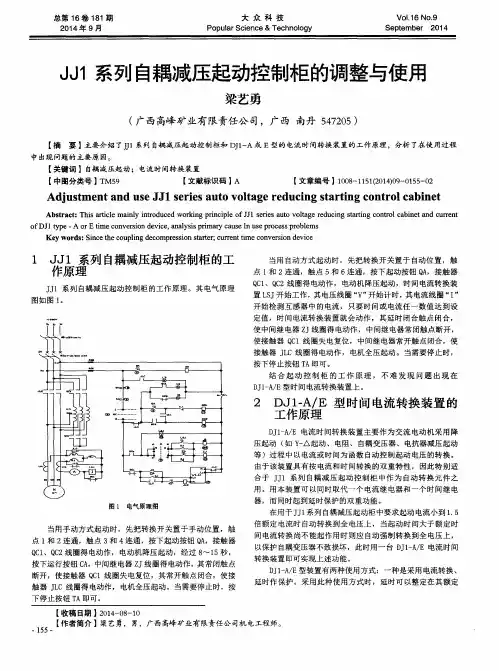

JJ1系列自耦减压起动控制柜的调整与使用
