光伏组件光衰减现象及影响因素有哪些
光伏组件衰减及系统效率下降原因分析
光伏组件衰减及系统效率下降原因分析光伏组件虽然使用寿命可达25-30年，但随着使用年限增长，组件功率会衰减，会影响发电量。
另外，系统效率对发电量的影响更为重要。
一、组件的衰减光致衰减也称S-W效应。
a-Si∶H薄膜经较长时间的强光照射或电流通过，在其内部将产生缺陷而使薄膜的性能下降，称为StaEbler-Wronski效应(D.L.Staebler和C.R.Wronski最早发现。
个人认为光伏组件的衰减实际就是硅片性能的衰减，首先硅片在长期有氧坏境中会发生缓慢化学反应被氧化，从而降低性能，这是组件长期衰减的主要原因;在真空成型过程中会以一定比例掺杂硼(空穴)和磷(给体)，提高硅片的载流子迁移率，从而提高组件性能，但是硼作为缺电子原子会与氧原子(给体)发生复合反应，降低载流子迁移率，从而降低组件的性能，这是组件第一年衰减2%左右的主要原因。
组件的衰减分为：1、由于破坏性因素导致的组件功率骤然衰减，破坏性因素主要指组件在焊接过程中焊接不良、封装工艺存在缺胶现象，或者由于组件在搬运、安装过程中操作不当，甚至组件在使用过程中受到冰雹的猛烈撞击而导致组件内部隐裂、电池片严重破碎等现象;2、组件初始的光致衰减，即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随后趋于稳定，一般来说在2%以下;3、组件的老化衰减，即在长期使用中出现的极缓慢的功率下降现象，每年的衰减在0.8%,25年的衰减不超过20%;25年的效率质保已经在日本和德国两家光伏公司的组件上得到证实。
2012年以后国内光伏组件已经基本能够达到要求，生产光伏组件的设备及材料基本采用西德进口。
二、系统效率个人认为系统效率衰减可以不必考虑，系统效率的降低，我们可以通过设备的局部更新或者维护达到要求，就如火电站，水电站来说，不提衰减这一说法。
影响发电量的关键因素是系统效率，系统效率主要考虑的因素有：灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。
太阳能板光衰

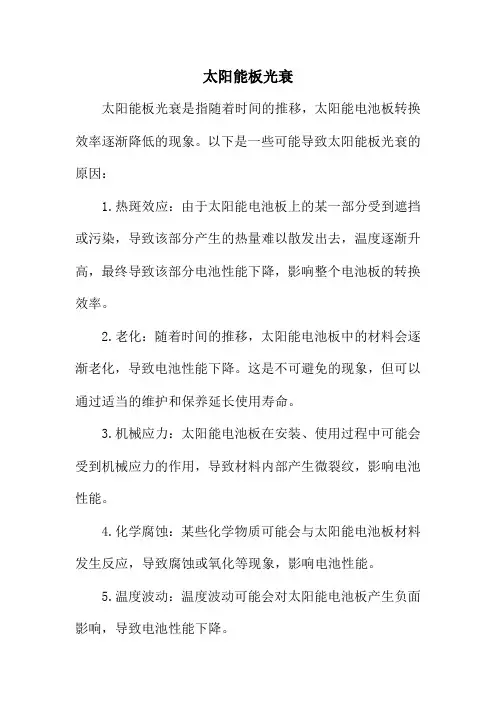

太阳能板光衰
太阳能板光衰是指随着时间的推移，太阳能电池板转换效率逐渐降低的现象。
以下是一些可能导致太阳能板光衰的原因：
1.热斑效应：由于太阳能电池板上的某一部分受到遮挡或污染，导致该部分产生的热量难以散发出去，温度逐渐升高，最终导致该部分电池性能下降，影响整个电池板的转换效率。
2.老化：随着时间的推移，太阳能电池板中的材料会逐渐老化，导致电池性能下降。
这是不可避免的现象，但可以通过适当的维护和保养延长使用寿命。
3.机械应力：太阳能电池板在安装、使用过程中可能会受到机械应力的作用，导致材料内部产生微裂纹，影响电池性能。
4.化学腐蚀：某些化学物质可能会与太阳能电池板材料发生反应，导致腐蚀或氧化等现象，影响电池性能。
5.温度波动：温度波动可能会对太阳能电池板产生负面影响，导致电池性能下降。
为了减缓太阳能板光衰，可以采取以下措施：
1.保持清洁：定期清洁太阳能电池板表面，避免污垢和遮挡物的影响。
2.避免机械应力：在安装、使用过程中，尽量避免对太阳能电池板施加过大的机械应力。
3.定期检查：定期检查太阳能电池板的工作状态，发现异常及时处理。
4.合理配置：根据实际需要合理配置太阳能电池板的功率和数量，避免过大或过小的情况。
5.保持良好散热：确保太阳能电池板散热良好，避免热斑效应的影响。
光伏组件电势诱导衰减修复原理
光伏组件电势诱导衰减修复原理
光伏组件是一种利用光能转换成电能的设备，是太阳能发电系统的核心部件之一。
在实际应用中，光伏组件的效率会受到一些因素的影响，其中电势诱导衰减是一个常见的问题。
电势诱导衰减是指光伏组件在工作过程中，由于各种原因导致其电势发生变化，从而影响到光伏组件的性能和发电效率。
针对这一问题，科研人员提出了一种电势诱导衰减修复原理。
电势诱导衰减的原因主要有两个方面，一是光伏组件的材料本身会受到外界环境的影响，比如氧化、腐蚀等导致其电势发生变化；二是光伏组件的工作状态不稳定，比如光照强度变化、温度变化等都会对电势产生影响。
为了解决这一问题，科研人员提出了一种电势诱导衰减修复原理。
电势诱导衰减修复原理主要是利用一些物理、化学方法来修复光伏组件的电势，使其恢复到正常工作状态。
首先是对光伏组件进行表面处理，采用一些特殊的材料或涂层来保护其表面，防止外界环境的侵蚀。
其次是采用一些化学方法，比如电化学方法，对光伏组件
进行修复，使其电势得到恢复。
另外，还可以采用一些物理方法，比如光热效应，利用光能来刺激光伏组件，使其电势得到修复。
通过这些方法的应用，可以有效地解决光伏组件电势诱导衰减的问题，提高光伏组件的工作效率和寿命。
这对于提升太阳能发电系统的整体性能和稳定性具有重要意义。
同时，这也为光伏组件在实际应用中的推广和普及提供了技术支持和保障。
总之，通过电势诱导衰减修复原理的应用，可以有效地提高光伏组件的性能和可靠性，推动太阳能发电技术的发展和应用。
这对于实现清洁能源的可持续利用，减少对传统能源的依赖具有重要意义。
光伏组件的pid效应

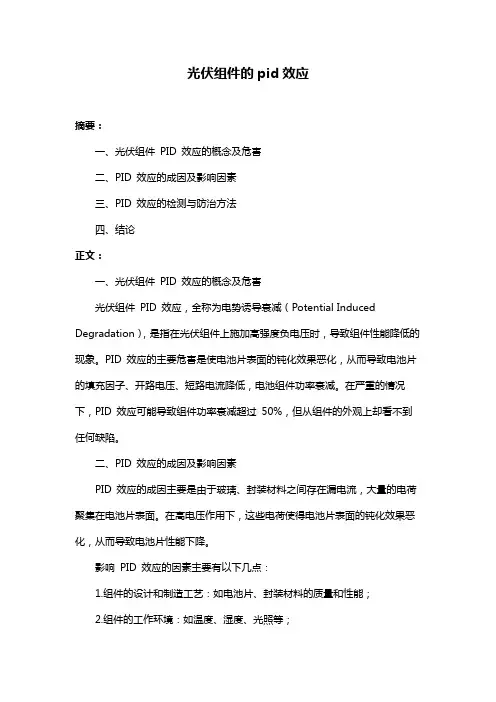

光伏组件的pid效应摘要：一、光伏组件PID 效应的概念及危害二、PID 效应的成因及影响因素三、PID 效应的检测与防治方法四、结论正文：一、光伏组件PID 效应的概念及危害光伏组件PID 效应，全称为电势诱导衰减（Potential Induced Degradation），是指在光伏组件上施加高强度负电压时，导致组件性能降低的现象。
PID 效应的主要危害是使电池片表面的钝化效果恶化，从而导致电池片的填充因子、开路电压、短路电流降低，电池组件功率衰减。
在严重的情况下，PID 效应可能导致组件功率衰减超过50%，但从组件的外观上却看不到任何缺陷。
二、PID 效应的成因及影响因素PID 效应的成因主要是由于玻璃、封装材料之间存在漏电流，大量的电荷聚集在电池片表面。
在高电压作用下，这些电荷使得电池片表面的钝化效果恶化，从而导致电池片性能下降。
影响PID 效应的因素主要有以下几点：1.组件的设计和制造工艺：如电池片、封装材料的质量和性能；2.组件的工作环境：如温度、湿度、光照等；3.组件的运行状态：如负偏压、高温等；4.组件的使用时间：长期运行的组件更容易出现PID 效应。
三、PID 效应的检测与防治方法1.PID 效应的检测方法：目前，光伏组件PID 效应的检测方法主要有以下几种：（1）实验室检测：如电化学阻抗谱（EIS）测试、光声成像技术等；（2）现场检测：如红外热像仪检测、I-V 曲线测量等。
2.PID 效应的防治方法：针对PID 效应，可以采取以下防治措施：（1）优化组件设计，选用高品质的电池片和封装材料；（2）改善组件制造工艺，提高组件的耐压性能；（3）加强组件的运行维护，定期检查和清洗组件，避免长时间负偏压工作；（4）采用适当的系统设计和运维策略，降低PID 效应对组件性能的影响。
四、结论光伏组件PID 效应是影响光伏发电系统性能和寿命的重要因素。
光伏组件热红外衰减-概述说明以及解释
光伏组件热红外衰减-概述说明以及解释1.引言1.1 概述光伏组件热红外衰减是目前光伏发电领域中一个备受关注的重要问题。
对于光伏系统的稳定运行和发电效率的提升，光伏组件在长期使用过程中产生的热红外衰减效应是一个不可忽视的因素。
热红外衰减主要指的是光伏组件在高温环境下，特别是持续高温条件下受到的性能衰减。
随着光照强度的增加和温度的升高，光伏组件的发电效率和输出功率都将逐渐下降，这不仅严重影响了光伏系统的发电效能，也对光伏组件的寿命和稳定性造成了一定的影响。
热红外衰减的主要原因包括光伏组件在高温环境下的光学特性发生变化、载流子复合速率的增加以及材料膨胀系数差异引起的应力漏失等。
这些因素都导致了光伏组件内部电子和光子之间的相互作用发生变化，进而影响了光伏组件的光电转换效率。
为了解决光伏组件热红外衰减问题，研究人员采取了多种策略。
一方面，通过改进光伏组件的材料和结构，可以提高组件的耐高温性能和热稳定性，减小热红外衰减效应。
另一方面，利用散热技术和温度控制手段，可以有效降低光伏组件的工作温度，从而减缓热红外衰减的速度。
总之，光伏组件热红外衰减是一个复杂的问题，涉及到材料学、光学、热学等多个学科领域。
通过研究和解决热红外衰减问题，可以提升光伏系统的发电效率和稳定性，推动光伏发电技术的进一步发展与应用。
在接下来的文章中，我们将深入探讨光伏组件热红外衰减的具体要点及其对光伏系统的影响，提出相应的解决方案与结论。
文章结构部分应该包括对整篇文章的组成和内容的简要概括。
下面是对文章1.2文章结构的参考内容：1.2 文章结构本文将以探讨光伏组件热红外衰减为主题，分为引言、正文和结论三个部分。
引言部分将首先概述光伏组件热红外衰减的背景和重要性。
我们将介绍光伏组件在热红外辐射方面的性能特点，并阐明热红外衰减的意义和挑战。
同时，我们还会说明本文的目的和研究方法。
在正文部分，我们将重点讨论光伏组件热红外衰减的关键要点。
具体而言，2.1节将介绍光伏组件热红外衰减的第一个要点，并通过理论分析和实验验证进行探讨。
双面双波组件衰减

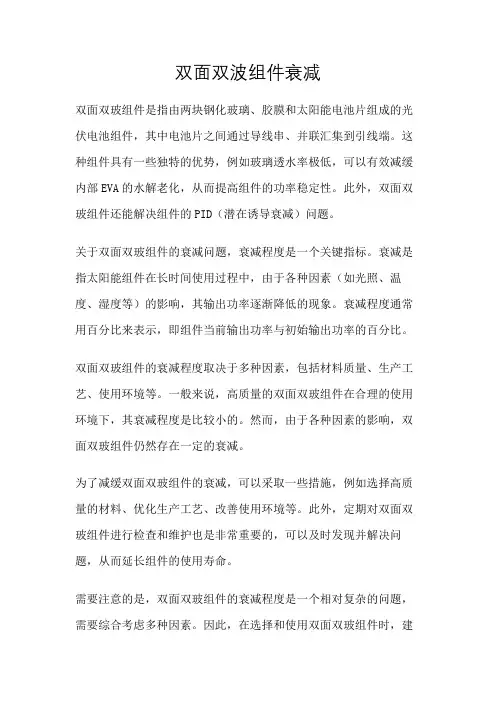

双面双波组件衰减
双面双玻组件是指由两块钢化玻璃、胶膜和太阳能电池片组成的光伏电池组件，其中电池片之间通过导线串、并联汇集到引线端。
这种组件具有一些独特的优势，例如玻璃透水率极低，可以有效减缓内部EVA的水解老化，从而提高组件的功率稳定性。
此外，双面双玻组件还能解决组件的PID（潜在诱导衰减）问题。
关于双面双玻组件的衰减问题，衰减程度是一个关键指标。
衰减是指太阳能组件在长时间使用过程中，由于各种因素（如光照、温度、湿度等）的影响，其输出功率逐渐降低的现象。
衰减程度通常用百分比来表示，即组件当前输出功率与初始输出功率的百分比。
双面双玻组件的衰减程度取决于多种因素，包括材料质量、生产工艺、使用环境等。
一般来说，高质量的双面双玻组件在合理的使用环境下，其衰减程度是比较小的。
然而，由于各种因素的影响，双面双玻组件仍然存在一定的衰减。
为了减缓双面双玻组件的衰减，可以采取一些措施，例如选择高质量的材料、优化生产工艺、改善使用环境等。
此外，定期对双面双玻组件进行检查和维护也是非常重要的，可以及时发现并解决问题，从而延长组件的使用寿命。
需要注意的是，双面双玻组件的衰减程度是一个相对复杂的问题，需要综合考虑多种因素。
因此，在选择和使用双面双玻组件时，建
议咨询专业人士或参考相关标准和规范，以确保组件的性能和使用寿命。
单晶硅组件首年衰减率
单晶硅组件首年衰减率单晶硅组件是目前太阳能光伏发电领域中应用最广泛的组件之一。
它具有高效率、稳定性好的特点，因此备受市场青睐。
然而，随着时间的推移，单晶硅组件的发电效率会逐渐下降，这就是我们常说的衰减现象。
本文将从单晶硅组件首年衰减率的角度来探讨这一现象。
我们需要明确什么是单晶硅组件的首年衰减率。
简单来说，它是指单晶硅组件在首年使用过程中，由于各种因素的影响，所导致的发电效率下降的比例。
一般来说，单晶硅组件的首年衰减率在0.5%到3%之间。
那么，造成单晶硅组件首年衰减的原因有哪些呢？首先，由于制造工艺和材料的不完美，单晶硅组件在生产过程中可能会存在一些缺陷，比如晶粒缺陷、材料杂质等。
这些缺陷会导致组件的光电转换效率下降，从而降低了发电能力。
其次，环境因素也是导致单晶硅组件衰减的重要原因之一。
比如温度的升高会使组件的工作温度升高，从而导致发电效率的下降；而光照的变化也会对组件的发电效率产生一定的影响。
那么，如何降低单晶硅组件的首年衰减率呢？首先，我们可以通过优化制造工艺和材料来减少组件的缺陷。
比如，可以采用更高质量的硅材料，提高制造工艺的精度等。
其次，我们可以通过改善组件的散热性能来降低温度对组件发电效率的影响。
比如，可以在组件背面增加散热片，提高组件的散热效果。
此外，我们还可以通过优化组件的电路设计，减少电路中的损耗，提高组件的发电效率。
我们还可以通过定期的清洁和维护来延缓组件的衰减。
由于组件表面容易积累灰尘和污垢，这些杂质会降低组件的透光性，从而影响发电效率。
因此，定期对组件进行清洁是非常必要的。
此外，我们还需要定期检查组件的连接线路和支架等部件，确保其正常工作，避免因为这些部件的损坏导致组件的发电效率下降。
单晶硅组件的首年衰减率是一个不可忽视的问题。
虽然这种衰减现象无法完全避免，但我们可以通过优化制造工艺和材料、改善组件的散热性能、优化电路设计以及定期清洁和维护等方式来延缓组件的衰减。
这样可以保证单晶硅组件在使用寿命内能够稳定高效地发电，为太阳能光伏发电行业的发展做出贡献。
影响太阳能组件功率损失的原因与实验分析
影响太阳能组件功率损失的原因与实验分析发布时间：2021-06-10T11:02:14.980Z 来源：《中国科技信息》2021年7月作者：任学超[导读] 论述了密封后功率损耗的原因及相关分析,确定了这些问题对机组容量的影响,并通过实验室对比,提出了降低功率损耗的解决方案。
完成技术指标,提高公司效率。
天津市英利新能源有限公司任学超 301500摘要:论述了密封后功率损耗的原因及相关分析,确定了这些问题对机组容量的影响,并通过实验室对比,提出了降低功率损耗的解决方案。
完成技术指标,提高公司效率。
关键词:组件;功率损失;影响;解决办法;技术指标一．随着光电子器件市场竞争的日益激烈,降低器件的功耗是一个重要因素。
通过充分利用电池,包括使用失效板,可以节约元器件成本,以满足市场对电源的需求,改善设备和环境,从而降低元器件成本,增加公司利润。
二.目前,光伏组件市场对光伏器件容量的需求从3%到1%到5%不等。
而由于原材料、电池本身的缺陷以及设备和环境对机组功率的影响,以及元器件的功率不符合技术要求。
影响电池功耗的因素包括隐藏裂纹、电池能级混合、电池缺陷、环境影响等。
提出改进措施。
三．影响元件功率的因素3.1粉末冶金电池组的功率计算公式=单个电池组的面积×外壳损耗转换为X射线+1000的效率,由于电池本身、电池转换效率和包装损耗,造成电源损耗。
与单位功率相关的条件可能会导致组件包装的损失,而不管太阳能电池和模块材料是否密封。
从组装表面到硅的光源首先通过玻璃。
目前市场上出现了隔膜玻璃。
如果电池等辅助材料不变,采用高性能钢玻璃,提高元器件的输出功率,减少封装损耗。
3.2 EVA是一种组件包装功能,提高了组件的透明度。
不同的实际温度条件对于eva的杂散变化响应程度也会有很大的相互影响,它直接地会影响应用到相关元件的散热性能和实际使用寿命。
EVA用于粘液玻璃、电池、悬浮板等,由于其紫外线辐射不稳定,长期占太阳辐射的6%左右,会导致老化、崩解、泛黄、变质,因此,一些EVA工厂将加入抗紫外线添加剂,以降低环保技术的透明度,这将导致EVA在短波波段的透射率降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏组件光衰减现象及影响因素有哪些
1.0绪论
太阳能组件制作完成之后，进行功率测试时，组件功率正常，但是客户接收到组件，安装并运营时发现功率衰减较大。
这种现象大多是由于电池片的光致衰减引起的。
本文将系统、简要的阐述光致衰减现象。
2.0光致衰减
光伏组件光致衰减可分为两个阶段：初始光致衰减和老化衰减。
1.初始光致衰减
初始的光致衰减，即光伏组件的输出功率在刚开始使用的最初几天内发生较大幅度的下降，但随后趋于稳定。
导致这一现象发生的主要原因是P型（掺硼）晶体硅片中的硼氧复合体降低了少子寿命。
通过改变P型掺杂剂，用稼代替硼能有效的减小光致衰减；或者对电池片进行预光照处理，是电池的初始光致衰减发生在组件制造之前，光伏组件的初始光致衰减就能控制在一个很小的范围之内，同时也提高组件的输出稳定性。
光致衰减更多的与电池片厂家有关，对于组件厂商的意义在于选择高质量的电池片来降低光致衰减带来的影响。
2.老化衰减
老化衰减是指在长期使用中出现的极缓慢的功率下降，产生的主要原因与电池缓慢衰减有关，也与封装材料的性能退化有关。
其中紫外光的照射时导致组件主材性能退化的主要原因。
紫外线的长期照射，使得EV A及背板（TPE结构）发生老化黄变现象，导致组件透光率下降，进而引起功率下降。
这就要求组件厂商在选择EV A及背板时，必须严格把关，所选材料在耐老化性能方面必须非常优秀，以减小因辅材老化而引起组件功率衰减。
3.0光致衰减机理
P型（掺硼）晶体硅太阳电池的早期光致衰减现象是在30多年前观察到的，随后人们对此进行了大量的科学研究。
特别是最近几年,科学研究发现它与硅片中的硼氧浓度有关，大家基本一致的看法是光照或电流注人导致硅片中的硼和氧形成硼氧复合体,从而使少子寿命降低，但经过退火处理，少子寿命又可被恢复，其可能的反应为：
据文献报道，含有硼和氧的硅片经过光照后其少子寿命会出现不同程度的衰减，硅片中
的硼、氧含量越大，在光照或电流注人条件下在其体内产生的硼氧复合体越多，其少子寿命降低的幅度就越大。
而在低氧、掺稼、掺磷的硅片中，其少子寿命随光照时间的增加,总体衰减幅度极小。
4.0解决措施
4.1改善硅单晶质量
太阳电池性能的早期光致衰减现象主要发生在单晶硅太阳电池上，对于多晶硅太阳电池来讲，其转换效率的早期光致衰减幅度就很小。
由此可见硅片自身的性质决定了太阳电池性能的早期光致衰减程度。
因此要解决光伏组件的早期光致衰减问题。
就必须从解决硅片问题人手。
下面就几个方案进行讨论。
A、改进掺硼P型直拉单晶硅棒的质量
一些单晶棒的质量确实令人担忧，如果不能有效的改变这一状况将严重影响光伏产业的健康发展在掺硼直拉单晶产品中主要存在的问题和改进措施：
1）由于原始高纯多晶硅料短缺一些拉棒公司就掺人了一些不应该使用的基磷和其它有害杂质含量高的质次的硅料。
使用此类材料生产的太阳电池不但效率低，而且早期光致衰减幅度非常大。
我们强烈要求不使用低质量的硅料。
2）在高纯多晶硅料中掺人过多低电阻率N型硅料苰IC的废N型硅片等。
所制造出的掺硼CZ硅棒是一种高补偿的P型单晶材料。
尽管电阻率合适，但硼一氧浓度非常高从而导致太阳电池性能出现较大幅度的早期光致衰减。
我们强烈要求不使用低电阻率N型硅料。
3）一些公司拉棒工艺不过关，晶体硅中氧含量过高，内应力大，位错缺陷密度高，电阻率不均匀，都直接影响了太阳电池的效率及稳定性。
我们希望改进拉棒工艺。
控制氧含量。
用上述几种硅片制作的太阳电池有较大幅度的早期光致衰减，会超出客户所能接受的范围。
其实直拉单晶工艺是很成熟的，只要我们把好用料质量关，按正规拉棒工艺生产，硅棒的质量是可以得到较好控制的。
寰瀀愀最攀戀爀攀愀欀崀
B、利用磁控直拉硅单晶工艺（MCZ）改进单晶硅棒产品质量
此工艺不仅能控制单晶中的氧浓度，也使硅单晶纵向、径向电阻率均匀性得到改善这种工艺已在国内部分拉棒公司开始试用。
C、利用区熔单晶硅工艺（FZ）改进单晶硅棒产品质量
区熔单晶硅工艺避免了直拉工艺中大量氧进人硅晶体的固有缺陷，从而彻底解决了P 型（掺硼）太阳电池的早期光致衰减现象。
因FZ工艺成本较高，主要用于IC和其它半导体器件的硅片制造，但目前一些公司已对FZ工艺进行相关改造，降低了成本。
以适合于太
阳电池硅片的制造。
国内一些拉棒公司已开展了这方面的试制工作
D、改变掺杂剂，用镓代替硼
用掺稼的硅片制作的电池，没有发现太阳电池的早期光致衰减现象，也是解决太阳电池早期光致衰减的办法之一。
E、使用掺磷的N型硅片代替掺硼的P型硅片
使用诰硅片也是解决电池初试光致衰减问题的方法之一但从目前产业化的丝网印刷诰电池工艺来看，诰电池在转换效率和制造成本上还没有优势，一些关键工艺有待解决
4.2、对电池片进行先前光照衰减
由于光伏组件的早期光致衰减是由电池的早期光致衰减导致的，对电池片进行光照预衰减，使电池的早期光致衰减发生在组件制造之前。
光伏组件的早期光致衰减就非常小了，完全可以控制在测量误差之内。
同时也大幅度地减少了光伏组件出现热斑的几率。
5.0小结
提高了光伏组件的输出稳定性,为我们的用户带来更多的效益。
尽管通过光照预衰减是一种亡羊补牢的方法,但在硅片质量没有得到有效的改善之前,使用此方法是解决光伏组件早期光致衰减问题有效措施。
