电力电缆生产工艺流程图上课讲义

《电力电缆工序讲义》PPT课件

交联电缆工序讲义
电缆绝缘用聚乙烯中还有一些辅加剂，主要有以下几种：
交联剂〔如：过氧化物〕，使高分子材料由线型构造转化为体型构造；
防老剂，抑制或延缓聚合物的氧化反响；润滑剂，使聚乙烯易于加工。 1kV电压等级以上的交联绝缘电缆线芯有内外屏
蔽，内外屏蔽采用半导电材料，起均匀电场分布的作用〔导体外表不可能非常光滑〕。
交联电缆工序讲义
三、我公司交联电缆绝缘工序简表
型号
YJV、YJV22、 YJLV、YJLV22 JKYJ JKLYJ KYJV KYJV22 KYJVP KYJVP2 KYJVP2-22 KYJVR KYJVRP
电压等级 1kV 1kV
750kV
芯数单芯～5芯 1、2、4芯
1～37芯
挤出绝缘绝缘
《电力电缆工序讲义》 PPT课件
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
交联电缆工序讲义
一、概论
交联聚乙烯是对聚乙烯改性后得到的网状
—C—CH3 —C—CH3 CH4 H2O
交联附属物大局部随氮气排出，少局部残留在交联管内形成污垢。
我公司生产额定35kV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆，常用的有6kV、10kV和35kV三种电压等级，绝缘厚度分别为3.4、4.5、10.5。
交联电缆工序讲义
电缆型号如下： YJV、YJLV 交联聚乙烯聚氯乙烯护套电力电缆 YJY、YJLY 交联聚乙烯聚乙烯护套电力电缆 YJV22、YJLV22 交联聚乙烯钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23 交联聚乙烯钢带铠装聚乙烯护套电力电缆 Y缆JV32、YJLV32 交联聚乙烯细钢丝铠装聚氯乙烯护套电力电 YJV33、YJLV33 交联聚乙烯细钢丝铠装聚乙烯护套电力电缆 Y缆JV42、YJLV42 交联聚乙烯粗钢丝铠装聚氯乙烯护套电力电 YJV43、YJLV43 交联聚乙烯粗钢丝铠装聚乙烯护套电力电缆

电缆生产流程

– 束绞——构成绞线的各根单线虽然也是绞合在绞线中心周围，但各单线的绞向都相同，很难分出层次，单线排列也不是很有秩序。
– 同心复绞——绞合形式与同心层绞相同，所不同的是以股线代替同心层绞中的单线。股线为同心层绞的绞线或束线。
– 特种结构——不属于上述三种的其他结构。
10
绞合设备裸绞线和绞合线芯可概括为绞线和束线两种形式。所用的主要设备为：束丝机、管绞机、笼绞机等。
14
电缆绝缘挤出设备
15
成缆的定义：
– 将绝缘线芯按一定的规则绞合起来的工艺，包括绞合时线芯间空隙填充和在缆芯上包带的过程叫做成缆。
成缆的目的
– 满足多芯要求 – 电缆结构稳定 – 增加电缆柔软度 – 三相磁场抵消，减少损耗
16
成缆对于多芯的电缆为了保证成型度、减小电缆
的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。
1
电缆生产流程
电力电缆（电源线系列）的主要生产流程有以下几个步骤：
铜板熔炼铠装
外护套
轧制、拉丝缘
2
铜、铝单丝拉制电线电缆常用的铜、铝杆材，在常
温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
时间是人类发展的空间。2020年11月1 2日星期四12 时27分4 2秒00:27:4212 November 2020
科学，你是国力的灵魂；同时又是社会发展的标志。上午1 2时27 分42秒上午12 时27分0 0:27:42 20.11.1 2

电线电缆生产工艺流程备课讲稿

电线电缆生产工艺流程一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。

设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。

从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。

（2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。

特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。

反之，如果某个单元长度过长，则必须锯去造成浪费。

（3）质量管理大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。

质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。

因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。

事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。

它无法拆开重装。

电线电缆的质量管理，必须贯串整个生产过程。

质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。

2．生产工艺门类多、物料流量大电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。

电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。

因此，各种材料的用量、备用量、批料周期与批量必须核定。

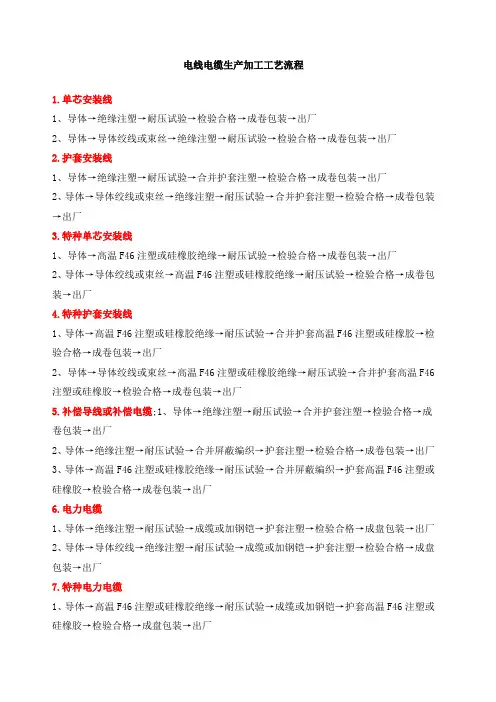

电线电缆生产加工工艺流程

电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆;1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆特种1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆特种1、PVC扁平电缆导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆又名：特种耐火电缆导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔反复→气体保护连续退火反复→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂。

电缆生产流程ppt课件

–特种结构——不属于上述三种的其他结构。
2023/12/1
绞合设备裸绞线和绞合线芯可概括为绞线和束线两种形式。所用的主要设备为：束丝机、管绞机、笼绞机等。
束丝机
管绞机
2023/12/1
绞合设备
36B 笼绞机
2023/12/1
绞线机与束丝机的比较
绞线机
1、生产规格大 2、可以分层绞合 3、不同绞笼可以不同方向 4、设备体积庞大、笨重、速度慢 5、不能连续放线 6、有退扭和不退扭两种方式 7、绞合有规律，结构尺寸精确
的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。
大部分电缆在成缆的同时伴随另外两个工序的完成：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不松散。
2023/12/1
电缆生产流程
电力电缆（电源线系列）的主要生产流程有以下几个步骤：
铜板熔炼铠装
外护套
轧制、拉丝内衬层
成品检测
退火成缆
束丝、绞线绝缘
2023/12/1
铜、铝单丝拉制电线电缆常用的铜、铝杆材，在常
温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
2023/12/1
电缆绝缘挤出设备
2023/12/1
成缆的定义：
–将绝缘线芯按一定的规则绞合起来的工艺，包括绞合时线芯间空隙填充和在缆芯上包带的过程叫做成缆。
成缆的目的
–满足多芯要求 –电缆结构稳定 –增加电缆柔软度 –三相磁场抵消，减少损耗

电线电缆基本工艺介绍PPT课件

第四章：扁电缆基本工艺介绍
3
河南科信电缆有限公司
什么叫电线电缆电线电缆就是传输电能、信息和实现电磁能转
换的产品。电线与电缆的区分
电线：额定电压低、结构比较简单、规格较小。电缆：电线的反之。没有明显的界线。
4
河南科信电缆有限公司
电压等级的表示方法额定电压U0/U(Um) ；例0.6/1（1.2）kV 在电缆的电压表示中 U0－－电缆设计用的导体对地或金属屏蔽之间
16
河南科信电缆有限公司
2、架空绝缘电缆
架空电缆系列 ………………………............省略
铝导体
……………………….........L
铝合金导体
……………………….........LH
交联聚乙烯绝缘 ……………………….........YJ
• 高密度聚乙烯绝缘……………………….........Y
14
河南科信电缆有限公司
• 标准内容包括： • 规定范围、引用文件、术语和定义、符号和代号
、使用特性、型号规格、技术要求、试验方法、验收规则、包装运输及贮存。
15
河南科信电缆有限公司
电缆型号
一、架空电缆代号 1、裸电线铝导体 ……………………….........L 绞制 ……………………….........J 铝合金线 ……………………….........LHA2 ……………………….........LHA1 铝包钢 ……………………….........LB2 ……………………….........LB1A或LB2A 钢线 ……………………….........G1A或G1B ……………………….........G2A或G2B ……………………….........G3A

电线电缆生产加工工艺流程

电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆;1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆特种1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆特种1、PVC扁平电缆导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆又名：特种耐火电缆导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔反复→气体保护连续退火反复→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂。

[技术相关]电力电缆生产工艺流程图

[技术相关]电力电缆生产工艺流程图1、非铠装型低压电力电缆
2、铠装型低压电力电缆
3 、低压变频电力电缆
4、耐火非铠装电力电缆
5、耐火铠装电力电缆
6、高压非铠装电力电缆
7、高压铠装电力电缆
