自动灭火、自动喷淋装置

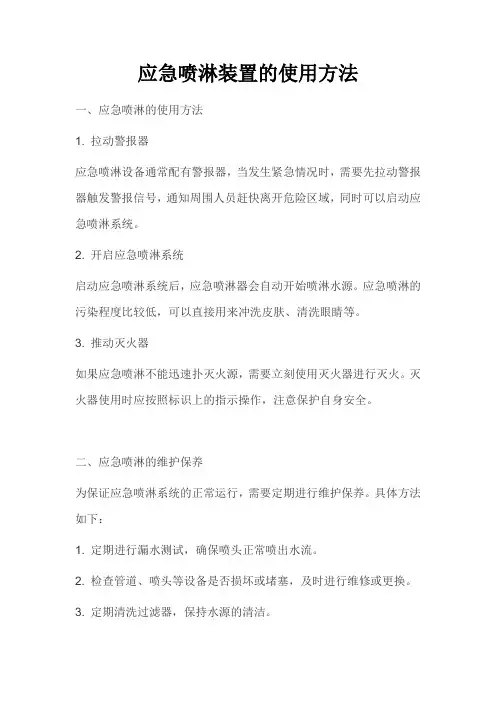

应急喷淋装置的使用方法
应急喷淋装置的使用方法
一、应急喷淋的使用方法
1. 拉动警报器
应急喷淋设备通常配有警报器，当发生紧急情况时，需要先拉动警报器触发警报信号，通知周围人员赶快离开危险区域，同时可以启动应急喷淋系统。
2. 开启应急喷淋系统
启动应急喷淋系统后，应急喷淋器会自动开始喷淋水源。
应急喷淋的污染程度比较低，可以直接用来冲洗皮肤、清洗眼睛等。
3. 推动灭火器
如果应急喷淋不能迅速扑灭火源，需要立刻使用灭火器进行灭火。
灭火器使用时应按照标识上的指示操作，注意保护自身安全。
二、应急喷淋的维护保养
为保证应急喷淋系统的正常运行，需要定期进行维护保养。
具体方法如下：
1. 定期进行漏水测试，确保喷头正常喷出水流。
2. 检查管道、喷头等设备是否损坏或堵塞，及时进行维修或更换。
3. 定期清洗过滤器，保持水源的清洁。
4. 注意定期更换水源，避免水质受到污染。
自动喷淋灭火系统系统
储水设备容量
储水设备的容量应根据灭火用水量和消防用水时 间进行计算，确保在灭火过程中用水充足。
3
储水设备维护
定期对储水设备进行检查、清洗和维修，保证其 正常工作，避免因漏水或水质问题影响灭火效果。
03 自动喷淋灭火系统的分类
按工作压力分类
低压系统
工作压力小于等于1.20MPa。
中压系统
工作压力介于1.20-3.50MPa之间。
高压系统
工作压力大于3.50MPa。
按使用环境分类
湿式系统
01
适用于室内温度不低于4度且不高于70度的环境。
干式系统
02
适用于室内温度高于70度或低于4度的环境。
预作用系统
03
适用于室内温度不低于4度且不高于70度的环境，但不适用于存
在大量灰尘、纤维或雾滴的环境。
按喷头开闭型式分类
闭打开喷 头进行灭火。
开式喷头
喷头平时处于开启状态，灭火时通过控制阀将水注入喷头进 行灭火。
04 自动喷淋灭火系统的应用 场景
商业建筑
商场
大型商场中，由于存在大量的可燃物品，一旦发生火灾，火势蔓延迅速。自动 喷淋灭火系统能够在火灾初期及时扑灭火源，有效降低火灾损失。
特点
具有快速响应、高效灭火、保护 范围广等优点，是常见的自动消 防系统之一。
工作原理
01
02
03
感应器感应火灾
系统中的感应器能够感应 到火灾发生时产生的热量、 烟雾或火焰，并向控制器 发送信号。
控制器启动喷水
控制器接收到感应器的信 号后，自动启动喷水灭火 装置，通过喷头喷水灭火。
自动灭火及喷淋施工验收标准
UDC中华人民共和国国家标准P GB 50261-96自动喷水灭火系统施工及验收标准Code for installation and commissioning of automaticfire-extinguishing sprinkler systems1996-09-02 发布 1997-03-01 实施国家技术监督局中华人民共和国建设部联合发布目次1 总那么 .................................................................. 错误!未定义书签。
2 术语 ...................................................................... 错误!未定义书签。
3 施工预备 .............................................................. 错误!未定义书签。
4 供水设施安装与施工 .......................................... 错误!未定义书签。
一样规定 .............................................................. 错误!未定义书签。
消防水泵和稳压泵安装 ...................................... 错误!未定义书签。
消防水箱安装和消防水池施工.......................... 错误!未定义书签。
消防气压给水设备 .............................................. 错误!未定义书签。
消防水泵结合器安装 .......................................... 错误!未定义书签。
5 管网及系统组件安装 .......................................... 错误!未定义书签。
消防自动喷淋灭火系统
消防自动喷淋灭火系统1. 简介消防自动喷淋灭火系统是一种自动喷淋灭火装置，用于在火灾发生时迅速进行灭火。
该系统通过探测器感应火源或烟雾信号，启动电磁阀，使喷淋头喷出高压水流，达到灭火的目的。
2. 分类消防自动喷淋灭火系统可以分为干式、湿式和预动式三种类型。
2.1 干式消防自动喷淋灭火系统干式消防自动喷淋灭火系统的水源不直接与喷头相连，水通过压力管道从水源处输送至干式喷头装置。
当火灾发生时，探测器感应到火源或烟雾信号后，自动开启干式灭火装置，通过气力或电力使干管内压力下降，进而开启干管阀门，喷头喷出水流进行灭火。
2.2 湿式消防自动喷淋灭火系统湿式消防自动喷淋灭火系统的水源通过直接连接喷头，待探测器感应到火源或烟雾信号后，自动开启电磁阀，使水从水源中涌出，并从喷头喷出。
2.3 预动式消防自动喷淋灭火系统预动式消防自动喷淋灭火系统是在干式和湿式消防自动喷淋灭火系统基础上发展而来的，其特点在于，在探测器在发现火源或烟雾信号时，除了自动装置自动开启外，会先发出警报，并通过人工操作确认是否需要灭火，在确认后再开启自动装置进行喷淋灭火。
3. 优势消防自动喷淋灭火系统具有以下优势：3.1 高效性消防自动喷淋灭火系统可以在火灾发生时及时启动，快速响应，自动进行喷淋灭火，大大提高了灭火效率。
3.2 节省人工消防自动喷淋灭火系统可以自动探测火源或烟雾信号，并自动进行喷淋灭火，省去了人工探测和灭火的过程，节省了人工和时间成本。
3.3 可靠性高消防自动喷淋灭火系统的感应设备和启动装置等关键部件都经过了多重检测和验证，具有很高的可靠性和稳定性。
4. 应用范围消防自动喷淋灭火系统广泛应用于建筑物、机场、车站、商场、工厂等场所，可以有效预防火灾的发生，减少火灾造成的损失。
5. 注意事项在安装和使用消防自动喷淋灭火系统时，需要注意以下事项：5.1 定期检查消防自动喷淋灭火系统应定期进行检查和维护，确保其正常运行和灭火效果。
5.2 涉水设备消防自动喷淋灭火系统涉及到水源设备和传输管道等设备，要注意其合理布局和使用。
自动喷淋技术要求
自动喷淋技术要求
一、自动喷淋技术简介
自动喷淋技术是一种新型的消防技术，它可以检测火灾的发生，并自动采取行动喷淋灭火，以阻止火势扩大，以保护安全。
自动喷淋技术由一种自动控制系统和一系列喷淋装置组成，它可以用于各种建筑物立面、内部空间、设备及设施的喷淋消防。
二、喷淋液体
三、自动控制系统
自动控制系统是自动喷淋技术的核心，它包括一系列的电子元件和热敏元件，可以检测火灾发生的位置，进行喷水或释放灭火剂的操作，并实时监控喷淋液体的状况。
四、控制装置
控制装置是自动喷淋技术的重要组成部分，它可以根据实际情况，控制出水和入水的流量和压力，以及喷淋液体的数量和级别。
同时，控制装置还可以控制喷淋系统的运行时间，可以消灭潜在的火灾和易燃物质。
确保自动喷淋技术能够有效的防止火灾发生，应有以下几项要求：（1）喷淋液体必须符合有关标准。
自动喷淋灭火系统施工方案
自动喷淋灭火系统施工方案1. 引言自动喷淋灭火系统是一种被广泛运用于各类建筑物和设施中的灭火装置，它能够在火灾发生时及时自动地喷射水雾或灭火剂，起到控制和扑灭火灾的作用。
本文档将针对自动喷淋灭火系统的施工方案进行详细介绍。
2. 施工前准备在施工自动喷淋灭火系统之前，需要进行一系列的准备工作，以确保施工的顺利进行。
具体的准备工作包括： - 制定施工计划：明确施工的时间、地点和工作内容。
- 资材采购：根据施工计划确定所需的喷淋头、管道、控制器等材料，并进行采购。
- 设备检修：对施工所需的设备进行检修和维护，确保其正常运行。
- 施工人员培训：培训施工人员对自动喷淋灭火系统的操作和维护知识。
3. 施工流程自动喷淋灭火系统的施工主要包括管道铺设、喷淋头安装、控制器连接和系统测试等步骤。
3.1 管道铺设首先，需要根据建筑物的结构特点和消防需求设计出合理的管道布局方案。
然后，按照设计方案进行管道的铺设。
具体的铺设步骤包括： 1. 根据设计方案确定管道的走向和位置。
2. 在墙壁和天花板上预留管道安装口，并安装好管道固定架。
3. 按照管道布局方案进行管道的切割和连接，使用合适的接头和密封材料进行连接。
3.2 喷淋头安装喷淋头的安装是自动喷淋灭火系统中的重要环节。
喷淋头的安装位置和数量应根据建筑物的类型和火灾风险确定。
安装喷淋头的步骤如下： 1. 根据设计方案确定喷淋头的安装位置。
2. 在喷淋头安装口处安装好喷淋头支架。
3. 将喷淋头安装在支架上，并使用合适的固定螺丝进行固定。
3.3 控制器连接控制器连接是自动喷淋灭火系统的核心部分，它负责监测火灾状况并控制喷淋系统的开启和关闭。
控制器连接的步骤如下： 1. 将控制器安装在合适的位置，并与电源进行连接。
2. 根据设计方案将控制器与各个喷淋头的电气线路进行连接。
3. 进行控制器的调试和参数设置，确保其正常运行。
3.4 系统测试在完成管道铺设、喷淋头安装和控制器连接后，需要进行系统的测试和调试，以确保其正常运行和灵敏度。
自动喷淋装置原理
自动喷淋装置原理自动喷淋装置是一种常见的消防设备，它能够在火灾发生时自动启动，迅速喷射出水雾或灭火剂，有效控制火势的蔓延，保护人们的生命和财产安全。
那么，自动喷淋装置的工作原理是什么呢？一、感应器的作用自动喷淋装置的核心是感应器，它能够感知到火焰、烟雾或者温度的变化，并将信号传输给控制器。
感应器通常采用红外线、光电二极管或热敏电阻等技术，通过对火灾相关参数的监测，及时发出报警信号。
二、控制器的功能控制器是自动喷淋装置的大脑，它接收感应器发出的信号，并根据预设的逻辑和程序，判断是否触发喷淋装置。
控制器通常还具备人工干预的功能，可以手动启动喷淋装置或者停止喷淋动作。
三、喷淋装置的工作原理当控制器判断需要启动喷淋装置时，它会通过电磁阀控制水源的通断。
当电磁阀打开时，水源将被送入喷淋装置的喷头中。
喷头通常采用多孔喷嘴或者旋转喷头，以形成水雾或喷射出水流。
水雾能够快速降低火灾现场的温度，抑制火焰的燃烧，而水流则可以直接冲击火源，迅速将火势扑灭。
四、供水系统的配套自动喷淋装置通常需要与供水系统配套使用，以保证喷淋装置在火灾发生时能够及时供水。
供水系统可以是自来水供水或者消防水泵供水，通过管道连接喷淋装置，以保证供水的稳定性和持续性。
总结起来，自动喷淋装置的工作原理就是通过感应器感知火灾信号，控制器判断是否启动喷淋装置，喷淋装置喷射出水雾或水流，控制火势的蔓延。
同时，配套的供水系统保证了喷淋装置的正常运行。
这种自动化的消防设备在火灾发生时能够迅速响应，有效地控制火势，保护人们的生命和财产安全。
通过不断的技术创新和改进，自动喷淋装置已经成为现代建筑消防系统中不可或缺的一部分，为人们的生活和工作提供了更加可靠的保障。
图解自动喷水灭火系统课件
精品
8
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求
（2）手动控制 将喷淋消防泵控制箱和雨淋阀的启动、停止触点直接引至 设置在消防控制室内的消防联动控制器的手动控制盘, 实现 喷淋消防泵和雨淋阀的直接手动启动、停止。
（3）联动反馈 喷淋消防泵控制箱接触器辅助接点的动作信号或干管水流开 关动作信号作为喷淋消防泵的联动反馈信号应传至消防控制 室, 并在消防联动控制器上显示。
精品
7
三、自动喷水灭火系统控制技术
2.预作用系统的联动控制要求 （1）自动控制 由同一报警区域内两个及以上独立的火灾探测器或一个火 灾探测器及一个手动报警按钮的报警信号, 作为雨淋阀开启 的联动触发信号, 由消防联动控制器联动控制雨淋阀的开启, 雨淋阀的动作信号应反馈给消防控制室, 并在消防联动控制 器上显示； 雨淋阀（或其后面的湿式报警阀的压力开关）的动作信号 作为喷淋消防泵启动的联动触发信号, 由消防联动控制器联 动控制喷淋消防泵的启动。
第二 二、自动喷水灭火系统工作原理 三、自动喷水灭火系统控制技术 四、自动喷水灭火系统的使用
精品
1
一、自动喷水灭火系统分类与构成
闭式系统 ——系统分类:
1、湿式喷水灭火系统； 2、干式喷水灭火系统； 3、预作用式喷水灭火系统。
——系统构成: 开式系统
预作 用阀
手动 自动
精品
12
作业思考题:
1.简述自动喷水灭火系统的分类。 2.简述自动喷水系统通用控制要求。 3.简述预作用自动喷水系统的联动控制要求。
精品
13
自动喷水灭火系统演示试验
训 练 塔 演 示 设 备 介 绍
___
精品
14
精品
