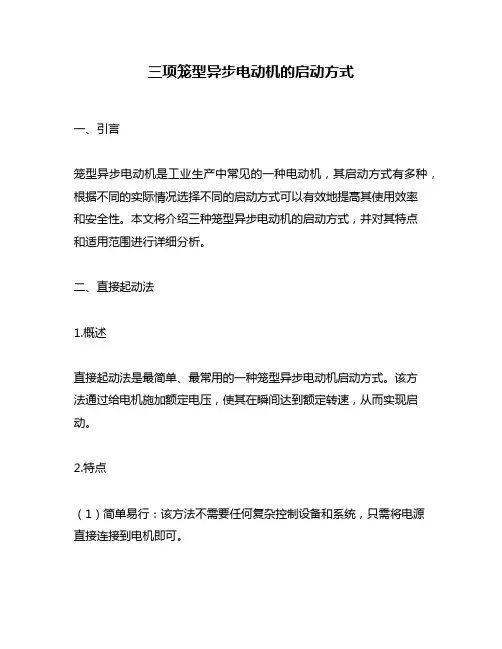

三项笼型异步电动机的启动方式
三项笼型异步电动机的启动方式一、引言笼型异步电动机是工业生产中常见的一种电动机，其启动方式有多种，根据不同的实际情况选择不同的启动方式可以有效地提高其使用效率和安全性。
本文将介绍三种笼型异步电动机的启动方式，并对其特点和适用范围进行详细分析。
二、直接起动法1.概述直接起动法是最简单、最常用的一种笼型异步电动机启动方式。
该方法通过给电机施加额定电压，使其在瞬间达到额定转速，从而实现启动。
2.特点（1）简单易行：该方法不需要任何复杂控制设备和系统，只需将电源直接连接到电机即可。
（2）启动时间短：由于直接起动法不需要任何预热措施，所以启动时间非常短，通常只需要几秒钟即可完成。
3.适用范围直接起动法适用于功率较小、负载轻、惯量小的笼型异步电动机。
但对于功率较大、负载重、惯量大的电机来说，该方法会导致较大的起始冲击和过载电流，容易损坏设备。
三、星型-三角型起动法1.概述星型-三角型起动法是一种常用的笼型异步电动机启动方式。
该方法通过将电机的绕组从星形连接转换为三角形连接，从而实现启动。
2.特点（1）启动电流小：由于在起始阶段，电机的绕组是以星形连接方式接通电源，此时电流较小，能够有效地减少起始冲击和过载电流。
（2）适用范围广：该方法适用于功率较大、负载重、惯量大的笼型异步电动机。
3.适用范围星型-三角型起动法适用于功率较大、负载重、惯量大的笼型异步电动机。
但对于功率较小、负载轻、惯量小的电机来说，该方法不仅无法发挥优势，反而会增加成本和复杂度。
四、自耦变压器起动法1.概述自耦变压器起动法是一种常用的笼型异步电动机启动方式。
该方法通过在启动过程中利用自耦变压器降低输入电压，从而实现启动。
2.特点（1）启动平稳：由于自耦变压器能够有效地降低输入电压，从而减少起始冲击和过载电流，使得启动过程更加平稳。
（2）适用范围广：该方法适用于功率较大、负载重、惯量大的笼型异步电动机。
3.适用范围自耦变压器起动法适用于功率较大、负载重、惯量大的笼型异步电动机。
异步电动机的启动方法
异步电动机的启动方法异步电动机是一种常见的三相交流电动机，广泛应用于工业、农业和家庭领域。
在使用异步电动机之前，我们需要采取一些启动方法，以确保电机能够正常启动和运行。
以下是几种常见的异步电动机启动方法：1. 直接启动法：直接启动法是最简单的一种启动方法，通过将三相电源直接连接到电动机的定子绕组上，实现电机的启动。
这种方法适用于小功率电机，但对于大功率电机来说，因电流过大可能对电网造成冲击，并且电机启动时的启动冲击会导致电机和负载的机械压力增大。
2. 延时启动法：延时启动法通过在电机启动前加入延时元件，延迟一段时间后再使电机启动。
这种方法可以减小电机启动时的启动冲击，缓解对电网的冲击。
常用的延时元件有延时继电器和延时电路等。
3. Delta-Start(星角启动)法：星角启动法是利用三角形运行方式和星形运行方式之间的切换来实现电动机的启动。
首先电路接法为星型，电动机启动后运行一段时间后，再切换为三角接法。
这样可以减小启动时的起动电流，减少对电网的冲击。
4. 自耦变压器启动法：自耦变压器启动法是通过改变电机的起动电压和起动电流，实现对电机的启动。
电机起动时，先将其连接到自耦变压器的低压侧，起动后逐步切换到高压侧，实现电机的启动。
这种方法可以减小电网上的启动电流，减少对电网的压力。
5. 变频器启动法：变频器启动法是使用变频器调整电源的频率和电压，控制电机的启动和运行。
变频器通过调整电源频率，使电机在低频率下启动，然后逐步提高频率和电压，实现电机的平稳启动。
这种方法对电网的冲击很小，并且可以实现对电机的精确控制。
总结起来，异步电动机的启动方法有直接启动法、延时启动法、星角启动法、自耦变压器启动法和变频器启动法等。
不同的启动方法适用于不同功率的电机，可以根据具体需求选择合适的启动方法。
除了启动方法外，还需要考虑电动机的负载情况、电网的供电能力以及安全措施等因素，以确保电动机能够安全、平稳地启动和运行。
浅析三相异步电动机的启动分类
直接 启动 是一 种最 简 单的 启动 方法 。当 电网容 量足 够 大 ，异步 电动机
的启动 使线 路端 电压 下 降不超 过５ ～ ｌ％ ，应 尽 量采 用直 接启 动 。通 常容 ％ ０时
量在７ ５ Ｗ ． Ｋ 以下 的三 相 异步 电动机 都 可 以直接 启动 。
１ ２降 压启 动 ．
动与Ｙ △ 启动 方法 之 间 。但 是采 用 此法 启动 的笼型 异 步 电动 机 ，其 定子 绕 一
组不但 为 三角 形 接法 ，有 抽 头 ，而 且需 要 专 门设计 ，制成 后 抽头 又 不 能随
意变动 ， 因此 限制 了此法 的应 用 。
变 频器 具 备所 有 软启 动器 功能 ，但 它 的价 格 比软 启动器 贵 得 多，结 构 也 复 杂得 多 。 由于其 价 格太 高 ，人 们 其 电抗值 可控 。 电抗 值 的变化 是通过 控制直 流励 磁 电流 ，改 变铁心 的饱和 度 实 现 的 ，所 以 叫做磁 控 软启 动 。它 具 有 晶闸 管软 启动 所 具有 的 几乎 全部 功 能 ，但是磁 控软 启动装 置需 要有相 对功率 较大 的辅助 电源 ，噪声也 较大 。 ４变 频量
电 子
麓■
科 学
浅 析 三 相 异 步 电 动机 的 启 动 分 类
孙 淼 洋
（ 宁铁道职业技术学院 辽 辽宁 锦州 １ １０ ） ２ ０ １
［ 摘
要］ 交流异步 电动机传统 的启动方 法有直接和 降压两种 。前者最简 便，但启动 电流大 ；后者启 动电流虽然 得到降低 ，但是启动 转矩较小 且不可调 ，启 动过 降压启动 软 启动 变 频器
三相 异步 电动 机 以其质 优 价廉 的优 点 ，在 工农 业及 日常生 活 中得 到广 泛应用 。但 是，它 的启动 性能 却相对 较差 ，主要 是启动 电流 过高 。本文 主要 介绍 了三相异步 电动 机常用 的启 动方法 ， 比较 了各 自的特 点及适用 场合 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机启动方法的选择和比较
1、直接启动
直接启动的优点是所需设备少，启动方式简单，成本低。
电动机直接启动的电流是正常运行的5倍左右，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5倍以上的，都可以直接启动。
这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。
对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。
直接启动可以用胶木开关、铁壳开关、空气开关（断路器）等实现电动机的近距离操作、点动控制，速度控制、正反转控制等，也可以用限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等。
2、用自偶变压器降压启动
采用自耦变压器降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转。
如启动电压降至额定电压的65％，其启动电流为全压启动电流的42％，启动转矩为全压启动转矩的42%。
自耦变压器降压启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经久耐用，维护成本低，适合所有的空载、轻载启动异步电动机使用，在生产实践中得到广泛应用。
缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱），自动控制要配置自偶变压器、交流接触器等启动设备和元件。
3、Y－△降压启动
定子绕组为△连接的电动机，启动时接成Y，速度接近额定转速时转为△运行，采用这种方式启动时，每相定子绕组降低到电源电压的58％，启动电流为直接启动时的33％，启动转矩为直接启动时的33％。
启动电流小，启动转矩小。
Y－△降压启动的优点是不需要添置启动设备，有启动开关或交流接触器等控制设备就可以实现，缺点是只能用于△连接的电动机，大型异步电机不能重载启动。
4、转子串电阻启动
绕线式三相异步电动机，转子绕组通过滑环与电阻连接。
外部串接电阻相当于转子绕组的内阻增加了，减小了转子绕组的感应电流。
从某个角度讲，电动机又像是一个变压器，二次电流小，相当于变压器一次绕组的电动机励磁绕组电流就相应减小。
根据电动机的特性，转子串接电阻会降低电动机的转速，提高转动力矩，有更好的启动性能。
在这种启动方式中，由于电阻是常数，将启动电阻分为几级，在启动过程中逐级切除，可以获取较平滑的启动过程。
根据上述分析知：要想获得更加平稳的启动特性，必须增加启动级数，这就会使设备复杂化。
采用了在转子上串频敏变阻器的启动方法，可以使启动更加平稳。
频敏变阻器启动原理是：电动机定子绕组接通电源电动机开始启动时，由于串接了频敏变阻器，电动机转子转速很低，启动电流很小，故转子频率较高，f2≈f1，频敏变阻器的铁损很大，随着转速的提升，转子电流频率逐渐降低，电感的阻抗随之减小。
这就相当于启动过程中电阻的无级切除。
当转速上升到接近于稳定值时，频敏电阻器短接，启动过程结束。
转子串电阻或频敏变阻器虽然启动性能好，可以重载启动，由于只适合于价格昂贵、结构复杂的绕线式三相异步电动机，所以只是在启动控制、速度控制要求高的各种升降机、输送机、行车等行业使用。
5、软启动器
软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控
制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管交流调压器。
运用不同的方法，改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。
在整个起动过程中，软起动器的输出是一个平滑的升压过程，直到晶闸管全导通，电机在额定电压下工作
软启动器的优点是降低电压启动，启动电流小，适合所有的空载、轻载异步电动机使用。
缺点是启动转矩小，不适用于重载启动的大型电机。
6、变频启动
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器具有调压、调频、稳压、调速等基本功能，因变频器具有良好的节能效果，是一种理想的节能设备，已广泛应用于各领域。
