铜排焊接工艺守则
文件代号
代替
SCB系列铜排焊接工艺
共2页
第1页
1适用范围
本工艺文件适用于干式变压器的铜排的焊接
2主要设备、工装及材料
设备：氩弧焊机
工装：
材料：氩气
3工具
手锤、夹紧钳
4工艺准备
4.1看清看懂图纸，并检查完式线图线圈是否符合图纸要求
4.2根据线较长型号选择正确铜排
4.3检查焊机和泊绕是否运行正常
5工艺要求
5.1焊接无毛剌，无焊瘤
5.2焊口平整，无焊接缺陷
6工艺过程
6.1接通焊机电源,打开电源开关
资料来源
编制
校核
审核
编制部门
标准化期
审定
工艺守则
文件代号
代替
SCB系列铜排焊接工艺
共2页
第2页
6.2打开氩气瓶及流量计开关,按下焊枪开关，选择合适的氩气流量(关闭焊枪1~10S后自动关气)
6.3将手工焊/氩弧焊枪开关置于氩弧焊位置
6.4调节焊枪电流调节旋钮，根据所焊材料的材质和厚度选择合适的焊接电流
6.5将焊枪对准好工件，按下焊枪开关（此开关在焊接过程中一直按下，保持连续供气），钨极离开时工件时，焊枪立即输出大电流使电弧引燃，预热，然后自动进入正常焊接电流进行焊接，在焊接过程中，根据不同的位置与角度，可适当地调节电流大小，焊枪角度等，使焊接顺利完成
6.6按下焊枪开关，焊接电流逐渐下降（下降时间固定），并熄弧，熄弧后不要立即移开焊枪，些时仍有延时送气，以保证焊缝不被氧化。
6.7焊接结束，关闭焊机电源正式开关和氩气瓶开关，切断焊机输入电源，切勿在开关开通状态下切断输入电源。
资料来源
编制
校核
审核
标记
处数
更改文件号
签字
日期
编制部门
标准化
铜的焊接工艺规程
铜及铜合金的焊接工艺钢与铜的焊接工艺。
钢与铜及铜合金焊接时的主要困难是在焊缝及熔合区易产生裂纹。
实践证实，为了保证焊缝具有足够高的抗裂性能，焊缝中铁的质量分数以控制在10%～43%为宜。
⑴焊接方法及焊接材料低碳钢与铜及铜合金焊接时，可以分别采用手弧焊、埋弧焊和钨极氩弧焊。
低碳钢与纯铜焊接时采用纯铜作为填充金属材料，如焊条TCu（T107）；钨极氩弧焊时，采用硅锰青铜QSi3-1焊丝。
低碳钢与硅青铜、铝青铜焊接时，可采用铝青铜作填充金属材料。
不锈钢与铜焊接时，采用镍或镍基合金作填充金属材料。
铜和铝的熔点相差达423℃，很难同时熔化，在熔池中会产生脆性化合物AlCu2、Al2Cu3、AlCu、Al2Cu等。
当铜铝合金中含铜量在12%～13%以下时，综合性能最好，所以常采用铝焊丝。
铜-铝接头的埋弧焊见图7-19。
为加速铜的熔化，焊丝应偏离铜板坡口上缘0.5～0.6δ(δ为焊件厚度)。
铜侧开半∪形坡口，铝侧为直边，坡口中预置ф3mm的焊丝。
当焊件厚度为10mm时，焊丝直径2.5mm，焊接电流400～420A，电弧电压38～39V，送丝速度332m/h，焊接速度21m/h。
焊后，焊缝金属中铜的质量分数8%～10%为符合要求铜具有优良的导电性、导热性、耐腐蚀性、延展性及一定的强度等特性。
在电气、电子、化工、食品、动力、交通及航空航天工业中得到广泛应用。
在纯铜（紫铜）中添加10余种合金元素，形成固溶体的各类铜合金，如加锌为黄铜；加镍为白铜；加硅为硅青铜；加铝为铝青铜等等。
铜及铜合金可用钎焊、电阻焊等工艺方法实现连接，在工业发达的今天、熔焊已占据主导地位。
用焊条电弧焊、TIG焊、MIG焊等工艺方法容易实现铜及铜合金的焊接。
影响铜及铜合金焊接性的工艺难点主要有四项元素：一是高导热率的影响。
铜的热导热率比碳钢大7~11倍，当采用的工艺参数与焊接同厚度碳钢差不多时，则铜材很难熔化，填充金属和母材也不能很好地熔合。
二是焊接接头的热裂倾向大。
焊接工艺通用工艺守则
1.主题内容与适用范围1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。
1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。
1.3本守则如与设计文件相矛盾之处，应以设计文件为准。
1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。
1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。
2.引用标准TSGR0004《固定式压力容器安全技术监察规程》GB150 《压力容器》GB151 《管壳式换热器》JB4710 《钢制塔式容器》JB4731 《钢制卧式容器》HG20584 《钢制化工容器制造技术要求》NB/T47015《压力容器焊接规程》NB/T47014《承压设备焊接工艺评定》NB/T47016《承压设备产品焊接试件的力学性能检验》TSG Z6002—2010《特种设备焊接操作人员考核细则》GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》HG20583《钢制化工容器结构设计规定》GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》GB986《埋弧焊焊缝坡口的基本形式和尺寸》3. 焊接材料3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。
3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。
3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。
铜管焊接安全技术操作规程
铜管焊接安全技术操作规程1. 引言铜管焊接是一种常见的焊接工艺，用于连接铜管零部件。
正确的焊接操作可以确保焊接接头的质量和安全性。
本文档旨在提供铜管焊接的安全技术操作规程，以确保焊接操作的安全性和有效性。
2. 安全准备在进行铜管焊接之前，必须进行适当的安全准备。
以下是一些建议的安全措施：•戴上防护眼镜和手套，以保护眼睛和手部免受火花和热浪的伤害。
•在焊接区域设置良好的通风系统，以避免吸入有害气体。
•避免穿着宽松的衣物和长发，以防止其被火花点燃。
•检查焊接设备是否正常工作，并保持设备清洁和维护良好。
•确保焊接区域周围没有可燃物和易燃物。
3. 焊接材料和设备在进行铜管焊接时，需要使用以下材料和设备：•铜管和焊材：选择合适的铜管和焊材，以确保焊接接头的质量和强度。
•焊接设备：使用适当的焊接设备，如电弧焊机或气焊设备。
4. 焊接准备在进行铜管焊接之前，需要进行焊接准备。
以下是一些建议的焊接准备步骤：1.清洁铜管表面：使用铜管刷清洁铜管表面，以去除污垢、油脂和氧化物。
确保焊接表面干净和光滑。
2.准备焊接接头：根据焊接要求，将铜管切割成适当的长度和形状。
3.定位和固定焊接接头：将铜管定位在焊接位置，并使用夹具或其他适当的工具将其固定。
5. 焊接操作在进行铜管焊接时，需要遵循以下步骤：1.打火：根据焊接设备的要求，正确地打开焊接设备并点燃火花。
2.焊条熔化：将焊条靠近焊缝，使其熔化并形成熔池。
3.均匀焊接：将焊条沿着焊接接头均匀地移动，确保焊条充分融化并与铜管接触。
4.检查焊接质量：焊接完成后，检查焊接接头的质量和强度，并进行必要的修复或重新焊接。
6. 安全措施在进行铜管焊接操作时，需要遵循以下安全措施：•避免长时间连续焊接，以防止焊接设备过热。
•定期检查焊接设备和焊接电缆，确保其正常工作。
•在焊接过程中保持焊接区域整洁，避免绊倒和意外事故。
•熄灭焊接火焰后，确保焊接设备和焊接区域完全冷却后才离开现场。
7. 总结铜管焊接是一项重要的焊接工艺，需要遵循特定的安全技术操作规程。

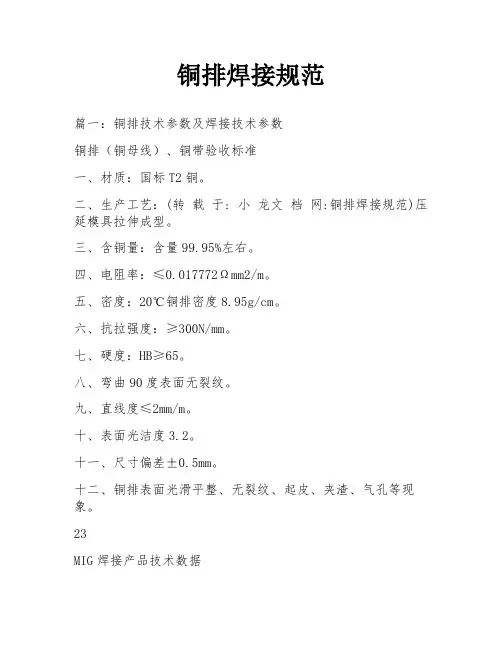

铜排焊接规范
铜排焊接规范篇一：铜排技术参数及焊接技术参数铜排（铜母线）、铜带验收标准一、材质：国标T2铜。
二、生产工艺：(转载于: 小龙文档网:铜排焊接规范)压延模具拉伸成型。
三、含铜量：含量99.95%左右。
四、电阻率：≤0.017772Ωmm2/m。
五、密度：20℃铜排密度8.95g/cm。
六、抗拉强度：≥300N/mm。
七、硬度：HB≥65。
八、弯曲90度表面无裂纹。
九、直线度≤2mm/m。
十、表面光洁度3.2。
十一、尺寸偏差±0.5mm。
十二、铜排表面光滑平整、无裂纹、起皮、夹渣、气孔等现象。
23MIG焊接产品技术数据科学的管理、高素质的职工队伍，不断创新、用户至上的发展目标，严格执行企业标准（Q/1-2006）、质量管理体系标准（ISO9001：2000），强有力的实施和完善，才能生产出用户满意的高品质、过硬的合格产品。
一、选材TMY 压延铜材执行标准：GB/T2040-1989TMY 压延铜软带执行标准：GB/T2059-2000二、制作工艺1、工艺流程：标准选材→下料→铜材端面两侧刨坡口（根据板材的宽、厚度确定坡口角度）→清理叠装→酸洗→表面处理→保温→焊接→清理毛刺→钻孔→表面抛光→导电面镀锡→整形→包装→入库。
2、国内铜母线焊接制作工艺简述：A、手工操作的普通电焊、氧焊、对焊、炭弧焊、乌极氩弧焊，焊接时受条件、气候等环境影响，容易形成虚焊、漏焊、脱焊、气泡、夹渣等缺陷，焊缝连接处存在电打弧、通电不畅、电耗大等缺点。
B、压接工艺：铜软带和铜母排截面相对，外加一个铜管，利用机械的压力成形。
它的缺点是：铜软带和铜母排之间有间隙，导电时依靠外面的铜管输送。
它的单块电流限于1000A以下，单块长度限1000cm以内，这样制作工艺在目前国内铝冶炼行业中最原始、最落后，这种工艺比普通焊接更容易产生电打弧、母排发热、电耗大等特点，绝对不能适应高压、大电流的铜母线使用。
C、我公司采用国际最先进的微电脑波形控制MIC/MAG气体保护焊，选用专用焊丝，采用全自动送丝焊接。
铜排制作工艺标准及其规章制度
铜排制作工艺及规程目录1．目的 (1)2. 制作人员要求 (2)3. 铜排加工设备的操作及维护 (2)4. 铜排的移动和存放 (3)5. 铜排的制作 (4)6．带电母线的安全防护 (6)7. 铜排的现场安装 (6)8．附表 (9)1．目的1.1本规程为车间的铜排制作质量起到重要保障作用。
1.2直接对铜排的制造工艺进行指导。
1.3本规程能规范车间制作铜排的协调性和统一性。
1.4本规程将减少制作铜排过程中的返工并提高制作铜排的效率。
1.5本规程是在所有国家标准的框架下结合本车间的实际情况制作的文件。
2.制作人员要求2.1制作人员必须经过铜排加工培训。
2.2制作人员必须逻辑思维能力较强（需具备一定的天赋条件）。
2.3制作人员必须有一定的体力。
2.4制作人员必须能吃苦耐劳。
3.铜排加工设备的操作及维护3.1制作人员必须完全按照设备的操作说明书来操作，不得违规操作造成人员、设备的损伤损坏。
3.2铜排机的模具以及配件要保持完好。
3.3设备必须定期保养。
3.4设备的管理保养制度要完善。
3.5多工位母线加工机3.5.1首次开机前必须先给油箱注油，以免损坏油泵。
3.5.2必须认真阅读使用说明书，熟悉机器的结构、性能和操作方法。
3.5.3不要带围巾或穿大衣之类的衣服操作。
3.5.4用正确的方法进行工作，以便在发生故障时尽快停车和摆脱危险。
3.5.5如果环境温度低于0℃时，工作前应先开机空转机分钟。
3.5.6安装、调试（对模、调整刀片间隙）或拆卸模具，必须由熟悉机器的人员按照规定的规程进行。
3.5.7当机器开动时，切勿把手或身体的一部分放在上下模（刀片）之间，以免发生事故。
3.5.8一切杂物及工具勿放在工作台上，以免轧入模具或刀口而造成事故。
3.5.9由于本机器可多人操作，所以必须有专人负责指挥生产。
3.5.10一定要根据铜排（或铝排）的厚度选择号剪切刀片和冲模的间隙及折弯圆角半径。
3.5.11在更换模具时一定要停机，以免发生危险。
铜管焊接安全技术操作规程
铜管焊接安全技术操作规程
铜管焊接是指通过使用热力作用，将铜管连接在一起的技术。
由于此技术使用高温，需要特别注意安全。
在进行铜管焊接前，必
须遵守以下操作规程：
一、准备工作：
1. 操作前，确保所有材料和工具都已准备齐全，并检查工具和
设备的各部分是否正常。
2. 进行铜管焊接的地方必须干燥、通风，禁止有易燃物品在操
作区域附近。
3. 工作时穿着适合的个人防护装备，如护目镜，手套，胶鞋等。
二、焊接操作：
1. 确定焊接点的位置，并将铜管放在焊接区域。
2. 在准备加热铜管前，将铜管内部和外表面清洁干净，确保表
面光洁。
3. 准备将两根铜管焊接时，先应将管子首先对位，使用卡子或
铜丝将二者固定。
4. 在加热和焊接过程中，应使用专业的焊接工具和材料，并必
须按要求正确使用焊接材料。
5. 确保加热到足够高的温度，使管子的端部充分热软化。
6. 在热软化的时刻，需将焊料加入到铜管的焊缝处，焊料由于
铜的化学特性，在微小氢原子影响下，会自动流到缝口处。
7. 焊接完成后，用铜管焊接剂将焊缝完全涂覆，避免焊缝上存
在任何裂缝、气孔等缺陷。
8. 小心操作，不要在焊接过程中受伤或者灼伤自己，确保操作安全。
三、后续处理：
1. 焊接后，焊缝和周围的区域应用温和的水流清洁干净，并排除氢气。
2. 检查焊缝的质量，如果有任何缺陷，应立即重新修补。
3. 操作结束后，清理所有工具和剩余材料，并妥善保管设备和工具。
总之，在进行铜管焊接的操作中，务必注意安全，遵守操作规程，以确保操作者的安全和焊接的质量。
铜排设计技术要求规范
铜排设计技术要求规范铜排是一种用于电子设备的金属导电材料，常见于电路板和电子组件中。
铜排设计技术要求规范主要包括以下几个方面：材料要求、尺寸公差、几何形状、电性能等。
一、材料要求：1.铜的纯度要求高，一般要求为99.9%以上，以确保导电性能良好。
2.铜排的表面应光滑，不得有明显的氧化或腐蚀现象。
3.铜排的表面规定不得有划痕、凹凸、气孔等缺陷，以保证其机械性能。
二、尺寸公差：1. 铜排的宽度、厚度、长度等尺寸要求应符合设计要求，一般公差为±0.5mm。
2. 铜排的孔径要求精确，一般公差为±0.05mm。
3. 铜排的孔距要求均匀，一般公差为±0.1mm。
三、几何形状：1.铜排的边缘应平整整齐，不得有毛刺或锯齿状。
2.铜排的角度要求清晰，一般公差为±1°。
3.铜排的形状要求符合设计要求，不得有变形或扭曲。
四、电性能：1.铜排的电导率要求高，一般要求为58MS/m以上，以确保其良好的导电性能。
2.铜排的电阻要求低，一般要求为10μΩ.m以下，以降低导线本身的损耗。
3.铜排的绝缘电阻要求高，一般要求为10^8Ω以上，以防止漏电和短路现象。
此外，铜排的金属皮肤效应和焊接性能也是设计中需要注意的要点。
金属皮肤效应指的是高频电流在导体表面聚集的现象，对于需要高频传输的情况，需要进行合适的设计以减小金属皮肤效应带来的损耗。
焊接性能包括铜排与其他元器件的连接方式、焊接接头的设计等，要求焊接牢固可靠，不得有松动或接触电阻过大的情况。
综上所述，铜排设计技术要求规范需要关注材料要求、尺寸公差、几何形状和电性能等方面，以确保铜排的质量和可靠性，提高电子设备的性能。
在实际设计过程中，还需根据具体的应用需求和标准要求进行细化和具体规定。
铜及铜合金焊接规程
铜及铜合金焊接规程(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铜及铜合金焊接规程本规程规定了铜及铜合金焊接的基本要求，适用于铜及铜合金的手工钨极氩弧焊、气焊、熔化极氩弧焊和自动埋弧焊等焊接的铜及铜合金制单层容器、衬铜容器的铜焊接工艺。
一、焊接用材料：1.焊接用氩气纯度≥%，露点≤-50℃，并应符合GB/T4842或GB10624的规定。
当瓶装氩气的压力≤时不宜使用。
当预热不方便或要求熔深较大时可用70%Ar+30%N2的混合气体。
氮和氦作保护气体是氩气时熔深的2~3倍，但氮气也容易气孔增多倾向。
2.手工钨极氩弧焊电极采用铈钨电极。
电极直径应根据焊接电流大小来选择（使用时一般比焊接电流所要求的规格大一号的钨极），3.焊剂主要作用是去除氧化膜和其它一些杂质，防止熔池金属氧化和其它气体侵入熔池，并改善液体金属的流动性。
使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧或用焊丝醮焊剂再焊接。
在气体保护焊时也可以使用焊剂以增强对熔池的保护作用。
4.对比较重要结构，为了消除氧的不良影响，必须选用含有铝、钛等强脱氧剂的焊丝；为了防止合金元素在焊接过程中氧化和蒸发：焊接黄铜（防止锌氧化和蒸发）时可选用含硅的焊丝并快速焊以减少高温停留时间，焊锡青铜（防止锡氧化和蒸发）时可采用含硅、磷等脱氧剂的焊丝并用硼砂和硼酸作熔剂，焊接铝青铜（防止铝氧化和蒸发）可采用氯化盐和氟化盐组成的熔剂。
5.二、施焊焊工：1.应按GB50236《现场设备工业管道焊接工程施工及验收规范》中的规定考试合格。
三、焊前准备：1.铜材坡口加工应采用机械方法（含剪切），如采用等离子火焰方法加工应从变色部分机械加工去掉不少于3mm，加工后的坡口表面应平整、光滑，不得有裂纹、分层、夹杂、毛刺、飞边和氧化色。
坡口表面应呈金属光泽；必要时对坡口及两侧不少于30 mm范围内一般应进行100%PT。
2.焊丝、坡口表面及其两侧不少于30 mm范围内必须表面的水、油污进行清理（包括去表面氧化膜、鳞片、污染和不合格的氧化色）。
母线(铜排)制作和安装工艺守则
XXXXXXXXXXXXXXXXXXXXX公司母线制作和安装工艺守则（文件编号：XXXXXXXXX 修订次数：0）编制：审核：批准：XXXX年XX月XX日发布XXXX年XX月XX日实施5.2 选择合适的下线途径后量线落料，用剥线钳剥去适量的绝缘层。
剥线长度参见表1。
清除表面氧化物及粘着物，不得损伤铜芯。
表1 5.3 选择合适的接线鼻，套在塑料线的导线芯上，用液压钳压紧，进行搪锡，然后选用合适的紧固件紧固。
注：10mm 2以下的单芯线可弯制羊眼圈并搪锡后安装。
5.4 除特殊要求以外软母线端头一律套橡胶软色管或在适当部位加上标记色标：A 相为黄色、B 相为绿色、C 相为红色、直流正极为棕色，负极为蓝色，中性线为淡蓝色，接地线为黄绿双色。
6 工艺要求6.1 母线的配置应横平竖直、层次分明、整齐美观，搭接处应自然吻合、妥贴，没有安装应力，搭接处的实际接触面积不小于母线截面的2倍。
6.2 母线除必要的弯曲及弧度外，本身不得有弯曲现象。
6.3 母线经落料、校直后表面应光洁平整，不应有明显的凹坑和伤痕，冲裁边缘要锉平、倒角。
6.4 母线的典型弯折形状见图1、图2所示，其弯曲半径按表2、表3中规定执行。
母线平弯时、折弯处不得出现裂纹，母线立弯时，弯曲处不得出现明显的折皱和扭曲现象。
图1 平弯 图2 立弯 6.5 母线的弯制及安装，应尽量考虑电器操作的安全，也应考虑留有用户引入线的足够距离及安装维修方便。
要特别注意的是空气断路器及熔断器上桩头接线应向里侧安装。
6.6 母线需要涂漆时，涂漆采用喷漆或刷漆。
色泽应均匀，边缘应齐整，不得有漏漆、流挂现象，母线搭接处不得沾漆。
同一元件、导线规格(mm 2) 剥线长度(mm) 10 10 16 12 25 14 35 1650母线制作和安装工艺守则编号/修订XXXXXXXXXX同一端的各相母线的涂漆界线应无明显不整齐现象，其搭接母线涂漆界限见图3，二次线接在母线上涂漆界限见图4。
铜排设计技术规范
铜排设计技术规范铜排是一种重要的电子元器件，广泛应用于电子设备中的电流传输和散热。
为了确保铜排的质量和安全性，设计和生产铜排时需要遵循一些技术规范。
1.材料选择：铜排通常采用电解铜材质，具有良好的导电性和导热性。
在选择材料时，应使用高纯度的电解铜，其铜含量应达到99.9%以上，以确保导电性能。
2.尺寸规范：铜排的宽度、厚度和长度可以根据具体的需求进行设计。
在确定尺寸时，应考虑所需的电流和散热能力，以及设备中的空间限制。
一般来说，较宽的铜排能够承载更大的电流，而较厚的铜排具有更好的散热能力。
3.焊接技术：铜排的连接通常采用焊接技术。
在焊接过程中，需要注意以下几点：-温度控制：焊接温度应控制在合适的范围内，不能过高或过低，以免影响铜排的性能。
-焊接时间：焊接时间应恰当，过长的焊接时间可能导致铜排氧化或失去原有的导电性能。
-焊接方法：可以采用手工焊接、波峰焊接或其他适当的焊接方法。
根据具体情况选择最合适的焊接方式。
4.表面处理：铜排的表面处理是为了提高其耐腐蚀性和导电性能。
常见的表面处理方法包括镀锡、镀金、镀银等。
选择合适的表面处理方法要根据具体的工作环境和要求进行。
5.电流容量计算：在设计铜排时，需要根据实际的电流要求对其电流容量进行计算。
电流容量的大小取决于铜排的尺寸、材料和散热能力等因素。
在计算电流容量时，应遵循相关的电气规范和标准。
6.散热设计：铜排在电子设备中的主要作用之一就是散热。
为了确保良好的散热效果，需要在铜排的设计中考虑以下几点：-散热面积：铜排的散热面积越大，散热效果越好。
可以通过增加铜排的尺寸或采用散热片等方式来增加散热面积。
-空间布局：铜排应合理布置在电子设备中，确保良好的空气流通和散热效果。
-散热介质：可以在铜排表面涂覆导热膏或使用散热胶带等方式来提高散热效果。
以上是设计铜排的一些技术规范。
在实际设计和生产过程中，还需要根据具体的应用需求和实际情况进行适当的调整和改进，以确保铜排的质量和性能。
