梁板结构设计
梁板结构
一、概述
装配式钢筋混凝土楼盖，楼板采用钢筋混凝土预制构件，便于工业化
生产，在多层民用建筑和厂房中应用较广。但是这种楼面整体性、抗 震性、防水性较差，不便于开设孔洞，因此对于高层建筑及有抗震要 求的建筑以及使用上要求防水和开设洞口的楼面，均不宜采用。 装配整体式钢筋混凝土楼盖，是将楼板中的部分构件预制，在现场 安装后，再通过现浇的部分连成整体。其整体性较装配式好又较现浇 式节省模板。但这种楼盖要进行混凝土二次浇灌，有时还需增加焊接 工作量。故多用于荷载较大的多层工业厂房，高层民用建筑及有抗震 设防要求的建筑。近几年我国较大城市住宅中多采用装配整体式，一 个房间整面墙、整块楼板均为一块板，生产比较工业化。
二、整体现浇式单向板肋形楼盖
应当指明，上述调整是在按弹性方法计算时才进行的。
采取上述调整措施，意味着可减少板、梁在支座处的转 动，以此来反映由于忽略支座对板、梁的约束作用而引起 的误差。在上述调整中，对板和次梁的调整幅度不一样， 是由于次梁对板的约束作用较主梁对次梁的约束作用大。 主梁和柱之间，在一定程度上也有类似的约束作用发生， 为偏于安全起见对主梁不予调整。
二、整体现浇式单向板肋形楼盖
塑性理论计算方法的基本概念 下面以图10-11所示的两跨连续梁为例，• 说明塑性变形内力重 分布的概念。梁承受均布恒荷载g及均布活荷载q，根据三种最不 利荷载组合，可画出它的弯矩包络图。若按弹性体系计算，支座 截面将按MBmax=-67.5kN· m配筋，跨中截面将按 M1max=46.8kN· m配筋。为了节约材料，现将支座截面的配筋减 少些，假设减少后按支座弯矩MB=47.25kN· m（约为0.7MBmax） 来配筋，跨中截面则仍按M1max来配筋，这样调整内力，是否会 影响连续梁的承载能力，现分析如下： 图10-11 两跨连续梁的弯距图（考虑塑性内力重分布）a)恒+活 1+活2 b)恒+活1 c)恒+活2 （１）当荷载布置为“恒＋活1”时， 跨中和支座产生的弯矩分别为46.8kN· m• 和45.18kN· m。由于跨 中钢筋未减少，而支座钢筋又是按弯矩为47.25kN· m配置的，大 于45.18kN· m，所以此时连续梁的承载能力是安全可靠的。
梁板结构模板图PPT课件
梁板混凝土构件的模板结构 梁板混凝土构件的支撑体系 梁板混凝土构件的高大模板体系 模板专项施工方案的编制
2011-12
1
一、梁板混凝土构件的模板结构
1 模板结构
设托木、夹木、 竖向立挡＠ 800
面板对接处设 帮条木
梁高＞400时， 应设主、次楞 木，次楞间距 ≯350
与墙交接处设封
口托木
垫
龙
扫 垫
4
一、梁板混凝土构件的模板结构
2 设计计算
永久荷载标准值 ➢ GK1--模板结构自重标准值:胶合板0.35kN/m2 ➢ GK2--新浇混凝土自重标准值：24kN/m3 ➢ GK3--钢筋自重标准值：楼板1.1kN/m3 梁1.5kN/m3 ➢ GK4--新浇混凝土对模板侧压力标准值（取较小值）
a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2 a=0.5 a=0.2
(m) (m) (m) (m)
(m)
(m) (m) (m) (m) (m) (m) (m)
1.8 /
/ 1.165 1.432 1.131 1.388 /
/
/
k
1.155
1.185
1.217
20≤H≤30 1.291
32
梁板混凝土构件的模板支撑体系
满堂支撑架（普通型）立杆计算长度系数μ1
立杆间距（m）
1.2×1.2
1.0×1.0
0.9×0.9 0.75×0.75 0.6×0.6
0.4×0.4
步距 （m）
最小跨度4
高宽比≯2
最小跨度5
高宽比≯2.5 最小跨度8
1-1梁板结构及单向板计算
♠ （1）按结构的受力形式分类：单向板肋梁楼盖、双向板 肋梁楼盖、井式楼盖、密肋楼盖、无梁楼盖； ♠ （2）按是否施加预应力分类：钢筋混凝土楼盖、预应力 混凝土楼盖（包括无粘结预应力混凝土楼盖P1-2）； ♠ （3）按施工方法分类：现浇式楼盖、装配式楼盖、装配 整体式楼盖（P2）。
♠ 现浇楼盖的刚度大，整体性好，抗震抗冲击性能好，对不 规则平面的适应性强，开洞方便。缺点是模板消耗量大，施 工工期长。 ♠ 装配式楼盖主要用在多层房屋，特别是多层住宅及工业厂 房。优点是施工速度快，节省模板，缺点是楼盖的刚度、整 体性和抗震性能较差。 ♠ 装配整体式楼盖是提高装配式楼盖的刚度、整体性和抗 震性能的一种改进措施，它集中了现浇式和装配式楼盖两者 的优点，克服了不足之处。
♠ (2)主梁纵向布置，次梁横向布置 ♥适用于横向柱距比纵向柱距大得多的情况。它的优点是 减小了主梁的截面高度，增大了室内净高。
♠ (3)只布置次梁，不布置主梁 ♥适用于有中间走道的楼盖。
楼盖结构平面布置时，应注意的问题：
♠ (1)要考虑建筑效果：如应避免把梁，特别是把主梁搁置 在门、窗过梁上，否则将增大过梁的负担，建筑效果也差。 ♠(2)要考虑其它专业工种的要求：如旅馆建筑中，要设置 管线检查井，若次梁不能贯通，需在检查井两侧放置两根 小梁。 ♠(3)在楼、屋面上有机器设备、冷却塔、悬吊装置和隔墙 等地方（集中力作用点处）宜设梁承重。
♠ 符号规定：作用在杆端的弯矩或剪力使杆件绕另一端顺时 针转动为正，反之为负。这样，弯矩传递系数就是正的1／2。
1.2.4 连续梁、板考虑内力重分布的计算
♠(1)内力重分布的概念 ♠ 超静定结构的内力不仅与荷载有关，而且还与结构的 计算简图以及各部分抗弯刚度的比值有关。 ♠钢筋混凝土结构，其截面的受力全过程一般有三个工作阶 段：开裂前的弹性阶段、开裂后的带裂缝阶段和钢筋屈服后 的破坏阶段。

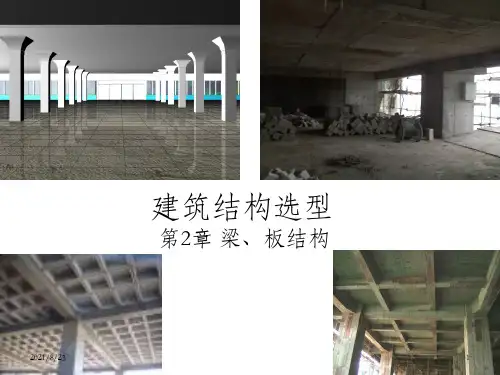

建筑结构选型------ 梁板结构
板=>梁=>柱或墙（双向板）；
4.板的力学分类：L1/L2≥3时为单向板；L1/L2≤2时为双向板；
2<L1/L2 <3时宜按双向板计算，当按单向板计算时，长向应配
足量钢筋。L1、L2分别为板的长边和短边。
2021/8/23
8
现浇肋梁楼盖
• 现浇单向板肋梁楼盖
主梁沿纵向布置 刚度差、开窗小、
降层高
•布置 双向密肋楼盖中楼板平面可以为方 形、矩形，也可为多边形。梁肋可 双 向布置，也可以三向布置，柱 距不宜大于12m。
•肋梁 肋间距常采用1.0- 1.5m．肋高可取 跨度的1/20-1/30，肋宽一般为 150200mm。当肋间距大于1m时，具 有美观的建筑造型效果，可以省去 吊顶，增加楼层净高。
• 现浇单向密肋楼盖
单向板密肋楼盖常用于长宽比大 于1.5的楼盖，跨度不宜大于6.0m， 肋高跨比一般可取1/18—1/20。 肋宽一般为80-120mm。
2021/8/23
16
现浇密肋楼盖结构
• 现浇双向密肋楼盖
双向矩形布置
•应用 当建筑的柱网为方形或接近方形时 常采用双向密肋楼盖形式。双向密 肋楼盖可用于建造一些中、大跨度 楼盖。
• 钢筋混凝土楼盖的分类
10a.盒子房 吊装过程
10.预应力箱型楼盖
10b.盒 子房吊 装过程
10c.盒子 房最终 效果
2021/8/23
7
现浇肋梁楼盖
• 现浇肋梁楼盖的特点、组成与传力路径
1.特点：梁板布置灵活，但要求较大的层高；
2.组成：板、次梁、主梁；
3.传力路径：板=>次梁=>主梁=>柱或墙（单向板）或
建筑结构选型
上翻梁结构设计
上翻梁结构设计
上翻梁是结构设计中的一种梁，其具体设计应考虑多方面因素，以下是一些基本的设计原则和注意事项：
连接方式：上翻梁与楼层处梁板的连接应确保稳固。
一种常见的做法是将上翻梁看作是预制好的梁直接放置在两侧梁上，但为了限制预制梁的位移，可能会重叠一个板厚。
受力特征：在竖向荷载作用下，该梁表现为纯粹的简支梁受力特征。
然而，这种梁不能承担扭矩。
如果上翻梁上面还有梁上柱，那么需要在垂直方向增设上翻梁以直接承受梁上柱该方向柱底弯矩，或者把支承该上翻梁的梁做成变截面，使该梁的所有纵筋都可靠锚入到两侧梁内，增加受扭纵筋。
安全考虑：设计上翻梁时，应避免存在安全隐患的做法。
例如，严格按照图纸施工的话，上翻梁与楼层处梁板的连接可能只有一个板的厚度，这种做法存在很大的安全隐患。
推荐的做法是在有上翻梁的区域，将两侧的梁局部做成变截面，将次梁纵筋可靠锚入梁内，使上翻梁实际受力与计算假定相一致。
总的来说，上翻梁结构设计需要综合考虑连接方式、受力特征和安全因素等多方面因素，以确保设计的稳固性和安全性。
同时，也需要遵循相关的设计规范和标准进行施工和验收。
梁板结构——1.2、整体式单向板梁板结构（课件）

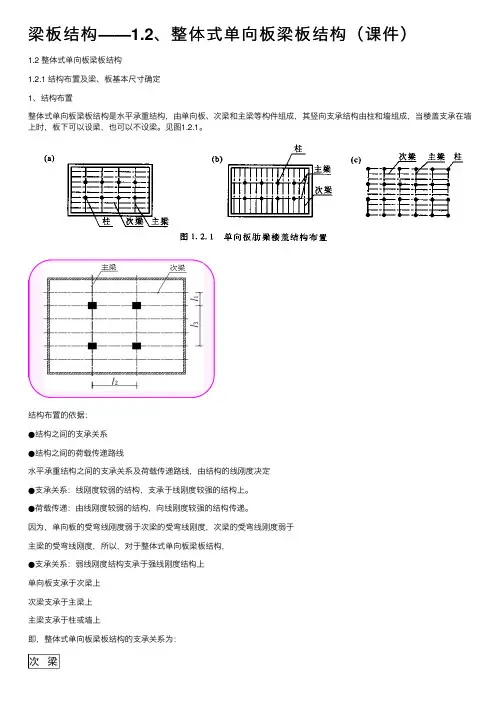

梁板结构——1.2、整体式单向板梁板结构（课件）1.2 整体式单向板梁板结构1.2.1 结构布置及梁、板基本尺⼨确定1、结构布置整体式单向板梁板结构是⽔平承重结构，由单向板、次梁和主梁等构件组成，其竖向⽀承结构由柱和墙组成，当楼盖⽀承在墙上时，板下可以设梁，也可以不设梁。
见图1.2.1。
结构布置的依据：●结构之间的⽀承关系●结构之间的荷载传递路线⽔平承重结构之间的⽀承关系及荷载传递路线，由结构的线刚度决定●⽀承关系：线刚度较弱的结构，⽀承于线刚度较强的结构上。
●荷载传递：由线刚度较弱的结构，向线刚度较强的结构传递。
因为，单向板的受弯线刚度弱于次梁的受弯线刚度，次梁的受弯线刚度弱于主梁的受弯线刚度，所以，对于整体式单向板梁板结构，●⽀承关系：弱线刚度结构⽀承于强线刚度结构上单向板⽀承于次梁上次梁⽀承于主梁上主梁⽀承于柱或墙上即，整体式单向板梁板结构的⽀承关系为：●荷载传递路线：由弱线刚度结构向强线刚度结构⽅向传递单向板上的结构荷载传递给次梁次梁的结构荷载传递给主梁主梁的结构荷载传递给柱或墙体即，荷载传递路线为：由图1.2.1可以看出，●次梁的间距为单向板的跨度●主梁的间距为次梁的跨度●柱或墙沿主梁⽅向的间距为主梁的跨度。
因此，整体式单向板梁板结构中，合理的结构布置，柱⽹、梁格划分，⼀般按下列原则进⾏：●在满⾜建筑物使⽤的前提下，柱⽹和梁格划分应尽可能规整，结构布置尽量简单、整齐、统⼀，以符合经济和美观的要求。
●梁、板结构应尽可能等跨度划分，以便于设计和施⼯。
●主梁跨度范围内，次梁根数宜为偶数，以使主梁受⼒合理。
2、梁、板基本尺⼨确定常⽤跨度：●单向板：1.7～2.7m，⼀般不宜超过3.0m；●次梁：4.0～6.0m；●主梁：5.0～8.0m 。
最⼩截⾯⾼度（厚度）与截⾯宽度：●单向板：111~3040h l ??=，应满⾜附录10的要求；●悬臂板：1112h l ≥，1l 为单向板的标志跨度，即，次梁间距。
梁板结构——整体式双向板梁板结构
1.3 整体式双向板梁板结构由两个方向板带共同承受荷载，在纵横两个方向上发生弯曲且都不能忽略的四边支承板，称为双向板。
双向板的支承形式：四边支承、三边支承、两边支承或四点支承。
双向板的平面形状：正方形、矩形、圆形、三角形或其他形状。
双向板梁板结构。
又称为双向板肋形楼盖。
图1.3.1。
双重井式楼盖或井式楼盖。
我国《混凝土结构设计规范》（GB50010-2002）规定：对于四边支承的板，●当长边与短边长度之比小于或等于2时，应按双向板计算；●当长边与短边长度之比大于2，但小于3时，宜按双向板计算；若按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；●当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。
1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板，在荷载作用下，板的荷载由短边和长边两个方向板带共同承受，各个板带分配的荷载，与长跨和短跨的跨度比值0201l l 相关。
当跨度比值0201l l 接近时，两个方向板带的弯矩值较为接近。
随着0201l l 的增大，短向板带弯矩值逐渐增大，最大正弯矩出现在中点；长向板带弯矩值逐渐减小。
而且，最大弯矩值不发生在跨中截面，而是偏离跨中截面，图1.3.2。
这是因为，短向板带对长向板带具有一定的支承作用。
2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下，板的竖向位移呈碟形，板的四角处有向上翘起的趋势。
●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板：●在裂缝出现之前，基本处于弹性工作阶段；●随着荷载的增加，由于两个方向配筋相同（正方形板），第一批裂缝出现在板底中央部位，该裂缝沿对角线方向向板的四角扩展，直至因板底部钢筋屈服而破坏。
●当接近破坏时，板顶面靠近四角附近，出现垂直于对角线方向、大体呈圆弧形的环状裂缝。
这些裂缝的出现，又促进了板底对角线方向裂缝的发展。
