可控硅调压器的应用及特点
可控硅电压调整器的原理特点及安装注意事项
可控硅电压调整器的原理特点及安装注意事项
可控硅电压调整器是一种以可控硅（晶闸管）为基础，以智能数字控制电路为核心的电源功率控制电器。
随着可控硅电压调整器取代直流发电机组用于直流拖动调速装置，广泛应用于轧钢、电解、电镀、机床、造纸、纺织、励磁等领域中，并且发挥着越来越重要的作用。
一、可控硅电压调整器概念
可控硅电压调整器又称晶闸管电压调整器。
它主要是利用变化的输入信号控制来晶闸管导通角，以改变输出电压值的调整器。
可控硅电压调整器和电流输出型仪表及≤kp-200A三相为600A、的可控硅元件配合，能作为单相或三相的电压功率调整，从而对电阻炉（或感应式加热炉）的炉温进行自动控制。
食品对可控硅采用移机触发方式，改变负载上每个作功波形的效值，可连续缓慢调压的方式调节加热功率，由于深度电压负反馈的作用，有良好的调整线性，电网波动的影响也减之最小。
二、可控硅电压调整器的工作原理及主要特点
1.可控硅电压调整器的工作原理。
可控硅电压调节器
可控硅电压调节器
本文介绍的调节器采用可控硅作控制元件，具有体积小、无噪音、电路简单可靠、使用方便安全、带载能力强、调节范围宽等特点，可广泛适用于各种灯具调光、电热器具调温和单相电动机调速等场合。
图1为电原理图。
刚接通220V市电时，双
向可控硅SCR的控制极
G上无电压，SCR处于
阻断(不导通)状态。
市电电压经负载、W、R1给C2充电，当C2两端电压上升到大于双向触发二极管ST的阻断电压值时，ST导通，从而使SCR 触发导通，将市电直接加至负载上。
图中W、R1、C2组成相移网络，R2是限流保护电阻。
SCR的触发角由C2的充电时间常数W、R1、C2决定，改变W的阻值，即可改变SCR 的触发角，从而就改变了流过负载的电流，于是，负载两端的电压值随着W值的改变而变化。
Cl、L组成抗干扰
电路，可有效抑制5kHz以内的射频干
扰。
本调节器的输出电压为0—220V，
带载能力为500W。
图2为印制板图。
可控硅交流调压器的工作原理及其相关应用
可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。
工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用。
1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。

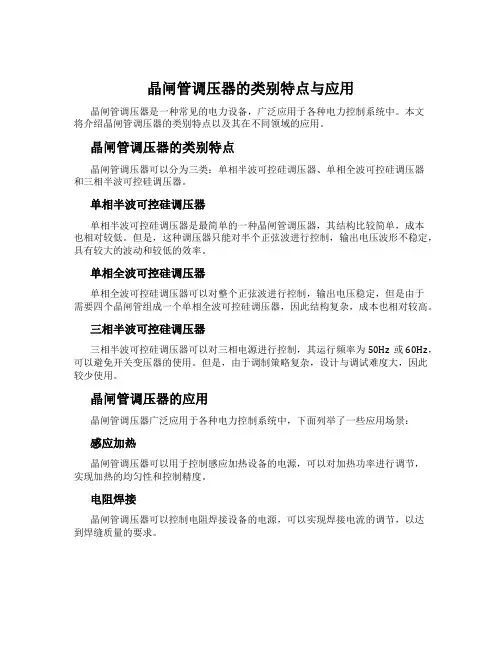

晶闸管调压器的类别特点与应用
晶闸管调压器的类别特点与应用晶闸管调压器是一种常见的电力设备，广泛应用于各种电力控制系统中。
本文将介绍晶闸管调压器的类别特点以及其在不同领域的应用。
晶闸管调压器的类别特点晶闸管调压器可以分为三类：单相半波可控硅调压器、单相全波可控硅调压器和三相半波可控硅调压器。
单相半波可控硅调压器单相半波可控硅调压器是最简单的一种晶闸管调压器，其结构比较简单，成本也相对较低。
但是，这种调压器只能对半个正弦波进行控制，输出电压波形不稳定，具有较大的波动和较低的效率。
单相全波可控硅调压器单相全波可控硅调压器可以对整个正弦波进行控制，输出电压稳定，但是由于需要四个晶闸管组成一个单相全波可控硅调压器，因此结构复杂，成本也相对较高。
三相半波可控硅调压器三相半波可控硅调压器可以对三相电源进行控制，其运行频率为50Hz或60Hz，可以避免开关变压器的使用。
但是，由于调制策略复杂，设计与调试难度大，因此较少使用。
晶闸管调压器的应用晶闸管调压器广泛应用于各种电力控制系统中，下面列举了一些应用场景：感应加热晶闸管调压器可以用于控制感应加热设备的电源，可以对加热功率进行调节，实现加热的均匀性和控制精度。
电阻焊接晶闸管调压器可以控制电阻焊接设备的电源，可以实现焊接电流的调节，以达到焊缝质量的要求。
电子装置晶闸管调压器可以用于向各种电子装置（如电视机、计算机等）提供稳定的电源，可保证电子装置工作的稳定性和精度。
照明设备晶闸管调压器可以用于调节照明设备的亮度，实现节能和环保的目的。
总结晶闸管调压器作为一种常见的电力设备，具有结构简单、调节范围宽、效率高、可靠性强等特点，被广泛应用于各种领域。
本文介绍了晶闸管调压器的类别特点以及在感应加热、电阻焊接、电子装置和照明设备等领域的应用，相信对读者有所启发。
可控硅的原理及应用
可控硅的原理及应用1. 可控硅的基本原理可控硅（也称为二极管可控硅或半导体可控硅）是一种半导体器件，它可以通过控制一个门极电流来控制电流通过器件本身。
它具有以下特点：•单向导电性：可控硅只能使电流在一个方向上通过。
当正向偏压施加在器件上时，电流可以通过，而在反向偏压下电流无法通过。
•可控性：可控硅可以通过施加一个符合特定条件的电压来控制电流的通断。
这个特定条件称为触发条件。
•一次触发：一旦可控硅被触发，它将保持导通状态，直到反向电流被施加或者正向电流降低到一个极低的水平。
可控硅的基本原理可以用以下的模型来描述：晶体管Q接收到一个触发电流和一个网格电流，它产生一个驱动电流。
驱动电流经过电感L并且由负载Rl分流。
电流经过驱动电流的时候，二极管可控硅开始导通，控制电流在电路中流动。
2. 可控硅的应用可控硅作为一种功能强大且可靠的电子器件，具有广泛的应用领域。
下面是一些常见的可控硅应用场景：2.1 电力控制可控硅可以用于电力控制领域，例如调光器、电炉、电动机控制等。
通过控制可控硅的触发条件和导通时间，可以实现对电力设备的精确控制，从而提高能效和降低功耗。
2.2 交流输电在交流输电系统中，可控硅被广泛应用于电力调节和稳定。
可控硅可以通过控制电流的相位和幅度来实现对交流电源的控制，从而提高电力系统的稳定性和可靠性。
2.3 电子变频器可控硅在电子变频器中扮演着重要的角色。
电子变频器用于控制交流电动机的速度和扭矩，通过改变交流电源的频率和电压。
可控硅可以实现对电动机的精确控制，从而提高系统效率和精度。
2.4 电压调节在一些特殊的工业应用中，可控硅可以用于电压调节。
通过调节可控硅的触发角度，可以控制输出电压的大小。
这种电压调节方式广泛应用于光伏发电、风力发电等领域。
2.5 高压直流输电可控硅在高压直流输电系统中也有重要的应用。
可控硅可以用来控制高压直流传输线路中的电流和电压，在电力输送过程中提供稳定可靠的输出。
3. 可控硅的未来发展随着科技的不断进步，可控硅技术也在不断发展和创新。

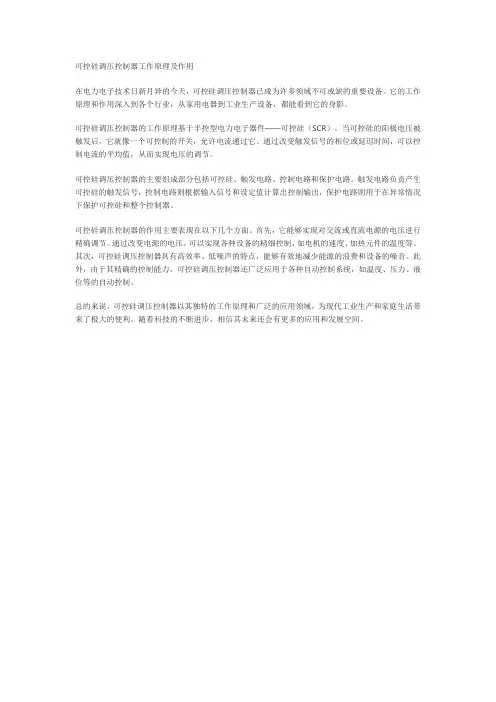

可控硅调压控制器工作原理及作用
可控硅调压控制器工作原理及作用
在电力电子技术日新月异的今天，可控硅调压控制器已成为许多领域不可或缺的重要设备。
它的工作原理和作用深入到各个行业，从家用电器到工业生产设备，都能看到它的身影。
可控硅调压控制器的工作原理基于半控型电力电子器件——可控硅（SCR）。
当可控硅的阳极电压被触发后，它就像一个可控制的开关，允许电流通过它。
通过改变触发信号的相位或延迟时间，可以控制电流的平均值，从而实现电压的调节。
可控硅调压控制器的主要组成部分包括可控硅、触发电路、控制电路和保护电路。
触发电路负责产生可控硅的触发信号，控制电路则根据输入信号和设定值计算出控制输出，保护电路则用于在异常情况下保护可控硅和整个控制器。
可控硅调压控制器的作用主要表现在以下几个方面。
首先，它能够实现对交流或直流电源的电压进行精确调节。
通过改变电源的电压，可以实现各种设备的精细控制，如电机的速度、加热元件的温度等。
其次，可控硅调压控制器具有高效率、低噪声的特点，能够有效地减少能源的浪费和设备的噪音。
此外，由于其精确的控制能力，可控硅调压控制器还广泛应用于各种自动控制系统，如温度、压力、液位等的自动控制。
总的来说，可控硅调压控制器以其独特的工作原理和广泛的应用领域，为现代工业生产和家庭生活带来了极大的便利。
随着科技的不断进步，相信其未来还会有更多的应用和发展空间。
简易可控硅调压调温电路（可控硅特性,工作原理,作用与检测）
简易可控硅调压调温电路（可控硅特性,工作原理,作用与检测）可控硅简介可控硅（Silicon Controlled RecTIfier）简称SCR，是一种大功率电器元件，也称晶闸管。
它具有体积小、效率高、寿命长等优点。
在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。
它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。
可控硅分单向可控硅和双向可控硅两种。
双向可控硅也叫三端双向可控硅，简称TRIAC。
双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。
其通断状态由控制极G决定。
在控制极G上加正脉冲（或负脉冲）可使其正向（或反向）导通。
这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。
可控硅的特性可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极A与阴极K间压降约为1V。
单向可控硅导通后，控制极G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压撤除或阳极A、阴极K之间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。
单向可控硅一旦截止，即使阳极A和阴极间又重新加上正向电压，仍需在控制极G和阴极K之间重新加上正向触发电压方可导通。
单向可控硅的导通与截止状态相当于形状的闭合和断开状态，用它可制成无触点开关。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时A1、A2间压降也约1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
双向可控硅及可控硅调压器的作用工作原理
双向可控硅及可控硅调压器的作用工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言双向可控硅及可控硅调压器是一种常用的电子元件，可以用来控制电路中的电压和电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文摘自再生资源回收-变宝网（）可控硅调压器的应用及特点
可控硅调压器简称晶闸管调功器，又称晶闸管调功器、晶闸管调压器、晶闸管调整器、可控硅调功器、可控硅调整器。
是一种以可控硅为基础，以专用控制电路为核心的电源功率控制电器。
一、可控硅调压器的应用
盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
二、可控硅调压器的特点
* 可用380V电源频率为50HZ/60HZ电网，特殊电压要求可定制。
* 采用移相式触发方式、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
* 能与国内外各种控制仪表、微机的输出信号直接接口。
* 一台仪表可以同时控制多台触发板。
* 具有软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
* 脉冲输出对称度小于0.1度。
* 同步电压范围宽。
