Q460钢板——高强度钢板)
Q460NE低合金高强度钢板
Q460NE低合金高强度
一、介绍：Q460低合金高强度钢，Q代表的是屈服强度的“屈”的拼音首拼，460代表的是最小屈服强度值，单位MPa，后边的字母（C、D、E、F）代表的是质量等级符号。
作者：zza7600
二、化学成分：
注:其中Q460E、F中的P、S含量分别是：0.02，0.01，其他化学元素含量和上表Q460C、D一样。
三、力学性能：
四、表面质量：钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对钢板有害的缺陷。
钢板不得有分层。
如有以上缺陷，允许清理，清理深度从钢板实际尺寸算起，不得大于钢板厚度公差之半，并应保证钢板的最小厚度。
缺陷清理处应平滑无棱痕。
五、用途：主要适应于制作高强度工程机械、煤矿液压支架、起重机吊臂支腿、车架、钢结构等，特别重要的是低温高强度结构件。
具有良好的塑性，韧性，冷冲压性能，用于工程机械，交通运输机械，建筑机械，农机机械，家电制造，制
管和轻工业一般结构件。
高强钢板热冲压成型概述
高强钢板热冲压成型概述高强度钢板是指牌号Q420钢，强度高，特别是在正火或正火加回火状态有较高的综合力学性能。
主要用于大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械及其他大型焊接结构件。
牌号Q460钢，强度最高，在正火，正火加回火或淬火加回火状态有很高的综合力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性的备用钢种。
用于各种大型工程结构及要求强度高，载荷大的轻型结构。
热冲压成形技术，是将硼钢钢板（初始强度为500～600MPa）加热至奥氏体化状态，快速转移到模具中高速冲压成形，在保证一定压力的情况下，制件在模具本体中以大于27℃/s的冷却速度进行淬火处理，保压淬火一段时间，以获得具有均匀马氏体组织的超高强钢零件的成形方式。
目前热成形用钢有4种：Mn-B系列,Mn-Mo-B系列, Mn-Cr-B系列,Mn-W-Ti-B系列(B钢的应用主要是为了提高钢板的淬透性)。
其中，汽车覆盖件热成形钢板一般分为带涂层钢板以及不带涂层钢板两种。
不带涂层钢板加热时需要保护气体保护，成形后一般需要喷丸处理，以消除表面的氧化皮。
热冲压成形技术分直接热成形以及间接热成形两种。
目前对汽车的碰撞安全性要求越来越高，同时，对汽车的二氧化碳排放量限制越来越严格。
因此，人们不得不努力一种质量较轻，同时强度又较高的汽车覆盖件生产工艺。
在高强度下，采用普通的冷冲压方式，最终成形零件的回弹以及模具的磨损等都难以解决，在这种情况下产生了热成形高强度马氏体钢及相应的工艺成形技术，其应用也取得了进一步的发展。
热冲压成形的优点：得到的是超高强度的车身零件；可以减轻车身重量；能提高车身安全性、舒适性；改善了冲压成形性；提高了零件尺寸精度；可以提高焊接性、表面硬度、抗凹性和耐腐蚀性；降低了冲压机吨位要求。
q460标准

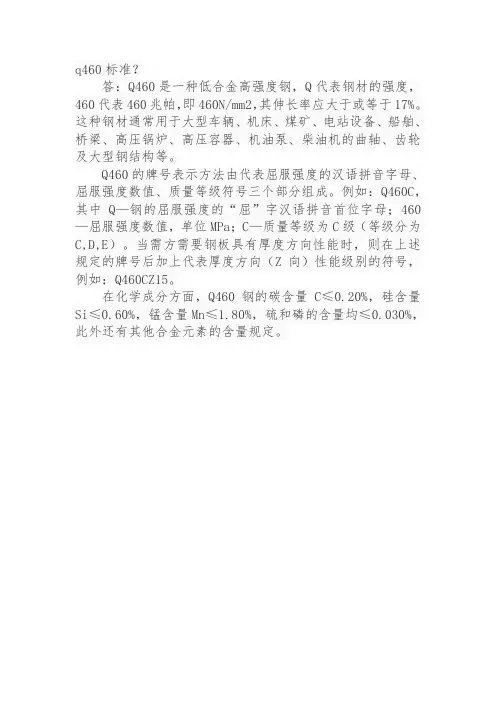

q460标准？
答：Q460是一种低合金高强度钢，Q代表钢材的强度，460代表460兆帕，即460N/mm2，其伸长率应大于或等于17%。
这种钢材通常用于大型车辆、机床、煤矿、电站设备、船舶、桥梁、高压锅炉、高压容器、机油泵、柴油机的曲轴、齿轮及大型钢结构等。
Q460的牌号表示方法由代表屈服强度的汉语拼音字母、屈服强度数值、质量等级符号三个部分组成。
例如：Q460C，其中Q—钢的屈服强度的“屈”字汉语拼音首位字母；460—屈服强度数值，单位MPa；C—质量等级为C级（等级分为C,D,E）。
当需方需要钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q460CZ15。
在化学成分方面，Q460钢的碳含量C≤0.20%，硅含量Si≤0.60%，锰含量Mn≤1.80%，硫和磷的含量均≤0.030%，此外还有其他合金元素的含量规定。
Q460NE正火、正火轧制钢板

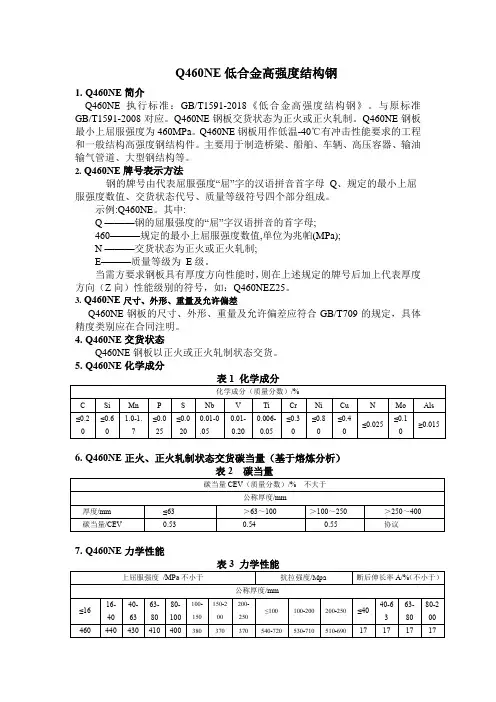

Q460NE低合金高强度结构钢
1.Q460NE简介
Q460NE执行标准：GB/T1591-2018《低合金高强度结构钢》。
与原标准GB/T1591-2008对应。
Q460NE钢板交货状态为正火或正火轧制。
Q460NE钢板最小上屈服强度为460MPa。
Q460NE钢板用作低温-40℃有冲击性能要求的工程和一般结构高强度钢结构件。
主要用于制造桥梁、船舶、车辆、高压容器、输油输气管道、大型钢结构等。
2.Q460NE牌号表示方法
钢的牌号由代表屈服强度“屈”字的汉语拼音首字母Q、规定的最小上屈服强度数值、交货状态代号、质量等级符号四个部分组成。
示例:Q460NE。
其中:
Q ———钢的屈服强度的“屈”字汉语拼音的首字母;
460———规定的最小上屈服强度数值,单位为兆帕(MPa);
N ———交货状态为正火或正火轧制;
E———质量等级为E级。
当需方要求钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，如：Q460NEZ25。
3.Q460NE尺寸、外形、重量及允许偏差
Q460NE钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定，具体精度类别应在合同注明。
4.Q460NE交货状态
Q460NE钢板以正火或正火轧制状态交货。
5.Q460NE化学成分
6.Q460NE正火、正火轧制状态交货碳当量（基于熔炼分析）
7.Q460NE力学性能
件。
主要用于制造桥梁、船舶、车辆、高压容器、输油输气管道、大型钢结构等。
10.国内外标准牌号对照。
Q460低合金高强度钢的焊接工艺分析

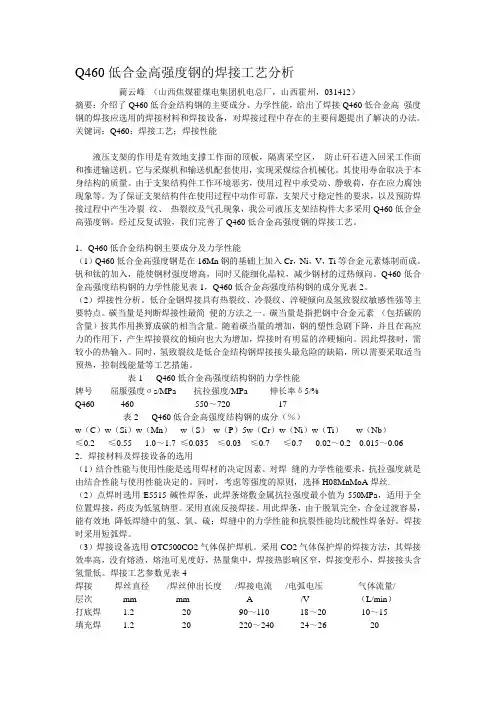

Q460低合金高强度钢的焊接工艺分析蔺云峰（山西焦煤霍煤电集团机电总厂，山西霍州，031412）摘要：介绍了Q460低合金结构钢的主要成分、力学性能，给出了焊接Q460低合金高强度钢的焊接应选用的焊接材料和焊接设备，对焊接过程中存在的主要问题提出了解决的办法。
关键词：Q460；焊接工艺；焊接性能液压支架的作用是有效地支撑工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。
它与采煤机和输送机配套使用，实现采煤综合机械化。
其使用寿命取决于本身结构的质量。
由于支架结构件工作环境恶劣，使用过程中承受动、静载荷，存在应力腐蚀现象等。
为了保证支架结构件在使用过程中动作可靠，支架尺寸稳定性的要求，以及预防焊接过程中产生冷裂纹、热裂纹及气孔现象，我公司液压支架结构件大多采用Q460低合金高强度钢。
经过反复试验，我们完善了Q460低合金高强度钢的焊接工艺。
1．Q460低合金结构钢主要成分及力学性能（1）Q460低合金高强度钢是在16Mn钢的基础上加入Cr，Ni，V，Ti等合金元素炼制而成。
钒和钛的加入，能使钢材强度增高，同时又能细化晶粒，减少钢材的过热倾向。
Q460低合金高强度结构钢的力学性能见表1，Q460低合金高强度结构钢的成分见表2。
（2）焊接性分析。
低合金钢焊接具有热裂纹、冷裂纹、淬硬倾向及氢致裂纹敏感性强等主要特点。
碳当量是判断焊接性最简便的方法之一。
碳当量是指把钢中合金元素（包括碳的含量）按其作用换算成碳的相当含量。
随着碳当量的增加，钢的塑性急剧下降，并且在高应力的作用下，产生焊接裂纹的倾向也大为增加，焊接时有明显的淬硬倾向。
因此焊接时，需较小的热输入。
同时，氢致裂纹是低合金结构钢焊接接头最危险的缺陷，所以需要采取适当预热，控制线能量等工艺措施。
表1 Q460低合金高强度结构钢的力学性能牌号屈服强度σs/MPa 抗拉强度/MPa 伸长率δ5/%Q460 460 550～720 17表2 Q460低合金高强度结构钢的成分（％）w（C）w（Si）w（Mn）w（S）w（P）5w（Cr）w（Ni）w（Ti）w（Nb）≤0.2 ≤0.55 1.0～1.7 ≤0.035 ≤0.03 ≤0.7 ≤0.7 0.02～0.2 0.015～0.06 2．焊接材料及焊接设备的选用（1）结合性能与使用性能是选用焊材的决定因素。
Q460钢板焊接过程中应注意的事项

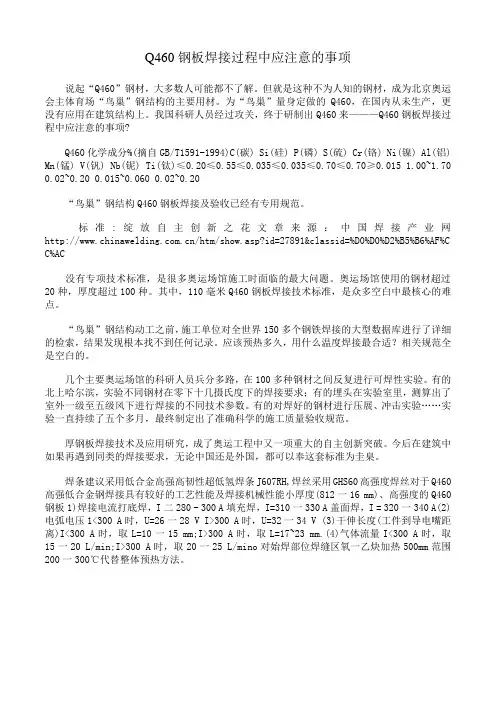

Q460钢板焊接过程中应注意的事项说起“Q460”钢材，大多数人可能都不了解。
但就是这种不为人知的钢材，成为北京奥运会主体育场“鸟巢”钢结构的主要用材。
为“鸟巢”量身定做的Q460，在国内从未生产，更没有应用在建筑结构上。
我国科研人员经过攻关，终于研制出Q460来———Q460钢板焊接过程中应注意的事项?Q460化学成分%(摘自GB/T1591-1994)C(碳) Si(硅) P(磷) S(硫) Cr(铬) Ni(镍) Al(铝) Mn(锰) V(钒) Nb(铌) Ti(钛)≤0.20≤0.55≤0.035≤0.035≤0.70≤0.70≥0.015 1.00~1.70 0.02~0.20 0.015~0.060 0.02~0.20“鸟巢”钢结构Q460钢板焊接及验收已经有专用规范。
标准:绽放自主创新之花文章来源：中国焊接产业网/htm/show.asp?id=27891&classid=%D0%D0%D2%B5%B6%AF%C C%AC没有专项技术标准，是很多奥运场馆施工时面临的最大问题。
奥运场馆使用的钢材超过20种，厚度超过100种。
其中，110毫米Q460钢板焊接技术标准，是众多空白中最核心的难点。
“鸟巢”钢结构动工之前，施工单位对全世界150多个钢铁焊接的大型数据库进行了详细的检索，结果发现根本找不到任何记录。
应该预热多久，用什么温度焊接最合适？相关规范全是空白的。
几个主要奥运场馆的科研人员兵分多路，在100多种钢材之间反复进行可焊性实验。
有的北上哈尔滨，实验不同钢材在零下十几摄氏度下的焊接要求；有的埋头在实验室里，测算出了室外一级至五级风下进行焊接的不同技术参数。
有的对焊好的钢材进行压展、冲击实验……实验一直持续了五个多月，最终制定出了准确科学的施工质量验收规范。
厚钢板焊接技术及应用研究，成了奥运工程中又一项重大的自主创新突破。
今后在建筑中如果再遇到同类的焊接要求，无论中国还是外国，都可以奉这套标准为圭臬。
q460b 高强度钢板
q460b是低合金高强度结构钢板安钢销售(GB ☏136继续播630*730*71) (GB1591-2008)q460b钢的牌号由代表屈服强度的汉语拼音字母，屈服强度数值，质量等级符号三个部分组成，例如：q460b其中：Q—钢的屈服强度的“屈”字汉语拼音首位字母；460b—屈服强度数值，单位MPa；b—质量等级为C级（等级分为A,B,C,D,E）。
A,B,C,D,E含义指冲击温度，A,B不做冲击温度 C -0度低温冲击D -20度低温冲击E -40度低温冲击当需方需要钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q460Z15。
Q460b，是一种低合金高强度结构钢。
执行标准：GB1591-2008，部分钢厂有自己的企业标准，基本上都是参照国标，大同小异。
Q460bQ460bQ460b用途大型船舶、桥梁、电站设备、中高压锅炉、高压容器、机车车辆、超重机械、矿山机械、及其他大型焊接结构件Q460b前景工程机械、矿山机械、电站设备、冶金机械、机车车辆、超重机械及其它结构件等制造企业舞钢合作生产，用于大型电站设备、机车车辆、超重机械、矿山机械建设项目中已经大量采用Q460钢板9000余吨。
在出口美国、加拿大、澳洲、印度、欧洲的前景一片看好。
规格产品名称规格材质宽度长度吨数块数总吨数高强板13 2.959 12.2 3.401 5 17.005高强板13 Q460C 2.92 8.7 9.572 1 9.572高强板14 Q460C 2.55 10.4 11.658 1 11.658高强板18 Q460C 2.55 10.6 11.882 1 11.882高强板20 Q460C 2.57 910.168 1 10.168高强板22 Q460C 2.57 10 11.298 1 11.298高强板28 Q460C 2.959 12.2 3.401 5 17.005 高强板30 Q460C 2.92 8.7 9.572 1 9.572高强板32 Q460C 2.55 10.4 11.658 1 11.658高强板36 Q460C 2.55 10.6 11.882 1 11.882高强板40 Q460C 2.57 910.168 1 10.168高强板42 Q460C 2.57 10 11.298 1 11.298高强板46 Q460C 2.959 12.2 3.401 5 17.005 高强板50 Q460C 2.92 8.7 9.572 1 9.572高强板56 Q460C 2.55 10.4 11.658 1 11.658高强板56 Q460C 2.55 10.6 11.882 1 11.882高强板56 Q460C 2.57 910.168 1 10.168高强板56 Q460C 2.57 10 11.298 1 11.298高强板Q460C 15 电议7.24 安钢安阳高强板Q460D 20 电议45.106 安钢安阳高强板Q460e 25 电议18.121 安钢安阳高强板Q460C 30 电议7.24 安钢安阳高强板Q460D 35 电议45.106 安钢安阳高强板Q460e 40 电议18.121 安钢安阳高强板Q460C 45 电议45.106 安钢安阳高强板Q460D 50 电议17.156 安钢安阳Z向钢Q460C-Z15 30 电议7.24 安钢安阳Z向钢Q460D-Z15 40 电议45.106 安钢安阳Z向钢Q460e-Z15 50 电议18.121 安钢安阳Z向钢Q460C-Z25 20 电议7.24 安钢安阳Z向钢Q460D-Z25 30 电议45.106 安钢安阳Z向钢Q460e-Z25 40 电议18.121 安钢安阳Z向钢Q460C-Z35 25 电议7.24 安钢安阳Z向钢Q460D-Z35 45 电议45.106 安钢安阳Z向钢Q460e-Z35 50 电议18.121 安钢安阳。
Q460CFD和Q460D区别和联系
Q460CFD是低焊接裂纹敏感性高强度钢板，CF表示低焊接裂纹敏感性的英文字母，质量等级有三个分别为（C、D、E），规定厚度在5mm-100mm之间，主要用于制作对焊接性要求高的水电站压力钢管、工程机械、铁路车辆、桥梁、高层及大跨度建筑，执行标准：YB/T4137-2013.
Q460CFD【订扎152*0375*0895】
一、Q460CFD化学成分
Q460CFD机械性能
二、
三、Q460CFD交货状态
3.1钢由转炉或电炉冶炼，并应进行炉外精炼
3.2 Q460CFD 钢板交货状态为热机械控制轧制（TMCP）、TMCP+回火或淬火+回火（调质），
具体交货状态由供需双方商定并在合同中注明
四、Q460CFD冲击功值
根据需方要求，钢板可按GB/T5313保证厚度方向性能，要求的厚度方向性能级别（Z15、Z25或Z35）在合同中注明
五、Q460CFD超声波探伤
根据需方要求，经供需双方协商，钢板可进行超声波检测，检测方法按GB/T2970或JB/T4730.3,检验方法和合格级别应在合同中注明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q460钢板高强度钢板
名称：高强度钢板
材质：Q390B/C/D/E、Q420B/C/D/E、Q460B/C/D/E、Q550B/C/D/E、Q620C/D/E Q690C/D/E、Q890C/D/E
作者：山东宝雷钢铁0635-8887186 135_6129_1801
轧制工艺
轧制工序控冷、控轧生产工艺条件不完善，终轧温度高（950～980℃），会导致冲击功检验不合格。
相关措施以化学成分优化、细化晶粒为主：
1、化学成分控制
钢中过高的钒含量会使强度增加、韧性降低，根据不同钒含量对冲击性能的影响变化规律，在保证碳当量的前提下，适当降低Q420B钢中钒含量，将钒含量内控标准定为0.04%～0.08%，钒含量过高，会使钢的脆性转变温度升高而降低冲击韧性。
还要通过控制钢中铝含
量细化晶粒提高冲击韧性。
炼钢过程加强脱氧、脱硫、脱气、软吹氩操作，保证钢中全氧含量≤17×10-6；连铸稳定拉速、过热度、结晶器液面等工艺参数，优化二冷配水，减轻铸坯成分组织偏析。
2、轧制工艺改进
严格按工艺规程要求控制加热过程，确保铸坯加热质量，以保证钢材内部组织均匀，无异常组织存在。
轧制过程中控制好生产节奏，降低终轧温度，保证低于940℃，充分发挥形变对钢材组织改善和晶粒尺寸控制的作用，使晶粒进一步细化。
