Q420钢板高强度钢板
Q420高强钢焊接工艺的研究
Q420高强钢焊接工艺的研究高强钢是一种具有优良力学性能的金属材料，在航空、航天、汽车、船舶等工业领域有着广泛的应用。
其焊接工艺研究对于提高焊接接头的性能和可靠性具有重要意义。
本文将探讨Q420高强钢焊接工艺的研究，主要包括焊接方法、焊接技术和焊接参数的优化等方面。
首先，焊接方法是研究焊接工艺的基础。
常用的高强钢焊接方法包括手工电弧焊、氩弧焊、埋弧焊、激光焊等。
不同的焊接方法适用于不同的焊接条件和需求。
例如，手工电弧焊适用于返修等小面积焊接，氩弧焊适用于焊接薄板等狭缝焊接，埋弧焊适用于焊接大型结构件等。
通过选择适合的焊接方法，可以提高焊接接头的质量和生产效率。
其次，焊接技术是研究焊接工艺的核心。
高强钢焊接技术包括预热、焊接顺序、焊接速度、焊接温度控制等。
预热是为了减少焊接应力和提高焊接接头的冷裂纹抗性。
焊接顺序是为了避免过高的焊接温度和应力集中。
焊接速度是为了控制热输入和焊接金属的冷却速度，以避免产生过多的残余应力。
焊接温度控制是为了保障焊接接头的性能。
通过采用合理的焊接技术，可以获得高强钢焊接接头的良好性能。
最后，焊接参数的优化也是研究焊接工艺的重要内容。
焊接参数包括焊接电流、焊接电压、焊接速度等。
这些参数的选择直接影响到焊接接头的质量和性能。
例如，过高的焊接电流和电压会导致焊接接头产生太大的焊接温度和残余应力，从而降低焊接接头的强度和韧性。
通过优化焊接参数，可以提高焊接接头的质量和可靠性。
综上所述，Q420高强钢焊接工艺的研究需要关注焊接方法、焊接技术和焊接参数的优化。
只有通过合理选择焊接方法、精确控制焊接技术和优化调整焊接参数，才能够获得高强钢焊接接头的良好性能，满足工程需求。
同时，还需要加强对焊接过程中的激光辐射、焊接残余应力等问题的研究，以进一步提高高强钢焊接接头的质量和性能。
c型钢q420执行标准
C型钢Q420执行标准详解一、引言C型钢是一种常见的钢材类型，在建筑、机械制造、汽车制造等领域有广泛应用。
Q420作为C型钢的一种高强度钢材，其执行标准对于保证产品质量、提高工程安全性具有重要意义。
本文将详细介绍C型钢Q420的执行标准，包括材料特性、化学成分、力学性能、生产工艺、检验与验收等方面。
二、材料特性C型钢Q420是一种低合金高强度结构钢，具有良好的焊接性能、冷弯性能和冲击韧性。
其主要特性包括：1. 高强度：Q420表示该钢材的最小屈服强度为420MPa，具有较高的承载能力。
2. 良好的塑性和韧性：C型钢Q420在低温下仍能保持较好的塑性和韧性，有利于抵抗冲击载荷。
3. 耐候性能：C型钢Q420具有一定的耐大气腐蚀性能，适用于户外环境。
三、化学成分C型钢Q420的化学成分应符合国家标准规定。
一般来说，其化学成分包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及一些合金元素。
具体的化学成分范围会根据不同产品和应用场景有所调整。
四、力学性能C型钢Q420的力学性能是衡量其质量和使用性能的重要指标。
根据执行标准，C型钢Q420需要满足以下力学性能要求：1. 屈服强度：不小于420MPa。
2. 抗拉强度：不小于500MPa。
3. 伸长率：不小于18%。
4. 冲击韧性：在规定温度下，冲击功应满足一定数值要求。
五、生产工艺C型钢Q420的生产工艺主要包括炼钢、连铸、轧制、冷却、矫直、切割等工序。
在生产过程中，应严格控制各工序的工艺参数，确保钢材的化学成分、组织结构和力学性能满足执行标准要求。
同时，采用先进的生产工艺和设备，有利于提高生产效率，降低成本，提高产品质量。
六、检验与验收为确保C型钢Q420的质量，执行标准中规定了严格的检验与验收要求。
在产品生产过程中，应对原材料、半成品和成品进行定期检验，确保产品质量符合标准要求。
在产品出厂前，还需进行外观检查、尺寸检测、力学性能试验等项目的验收检验。
Q420E钢板,Q420NE钢板切割,Q420ME钢板规格尺寸
Q420E钢板，Q420NE钢板切割，Q420ME钢板规格尺寸
Q420E是低合金结构钢，其代表标准为GB/T 1591-2018。
钢的牌号由代表屈服强度的汉语拼音字母，屈服强度数值，质量等级符号，三个部分按顺序排列组成，E—质量等级为E级（等级分为A,B,C,D,E），E级冲击温度为-40℃冲击。
Q420E钢板自身具备高强度高、高韧性、抗疲劳、抗冲击、耐磨和焊接易加工等优质性能。
Q420E钢板库存：#舞阳孙凡#
Q420E向性能板：
Q420E、Q420E-Z15、Q420E-Z25、Q420E-Z35
Q420E、Q420E-Z15、Q420E-Z25、Q420E-Z35
Q420E、Q420E-Z15、Q420E-Z25、Q420E-Z35
Q420E钢板通常用于制造桥梁、工程机械和船舶等领域中。
其性能与标准直接相关，标准的变迁和修改对于该钢板来说至关重要，因为这直接影响着其质量和性能。
Q420E钢板规格尺寸：
Q420E 10*2500*12000
Q420E12*2500*12000
Q420E 16*2500*12000
Q420E 18*2500*12000
Q420E 20*2500*12000
Q420E 30*2500*12000
Q420E钢板切割，Q420E钢板数控切割，Q420E钢板等离子切割，Q420E钢板激光切割
船舶及海洋工程用结构钢
耐磨钢
高层建筑用结构钢
桥梁结构用钢
锅炉及压力容器用钢
水电用钢
核电用钢
风电用钢。
Q420R钢板执行标准及交货状态

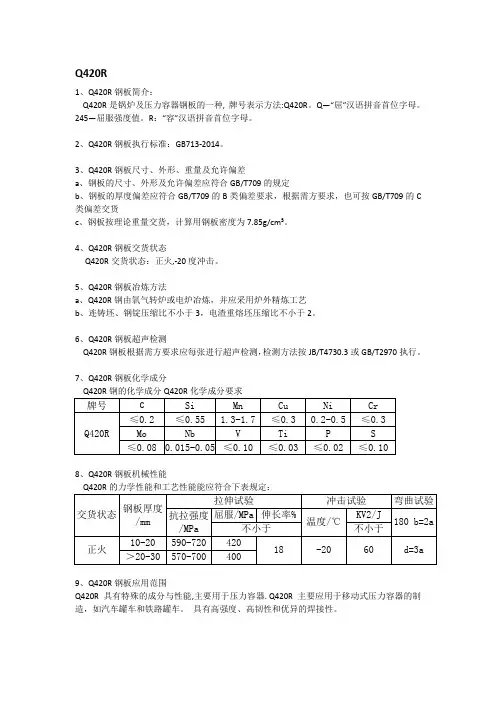

Q420R
1、Q420R钢板简介：
Q420R是锅炉及压力容器钢板的一种,牌号表示方法:Q420R。
Q—“屈”汉语拼音首位字母。
245—屈服强度值。
R：“容”汉语拼音首位字母。
2、Q420R钢板执行标准：GB713-2014。
3、Q420R钢板尺寸、外形、重量及允许偏差
a、钢板的尺寸、外形及允许偏差应符合GB/T709的规定
b、钢板的厚度偏差应符合GB/T709的B类偏差要求，根据需方要求，也可按GB/T709的C 类偏差交货
c、钢板按理论重量交货，计算用钢板密度为7.85g/cm³。
4、Q420R钢板交货状态
Q420R交货状态：正火,-20度冲击。
5、Q420R钢板冶炼方法
a、Q420R钢由氧气转炉或电炉冶炼，并应采用炉外精炼工艺
b、连铸坯、钢锭压缩比不小于3，电渣重熔坯压缩比不小于2。
6、Q420R钢板超声检测
Q420R钢板根据需方要求应每张进行超声检测，检测方法按JB/T4730.3或GB/T2970执行。
7、Q420R钢板化学成分
8、Q420R钢板机械性能
9、Q420R钢板应用范围
Q420R具有特殊的成分与性能,主要用于压力容器.Q420R主要应用于移动式压力容器的制造，如汽车罐车和铁路罐车。
具有高强度、高韧性和优异的焊接性。
Q420B,Q420C,Q420D,Q420E,安钢高强度钢
Q420是种低合金高强度结构钢，按GB3274-2007/1591-2008【安钢可联系我百度账号】简介Q420d是一种低合金高强度结构钢。
Q420d高强度钢，也是低碳钢。
只是它的抗拉强度比Q390提高了一点，Q420的抗拉强度是q420N/MM^2而Q390的抗拉强度是Q390N/MM^2,它的含碳量低不能调质等处理，还是无法机械精密部件，齿轮等工作。
做结构钢板理想的，强度比Q235高多了。
Q420C具有高的强度，良好的抗疲劳性能；高韧性和低的脆性转变温度；良好的冷成型性能和焊接性能；具有较好的搞腐蚀性能和一定的耐磨性能。
Q420简介化学性能拉松试验常用规格牌号:AH60A/AH60B/AH60C/AH60D/AH70A/AH70B/AH70C/AH70D/AH70DB/Q370C/Q370D/Q3 70e/Q390C/Q390D/Q390e/Q420C/Q420D/Q420e/Q460C/Q460D/Q460e/Q500C/Q500D /Q500e/Q550C/Q550D/Q550e我公司是一家股份制有限公司，可为用户提供各种材质、规格的锅炉板、容器板、高强板、45#钢、普碳低合金、低合金板等现货资源；定轧各种材质、规格的高建钢、Z向钢、高建Z向钢、管线钢、高强度低合金、锅炉板、容器板、45#钢、桥梁板、造船板、普板、低合金板、热轧卷板；冷轧卷板等安阳钢铁集团有限公司产品。
规格:品名材质规格价格可供量产地库存地高强板 Q420C 15 电议7.24 安钢安阳高强板 Q420D 20 电议45.106 安钢安阳高强板 Q420e 25 电议18.121 安钢安阳高强板 Q420C 30 电议7.24 安钢安阳高强板 Q420D 35 电议45.106 安钢安阳高强板 Q420e 40 电议18.121 安钢安阳高强板 Q420C 45 电议45.106 安钢安阳高强板 Q420D 50 电议17.156 安钢安阳Z向钢Q420C-Z15 30 电议7.24 安钢安阳Z向钢Q420D-Z15 40 电议45.106 安钢安阳Z向钢Q420e-Z15 50 电议18.121 安钢安阳Z向钢Q420C-Z25 20 电议7.24 安钢安阳Z向钢Q420D-Z25 30 电议45.106 安钢安阳Z向钢Q420e-Z25 40 电议18.121 安钢安阳Z向钢Q420C-Z35 25 电议7.24 安钢安阳Z向钢Q420D-Z35 45 电议45.106 安钢安阳Z向钢Q420e-Z35 50 电议18.121 安钢安阳高强板 13663 07 继续拨 3071安阳伟光高强板 Q550C 20 电议 45.106安阳伟光高强板 Q550C 25 电议 18.121安阳伟光高强板 Q550C 30 电议 7.24 安阳伟光高强板 Q550C 35 电议 45.106安阳伟光高强板 Q550C 40 电议 18.121安阳伟光高强板 Q550C 45 电议 45.106安阳伟光高强板 Q550C 50 电议 17.156安阳伟光高强板 Q500e 15 电议 7.24 安阳伟光高强板 Q500e 20 电议 45.106安阳伟光高强板 Q500e 25 电议 18.121安阳伟光高强板 Q500e 30 电议 7.24 安阳伟光高强板 Q500e 35 电议 45.106安阳伟光高强板 Q500e 40 电议 18.121安阳伟光高强板 Q500e 45 电议 45.106安阳伟光高强板 Q500e 50 电议 17.156安阳伟光高强板 Q500D 15 电议 7.24 安阳伟光高强板 Q500D 20 电议 45.106安阳伟光高强板 Q500D 25 电议 18.121安阳伟光高强板 Q500D 30 电议 7.24 安阳伟光高强板 Q500D 40 电议 18.121安阳伟光高强板 Q500D 45 电议 45.106安阳伟光高强板 Q500D 50 电议 17.156安阳伟光Q420应用前景主要应用于重要的（低温）高强度结构件、工程机械、矿山钢结构件等。
高强钢板热冲压成型概述
高强钢板热冲压成型概述高强度钢板是指牌号Q420钢，强度高，特别是在正火或正火加回火状态有较高的综合力学性能。
主要用于大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械及其他大型焊接结构件。
牌号Q460钢，强度最高，在正火，正火加回火或淬火加回火状态有很高的综合力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性的备用钢种。
用于各种大型工程结构及要求强度高，载荷大的轻型结构。
热冲压成形技术，是将硼钢钢板（初始强度为500～600MPa）加热至奥氏体化状态，快速转移到模具中高速冲压成形，在保证一定压力的情况下，制件在模具本体中以大于27℃/s的冷却速度进行淬火处理，保压淬火一段时间，以获得具有均匀马氏体组织的超高强钢零件的成形方式。
目前热成形用钢有4种：Mn-B系列,Mn-Mo-B系列, Mn-Cr-B系列,Mn-W-Ti-B系列(B钢的应用主要是为了提高钢板的淬透性)。
其中，汽车覆盖件热成形钢板一般分为带涂层钢板以及不带涂层钢板两种。
不带涂层钢板加热时需要保护气体保护，成形后一般需要喷丸处理，以消除表面的氧化皮。
热冲压成形技术分直接热成形以及间接热成形两种。
目前对汽车的碰撞安全性要求越来越高，同时，对汽车的二氧化碳排放量限制越来越严格。
因此，人们不得不努力一种质量较轻，同时强度又较高的汽车覆盖件生产工艺。
在高强度下，采用普通的冷冲压方式，最终成形零件的回弹以及模具的磨损等都难以解决，在这种情况下产生了热成形高强度马氏体钢及相应的工艺成形技术，其应用也取得了进一步的发展。
热冲压成形的优点：得到的是超高强度的车身零件；可以减轻车身重量；能提高车身安全性、舒适性；改善了冲压成形性；提高了零件尺寸精度；可以提高焊接性、表面硬度、抗凹性和耐腐蚀性；降低了冲压机吨位要求。
Q420GJC钢板420GJC钢板焊接要点
Q420GJC钢板420GJC钢板焊接要点420GJC钢板是一种高强度钢板，具有优良的焊接性能，在船舶、桥梁、建筑等领域被广泛应用。
焊接是将多个工件通过熔化和固化材料的方式连接起来，因此钢板的焊接质量直接影响到整体结构的强度和稳定性。
下面将介绍420GJC钢板焊接的要点。
1.材料准备：首先需要选购合格的420GJC钢板，并确保其表面没有明显的油污、腐蚀和杂质等。
焊接部位的附近应清理干净，确保焊接过程中没有杂物。
2.焊接工艺选择：420GJC钢板的焊接可采用手工弧焊、埋弧焊或气体保护焊等工艺。
选择合适的焊接工艺应根据具体的焊接需要进行评估，确保焊接质量。
3.焊接设备选择：选择适合420GJC钢板焊接的焊接设备和附件，如焊接电源、焊接电极、焊料和焊接辅助器具等。
确保焊接设备的质量和性能符合要求。
4.焊接焊缝准备：在进行420GJC钢板焊接前，应对焊缝进行准备。
首先进行坡口加工，常见的坡口形式包括直角坡口、V型坡口和U型坡口等。
然后对焊缝进行清洁处理，除去焊缝附近的氧化物、油污和杂质等。
5.焊接热输入控制：焊接时，需要控制热输入，避免过热和过度冷却。
过热可能导致钢板的烧损和变形，而过度冷却可能引起焊接接头的脆性。
因此，应合理控制焊接电流和焊接速度，避免温度超过420GJC钢板的热影响区。
6.焊接电流和焊接电压的选择：选择适当的焊接电流和焊接电压是确保良好焊缝形成的关键。
一般来说，焊接电流较大能够提供足够的热量，确保焊缝完全熔化；而焊接电压较低有利于焊接过程的稳定性。
在实际操作中，应根据材料的厚度、环境温度和焊接位置等因素进行调整。
7.焊接顺序：对于大面积的420GJC钢板焊接，焊接顺序的选择对于减小焊接应力和控制变形至关重要。
一般来说，从下至上进行焊接，从远离边缘的地方开始焊接，有助于减小热影响区域，降低应力和变形。
8.质量控制：焊接完毕后，应及时进行外观检查，检查焊缝是否饱满、无孔隙和裂纹等缺陷。
同时还需进行力学性能测试和非破坏性检测，以保证焊接质量符合要求。
Q420高强钢性能分析与焊接工艺评定[1]
![Q420高强钢性能分析与焊接工艺评定[1]](https://img.taocdn.com/s3/m/f9c2e704cf84b9d529ea7a2c.png)
Q242.0高Q强4钢2性0能焊分接析与性焊接试工验艺评定
• Ceq（IIW）=C+
（1）
• Ceq（JIS）=C+
（2）
根据JGJ81-2002规定：钢材碳当量小于 0.38，焊接难度一般；在0.38～0.45范围 内，焊接程度较难。
Q242.0高Q强4钢2性0能焊分接析与度区分原则
焊接难度影响
焊接难度
因素
一般
较难
难
节点复杂程度 和拘束度
简单对接、角 接，焊缝能自
由收缩
复杂节点或已 施加限制
收缩变形的措 施
复杂节点或局 部返修条件 而使焊缝不能 自由收缩
板厚 （mm）
t＜30
30≤t≤80
t＞80
受力状态
一般静载拉、压
静载且板厚方向受 拉或间接动载
直接动载、抗震设 防烈度大于8度
3.焊接工艺评定的相关内容
目的
验证拟定的焊接工艺方案是否正确 为制定焊接作业指导书提供可靠依据
依据※
• 选好规程事半功倍 Q420焊接工艺评定－JGJ81-2002《建筑钢 结构焊接技术规程》（ ？）
编制焊 接工艺 指导书
3.Q焊420接高强工钢艺性能评分析定与的焊接相工关艺评内定容
焊接工艺评定程序
（10）角焊缝 焊角尺寸hf过大
Q442.0高Q强4钢2性0焊能分接析与工焊艺接工评艺定评定
图 T形接头双面坡口
• hf≈t/2时，T形试样弯曲合格。
Q442.0高Q强4钢2性0焊能分接析与工焊艺接工评艺定评定 下图为试样120°弯曲后情况
图 hf较大的T形接头
图 hf较小T形接头
Q420高强钢性能分析与焊接工艺评定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q420钢板高强度钢板
名称：高强度钢板
材质：Q390B/C/D/E、Q420B/C/D/E、Q460B/C/D/E、Q550B/C/D/E、Q620C/D/E Q690C/D/E、Q890C/D/E
作者：山东宝雷钢铁0635-8887186 135_6129_1801
轧制工艺
轧制工序控冷、控轧生产工艺条件不完善，终轧温度高（950～980℃），会导致冲击功检验不合格。
相关措施以化学成分优化、细化晶粒为主：
1、化学成分控制
钢中过高的钒含量会使强度增加、韧性降低，根据不同钒含量对冲击性能的影响变化规律，在保证碳当量的前提下，适当降低Q420B钢中钒含量，将钒含量内控标准定为0.04%～0.08%，钒含量过高，会使钢的脆性转变温度升高而降低冲击韧性。
还要通过控制钢中铝含
量细化晶粒提高冲击韧性。
炼钢过程加强脱氧、脱硫、脱气、软吹氩操作，保证钢中全氧含量≤17×10-6；连铸稳定拉速、过热度、结晶器液面等工艺参数，优化二冷配水，减轻铸坯成分组织偏析。
2、轧制工艺改进
严格按工艺规程要求控制加热过程，确保铸坯加热质量，以保证钢材内部组织均匀，无异常组织存在。
轧制过程中控制好生产节奏，降低终轧温度，保证低于940℃，充分发挥形变对钢材组织改善和晶粒尺寸控制的作用，使晶粒进一步细化。
