电梯使用变频器可能出现的若干问题

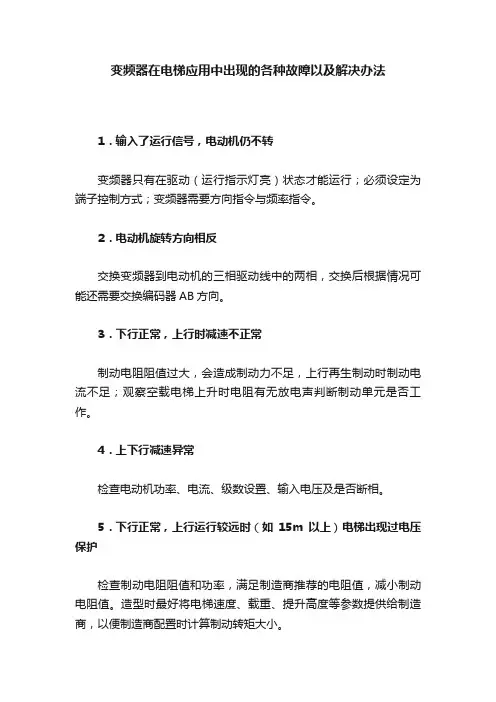

变频器在电梯应用中出现的各种故障以及解决办法
变频器在电梯应用中出现的各种故障以及解决办法1．输入了运行信号，电动机仍不转变频器只有在驱动（运行指示灯亮）状态才能运行；必须设定为端子控制方式；变频器需要方向指令与频率指令。
2．电动机旋转方向相反交换变频器到电动机的三相驱动线中的两相，交换后根据情况可能还需要交换编码器AB方向。
3．下行正常，上行时减速不正常制动电阻阻值过大，会造成制动力不足，上行再生制动时制动电流不足；观察空载电梯上升时电阻有无放电声判断制动单元是否工作。
4．上下行减速异常检查电动机功率、电流、级数设置、输入电压及是否断相。
5．下行正常，上行运行较远时（如15m以上）电梯出现过电压保护检查制动电阻阻值和功率，满足制造商推荐的电阻值，减小制动电阻值。
造型时最好将电梯速度、载重、提升高度等参数提供给制造商，以便制造商配置时计算制动转矩大小。
6．电动机过热长期低速高力矩运行；没有进行自学习而设定的参数差异太大；检修运行或者爬行运行没有在零速制动（检修运行最好使用点动运行，而不是多段速运行有较长的减速时间）。
7．电流不大，但是漏电保护断路器容易动作变频工作有漏电流产生，普通的漏电保护开关不能使用，需要使用专用型或者漏电检出值较高的断路器。
8．起动与停止振动方向指令、频率指令、制动控制的时间配合是否与制造商推荐值相差太远；编码器必须安装正常；电动机轴承与减速箱是否老化。
9．高速运行振动编码器安装必须正常；导靴安装是否太紧。
10．加速完成与减速开始有冲击感加减速参数是否正常设置。
11．电动机完全失控检查运行时变频器是否在驱动状态（最好通过变频器输出RUN状态与控制器进行联锁控制，保证变频器在参数设置等状态电梯不会运行）；控制器的运行指令与频率给定是否异常。
12．变频器干扰工频电源定购交流电抗器可以有效抑制谐波；减小载波频率也可减小谐波。
13．变频器过热变频器风扇是否损坏；机房温度是否过高；检查输出电流是否异常。
变频器常见故障及分析
变频器常见故障及分析
变频器，也叫做变频调速器，是一种用来改变电动机的运行频率来控制其转速的装置。
它广泛应用于各种工业领域，如制造业、化工业、建筑业等。
虽然变频器在使用中具有较
高的可靠性，但仍然会出现一些常见的故障。
下面将对变频器常见故障进行分析。
一、变频器无法启动
1. 供电故障：检查供电电源是否正常，确认变频器接收到正常的电源电压。
2. 控制信号故障：检查控制信号线路是否正常连接，确认控制信号有效。
3. 故障保护：检查变频器的保护设置，确认是否存在故障保护动作。
二、变频器运行不稳定
1. 参数设置不合理：检查变频器的参数设置，确认是否符合实际工况要求。
2. 电动机故障：检查电动机是否正常运行，是否存在断相、接线错误等问题。
3. 转矩控制不稳定：检查变频器的转矩控制参数，确认是否设置正确。
4. 外部扰动：检查变频器周围是否存在强电磁干扰、振动等影响稳定运行的因素。
五、变频器温度过高
1. 通风不良：检查变频器的通风系统是否正常工作，确认散热良好。
2. 负载过重：检查变频器的负载，确认是否超过了额定负载。
3. 环境温度过高：检查变频器周围环境温度，确认是否在规定范围内。
总结：在使用变频器时，如果出现故障，首先应进行故障排除的工作。
根据不同故障
的表现，可从供电、控制信号、参数设置、电动机、外部扰动等方面进行分析和解决。
定
期对变频器进行维护保养，提高故障预防能力，可以确保变频器的正常运行和延长使用寿命。
变频器常见故障及解决方法
变频器常见故障及解决方法
一、常见故障
1、变频器有问题，但不能启动
（1）变频器电源接触不良。
检查后重新接线即可。
（2）变频器驱动电路板引脚可能接错。
检查后重新接线即可。
（3）变频器驱动电路板的电阻可能变坏。
更换电阻后重新接线即可。
（4）变频器驱动电路板的双极场效应管可能变坏。
更换双极场效应
管或者更换变频器后重新接线即可。
2、变频器运行时变速度不稳定
（1）变频器控制参数设定不当，导致变速度不稳定。
将变频器控制
参数重新调整即可。
（2）负载不平衡，导致变速度不稳定。
可以重新调整负载以使其均衡。
（3）缺乏载荷将导致变速度不稳定。
检查缺乏载荷，如果没有损坏，可以重新调整变频器参数，使其运行稳定。
（4）电源接触不良，导致变速度不稳定。
检查接触器，如果不良，
可以重新接触或者更换新的接触器。
3、变频器运行时出现抖动
（1）变频器控制配置参数设定不当，导致变频器运行抖动。
重新调
整变频器控制参数，使其稳定运行。
（2）负载幅值过大，导致运行抖动。
调整负载以使其均衡，同时重新设定控制参数，使其稳定运行。
变频器十大故障现象和分析
变频器十大故障现象和分析变频器是一种用于调节电机转速的设备，常用于工业生产中。
然而，变频器在使用过程中可能会出现一些故障现象，影响其正常运行。
下面将列举变频器的十大故障现象，并进行分析。
1.变频器运行不稳定运行不稳定可能是由于输入电压波动、输出电压不稳定、电源负载不均衡等原因引起的。
解决方法包括检查电源电压、检查负载均衡、检查短路和接地等问题。
2.变频器频率输出不准频率输出不准可能是由于频率测量元件故障、参数设置不正确等原因引起的。
解决方法包括检查频率测量元件、重新设置参数等。
3.变频器出现过流保护过流保护可能是由于负载过重、输出电流不平衡、电源电压波动大等原因引起的。
解决方法包括降低负载、检查输出电流是否平衡、检查电源电压是否稳定等。
4.变频器出现过压保护过压保护可能是由于输入电压过高、输出电压不稳定等原因引起的。
解决方法包括调整输入电压、检查输出电压稳定性等。
5.变频器出现欠压保护欠压保护可能是由于输入电压过低、电源线路不稳定等原因引起的。
解决方法包括调整输入电压、检查电源线路稳定性等。
6.变频器出现缺相保护缺相保护可能是由于输入电压缺相、输出电压缺相、驱动系统故障等原因引起的。
解决方法包括检查输电网是否正常、检查驱动系统是否故障等。
7.变频器产生尖峰电压尖峰电压可能是由于电源电压不稳定、负载环境噪声等原因引起的。
解决方法包括安装稳压器、提升电源线路质量等。
8.变频器产生谐波谐波可能是由于负载非线性、电源波形失真等原因引起的。
解决方法包括安装滤波器、增加电容器容量等。
9.变频器出现过温保护过温保护可能是由于散热不良、环境温度过高等原因引起的。
解决方法包括改善散热条件、降低环境温度等。
10.变频器出现电机断相电机断相可能是由于电机线路接触不良、电机绕组短路等原因引起的。
解决方法包括检查电机线路连接、检查电机绕组是否短路等。
总结起来，变频器常见的故障现象有运行不稳定、频率输出不准、过流保护、过压保护、欠压保护、缺相保护、产生尖峰电压、产生谐波、过温保护和电机断相。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。
变频器常见的十大故障现象和故障分析
变频器常见的十大故障现象和故障分析变频器是一种将电源频率转成可调的输出频率的电子设备，广泛应用于各个领域。
然而，由于工作环境恶劣、使用不当等原因，变频器也会出现各种故障现象。
下面将介绍变频器常见的十大故障现象及其故障分析。
1.过载保护：变频器在过载时会自动保护，常见的原因包括负载过大、负载堵塞等。
解决方法可以是增加功率、排除堵塞等。
2.温度保护：变频器在温度过高时会自动停机保护。
可能的原因有散热不良、风扇故障等。
解决方法可以是增大散热面积、更换风扇等。
3.电机震动、噪声过大：可能的原因有机械设备故障、电机失衡等。
解决方法可以是检查设备并修复、进行平衡校正等。
4.输出电压不稳定：可能的原因包括输入电源波动、电压调节设备故障等。
解决方法可以是增加输入电源稳定性、更换电压调节设备等。
5.电流过大：可能的原因有电机负载过重、电机故障等。
解决方法可以是检查设备并修复、减小负载等。
6.电机启动困难：可能的原因有电机过载、供电电压不稳定等。
解决方法可以是检查电机负载、增加电源稳定性等。
7.变频器无法启动：可能的原因包括电源故障、控制信号不正确等。
解决方法可以是检查电源、检查控制信号等。
8.故障代码显示：变频器可能会显示各种故障代码，如过温故障、过流故障等。
根据故障代码可以进行相应的故障分析和解决方法。
9.控制系统失效：可能的原因有控制器故障、输入信号失效等。
解决方法可以是更换控制器、检查输入信号等。
10.输出频率不正常：可能的原因包括控制板故障、输出滤波器故障等。
解决方法可以是更换控制板、检查输出滤波器等。
综上所述，变频器常见的十大故障现象及其故障分析主要包括过载保护、温度保护、电机震动、噪声过大、输出电压不稳定、电流过大、电机启动困难、变频器无法启动、故障代码显示、控制系统失效和输出频率不正常等。
针对不同故障现象，可以通过检查设备、修复故障、增加稳定性等方式进行解决。
变频器常见的十大故障现象和故障分析
变频器常见的十大故障现象和故障分析变频器是电力电子设备，用于调节交流电动机的转速和转矩。
由于其复杂的结构和工作原理，变频器在长时间运行中有时会出现各种故障。
下面是变频器常见的十大故障现象和故障分析。
1.变频器启动失败故障分析：可能是电源电压不稳定、电源线路松动、主电路元件损坏等原因导致的。
解决方法是检查电源电压是否符合要求，检查电源线路和主电路元件，及时更换损坏的元件。
2.变频器输出电压波动大故障分析：可能是控制板电源电压不稳定、控制板微调电位器设置不正确、输出电感线圈故障等原因导致的。
解决方法是检查控制板电源电压是否稳定，调整微调电位器，更换损坏的电感线圈。
3.变频器频率不稳定故障分析：可能是控制信号干扰、控制电路故障、传感器故障等原因导致的。
解决方法是消除控制信号干扰，检查控制电路和传感器，并及时更换故障部件。
4.变频器过热故障分析：可能是通风不良、负载过重、变频器散热器故障等原因导致的。
解决方法是改善通风条件，减少负载或增加散热措施，修复散热器故障。
5.变频器输出电流过大故障分析：可能是负载过重、变频器输出电容故障、主电路元件损坏等原因导致的。
解决方法是减少负载，更换损坏的输出电容和主电路元件。
6.变频器频率丢失故障分析：可能是控制信号干扰、控制板电源问题、控制板故障等原因导致的。
解决方法是消除干扰，检查电源和控制板，修复或更换故障部件。
7.变频器电机无法启动故障分析：可能是电源电压不足、控制信号传输故障、电机故障等原因导致的。
解决方法是检查电源电压，检查控制信号传输线路，检修电机或更换故障部件。
8.变频器运行不稳定故障分析：可能是传感器故障、控制电路故障、控制信号不稳定等原因导致的。
解决方法是检查传感器，检查控制电路，稳定控制信号。
9.变频器显示屏无法正常显示故障分析：可能是显示屏背光灯故障、控制板显示模块故障等原因导致的。
解决方法是检查显示屏背光灯，更换控制板显示模块。
10.变频器报警故障分析：可能是过流、过压、过热等保护功能触发导致的。
变频器的常见故障原因及处理办法
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伴随着大功率晶闸管(SCR)大功率晶体管(GTR)和新型场效应晶体管(IGBT)的相继问世，变频调速技术从20世纪60年代出现至今已日趋成熟，在各电气领域普及使用。
电梯等特种机电设备也不例外，变频器也使设备的技术含量、性能得以突飞猛进，与传统的调速方式比较其效果是鲜而易见的。
它使得电梯效率提高、运行平稳、设备寿命延长，结合PLC或微机控制，更显示无触点控制的优越性：线路简化、控制灵活、运行可靠、维护和故障监测方便。
由变频器的工作原理可知，必须满足一定的安装要求才能正常工作，变频器本身也不可避免产生谐波干扰和电磁辐射等常见问题，然而电梯的功率较大、工作环境较差、安全系数要求高，因此，引发了在安装使用与维护变频器的若干问题。
1、谐波干扰问题
1.1干扰的产生机理
变频器的主电路一般是交-直-交形式，即整流部分(AC/DC)和逆变部分(DC/AC)组成，先将电源进行三相桥式整流，再由大功率晶体管开关元件进行DC/AC转换。
在输入部分，输入电压是正弦波，非线性二极管组成的三相整流桥及二极管参数离散将引起输入电流的波形为非正弦波。
在输出部分，输出线电压是SPWM脉宽调制的矩形波，相电压是阶梯波，都是非线性的。
输出电流是带毛刺的近正弦波。
既然是非线性正弦波，就必将产生谐波。
理论上分析，谐波中不含有3的整数倍谐波和偶次谐波，可按傅立叶级数分解为基波和各次谐波，通常含有6n+1(n=l，2，3….)次谐波。
谐波的频率与变频器的调制频率有关，其中5次、7次、11次、13次谐波电流占主要地位。
1.2干扰的危害
输入电流谐波会使电网电压畸变，造成对其他用电设备的影响，如使变压器温度上升，产生震动噪声;引起保护电器误动作;导致计量仪表误差;破坏绝缘，影响电器正常工作，减少寿命等。
按GB12668-90规定，我国高次谐波管理标准电网电压谐波电压综合畸变率的是THD%≤10%，奇次谐波THD%≤5%，偶次谐波THD%≤2%。
输出电压和电流均有谐波，调制频率较低时，人耳可能听得见高次谐波频率产生的电磁噪声(尖叫声)，谐波造成电动机发热和振动，峰值电压甚至击穿绝缘，无功损耗大，cosφ减少等。
调制频率较高时谐波造成的影响要小，但无论调制频率高低，谐波都会通过导线的电磁耦合形成感应干扰，并且通过电缆向空间发射高频电磁辐射干扰，对周边的线路、电气设备等造成不良影响，如电梯中干扰门机控制信号使其不能正常工作、电脑板液晶显示出错、微机时钟停止工作。
一般情况下，变频器输出的谐波电压合成总量THD%应控制在5%~7%之间。
1.3干扰的抑制
[$page]无论输入还是输出谐波造成的干扰，其传播方式不外是线路传导、感应耦合和空中辐射三种方式，所以在抑制干扰的措施上我们也从这几个方面入手：
(1)接电抗器和滤波器。
输入端接入交流电抗器ACL，它对抑制5~9次谐波效果很显著，cos φ也可提高到75%~85%，输出端一般不接电抗器，选用时电抗器的压降最好控制在5%以下。
串联在整流桥和滤波电容之间的直流电抗器DCL也能明显抑制谐波电流和提高功率因数。
接电源滤波器时应注意：输出侧的滤波器电容器只能接在电动机侧，且应接入电阻，防止逆变器因电容的充放电受冲击，滤波电抗器三相连接线必须按同方向绕在同一磁芯上，才能对基波电流无影响。
容量大于22KW时一般选用并联方式的电源滤波器。
(2)合理布线和线路屏蔽。
变频器应使用单独变压器供电，两台变频器同时使用时更要彼此远离;其他设备和控制线路在布局上尽量远离变频器的输入、输出线(最低也在10cm以上)，并且不要与其平行走线，最好垂直交叉;信号控制线相绞可抑制差模干扰信号;布线时设备合理接地也是抑制谐波干扰的方法之一，接地时除了要按国家规定用足够线径的接地线保证接地电阻不大于5Ω之外，变频器还要单独接地，接地点尽量靠近变频器，接地线远离电源线
也不能和电源的零线相接;对主电路(变频器到电动机的连接线)进行穿金属管屏蔽，并尽量短，控制信号线也可采用屏蔽线，屏蔽线靠近变频器的一侧应与控制线路的COM端相连，同时屏蔽层只能一端接地。
(3)其他设备用隔离变压器对有干扰的电网进行电源隔离，用光电耦合管隔离受干扰的信号。
(4)亦可相对降低变频器的载波频率来消除干扰的影响，但噪音可能要大些，电流波形平滑性要差些，具体可现场进行调试确定。
笔者遇到过在电梯调试中出现过谐波干扰使门机信号出错，把载波频率在8~10K之间调低适当的值使故障排除。
(5)必要时也可使用零相序电抗器、电涌吸收器和电涌抑制器等。
2、工作环境问题
电梯工作环境相对恶劣，而变频器是一台晶体管电子设备，对使用环境有一定的要求。
在条件允许的情况下，我们在安装和维护时应考虑以下问题，以保证变频器的正常工作：
吚啊吜电梯应急。
