ES系列电梯控制专用变频器技术手册
英国艾默生公司的ES变频器参数
英国艾默生公司的ES变频器参数一.参数说明：#0号菜单：0．00密码1000保存参数；1233恢复出厂值；1253更改变频器控制模式；0．01最低速度 00．02最高速度 1500rpm0．03加速斜率 0.5cm/s20．04减速斜率 0.5cm/s20．05给定模式选择 Pr (数字量入)0．06电流限 175%（CL闭环）；200%（SEV同步）0．12参数选择 0（0号菜单选择）0．13电机额定转速 1470rpm0．14电梯额定速度 1000mm/s0．15 V1 75mm/s检修半速0．16 V20．17 V3 50mm/s爬行速度0．18 V4 150mm/s检修速度0．19 V5 800mm/s单层速度0．20 V6 1000mm/s 双层速度0．21 V7 1000mm/s 多层速度0．22停车减速斜率 1500mm/s20．23启动S曲线 500mm/s30．24运行S曲线 1000mm/s30．25停车S曲线 1000mm/s30．29编码器脉冲数 10240．40自整定 1（静态整定）；2（旋转整定）0．41载波频率 6KHZ0．42电机极数 4按照电机铭牌设0．43同步电机相位角同步电机自整定得出0．44电机额定电压 380V按照电机铭牌设0．45电机额定速度 1470rpm按照电机铭牌设0．46电机额定电流 25A按照电机铭牌设0．47电机额定频率 50HZ按照电机铭牌设0．48控制模式 CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)必须在0.00中输入密码1253才能修改0.48参数#2号菜单2．02斜坡使能 ON（1）2．03斜坡保持 OFF（0）2．04斜坡方式选择 FAST（1）2．10加速斜率选择器 22．11加速斜率 0.5cm/s2(等同于0.03)2．20减速斜率选择器 22．21减速斜率 0.5cm/s2(等同于0.04)#3号菜单3．24控制模式CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)（等同于0.48）3．34编码器脉冲数 1024（等同于0.29）3．36编码器电压 0（5V）；1（8V）；2（15V）3．38编码器类型 0（Ab）差分编码器；9(SC.EndAt)海德汉1313编码器；3．41编码器自动检测 ON（1）#4号菜单4．05运行电流限值 2004．06再生电流限值 2004．07对称电流限值 2004．11转矩方式选择 4（带力矩补偿的方式）4．12电流给定滤波器1 4ms (降低电机噪音)4．13电流环比例增益默认值4．14电流环积分增益默认值4．15热时间常数默认值#5号菜单5．06电机额定频率 50HZ 按照电机铭牌设（等同于0.47）5．07电机额定电流 25A按照电机铭牌设（等同于0.46）5．08电机额定速度 1470rpm按照电机铭牌设 (等同于0.45) 5．09电机额定电压 380V按照电机铭牌设（等同于0.44） 5．10电机功率因数异步电机自整定得出5．11电机极数 4按照电机铭牌设（等同于0.42）5．18载波频率 6KHZ5．33千转马达电压根据铭牌计算出#8号菜单8．10 31号端子取反选择 0（不取反） 1（取反）8．11 24号端子取反选择 1（取反）8．12 25号端子取反选择 08．13 26号端子取反选择 08．14 27号端子取反选择 08．15 28号端子取反选择 08．16 29号端子取反选择 08．17 41，42号端子取反选择 08．18 22号端子取反选择 18．21 24号端子功能选择 10.02变频器运行8．22 25号端子输入源 18.38多段速38．23 26号端子输入源 18.37多段速28．24 27号端子输入源 19.44正转（18.45=1可以改变正反转）8．25 28号端子输入源 18.44反转（18.45=1可以改变正反转）8．26 29号端子输入源 18.36多段速18．27 41，42号端子功能选择 10.01变频器正常（故障输出） 8．28 22号端子功能选择 0.00 24V电源输出8．29变频器端子功能选择 1（0：0V输入有效； 1：24V 输入有效）8．31 24号端子输入（出）选择 1（0：输入； 1：输出） 8．32 25号端子输入（出）选择 0（0：输入； 1：输出）8．33 26号端子输入（出）选择 0（0：输入； 1：输出）#18号菜单18．11 V1 75mm/s检修半速 (等同于0.15)18．12 V2 (等同于0.16)18．13 V3 50mm/s爬行速度 (等同于0.17)18．14 V4 150mm/s检修速度 (等同于0.18)18．15 V5 800mm/s单层速度 (等同于0.19)18．16 V6 1000mm/s 双层速度 (等同于0.20)18．17 V7 1000mm/s 多层速度 (等同于0.21)18．18启动优化速度 6mm/s (改善启动舒适感)18．23磁场建立阀值 60018．25运行比例增益 2000（高速P）18．26运行积分增益 500（高速I）18．27启动比例增益 30000（低速P）18．28启动积分增益 1200（低速I）18．29电机额定转速 1470rpm (等同于0.13)18．30电梯额定速度 1000mm/s (等同于0.14)18．42多段速给定选择类型 OFF（0） OFF（0）：二进制 ON （1）：一对一给定18．45正转和反转方向取反 OFF（0） ON（1）取反18．48切换增益选择 ON（1）设为1，则分段有效，18.25-18.28起作用18．49惯量补偿 ON（1）#19号菜单19．11增益转换时间 2000ms19．13停车减速斜率 1500mm/s2 (等同于0.22)19．14启动S曲线 500mm/s3 (等同于0.23)19．15运行S曲线 1000mm/s3 (等同于0.24)19．16停车S曲线 1000mm/s3 (等同于0.25)19．17启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19．25制动器打开延时 500（制动器打开到速度命令给出的时间）19．26运行方向设置 ON（1）双方向输入 OFF（0单方向输入）19．27减速比的分母 119．28启动优化时间 1000ms19．29曳引轮直径 400mm (根据现场轮子实际尺寸)19．30减速比分子 119．34电流环滤波时间常数 OFF（0） ON（1）：4.12参数有效19．44顺时针方向（反转） OFF（0）#20号菜单20．01软件版本20．02软件运行标志20．10钢丝绳绕法 2 1=1/1；2=2/1；二．电机自整定：1.电机处于空载状态；2．短接使输入，输出接触器和抱闸接触器吸合；3．设置参数#0.40=2；4．给变频器使能和方向信号；5．按键盘上的“RUN”键，曳引机会缓缓转动，变频器交替显示AUTO TUNE；6．当变频器显示“STOP”，去除使能和方向信号;7．#0.40自动归0；8．在#0.00菜单中输入1000，保存自整定参数；9．自整定参数保存在：异步电机：#5.10（功率因数）；同步电机：#0.43 (相位角)；三．编码器设置（ESCT 系列变频器）1.哼斯勒HENGSTLER EDE 2048.58-1601 需设置一下参数：3.33 变频器编码器转位范围0～16 设为03.34 编码器脉冲数20483.35 编码器单转通讯分辨率 143.38 编码器类型 Ssi2. 哼斯勒HENGSTLER RF538192/F190A 需设置一下参数3．34编码器脉冲数81923．38编码器类型 Ab.Servo3.海德汉HIDENHAIN 1313编码器3．38编码器类型 0（Ab）差分编码器；9(SC.EndAt)海德汉1313编码器；3．41编码器自动检测 ON（1）四．调试步骤：0．40自整定 1（静态整定）；2（旋转整定）0．41载波频率 6KHZ（注意）0．42电机极数按照电机铭牌设0．44电机额定电压按照电机铭牌设0．45电机额定速度按照电机铭牌设0．46电机额定电流按照电机铭牌设0．43同步电机相位角同步电机自整定自行得出1.06 电机额定转速按照电机铭牌设rpm3.02 变频器运行中电机反馈转速rpm4.01 变频器运行中电机反馈电流幅值（A）5.17 变频器检测定子电阻值5.24 自整定瞬态电感18．12电梯额定速度按照电机铭牌设（mm/s）18．13电梯额定速度按照电机铭牌设rpm18．29电机额定转速按照电机铭牌设(mm/s)18．30电梯额定速度按照电机铭牌设(mm/s)19. 29 曳引机曳引轮的直径（mm）按照电机铭牌设20.10 钢丝绳绕法按照电机铭牌设五．简易控制外接端子接法：端子编号接线含义22公用端子26快速27正转28反转29慢速30使能六．本公司使用同步曳引机调试步骤：确定并调好编码器型号及控制模式【SerVo(同步)】→0.42→0.44→0.45→0.46→0.47→1.06→18.12→18.13→18.29→18.30→19.29→20.10→0.40改为2→【开启使能+方向键（正转或反转）】→【当0.40变为0时】→关掉【使能+方向键（正转或反转）】→一次开启慢速+方向键（正转或反转）+使能+快速（此时电机已经在正常运行）！→记录下4.01、5.02、5.01、5.03、5.17、5.24、5.24的值。
艾默生 ES系列电梯控制专用变频器技术手册EStec
-15 ~+40 (40 ~50
)
95% (
)
EN61800-3 EN50082-2
EMC EN61800-3 (
EN61800-3 (
)
EMC
) EN50081-1 EN50061-2
/
,
/ EN954-1 3
7
LED
,
/
LCD
( ),
/ 1
,2 4)
2
IEC61131-2
(16 bit +
)
(
250
ES2402Z1
ES2402Z2
C1 C
LCD
(
)
Profibus
DeviceNet
CANopen
/
3
3
2
,1
,2
UNIDRIVE ES UNIDRIVE ES
64 64
/,
本资料由共利电梯论坛网友joy114229分享
380V~480V 10% 48~65Hz
12kHz
3kHz 16kHz
1.2kHz
(
4)
本资料由共利电梯论坛网友joy114229分享
Sales offices Distributors
AMERCAN AUSTRALIA AUSTRIA BELGIUM CANADA CZECH REPUBLIC DENMARK
CHINA DUBAI FINLAND FRANCE GERMANY GREECE HOLLAND
1 1 )6
250 ) 3
/
(
3
/
2
1
(
(
4
2
(
4)

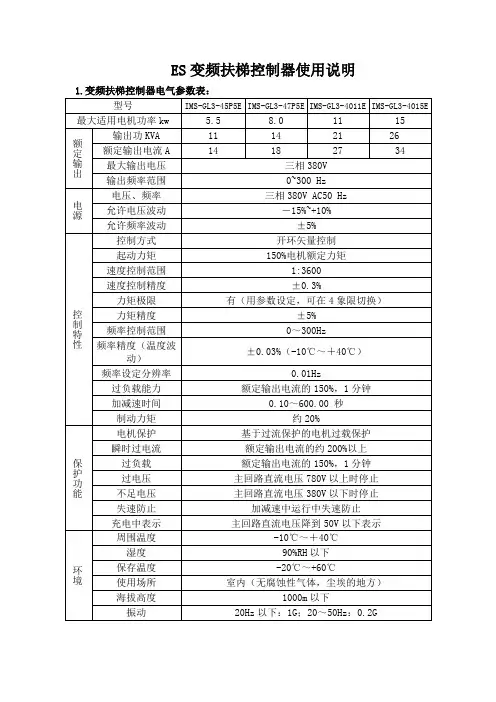

ES 变频扶梯使用说明
13
X3
停止指令，断开时停止指令有效，扶梯减速停车，再下抱闸断主接触器。
常闭点，断开时停止指令有效。
14
X4
安全接触器反馈，安全接触器吸合时接通，断开时马上下抱闸断主接触器。
常开点，闭合代表安全回路接通。
15
X5
断链开关信号，接通时表示扶梯断链。
常开点。
断链开关接通时，Y5辅助制动器吸合，扶梯跳断链故障。
10
10为变频扶梯专用模式
B103
停止方式选择
0
B106
未满最低频率的运行选择
0
B107
反转禁止
0
B108
再加速禁止
0
B109
直流制动电流%
50
*
0~100
B201
频率捕捉方式
0
C101
加速时间1
2.50
*
0.10~600.00
C102
减速时间1
2.50
*
0.10~600.00
C103
急停时间
2.0
6
YC
晶体管输出公共端
7
Y1
报闸继电器输出BJ
晶体管常开输出
安全回路接通+扶梯没有故障+扶梯运行时+变频器有电流输出时接通，否则断开。
8
Y2
附加制动器输出
晶体管常开输出
扶梯欠速OR扶梯超速OR扶梯断链开关动作时ON，否则OFF。
9
Y3
润滑泵输出信号
晶体管常开输出
扶梯时：工作150h后，接通2m，循环；
36
X15
润滑测试端子
检修状态下，短接该端子，检修运行时，润滑泵将投入工作。
ES2402-变频器调试操作说明书
ES2402-变频器调试操作说明书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。
模式键用于切换各种显示模式，如察看参数，编辑参数、状态。
若选用键盘模式，可用三个控制键控制变频器。
红色停止键可以用于变频器复位。
如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是0.00=1233（欧洲标准），然后按红色复位键改变控制模式方法：将0.00=1253（欧洲标准），按红色复位键，然后0.48从OPEN LP更改到SERVO。
按复位键（红色）显示所有菜单方法：0.49=L2，按M键，将0.00=1000，按红色复位键保存软件版本查询：20.01改变模式并恢复出厂值（菜单15到20除外）：0.00=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。
2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触器，方向及使能信号、抱闸信号）4、设定参数0.48=SERO（闭环伺服）控制模式。
5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder Plus），变频器的扩展模块槽见说明书。
设定参数16.17=06、在连接编码器前最好检查一下参数3.36（变频器提供给编码器的电源电压），出厂缺省值3.36=5V。
预防该参数修改后损坏编码器。
7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。
8、把参数调到3.02菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。
es400变频器说明书
es400变频器说明书ES变频器是由艾默生CT公司生产的一种高性能驱动器，适用于同步电机及异步电机，有齿轮曳引机及无齿轮曳引机。
在匹配同步机方面有着独到的优越性：首先，该驱动器优化的速度控制方式，增加了灵活的S曲线设计计算功能，防止电梯在起停过程中的冲击，增加了电梯的舒适感；精确的距离控制模式，实现直接停靠，根据运行距离自动计算运行速度，效率更高，平层更准，调试更加智能化。
其次，驱动器的零伺服和转矩补偿功能，增强了电梯起动瞬间的动态响应性，使启动不会出现倒溜，提高了电梯的启动性能和舒适感；优化的运行曲线功能，简化了电梯的控制，通过给定相同的减速距离自动计算速度曲线，自动区分单、多层运行。
再次，所有的变频器均带有小型内置EMC滤波器和制动单元，适用于各种应用场合和各种电梯的需要。
一．配线说明L1，L2，L3，为变频器的进线输入U，V，W，为变频器的输出DC2，BR接制动电阻3，5,6,模拟量口22,（24V用户电源）COM424,（数字输入输出1）变频器运行信号输入25,（数字输入输出2）多段速126,（数字输入输出3）多段速227,（数字输入4）正转28,（数字输入5）反转29,（数字输入6）多段速331,（安全禁区用端）使能信号41,（继电器输出）变频器故障输出二．编码器配线说明1（B-3b），2（B+4a），3（A+2a），4（A-5b），5（DATA 6b），6（DATA\1a），11（CLK 2b），12（CLK\5a），13（+5V 1b），14（0V 4b）注意：上述所配线为AD58编码器，其中括号前面数字是变频器编码器接口的15个针脚定义，括号中前面数字是编码器信号定义，后面数字是编码器插头端子定义。
三.键盘操作说明变频器键盘上共有4个按钮键和两组箭头按钮键。
其中，带M字母的黑色按钮是模式键，用于切换各种显示模式，查看参数、编辑参数状态；两组箭头按钮键是导航键，用于控制参数结构并更改参数；红色键是复位键；绿色键是启动键。

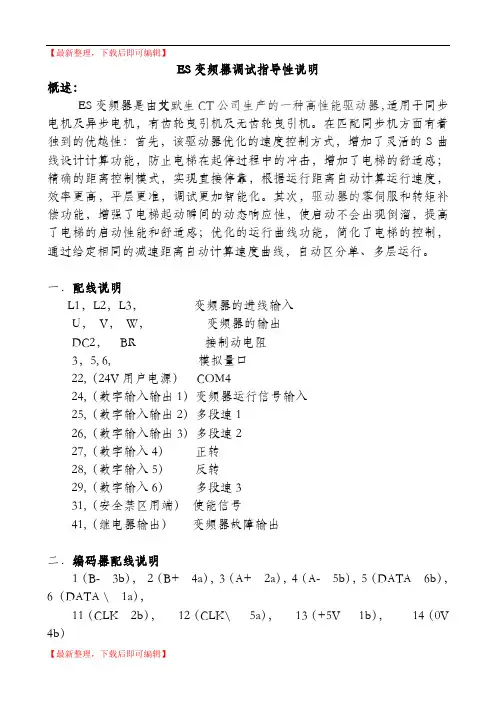

ES变频器调试指导说明(完整资料).doc
【最新整理，下载后即可编辑】ES变频器调试指导性说明概述：ES变频器是由艾默生CT公司生产的一种高性能驱动器，适用于同步电机及异步电机，有齿轮曳引机及无齿轮曳引机。
在匹配同步机方面有着独到的优越性：首先，该驱动器优化的速度控制方式，增加了灵活的S曲线设计计算功能，防止电梯在起停过程中的冲击，增加了电梯的舒适感；精确的距离控制模式，实现直接停靠，根据运行距离自动计算运行速度，效率更高，平层更准，调试更加智能化。
其次，驱动器的零伺服和转矩补偿功能，增强了电梯起动瞬间的动态响应性，使启动不会出现倒溜，提高了电梯的启动性能和舒适感；优化的运行曲线功能，简化了电梯的控制，通过给定相同的减速距离自动计算速度曲线，自动区分单、多层运行。
一．配线说明L1，L2，L3，变频器的进线输入U，V，W，变频器的输出DC2，BR 接制动电阻3，5, 6, 模拟量口22,（24V用户电源）COM424,（数字输入输出1）变频器运行信号输入25,（数字输入输出2）多段速126,（数字输入输出3）多段速227,（数字输入4）正转28,（数字输入5）反转29,（数字输入6）多段速331,（安全禁区用端）使能信号41,（继电器输出）变频器故障输出二．编码器配线说明1（B- 3b），2（B+ 4a），3（A+ 2a），4（A- 5b），5（DATA 6b），6（DATA \ 1a），11（CLK 2b），12（CLK\ 5a），13（+5V 1b），14（0V 4b）注意：上述所配线为AD58编码器，其中括号前面数字是变频器编码器接口的15个针脚定义，括号中前面数字是编码器信号定义，后面数字是编码器插头端子定义。
三. 键盘操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。
模式键用于切换各种显示模式，如察看参数，编辑参数、状态。
若选用键盘模式，可用三个控制键控制变频器。
红色停止键可以用于变频器复位。
艾默生ES精选变频器调试指导书
E S2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。
模式键用于切换各种显示模式，如察看参数，编辑参数、状态。
若选用键盘模式，可用三个控制键控制变频器。
红色停止键可以用于变频器复位。
如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是=1233（欧洲标准），然后按红色复位键改变控制模式方法：将=1253（欧洲标准），按红色复位键，然后?从OPENLP更改到SERVO。
按复位键（红色）显示所有菜单方法：=L2，按M键，将=1000，按红色复位键保存软件版本查询：改变模式并恢复出厂值（菜单15到20除外）：=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。
2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触?器，方向及使能信号、抱闸信号）4、设定参数=SERO（闭环伺服）控制模式。
5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder??Plus），变频器的扩展模块槽见说明书。
设定参数=06、在连接编码器前最好检查一下参数（变频器提供给编码器的电源电压），出厂缺省值=5V。
预防该参数修改后损坏编码器。
7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。
8、把参数调到菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。
1、在确认完第一步并没有故障前提下，开始准备进行自学习。
2、确认以下问题a、未给出变频器使能信号（端子31）；b、再次确认编码器参数：⑴编码器类型根据实际情况设定；⑵编码器电压根据实际情况设定；⑶编码器每转脉冲数根据实际情况设定；c、再次确认电机铭牌额定值：⑴电机额定电流根据实际情况设定；⑵电机额定电压根据实际情况设定；⑶电机极数根据实际情况设定。
ES350变频器说明书
ES350变频器说明书
1、ES变频器配置编码器为海德汉1313（2048）。
2、修改控制模式：首先设0.00等于1253，然后把0.48从OPEN LP改到SEVRVO按红色复位键。
3、参数保存：把0.00改为1001，按M键，再按红色复位键为无条件保存所有修改参数。
把X.00改为1000后，按M键，再按红色复位键为一般保存参数。
4、按参数表输入参数，4.07、18.2
5、18.2
6、18.2
7、18.28参数不能修改，只有自己学习后才能修改。
一般不能修改参数18.50（恢复出厂值）。
5、电机自学习：
（1）改变控制模式
（2）输入变频器参数
（3）设定0.40等于2，闭合变频器使能信号，显示器下排交替显示AUTO及TUNE，同时变频器执行自调谐，显示0时完成。
6、锁梯后重复开关门：WP＋ES参数设置不对，修改主板逻辑输入参数P11为常开点。
ES参数8.31为ON，8.11为ON即可。
7、电梯舒适感调整：
（1）先把18.27和18.28调和适值。
（2）把19.25增大，调节19.20和19.12增大至电梯运行平稳（3）把19.25恢复原值，调节18.25和18.26增大至电梯基本不拌为止。
8、参数3.02菜单（速度反馈），运行时可监控是否有正、负速度反馈，若没有的情况下，检查编码器接线是否正确。
9、参数3.25记录编码器相位角，参数3.29记录编码器位置。
