电线、电缆穿管和线槽敷线工程技术交底
1.电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于 2m；
2.同一回路的相线和零线，敷设于同一金属线槽内；
3.同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
C2-6
陕西省建筑工程施工质量验收技术资料统一用表
施工技术资料
施工技术交底记录
工程名称
碑林区2020年第一批老旧小区提升改造EPC项目（一标段）陕西省公路局家属院
交底日期
年 月 日
交底项目
电线、电缆穿管和线槽敷线工程
工程部位
公路局楼梯间强弱电槽管内穿线
交底对象及人数
电工班组/人
内容：
根据《楼梯间改造施工方案》和施工图并结合现场实际情况，为确保施工质量和安全，现对小区内楼梯间电线导管、电缆导管和线槽敷设施工做以下技术交底。
5）导线较多时，除采用导线外皮颜色区分相序外，也可利用在导线端头和转弯处做标记的方法来区分。
6）在穿越建筑物的变形缝时，导线应留有补偿余量。
4、导线连接和绝缘测试同上面的穿管施工工艺。
5、线槽布线结束，测试合格，经检查无误，将线槽盖板固定牢固。
五、质量标准
1、主控项目
1）三相或单相的交流单芯电缆，不得单独穿于钢导管内。
2）不同回路、不同电压和交流与直流的导线，不得穿入同一管内。
3）导线在变形缝处、补偿装置应活动自如。导线应留有一定的余量。
4）敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：截面积为50mm²的导线为30m；截面积为70mm²的导线为20m。
8、断线

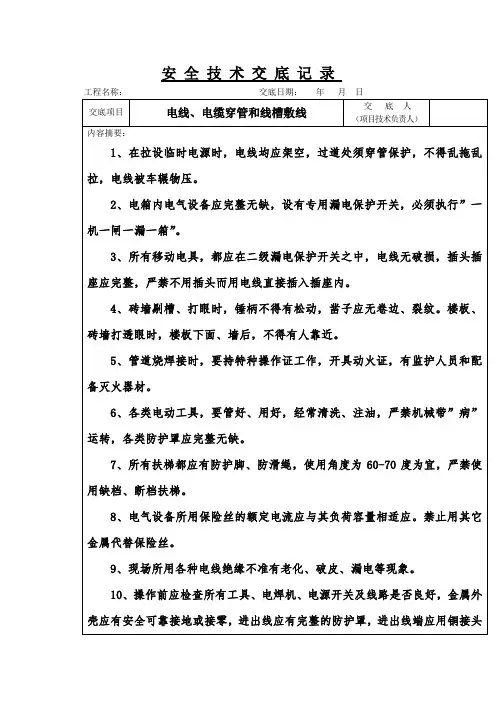

电线、电缆穿管和线槽敷线安全技术交底
13、焊割点周围和下方应采取防火措施，并应指定专人防火监护。
14、在3m以上高空悬空作业，无安全设施者，必须系好安全带，扣好保险钩。
15、高空作业时，不准往下或向上乱抛材料和工具等物件。
16、各种电动机械设备，必须有有效的安全接地和防雷装置，才能开动使用。
接受交底人签章：
注：①安全技术交底应按不同施工段、不同楼层和不同检验批分别作交底。②所有组员均要签字。
4、砖剔槽、打眼时，锤柄不得有松动，凿子应无卷边、裂纹。楼板、砖墙打透眼时，楼板下面、墙后，不得有人靠近。
5、管道烧焊接时，要持特种操作证工作，开具动火证，有监护人员和配备灭火器材。
6、各类电动工具，要管好、用好，经常清洗、注油，严禁机械带”病”运转，各类防护罩应完整无缺。
7、所有扶梯都应有防护脚、防滑绳，使用角度为60-70度为宜，严禁使用缺档、断档扶梯。
17、不懂电器和机械的人员，严禁使用机电设备。
18、每个工人进入施工现场尚应自觉遵守项目部的安全操作规程。
19、进入现场必须戴好安全帽，扣好帽带；并正确使用个人劳动防护用品。
20、严禁操作人员在酒后进入施工现场作业。
21、未受过安全技术教育的人不得直接参加安装工作；对本工程安全操作规程不熟悉的人不能进场作业；每一分项工程开始施工前，组长必须先对组员进行安全技术交底。
8、电气设备所用保险丝的额定电流应与其负荷容量相适应。禁止用其它金属代替保险丝。
9、现场所用各种电线绝缘不准有老化、破皮、漏电等现象。
10、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地或接零，进出线应有完整的防护罩，进出线端应用铜接头焊牢。
水电技术交底大全
7）法兰连接部位应设置支吊架.
五、支吊架安装:
1、管道安装时必须按不同管径和要求设置管卡或吊架,位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。
2、采用金属管卡或吊架时，金属卡与管道之间应采用塑料带或橡胶等软物隔垫。在金属管配件与给水聚丙烯管道连接部位,管卡应设在金属管配件一端。
3）现浇板，圆孔板稳住灯头盒。标注灯位的位置,先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后,用高标号水泥档浆稳住。
（3）管路敷设:
1）配管要求：
A、半硬质塑料管的连接可采用套管粘接和专用端头进行连接。套管的长度不应小于管直径的三倍,接口处应该用胶粘剂粘接牢固；
3）室内明装管道要与结构进度相隔二层的条件下进行安装室内地平线应弹好，初装修抹灰工程已完成，安装场地无障碍物.
四、操作工艺：
1)工艺流程：洞闭水试验通水试验
2）预制加工:根据图纸要求并结合实际情况,按预留口位置测量尺寸，绘制加工草图.根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15度角。粘接前应对承插入试验，不得全部插入,一般为平口的3/4深度，试插合格后，用棉布将承插口需粘接部位的水分，灰尘擦拭干净。如有油污需用丙酮除掉.用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀,约30S至1min即可粘接牢固。粘牢后立即溢出的粘接剂擦试干净.
交底内容
各管段粘连时也必须按粘接工艺依次进行研究。全部粘连后，管道要直,坡度均匀,各预留口位置准确。安装立管需装伸缩节，伸缩节上沿距地坪或蹲便台70～100mm。干管安装完后应做闭水试验,出口由充气橡胶堵闭达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm上覆筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度.最后将预留口封严和堵洞。
电线穿管技术交底-办公楼
电线穿管敷设分项工程技术交底电气工程技术交底记录表编号002 工程名称巴拉素办公楼联建项目交底日期2019-9 施工单位陕建九建集团分项工程名称电线穿管敷设交底提要根据巴拉素办公楼联建工程电施施工图纸、图纸会审纪要及现行相关规范规程编写本技术交底。
电线穿管敷设交底内容一、施工准备1、作业条件：1.1、建筑结构工程必须经过结构验收，符合设计要求和规范规定，方可进行下道工序。
1.2、管路安装完毕。
箱、盒安装符合设计及规范要求并应完好无损无污染。
1.3、线管内不得有积水及潮气进入。
2、材料质量控制：2.1、镀锌铁丝或钢丝：应顺直无被扣、扭接等现象，并具有相应的机械拉力。
2.2、护口：钢管应加户口并预置配套。
2.3、辅助材料：橡胶绝缘胶布、黑胶布、滑石粉等均符合要求并有产品合格证。
3、工具准备：3.1、主要安装机具：克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、放线架、放线车、人字梯等。
3.2、主要检测机具：万用表、兆欧表、卷尺等。
4、人员准备：4.1、现场电工必须持证上岗，严禁无证操作。
4.2、施工人员须身体健康，年龄不得超过60岁。
二、质量标准：（一）主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢管内。
2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
3、有爆炸危险的环境照明线路的电线和电缆额定电压不得低于750V却电线必须穿于钢导管内。
