无堵塞排污泵介绍及型号定义
排污泵系列型号意义
排污泵系列型号意义管道离心泵型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径。
WQ高效无堵塞潜水排污泵介绍
WQ高效无堵塞潜水排污泵QW排污泵,污水处理泵,不锈钢杂质泵,潜水排污泵是引进国外高效节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平。
由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。
电机用油室隔开，具有无堵塞、高效率、节能显著，是我国泵类更新换代的最新产品，深受用户欢迎和好评。
该泵最大优点能输送含有固体颗粒和含有纤维材料的污水，不堵塞、不缠绕。
适用于输送工业废水和城市生活污水，还可用作疏水泵、纸浆泵、过过滤冲洗冷凝循环泵，灌溉用泵等污水处理场合也可用于抽送清水。
QW排污泵,污水处理泵,不锈钢杂质泵,潜水排污泵潜水型特别适用于经常移动或临时急用场合，不用固定安装，套上橡胶管，接上管子将泵放入水底摆平即可。
WQ高效无堵塞潜水排污泵产品特点：①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
排污泵起动前的准备与运行1.首先检查外部紧固件是否在运输中松动。
立式无堵塞排污泵型号及参数
立式无堵塞排污泵型号及参数【LW型立式无堵塞排污泵】产品:【LW型立式无堵塞排污泵】产品概述:LW立式无阻塞排污泵是引进国外先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。
由于采用独特的单(双)通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。
LW立式无阻塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单(双)大流道叶轮，具有很好的通过能力。
该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。
其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0?、90?、180?、270?，便于管路连接，二是进口轴向吸入，便于立式安装。
【LW型立式无堵塞排污泵】型号意义:Secondly, attention and corrective action. We want to make full use of education practice of the mass line of the party, "three-three" special education, problem rectification and municipal inspection of good experiences, good practices, and find out the problem and establish the corrective action account, clear problem rectification of schedules, practice the questions one by one pin number system. Modification of personality questions to learn, that is, acknowledge the change, on common issues to linkage, rectification, change one specific issue, doing one specific thing. To do a good job "two" combines study and education reform with problem rectification, deepening the expanding "three-three comments on" solid "bright sun on" action, persistently lax rectification of false problems, problem-solving Act in cooperation, continued to promote and further improve the overall image of water systems, improve the water conservancy work and career development center. Four to the "urge" as intended, other work and promote development and successful. "Learning" how "to do" is eligible, "change" is in place will eventually be reflected in the ability to promote water conservation work, promoting the development of water conservancy. This study and education, and must stick around water management center, both hands, two promoted. We to to this learning education for opportunity, guide full system members cadres accurate grasp China economic socialdevelopment of big situation, firm set "innovation, and coordination, and green, and open, and shared" five big development concept, accurate grasp water career development of new situation, continues to promote【LW型立式无堵塞排污泵】产品特点:1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行;3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换;4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便;5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑;6、能够在设计范围内使用，而保证电机不会过载;7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支;【LW型立式无堵塞排污泵】结构图:序号部件名称序号部件名称底座电机 1 5泵体主轴 2 6叶轮机械密封 3 7油室叶轮螺母 4 8【LW型立式无堵塞排污泵】产品用途:LW型立式无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
排水泵型号
排水泵型号：
QW（WQ（无堵塞排污泵））（WL立式排污泵）
JYWQ（自动搅匀排污泵）
YW（液下式潜污泵）AS也是
ZW（自吸式排污泵）
潜水排污泵选用的主要控制参数为水泵的流量、扬程、功率、效率、工作压力、气蚀余量等。
潜水排污泵规格型号常用的有 AS、AV、QW（WQ）、JYWQ 等系列。
QW潜水式排污泵结构图
一、产品概述
WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。
水泵和电机是同一根轴，由于水泵位
于整个排污泵最下端，它能最大限度抽吸地面积余污水。
叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。
产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
二、产品特点
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。
三、工作条件
流量范围：2～1500m3/h 扬程范围：3～45m
转速n：970～2900r/min 环境温度T：≤+40℃介质温度：－15℃～+60℃介质密度：≤1.3X103kg/m3 介质PH值范围：5～9 系统最高工作压力：≤0.6Mpa。
什么是无堵塞排污电泵
什么是无堵塞排污电泵什么是无堵塞排污电泵无堵塞排污泵是引进国外高效节能排污泵和国内技术力量研制而成，各项性能指标均达到国外同类产品技术水平，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置，具有无堵塞;经久耐用、型线准确，使用维修方便，效率高，节能显著，是我国泵类更新换代的最新产品，深受用户欢迎。
1产品优点无堵塞排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,与一般卧式泵或立式污水泵相比,无堵塞排污泵有以下几个方面的优点:1.结构紧凑、占地面积小。
排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。
2.安装维修方便。
小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。
3.连续运转时间长。
排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。
4.不存在汽蚀破坏及灌引水等问题。
特别是后一点给操作人员带来了很大的方便。
5.振动噪声小,电机温升低,对环境无污染。
正是由于上述优点,排污泵已越来越受到人们的重视,使用的范围也越来越广,由原来的单纯地用来输送清水到现在的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。
在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。
2主要用途及型号说明该系列无堵塞排污泵，适用于输送工业废水和城市生活污水，它的最大优点是具有较强的自吸能力，吸入管路无需装底阀，能输送含有固体颗粒和含有纤维材料的污水，除适用输送污水外，还适用于作疏水泵，纸浆泵，过滤冲洗冷凝循环泵，灌溉用泵等，广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。
适用于介质温度0-250度。
3结构简介该系列无堵塞排污泵，为满足用户配套的不同要求，材质有铸铁、不锈钢，并可配防爆电机，结构由电动机、水泵组成。

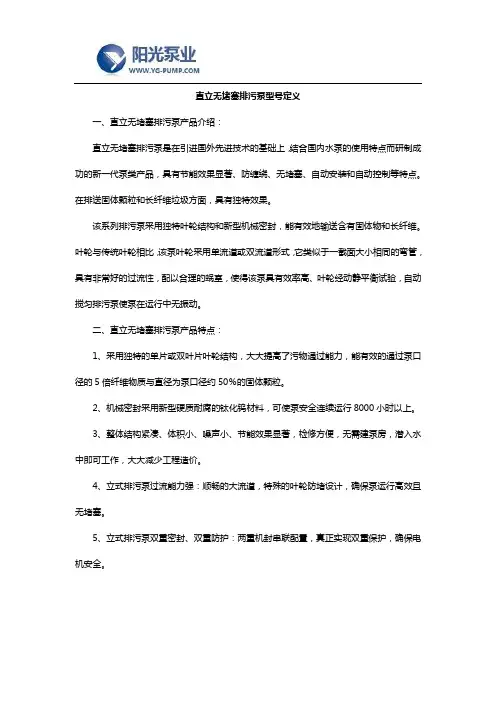

直立无堵塞排污泵型号定义
直立无堵塞排污泵型号定义
一、直立无堵塞排污泵产品介绍：
直立无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，自动搅匀排污泵使泵在运行中无振动。
二、直立无堵塞排污泵产品特点：
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、立式排污泵过流能力强：顺畅的大流道，特殊的叶轮防堵设计，确保泵运行高效且无堵塞。
5、立式排污泵双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
三、直立无堵塞排污泵工作条件：流量：2～1500 m 3 /h
扬程范围：3～45m
额定转速n：970～2900r/min 介质温度：－15℃～+60℃
介质密度：≤1.3×10 3 kg/m 3介质PH值：5～9
系统最高工作压力：≤0.6Mpa 四、直立无堵塞排污泵结构简图：
1底座2泵体3叶轮4油室5电机6主轴7机械密封8叶轮螺母三、直立无堵塞排污泵型号定义：。
自吸式无堵塞排污泵
自吸式无堵塞排污泵概述自吸式无堵塞排污泵是一种用于排放污水、污泥和固体颗粒的泵浦设备。
它具有自吸功能，能够在启动时自动排气并吸入液体，无需手动灌水。
同时，该泵浦还采用了无堵塞结构设计，能够有效防止固体颗粒和纤维物质堵塞泵浦。
本文档将介绍自吸式无堵塞排污泵的特点、工作原理、应用领域以及维护保养等方面的内容。
特点1.自吸功能：泵浦具有自动排气和吸液功能，无需额外操作。
2.无堵塞设计：采用特殊的设计结构，能够有效防止固体颗粒和纤维物质堵塞泵浦。
3.高效节能：采用先进的水力模型和优化设计，具有高效、节能的特点。
4.耐用可靠：优质材料和严格的制造工艺保证了泵浦的耐用性和可靠性。
5.操作简便：泵浦具有简单的结构和易于操作的特点，方便用户使用和维护。
工作原理自吸式无堵塞排污泵主要由泵体、叶轮、轴承箱和电机等组成。
工作时，泵浦首先通过自吸功能将液体吸入泵体内。
液体经过叶轮的旋转，叶轮的离心力将液体从泵体底部向上抛出，形成了高速旋转的液体流动。
同时，泵体的压力和泵口的管道产生了负压，使得排污管道中的污水被吸入泵体。
在液体的旋转过程中，固体颗粒和纤维物质则被分离出来，不会进入叶轮内部。
这是因为叶轮的设计采用了特殊的无堵塞结构，使得固体颗粒无法顺利通过叶轮，从而防止了泵浦的堵塞。
液体通过泵体和排污管道的循环作用，不断地进行排污操作。
当液体完全排出后，泵浦自动停止工作。
应用领域自吸式无堵塞排污泵在各种领域都有广泛的应用，特别适用于以下场合：1.城市污水处理厂：用于污水处理厂的各个环节，包括进水、排水、混凝、沉淀等。
2.工业废水处理：适用于工业废水处理过程中的排放操作，包括工厂、矿山、造纸厂等。
3.农田灌溉排涝：用于农田的排涝和灌溉操作，能够有效处理农田中的污水和泥浆。
4.食品加工行业：适用于食品加工行业废水的处理和排放工作。
5.市政工程：用于市政建设中的排水、排污等操作。
维护保养为了确保自吸式无堵塞排污泵的正常运行和延长使用寿命，以下是一些建议的维护保养事项：1.定期检查泵体和管道是否有异常现象，如渗漏或损坏等，及时进行修理和更换。
各种潜污泵型号意义
各种潜污泵型号意义：QW（WQ）型无堵塞潜污泵型号：100WQ100-22-15100表示为：潜污泵出口直径，单位为MM.W表示为：污水。
Q表示为：潜水。
100表示为：潜污泵的流量为100立方米每小时。
22表示为：潜污泵的扬程，单位为米。
15表示为：潜污泵配用功率为15KW。
AS、A V型潜污泵型号AS 16 - 2 W CBAS表示为：单叶片叶轮。
16表示为：功率P2X100（加以调整）。
2表示为：电机的级数。
W表示为：电压为220V。
CB表示为：抗堵塞撕裂机构。
此潜污泵排污能力强，无堵塞能有效通过直径φ30～φ80毫米的固体颗粒。
撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。
可配备全自动保护控制箱对产品的漏电、漏水及过载等进行有效保护，提高产品的安全可靠性。
JYWQ型自动搅匀潜污泵型号：100 JY WQ 100 - 15 - 7.5100表示为：潜污泵排出口公称直径为100MM.JY表示为：带自动搅匀装置。
WQ表示为：潜水排污泵。
100表示为：额定流量，单位为立方米每小时。
15表示为：额定扬程，单位为米。
7.5表示为：配用电机额定功率，单位为KW。
JYWQ型自动搅匀潜污泵利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。
安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
WQK/QG带切割装置潜污泵型号：W Q K(X、D) / QGW表示为：污水。
Q表示为：潜水式。
K表示为：开式叶轮，其中X代表旋流式叶轮，D代表单通道叶轮。
QG表示为：带切割装置的潜污泵。
WQK/QG带切割装置排污泵主要用于工程污水，生活污水。
适用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无堵塞排污泵介绍及型号定义
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、WQ系列无堵塞固定式潜水排污泵产品介绍：
QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、WQ系列无堵塞固定式潜水排污泵适用范围：
WQ系列无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
三、WQ系列无堵塞固定式潜水排污泵使用条件：
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;
四、WQ系列无堵塞固定式潜水排污泵产品特点：
1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7．QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
7．能够在全扬程内使用，而保证电机不会过载。
8．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
五、WQ系列无堵塞固定式潜水排污泵产品结构图：
六、WQ系列无堵塞固定式潜水排污泵型号定义：。
