预制楼梯吊装方案
高层剪力墙结构住宅楼预制楼梯吊装施工方案
高层剪力墙结构住宅楼预制楼梯吊装施工方案
一、工程概况
1.1本工程除xxx#楼外的各楼栋从首层开始，楼梯全部采用预制楼梯。
1.2每栋层高
2.95m，每层设有2个双跑楼梯。
1.3现场塔吊型号为QTZ6013和QTZ5513，最远吊装安全距离为从塔身起45m。
二、施工准备
2.1人员准备：由4名人员操作吊装，至少2名信号工配合，1名施工管理人员指导，并经项目安全管理人员进行现场监督。
2.2材料准备：M15水泥砂浆、聚苯板、PE棒、C40级CGM灌浆料
2.3机具准备：塔吊或汽车吊、预制楼梯吊装专用吊具、撬杠
2.4作业条件：
1、吊装部位混凝土浇筑完成，并达到100%设计强度。
2、吊装部位支架模板拆除完毕，平台处垃圾杂物清理干净。
3、预制楼梯无影响质量安全的缺陷，对应部位的构件型号正确。
在楼梯洞口外的板面放样楼梯上、下梯段板控制线，在楼梯平台上划出安装位置（左右、前后控制线），在墙面上划出标高控制线，对控制线及标高进行复核；楼梯侧面距结构墙体预留20mm空隙，为后续初装的抹灰层预留空间，梯井之间根据楼梯栏杆安装要求预留70mm空。
装配式楼梯施工方案
装配式楼梯施工方案预制楼梯安装一、准备工作（一）制定运输方案 1、预制楼梯运输时根据构件尺寸型号、重量、外形、确定运输方法、起重机械（装卸构件用）和运输车辆。
本工程拟选用山东万斯达建筑科技股份有限公司作为预制构件供货商，该单位是我国最早从事建筑产业化领域装配式建筑体系研究、产品开发、制造、施工的高新技术企业，逐渐完善了装配式建筑主体所需的主要结构部品，形成 PK 快装结构体系，被国家住房和城乡建设部授予公司国家住宅产业化基地的称号、山东省住建厅授予公司建筑产业现代化生产基地的称号，成为我国建筑产业现代化领域的领军企业，是国内少数几家集技术咨询、研发设计、产品制造、工程安装、售后服务等为一体的建筑产业现代化企业。
2、构件运输基本要求构件运输时的混凝土强度不应低于设计强度等级的 100%，垫点和装卸车时的吊点，不论上车运输或卸车堆放，均按设计要求进行留置。
叠放在车上或堆放在现场的构件，构件之间的垫木要在同一条垂直线上，且厚度相等。
构件在运输时要固定牢靠，以防在运输中途倾倒，或在道路转弯时车速过高被甩出。
对于重心较高、支承面较窄的构件，应用支架固定。
（二）构件堆放场 1、装配式混凝土构件在构件加工厂生产完成1/ 7后，运至施工现场吊装前用专用存板架集中存放。
预制楼梯存放场地要保持平整，存放距离要根据起重机有效半径单片存放，材料下方放置 10*10 木方垫层，防止损坏。
合理预制计划梁相2、场内运本工程施理安排。
构二、吊（一）施主要技术制构件安装（二）施对现场所划进场，尽（三）施预制楼梯吊装楼梯相应部位甩运输施工现场狭小件可通过塔吊装工程施工人员准术负责人亲自装，特殊工种施工物资设备所需的材料尽量避免出现施工工艺梯吊装梯预制构件。
甩出预留钢筋图 1.小，因此对场塔吊、汽车准备自指导现场种持证上岗备准备料、设备物资现短缺和闲现场先进行筋，待主楼4.9.1 预制场内道路设车吊进行垂直场施工，组织岗。
资、周转用闲置。
吊装预制楼板、预制楼梯吊装专项施工方案
吊装预制楼板、预制楼梯吊装专项施工方案___的雪山项目部为济南雪山项目A-10地块（二期）建设项目的总承包工程提供了预制楼板和预制楼梯专项施工方案。
该项目由___作为发包人，___作为承包人。
该方案的编制日期为2016年7月28日。
该方案的第一节编制依据主要来源于设计图纸和主要规范、规程。
设计图纸包括济南雪山项目A07A10地块的建筑设计、结构设计、装配式结构、电气设计、暖通设计和给排水设计。
这些图纸的出图时间为2015年12月，工号为DW-15-2-04.此外，该方案还遵循了建筑工程施工质量验收统一标准、建设项目工程总承包管理规范、建筑工程施工质量评价标准、工程建设施工企业质量管理规范、建筑工程资料管理规定等规范和标准。
这些规范和标准包括工程测量规范、建筑施工组织设计规范、混凝土结构工程施工质量验收规范、混凝土结构工程施工规范、混凝土强度检验评定标准、混凝土质量控制标准、建筑给水排水及采暖工程施工质量验收规范、建筑电气工程施工质量验收规范、建筑施工模板安全技术规范、施工企业安全生产检查标准、建筑施工扣件式钢管脚手架安全技术规范、建筑施工塔式起重机安装、使用、拆卸安全规程、建筑起重机械安全评估技术规程、装配式混凝土结构技术规程、钢筋连接用灌浆套筒、钢筋连接用套筒灌浆料、装配整体式混凝土结构设计规程等。
这些规范和标准的遵循确保了该项目的施工质量和安全。
装配整体式混凝土结构和现浇混凝土框架、剪力墙、梁、板。
预制构件采用钢筋混凝土构件，现浇构件采用C30混凝土，二次结构采用C25混凝土。
楼层高度为2.9m，总层数为25层（地上24层，地下1层）。
墙、柱、梁、板等构件的钢筋排布和构造详图符合规范要求。
四、工程施工与质量验收规程本工程施工应按照《建设工程质量管理条例》等相关法律法规和规范性文件的要求进行。
预制构件的制作和验收应符合《装配整体式混凝土结构工程预制构件制作与验收规程》的规定。
现浇混凝土框架、剪力墙、梁、板的平面整体表示方法和制图规则应符合规范要求。
13-华江公司-预制楼梯施工方案
太原迎泽桥西项目4#楼预制楼梯施工方案目录一、工程概况 (1)二、编制依据 (1)三、预制楼梯特点 (1)1、预制楼梯较现浇楼梯优点分析 (1)2、本工程预制楼梯构件单跑重量统计 (2)四、施工准备 (2)1、预制楼梯进场计划 (2)2、预制楼梯进场堆放 (2)3、预制楼梯吊装工具准备 (3)4、预制楼梯吊装人员准备 (4)5、吊装前准备要点 (5)五、预制楼梯施工 (5)1、楼梯构件施工工艺流程 (5)2、施工操作要点 (6)六、安全管理措施 (8)七、质量控制措施 (9)1、预制楼梯施工控制要点 (9)2、成品保护 (10)3、应注意的质量问题 (10)4、质量记录 (10)八、计算书 (11)一、工程概况太原迎泽桥西项目是太原冠泽置业有限公司投资开发的项目，位于山西省太原市万柏林区移村南街以南、晋祠路以西、滨河西路以东、后王街以北。
总建筑面积为240329.12㎡，其中4#楼建筑面积为41165.21㎡，建筑层数为地上51层，地下3层。
结构形式为剪力墙结构。
建筑总高度均为160m，标准层层高3.05m。
本工程4#楼楼梯采用预制楼梯。
4#楼预制楼梯从4层开始，地下部分及一至三层均为现浇楼梯，4层至顶层楼面梯段采用装配整体式施工工艺，每层2个楼梯预制梯段（剪刀式楼梯），共48层96个梯段。
其中休息平台及梯梁为现浇结构，斜跑梯段采用预制施工。
楼梯的安装采用塔吊进行吊装，塔吊中心至4#楼预制楼梯楼梯间最远距离约为30m，经查阅本塔吊说明书，该长度的吊装荷载为8T（详见附图《塔吊起重性能表》），大于预制楼梯重量5T,塔吊的吊装能力能够满足吊装要求。
二、编制依据《建筑结构荷载规范》 GB50009-2011《装配式混凝土结构技术规程》 JGJ1-2014《建筑施工安全检查标准》 JGJ59-2012《建筑施工高处作业安全技术规范》 JGJ80-91《重要用途钢丝绳》 GB8918-2006《钢结构设计规范》 GB50017-2003《建筑施工计算手册第五版》江正荣版本工程施工图纸、本工程现场平面布置图TC75/25塔吊使用说明书三、预制楼梯特点1、预制楼梯较现浇楼梯优点分析成本工厂化专业生产，人力少，材料周转次数多，混凝土浪费少，节约成本。
安装预制楼梯施工方案
一、工程概况预制楼梯是一种新型的建筑构件，具有施工便捷、质量可靠、美观大方等特点。
本施工方案适用于一般民用建筑中的预制楼梯安装工程。
二、施工准备1. 材料准备：（1）钢筋混凝土预制楼梯休息板、踏步板、单跑楼梯梁、垃圾道等构件的型号、规格、质量应符合设计要求，并附有出厂合格证。
（2）水泥：325号硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。
（3）砂：中砂。
（4）细石：粒径0.5～3.2cm。
（5）钢材：扁纲规格40mm×6mm，角钢规格50mm×50mm。
（6）焊条：E4303焊条，要有出厂合格证。
2. 主要机具：撬棍、吊钩、吊索、卡环、垫铁、钢楔、水换、横吊梁、倒链等。
3. 人员准备：施工队伍应具备相关施工资质，熟悉预制楼梯安装工艺，具备良好的施工技能和安全意识。
三、施工工艺1. 测量放线：在楼梯间周边梁吊装后，测量并弹出相应楼梯构件端部和侧边控制线。
2. 构件进场检查：复核构件尺寸和构件质量，确保符合设计要求。
3. 构件编号：在构件上标明每个构件所属的吊装区域和吊装顺序编号，便于吊装工人辨识吊具。
4. 吊装施工：（1）根据构件形式选择钢梁、吊具和螺栓，并在低跨采用专用吊装设备进行吊装。
（2）吊装过程中，确保构件平稳、垂直，避免碰撞和变形。
（3）吊装到位后，进行安装加固施工，确保构件连接牢固。
5. 钢筋焊接：在预制楼梯构件接缝处进行钢筋焊接，确保钢筋连接牢固。
6. 钢筋保护层施工：按照设计要求，对钢筋进行保护层施工。
7. 防水施工：在预制楼梯与墙体接缝处进行防水施工，确保防水效果。
8. 验收：施工完成后，进行验收，确保预制楼梯安装质量符合设计要求。
四、施工注意事项1. 施工过程中，应严格按照施工方案进行操作，确保施工质量。
2. 施工人员应佩戴安全帽、安全带等个人防护用品，确保施工安全。
3. 施工现场应保持整洁，确保施工环境良好。
4. 施工过程中，应做好防火、防尘、防毒等工作。
预制楼梯吊装施工

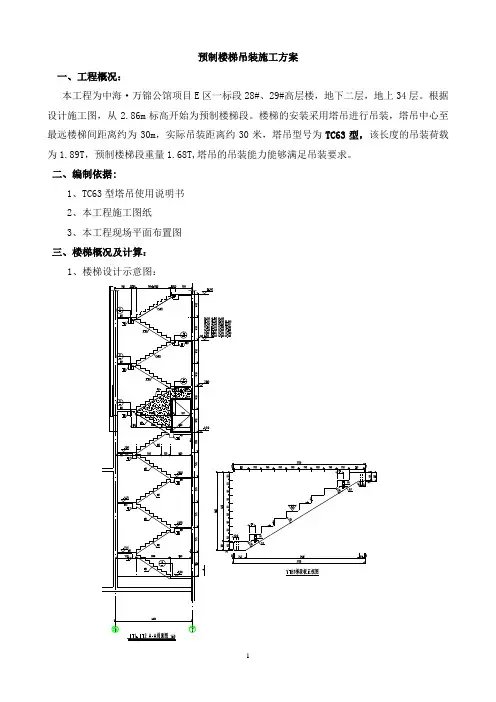

预制楼梯吊装施工方案一、工程概况：本工程为中海·万锦公馆项目E区一标段28#、29#高层楼，地下二层，地上34层。
根据设计施工图，从2.86m标高开始为预制楼梯段。
楼梯的安装采用塔吊进行吊装，塔吊中心至最远楼梯间距离约为30m，实际吊装距离约30米，塔吊型号为TC63型，该长度的吊装荷载为1.89T，预制楼梯段重量1.68T,塔吊的吊装能力能够满足吊装要求。
二、编制依据:1、TC63型塔吊使用说明书2、本工程施工图纸3、本工程现场平面布置图三、楼梯概况及计算：1、楼梯设计示意图：2、楼梯吊装计算：（1）楼梯段体积=截面积×宽度=0.60×1.14=0.684m³楼梯段重量=体积×混凝土密度2.45T/m³=0.684×2.45=1.68T（2）TC63型塔吊：63/30*0.9=1.89T；塔吊小车在30m范围可满足楼梯段吊装。
（3）梯段与楼梯缓步台连接构造示意图现浇楼梯缓步台及楼面预埋φ20钢筋，安装固定后使用高一等级的砂浆进行填补。
四、施工准备：1、材料进场路线及堆放按施工现场临时道路进场，场地存放楼梯段已准备好，存放场地尽量设在塔吊吊臂30m 所及范围内，如果不能做到，在吊装时，采用汽车吊递送到塔吊吊臂的30m范围之内。
2、材料进场及存放（1）预制楼梯进场，须经保管员验收：验收主要包括楼段棱角是否有损坏，楼梯段型号、尺寸是否符合设计要求，楼梯段是否达到混凝土龄期。
（2）根据场地情况及现场施工条件，计划每次进场8跑预制楼梯。
每5天进一次，进场日期分别按两个楼号施工进度进场，楼梯段存放在地库顶板上，每垛楼梯段码放不应超过4层，考虑集中荷载的效应，预制楼梯尽量分散存放，并在放置楼梯下面铺木方，垫木上下对正，放在同一垂线上，以增加受力面积及减少碰撞损坏，严禁楼梯段反扣式存放。
3、吊装前准备要点（1）楼梯段构件吊装前必须整理吊具，并根据构件不同形式和大小安装好吊具，这样既节省吊装时间又可保证吊装质量和安全。
预制楼梯吊装施工方案
预制楼梯吊装施工方案1. 引言本文档旨在提供预制楼梯吊装施工方案，旨在确保施工过程安全、高效进行。
该方案适用于各类建筑工程中的预制楼梯的吊装过程。
2. 施工准备在进行预制楼梯吊装之前，需要进行以下准备工作：- 检查吊装设备的完好性和稳定性。
- 检查楼梯的尺寸、重量和结构，确定合适的吊装方法和工具。
- 安排施工人员，确保他们具备相关经验和技能。
3. 吊装方案根据楼梯的尺寸、重量和结构，选择合适的吊装方案。
以下是常用的吊装方法：- 吊装臂：对于较小且较轻的楼梯，可以使用吊装臂进行吊装。
在吊装过程中，要确保吊装臂的稳定性，避免楼梯晃动或滑落。
- 吊装索具：对于较大且较重的楼梯，可以使用吊装索具进行吊装。
吊装索具的选择应根据楼梯的重量和结构来确定，以确保安全吊装。
- 吊装机械：对于重型楼梯，可以考虑使用吊装机械进行吊装。
在选择吊装机械时，要确保其承载能力和稳定性能满足楼梯的要求。
4. 施工步骤根据吊装方案，依次进行以下施工步骤：1. 安装吊装设备：根据吊装方案，安装吊装臂、吊装索具或吊装机械，并确保其稳定可靠。
2. 握紧楼梯：使用适当的工具和装置，握紧楼梯以确保其与吊装设备连接紧密。
3. 吊装楼梯：根据吊装方案，将楼梯吊装到指定位置。
在吊装过程中，要注意控制吊装速度和严密监视楼梯的状态。
4. 安装楼梯：将吊装好的楼梯安装到建筑结构中，确保其稳定和牢固。
5. 安全注意事项在进行预制楼梯吊装施工时，要特别注意以下安全事项：- 使用符合标准的吊装设备和工具。
- 培训和指导施工人员，确保他们了解和遵守安全操作规程。
- 在吊装过程中，严格控制楼梯的重量和位置，避免发生意外事故。
- 在吊装现场设立明显的安全警示标志，确保其他工作人员和路人的安全。
6. 结束语本文档提供了一份预制楼梯吊装施工方案，以确保施工过程安全、高效进行。
在实际操作中，应根据具体情况进行灵活调整，并遵循相关法规和标准。
装配式预制楼梯功能性检测及安全吊装施工专项方案审批稿
装配式预制楼梯功能性检测及安全吊装施工专项方案审批稿一、引言装配式预制楼梯是指在工厂生产制造完成后直接运输至工地，然后通过吊装等方式进行安装的楼梯形式。
为保证装配式预制楼梯的质量和安全性，需要进行功能性检测和安全吊装施工。
本方案旨在明确装配式预制楼梯的功能性检测过程和安全吊装施工方案，以确保楼梯的质量和施工的安全。
二、功能性检测1.运输检查在运输过程中，应对装配式预制楼梯进行检查，确保楼梯在运输中未受到损坏。
2.楼梯连接检查将装配式预制楼梯的各个部分进行连接，确保连接牢固，无松动现象。
3.尺寸检查检查装配式预制楼梯的尺寸是否符合设计要求，尤其是楼梯的高度、宽度和踏面的长度等。
4.承重能力检查以设计负荷为基准，检测装配式预制楼梯的承重能力是否符合要求。
可利用荷载试验仪进行检验，确保楼梯的承重能力满足设计要求。
5.防滑性能检查采用标准化试验方法，检测装配式预制楼梯的防滑性能，确保楼梯表面具有足够的防滑性。
6.落地检查在安装完成后，检查装配式预制楼梯在落地时是否稳定，无晃动和松动。
三、安全吊装施工方案1.吊装前准备在吊装前，需要进行以下准备工作：-根据楼梯的尺寸和重量，选择适当的吊装设备和工具。
-对吊装设备进行检查和维护，确保其正常运行。
-清理吊装周围的障碍物，确保吊装空间的安全。
-制定吊装方案，确定吊装的起重点和吊装方法。
2.吊装过程-在吊装过程中，应派遣专业人员操作吊装设备，并进行有效的现场指挥。
-吊装人员应戴好安全帽，穿戴好防护服，并配备安全绳等安全防护设备。
-吊装过程中，应密切配合指挥，并保持通信畅通，确保能够及时沟通和调整。
3.吊装后处理-在装配式预制楼梯吊装完成后，应对其进行检查，确保楼梯的安装质量和安全性。
-如有需要，可进行调整和固定，以确保楼梯的稳定和牢固。
四、总结装配式预制楼梯的功能性检测和安全吊装施工是保证楼梯质量和安全性的重要环节。
通过严格按照检测和施工方案进行操作，可以有效地确保装配式预制楼梯的功能和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（m3）
（T）
（T）
构件尺寸
L
W
H
（mm） （mm） （mm）
标准层
0.63
2.5
1.57T
2080
1200
1450
一层
0.91
2.5
2.28T
4420
1200
2900
机房层
0.61
2.5
1.53T
2080
1200
1575
注：具体构件尺寸、重量以审定后的结构图为准，审定后结构图下发后该表 重新复核。
±5mm
预制墙板中 心线偏移
±2mm
楼层处外露钢筋位 置偏移
±2mm
预制墙板垂 直度
同一轴线相 邻楼板/墙板
高差
1/1000 且 ≤2mm
±3mm
建筑物全高垂直度
H/2000
预制构件吊装、连接施工允许偏差表
需要注意的质量问题
1、楼梯段支承不良：主要原因是支座处接触不实或搭接长度不够。安 装时要校对标高，安装楼梯段时除校对标高外，还应校对楼梯段斜向长度。
临邑·东海院子 预制楼梯吊装方案
东海建设集团有限公司
临邑·东海院子 预制楼梯吊装方案总结汇报
汇报人：曹小松 东海建设集团工程管理部
2018年07月19日
目录
CONTENTS
1
工程概况
2
方案确认
3
施工准备
4
主要施工工艺和方法
5
质量标准和保证措施
6
成品保护措施
7
安全保证措施
1、工程概况
1#
4#
2#
选用塔吊型号
QTZ63(TC5013) QTZ63(TC5013) QTZ63(TC5013) QTZ80(TC5613) QTZ80(TC5613) QTZ80(TC5613) QTZ63(TC5013) QTZ80(TC5613) QTZ80(TC5613) QTZ80(TC5613) QTZ80(TC5613) QTZ80(TC5613) QTZ80(TC5613)
2.3、预制楼梯运输路线
货车从德州三东筑工加工厂出发，尚德三大道途径东外环，进入104国道，到临邑东海 院子工地，大约需要1小时30分钟。
目录
CONTENTS
1
工程概况
2
方案确认
3
施工准备
4
主要施工工艺和方法
5
质量标准和保证措施
6
成品保护措施
7
安全保证措施
3.1、技术准备
1、制构件设计：由厂家根据设计要求。针对工程结构形式和特点分别对不同种类构件进行设计， 绘制全套构件加工设计图。施工单位为构件厂提供施工过程中所需各种预埋件规格、尺寸、位置。 每个构件提供安装施工方案，保证构件设计的合理性。
4、安装及注浆：吊装安装就位好之后，在预制楼梯上部灌浆孔 处满灌Ⅱ类水泥基灌浆料（确保平整、密实、光滑），与梯梁相 接的侧面底部用聚苯填充，上部塞20PE棒，最后注胶封闭。下部 灌浆孔位置上部用垫片进行隔离，使下部形成空腔，上部用Ⅱ类 水泥基灌浆料进行封堵（确保平整、密实、光滑），与梯梁相接 的侧面底部用聚苯填充，上部塞20PE棒，最后注胶封闭。
≤2mm ±2mm ±3mm 1/300 +5mm,-2mm ±2mm +5mm,-2mm ±2mm +5mm,-2mm 平均不小于 4mm
平均不小于 6mm
预制构件加工尺寸允许偏差表
检查项目
允许偏差
检查项目
允许偏差
二层现浇结 构顶面标高
±5mm
预制墙板水平/竖 向缝宽度
±2mm
标准层层高
±5mm
楼板水平缝宽度
6、防止起重吊装的注意事项；
7、防止高处落物伤人措施；
8、建立相应的应急预案等。
汇报完毕 谢 谢！
2018年7月19日
目录
CONTENTS
1
工程概况
2
方案确认
3
施工准备
4
主要施工工艺和方法
5
质量标准和保证措施
6
成品保护措施
7
安全保证措施
2.1、图纸设计 层 楼 梯 立 面 图
标准层预制楼梯解析图
楼梯构件预埋件位置图
2.2、楼梯构件统计
部位
单件数据重量
体积
砼比重
总重量 （约）
2、起吊：预制楼梯梯段采用水平吊装，先 进行试吊，先吊起距地50cm停止，检查钢丝 绳、吊钩的受力情况，使楼梯保持水平，然 后吊至作业层上空。吊装时，应使踏步平面 呈水平状态，便于就位。
3、就位与调整：应系好缆风绳，人工控制 构件转动，保证构件平稳就位，安装初步就 位后，对构件进行微调，确保预制楼梯调整 后标高一致、进出一致、板缝间隙一致，并 确保垂直度，可采用人工辅助撬棍等进行微 调。
2、楼梯段干摆：主要原因是操作不当，安装时没有坐浆，干摆浮搁， 安装找正后未及时灌缝。安装时应严格按设计要求浇水泥浆，安装后及时灌 缝。
3、休息板面与踏步板面接槎高低不符合要求：主要原因是抄平放线不 准，安装标高不符合设计要求。安装休息板应注意标高及水平位置线的准确 性。
4、楼梯段左右反向：安装时应注意扶手栏杆预埋件的位置。
1、起重机械(塔吊)起重吊装前须进行试吊；
2、禁止斜吊；
3、绑扎构件的吊索需经过计算，绑扎方法应正确牢靠。 所有起重工具应定期检查；
4、禁止在六级级以上大风、大雨、大雾等恶劣的情况下 进行吊装作业；
5、起重吊装司机、司索工、信号工、指挥人员必须持证 上岗，特种施工人员持证上岗，作业时应与起重机驾驶 员密切配合、听从指挥；
墙板 楼板/楼梯/阳台
对角线
预制构件、配件
表面平整度 主筋砼保护层
预埋件 预留孔洞
钢筋
人工粗糙面
预制构件、配件 墙板/楼板/阳台
楼梯 平整度 螺栓外露长度 中心线位置 尺寸 中心线位置 外露长度 墙板
楼板和阳台顶面
允许偏差
±3mm ±3mm 1/1000 且≤3mm 1/1000 且≤3mm
±3mm
QTZ80（TC5613）塔吊性能图
QTZ63（TC5013）塔吊性能图
塔 吊 定 位 平 面 图 （ 暂 定 ）
3.3、现场准备
1、 卸车场地、预制板支架、垫板的准备； 2、构件按楼号、区段、型号等进行编号，分规格码放整齐； 3、根据构件设计图，放好轴线、构件边线和标高线，确定构件位置和水平控制标高； 4、材料加工场地及堆放准备：
臂长
36.8m 36.8m 43m 46m 46m 46m 36.8m 46m 46m 46m 51m 46m 46m
臂端最大吊重
塔吊与楼梯安装位置的 最大距离
2.05T
12.3m
2.05T
24.4m
1.67T
24.2m
1.81T
29.0m
1.81T
27.0m
1.81T
28.0m
2.05T
10.0m
4.2、吊装工艺流程
熟悉设计图纸核对编号 弹出轴线、标高控制线 上下口铺砂浆找平层
复核标高 楼梯板起吊 楼梯板安装 楼梯板就位
平台结构完成
单片构件吊装1
单片构件吊装2
校正
焊接
结构连接完成
灌浆
验收
4.3、吊装
预制楼梯吊装示意图
1、铺砂浆找平层：楼梯侧面距结构墙体预 留3cm空隙，为保温砂浆抹灰层预留空间； 在梯段上下口梯梁处铺水泥砂浆找平层，找 平层标高要控制准确。
2、结合建筑图和结构图，提前做好每种预制构件所用的预埋件、预埋螺栓等的设计、制作。
3、施工前，由构件厂技术人员、项目技术人员对现场管理人员及安装施工人员进行岗前培训， 明确构件使用部位、安装标准及要求。
4、施工前，由项目技术人员依据施工组织设计、预制构件专项方案及有关规程、施工工艺标准 编制安全技术交底，并组织专项会议对操作工人进行详细班前交底。
6、预制楼梯板安装完毕，与现浇部位连接处做好模板接缝处的 封堵，采用海绵条进行封堵。避免浇灌混凝土时水泥砂浆从模板的 接缝处漏出对外墙或其他饰面做成污染。
目录
CONTENTS
1
工程概况
2
方案确认
3
施工准备
4
主要施工工艺和方法
5
质量标准和保证措施
6
成品保护措施
7
安全保证措施
预制楼梯构件防护示意图
主要注意事项
2、构件标识：构件标号和吊装计划的吊装序号在构件上标出序 号，并在图纸上标出序号位置，便于吊装和指挥操作，减少误 吊几率。
3、控制线和标高：吊装前，复核水平方向和垂直方向控制线是 否正确，检查梯板安装位置与标高线及轴线之间的关系是否正 确。
4、强度、支撑：梯板搁置平台（含梯梁）混凝土的强度达到设 计要求后方可安装梯板。若梯板安装时，梯梁混凝土未达到龄 期，则在支模时应考虑梯板安装时的荷载，待楼梯梁达到龄期 后方可拆除模板。
预 制 楼 梯 注 浆 节 点 图 标准层预制楼梯解析图
吊装孔 扶手安装孔
预制楼梯吊装孔及扶手安装孔实例图
预制楼梯注浆孔实例图
目录
CONTENTS
1
工程概况
2
方案确认
3
施工准备
4
主要施工工艺和方法
5
质量标准和保证措施
6
成品保护措施
7
安全保证措施
检查项目
尺寸（长/宽/高） 侧向弯曲
墙板 楼板/楼梯/阳台
结合施工计划、施工方案对施工平面的要求，规划施工总平面图。 （1）地下室施工阶段，沿施工道路布置预制构件堆放场地（1#-3#楼布置在东侧，6#、10#、13#楼布 置在南侧，4#、7#、8#、11#楼布置在南侧，5#、9#、12#楼布置在南北两侧），塔吊30m回转半径范围 内（具体详见施工布置图），场地平整之后浇筑150mm厚C15混凝土。 （2）主体施工阶段，在各楼周边布置预制构件堆放场地（堆放场必须在塔吊吊重范围内）。 （3）地下室与主体结构交叉施工阶段，5#、9#、12#楼预制构件可通过6#、10#、13#楼塔吊转运至 塔吊共同覆盖区后，再进行吊装。 （4）构件堆放场在土方回填时进行分层夯实，夯实系数不小于0.94，浇筑150mm厚C15混凝土，四周 做200mm×200mm排水沟。预制楼梯存放场地要保持平整，存放距离要根据起重机械有效半径单片存放， 材料下方放置10*10木方垫层，防止损坏，每层构件间垫块应上下对齐，不宜超过6层。
