古河凿岩机械
古河凿岩机械介绍
古河凿岩机械介绍古河凿岩机械是一种矿山、隧道、道路建设等领域常用的凿岩设备，具有高效、节能、安全等优点，被广泛应用于矿山、隧道、道路建设等各个领域。
本文将介绍古河凿岩机械的原理、种类、特点和使用注意事项等。
一、古河凿岩机械的原理古河凿岩机械是通过回转、冲击等方式进行凿岩的设备，主要由机架、转子、钻木、电机等部分组成。
该设备利用高速旋转的转子带动钻头进行冲击，将岩石破碎、削减并清除，从而达到凿岩的目的。
同时也可以实现平整、铣槽、打孔等多种操作。
二、古河凿岩机械的种类按照工作原理，古河凿岩机械可分为旋转式和锤击式两种。
1、旋转式：该机械较为常见，利用旋转的钻头对岩石进行破碎，旋转通常不超过1000r/min，结构简单，使用方便。
2、锤击式：该机械使用冲击发生器对岩石进行撞击，能够对较硬的岩石进行有效的凿岩作业。
三、古河凿岩机械的特点1、高效：古河凿岩机械采用高能量冲击技术，能够高效地凿石。
2、节能：该设备能够利用机床本身的能量，减少能源浪费。
3、安全：古河凿岩机械具有较高的安全性，在使用过程中不会造成较大的伤害。
4、精准：该设备具有精度高、定位准确、孔径规则性好等特点，能够保证准确的凿岩效果。
5、多功能：古河凿岩机械不仅具有破岩功能，还可以实现凿槽、打孔等多种操作。
四、古河凿岩机械的使用注意事项1、操作人员在使用机械前，必须了解并掌握机械的工作原理、操作规程和维护方法等相应知识。
2、在操作时需要佩戴适当的工作服、手套等防护用品，以避免较大的伤害。
3、在机械的运行过程中，必须按照机械的规定进行操作，不得随意更改操作方式和参数。
4、在机械维护和保养时，需要确保机械处于停止状态，并断开电源。
5、在机械停止使用后，需要对机械进行清洗和维护，以保证机械的正常使用寿命和凿岩效果。
总之，古河凿岩机械是一款高效、节能、安全、多功能的凿岩设备，具有广泛的应用范围，能够满足不同领域、不同工作的需求。
在使用过程中，需要严格按照操作规程和使用注意事项，以保证准确、高效、安全的凿岩作业。
潜孔钻机的介绍
潜孔钻机潜孔钻机潜孔凿岩的实质，是在凿岩过程中使冲击器潜入孔内，以减小由于钎杆传递冲击功所造成的能量损失，从而减小孔深对凿岩效率的影响。
潜孔凿岩的凿岩设备是潜孔钻机，我国地下矿山常用的有YQ-80、YQ-100及QZ-165等型号，在坚固性系数f=8?14的矿岩中钻凿孔径为80～165毫米的深孔，能获得较高的凿岩速度图1为YQ-100型潜孔钻机的外貌，由回转机构、升降机构、推压机构、支承机构和冲击机构等部分组成。
图1巷道用立柱式潜孔钻机潜孔钻机是冲击回转式钻机，其内部结构与一般凿岩机不同，其配气和活塞往复机构是独立的，即冲击器，如图2。
其前端直接联接钻头，后端联接钻杆。
凿岩时冲击器潜人孔内，通过配气装置（阀），使冲击器内的活塞（锤体）往复运动打击钎尾，使得钻头对孔底岩石产生冲击。
冲击器在孔内的高速回转，则是由单独的回转机构，即由孔外的电动机或风动旋转装置，通过接在冲击器后端的钻杆来实现的。
凿岩时产生的岩粉，由风水混合气体冲洗排出孔外，混合气体是由排粉机构经钻杆中心注入冲击器的，再经冲击器缸体上的气槽进入孔底。
图2潜孔钻冲击器钻孔机械分为凿岩机和钻机两类，钻机又有露天钻机和井下钻机之分。
①凿岩机：用于在中硬以上的岩石中钻凿直径为20～100毫米、深度在20米以内的炮孔。
按其动力不同可分为风动、内燃、液压和电力凿岩机，其中风动凿岩机应用最广。
②露天钻机:按破碎矿岩的工作机构不同,分为钢绳冲击钻机、潜孔钻机、牙轮钻机和旋转钻机。
钢绳冲击钻机因效率低，已逐渐被其他钻机代替。
潜孔钻机用钻杆带动风动冲击器和钻头一起旋转，利用风动冲击器的活塞冲击钻头破碎矿岩，通常用在中小型矿山中钻直径80～250毫米的炮孔。
牙轮钻机用牙轮钻头的辗压作用来破碎矿岩,适于在硬矿岩上钻直径150～440毫米的孔,它具有效率高、劳动强度小的优点，在大中型露天金属矿中得到广泛应用。
潜孔（或牙轮）钻机由冲击器（或钻头）、回转机构、提升机构、加压装置、行走机构、排渣系统、钻架和钻杆组成。
2023年凿岩机械制造行业市场前景分析
2023年凿岩机械制造行业市场前景分析凿岩机械制造行业是指以大型凿岩机具、钻头和钻杆为代表的设备制造业。
随着基础设施建设和煤炭、石油天然气采掘的发展，凿岩机械制造行业在我国经济发展中占据重要地位。
本文将从行业市场概况、优劣势分析和未来市场前景分析三个方面介绍凿岩机械制造行业市场前景。
一、行业市场概况凿岩机械制造行业在我国的发展历程可以追溯到20世纪60年代，随着国家经济建设的需要，凿岩机械制造行业得到了快速发展。
近年来，随着国家“一带一路”和新型城镇化计划的实施，凿岩机械制造行业的市场需求进一步扩大。
现有的凿岩机械制造企业主要分布在河南、山东、江苏等省市，其中河南省的企业数量最多，达到了40家。
此外，一些外资企业也开始进入中国凿岩机械制造行业，如德国德马格公司等。
二、优劣势分析1.优势（1）国家政策扶持。
凿岩机械制造行业涉及到国家基础设施建设和能源开发等重大领域，为此国家政策一直给予支持，如出台鼓励技术创新、促进产业升级等相关政策。
（2）市场需求大。
随着国家“一带一路”和新型城镇化计划的实施，尤其是国家基础设施建设和能源发展的高速发展，凿岩机械制造行业的市场需求将进一步扩大，未来发展前景广阔。
（3）技术创新能力强。
得益于国家政策的支持和市场需求的推动，凿岩机械制造企业的技术创新能力得到了提高。
现在已有一些企业开始研发新一代高效、节能、环保的凿岩机械，并投放市场，取得了好的效果。
2.劣势（1）国内企业技术水平相对落后。
虽然国家政策对技术创新给予了大力支持，但目前，我国在凿岩机械制造技术方面与国际先进水平还有一定差距，企业技术水平需要进一步提高。
（2）市场竞争激烈。
目前，凿岩机械制造行业已经有了一定数量的企业，市场竞争相对激烈，企业需要不断提高自身技术水平和产品质量，才能在市场中占据一席之地。
三、未来市场前景分析随着国家基础设施建设和能源开发领域的不断发展，凿岩机械制造行业的市场需求将会进一步扩大。
国外生产钻机的厂家：
国外生产钻机的厂家：瑞典Atlas Copco 阿特拉斯科普柯公司成立于1873 年，目前是世界上最大跨国工业集团之一，总部设在瑞典，世界各地有50 余家工厂，生产三千多种产品，在50 多个国家设有销售公司，代理商遍布85 个国家和地区。
公司压缩机技术部下属共有10 个分厂，主要生产适用于空气和其它工业用气体的往复式、螺杆式、离心压缩机及其配套用干燥器、过滤器、冷却器、能量回收系统和控制系统等。
其中比利时的AIRPOWER 分厂是世界上最大的螺杆压缩机生产厂，年产量达几万台，德国的ENERGAS 分厂专门制造特殊工艺气压缩机，美国加州的COMPTEC 和ROTOFLOW 分厂制造离心式空压机、工艺压缩机和膨胀机。
瑞典Bask 贝斯克公司。
南非Boart International 波特国际有限公司。
奥地利Boehler Pneumatik International 伯勒尔凿岩机具国际公司。
英国Bryco 布尔克公司。
加拿大Continuous Mining Systems 采矿系统设备有限公司。
智利Equipos Mineros 艾夸普斯矿业机械公司。
日本Furukawa Rock Drill 古河凿岩机具公司。
美国米顿罗美国Gardner-Denver 加登纳丹佛有限公司。
美国Ingersoll-Rand 英格索尔兰德国际公司。
美国ACT 公司车装钻机技术。
美国ROSS HILL 公司电驱动钻机电控系统技术。
美国锥泰克公司。
美国钻采系统有限公司。
美国VARCO 公司的顶部驱动钻井装置。
美国威猛制造公司的水平导向钻机。
美国需幕公司是国际最著名的全液压车载钻机生产商及设备制造商之一，成立于1900 年，总部位于美国宾西法尼亚州的西切斯特，专业生产车载钻机。
公司一贯重视技术革新和产品开发。
美国国民油井瓦科公司(英文National OilWell Varco ，缩写：NOV )是目前世界上最大的石油钻机成套设备制造商，她最早创建的美国国民供应公司制造钻机成套设备已逾80 年历史，10 年前，在美国国民公司的基础上，先与美国油井公司合并称为美国国民-油井公司，随后包揽了美国大陆-艾姆斯科公司，美国瓦科公司近年也加入美国国民油井公司集团。
世界著名工程机械公司一览
世界著名工程机械公司一览Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】厂家名称及主要产品美国卡特彼勒公司(Caterpillar) 、铲运机、、300和325系列、平地机、滩铺机、搅拌机，压实阿里斯公司(Allis) 推土机、铲运机、平地机、约翰.迪尔(John! .Deere) 推土机、装载机、铲运机、平地机德莱赛公司(Dresser)推土机、装载机、平地机、压路机、凿岩机械凯斯公司(Case) 推土机、装载机、挖掘机特雷克斯公司(Terex)铲运机等格鲁夫公司(Grove) 起重机等英格索兰(Ingersoll-Rand) 压实机械、凿岩机械、空压机等日本制作所(Komatsu) 挖掘机、推土机、铲运机、平地机等三菱重工业公司装载机、挖掘机、平地机、滩铺机、拌和机、铣削机川崎重工业公司装载机等古河矿业公司(Furukawa)装载机、凿岩机械等日立建机有限公司久保田公司X系列挖掘机神户制钢所装载机、起重机等新卡特彼勒——三菱公司装载机、推土机、铲运机等多田野公司起重机等住友商事：挖掘机德国利勃海尔公司(Liebherr)挖掘机、推土机、装载机、起重机等O&K(奥轮斯坦.科佩尔)挖掘机、装载机、平地机德马克公司(Demag)H系列挖掘机、起重机、摊铺机等哈诺马克(Hanomag)推土机、装载机等克虏伯(Krupp) 起重机、挖掘机、凿岩机械等宝马公司(Bomag)压实机械等英JCB公司装载机、平地机等法波克兰公司(Poclain)挖掘机等捷ZTS集团装载机等意菲亚特.阿里斯装载机等荷VME集团装载机韩斗山（doosan）滑移装载机,挖掘机，电动叉车大宇重工业公司DH系列挖掘机、装载机、推土机三星重工业公司履带式装载机、平地机、专用起重机、推土机、压路机现代重工业公司挖掘机等瑞典沃尔沃建机，，，，阿特拉斯科普柯。

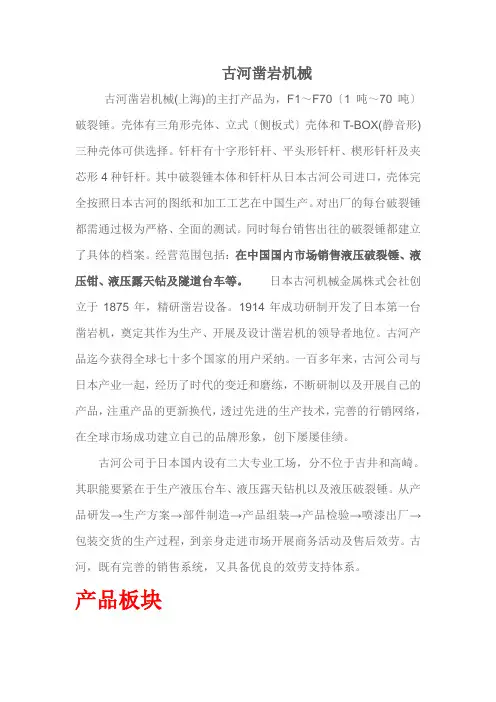

古河凿岩机械介绍
古河凿岩机械古河凿岩机械(上海)的主打产品为，F1～F70〔1吨～70吨〕破裂锤。
壳体有三角形壳体、立式〔侧板式〕壳体和T-BOX(静音形)三种壳体可供选择。
钎杆有十字形钎杆、平头形钎杆、楔形钎杆及夹芯形4种钎杆。
其中破裂锤本体和钎杆从日本古河公司进口，壳体完全按照日本古河的图纸和加工工艺在中国生产。
对出厂的每台破裂锤都需通过极为严格、全面的测试。
同时每台销售出往的破裂锤都建立了具体的档案。
经营范围包括：在中国国内市场销售液压破裂锤、液压钳、液压露天钻及隧道台车等。
日本古河机械金属株式会社创立于1875年，精研凿岩设备。
1914年成功研制开发了日本第一台凿岩机，奠定其作为生产、开展及设计凿岩机的领导者地位。
古河产品迄今获得全球七十多个国家的用户采纳。
一百多年来，古河公司与日本产业一起，经历了时代的变迁和磨练，不断研制以及开展自己的产品，注重产品的更新换代，透过先进的生产技术，完善的行销网络，在全球市场成功建立自己的品牌形象，创下屡屡佳绩。
古河公司于日本国内设有二大专业工场，分不位于吉井和高崎。
其职能要紧在于生产液压台车、液压露天钻机以及液压破裂锤。
从产品研发→生产方案→部件制造→产品组装→产品检验→喷漆出厂→包装交货的生产过程，到亲身走进市场开展商务活动及售后效劳。
古河，既有完善的销售系统，又具备优良的效劳支持体系。
产品板块一.破裂锤小型液压破裂锤〔液压驱动型〕为了使小型凿岩机实现多样化/细分化的最优配置，装配了阀门调整装置。
同时，为了比原有机型更加落低维修保养本钞票，小型液压破裂锤采纳了液压直动方式。
中大型液压破裂锤〔液压、气体共用型〕基于丰富的实际操经验，先进了动力机构，使破裂锤的“生命〞即打击力更进了一步，更值得信赖。
中/大型液压破裂锤〔多功能内装型〕支持先进技术，加载了许多新功能。
强化了可靠性和耐久性。
进一步落低维修保养本钞票。
是顺应新时代的液压破裂锤。
新世纪的多种新功能·内置平安阀标准装置 ·防尘功能·活塞防空打功能〔选择〕·润滑油直截了当注油机能 ·自动润滑油注油装置〔选择〕 ·有两种备用方式·冲击频率调整功能 ·远程操纵冲击频率调整装置〔选择〕 ·一体构造防震型三角支架·低噪音型T-BOX ·带侧板强化型·隧道使用/水中使用〔选择〕低噪音型液压破裂锤：T-BOX 方式与通常结构相比实现了-10dB(A)的低噪音化。
凿岩台车技术参数
电子控制面板 数据和备份设置传输 集成诊断系统 电子系统电池 外形尺寸和重量 宽度 驾驶室高度 顶篷抬起高度 顶棚降下高度
长度
离地间隙 旋转半径（外部） 旋转半径（内部） 电气系统 总装机功率
电压
频率
起动方法
电动机过载保护 冲击计时器 操作显示屏上的冲击计时器 电柜中的数字伏特计/安培计 相序指示器 接地故障指示器 电池充电器 变压器 电缆卷直径 电缆卷筒双重控制 液压系统
在 7 bar 时为 12.5 l/s 编号 是 BUT28 2 BUT 28 1250 mm 1250 mm 360˚ + 65˚/-30˚ 全套 +45˚/-25˚ 1750 kg
N/A 可选件 可选件 是 可选件 N/A Deutz 4
额定功率
扭矩
铰接式转向机构 全轮驱动 静压动力转向系统
传输
282型凿岩台车的修复
发布时间:2005-04-06 来源: 南京 Atlas Copco 生产的凿岩台车，其进口配件比较昂贵，很多单位在维修时都不愿意更换 很多配件，因而达不到修复的要求，影响凿岩台车的使用性能。如能从节约维修费用的角度 出发，对凿岩台车的一些配件自行加工和改制，不仅可以恢复正常的工作性能，而且降低了 成本，节约了维修费用。
1、凿岩机钎尾导向套的加工 该钎尾导向套安装在凿岩机的最前端，对钎尾起导向作用，要求硬度高，耐磨性好，密 封效果好，防止水和石渣进入凿岩机内。该凿岩机钎尾导向套为铜合金套，对材质及加工精 度的要求较高，它的磨损将严重影响钎尾的导向性，导致凿岩机其他零件的严重磨损，并可 能引发水封损坏，凿岩机漏水，也会导致外界杂质进入凿岩机内。 由于对钎尾导向套性能的认识不足，在刚开始时选用普通的铜合金材料来加工，其配合 间隙也不合理，料进行 分析，并选取比原来稍大的配合间隙，经使用，基本能达到要求，而成本仅为原配件的1/6。 2、凿岩机回油蓄能器的改进 该凿岩机回油蓄能器主要由阀体（厚约3mm)、阀芯和隔膜等组成，隔膜安装在阀体和 阀芯之间。其工作原理是：液压油通过回油蓄能器回油箱时，挤压隔膜和阀体之间的空气来 缓冲液压系统回油产生的瞬间高压，可有效地防止液压软管的破裂。 在使用过程中，我们发现回油蓄能器的主要故障是隔膜破裂，其裂纹呈弧形，沿阀体上 孔（下径1cm）的方向。该孔是用来检查隔膜是否损坏的，在班保养时，拆下螺钉，若有油 漏出，可判定隔膜损坏。 经分析，导致隔膜破裂的原因是：液压油通过隔膜内侧，将隔膜挤压紧贴阀体上孔或螺 钉时，被螺钉顶破或直接被孔内侧割破。 为此，我们对其做了以下改进：将阀体上孔的直径1cm 改为1.5-2mm，不再使用螺钉。这 样有效地避免了螺钉或孔口对隔膜的损坏。实践证明，在班保养时，若发现有液压油渗出， 可判定隔膜损坏，不需要拆卸螺钉，可直接判断，使用较方便。经上述改进后，其使用寿命 延长2-3倍，效果良好。 3、钻杆再利用 凿岩台车配用 Atlas Copco5.2m 的钻杆，在使用过程中钻杆经常被磨损成前细后粗， 导致钻杆的螺纹损坏或在钻头连接处被扭断。
地下矿山凿岩设备的发展历程
地下矿山凿岩设备的发展历程1. 前言目前我国为世界第二矿业大国，仅次于美国。
1998年我国矿石开采总量超过50亿t，已有一万多座矿山。
按矿石产量计，金属矿山地下开采所占比例为：有色金属90％、黄金85％、核工业及化工原料6o％、铁矿l0％。
然而，大量的地下矿山在相当长时期内仍以钻爆法开采为主，这也是最经济最有效的开采方法。
因此，地下凿岩设备在矿山生产建设中占有重要地位。
但是，目前多数矿山使用手持式气动凿岩机，部分矿山使用液压凿岩台车，多为人工操作。
这种落后的凿岩设备，已不能适应地下矿山发展的需要。
而发达国家在普遍使用液压凿岩台车的基础上，正向凿岩机器人发展。
我国加入WTO已指日可待，将对我国经济发展格局产生重大而深远影响。
要抓住机遇，依靠技术创新，尽早开发具有经济推动力大、技术含量高、市场竞争能力强、见效快的地下凿岩设备。
为此，回顾其历史、了解国外先进技术和应用效果，探讨其发展方向是有一定意义的。
2. 历史回顾和现状自1844年第一台气动凿岩机研制成功，并试用于燧道工程，至今已有15(h的历史⋯。
它成为地下矿山主要的凿岩设备，目前我国太部分地下矿山一直在使用。
然在结构性能上不断改进，产品不断更新换代，凿岩速度不断提高。
但始终被凿岩效率低，能量消耗太，噪声、粉尘污染严重等问题所困扰。
在国外有些发达国家已不再使用气动凿岩设备，被液压凿岩设备替代。
1970年，法国M~ntabert公司研制第一台H5o型液压凿岩机及其配套凿岩台车以来，引起世界上很多国家的关注，相继有美国h1}删一Rand公司、Gardner—Denver公司、芬兰Tammek公司、德国Knapp公司，瑞典I~lldenAlimak公司、AtlasCowo公司等进行研制。
到目前品种规格齐全，使用范围广泛，产品更新换代快。
如Atlascowo公司1986年推出第二代产品COp1440和Cop1550，其效率比Cop1238高一倍。
进入9o年代以来，新液压凿岩机的出现，更让人耳目一新。
国外生产钻机的厂家：
国外生产钻机的厂家：瑞典Atlas Copco阿特拉斯科普柯公司成立于1873年，目前是世界上最大跨国工业集团之一，总部设在瑞典，世界各地有50余家工厂，生产三千多种产品，在50多个国家设有销售公司，代理商遍布85个国家和地区。
公司压缩机技术部下属共有10个分厂，主要生产适用于空气和其它工业用气体的往复式、螺杆式、离心压缩机及其配套用干燥器、过滤器、冷却器、能量回收系统和控制系统等。
其中比利时的AIRPOWER分厂是世界上最大的螺杆压缩机生产厂，年产量达几万台，德国的ENERGAS分厂专门制造特殊工艺气压缩机，美国加州的COMPTEC和ROTOFLOW分厂制造离心式空压机、工艺压缩机和膨胀机。
xxBaskxx克公司。
南非Boart International波特国际有限公司。
奥地利Boehler Pneumatik International伯勒尔凿岩机具国际公司。
xxBrycoxx克公司。
加拿大Continuous Mining Systems采矿系统设备有限公司。
智利Equipos Mineros艾夸普斯矿业机械公司。
日本Furukawa Rock Drill古河凿岩机具公司。
xx米顿xx美国Gardner-Denver加登纳丹佛有限公司。
美国Ingersoll-Rand英格索尔兰德国际公司。
xxACT公司车装钻机技术。
美国ROSS HILL公司电驱动钻机电控系统技术。
xx锥泰克公司。
xx钻采系统有限公司。
xxVARCO公司的顶部驱动钻井装置。
xx威猛制造公司的水平导向钻机。
美国需幕公司是国际最著名的全液压车载钻机生产商及设备制造商之一，成立于1900年，总部位于美国宾西法尼亚州的西切斯特，专业生产车载钻机。
公司一贯重视技术革新和产品开发。
美国国民油井瓦科公司（英文National OilWell Varco，缩写：NOV）是目前世界上最大的石油钻机成套设备制造商，她最早创建的美国国民供应公司制造钻机成套设备已逾80年历史，10年前，在美国国民公司的基础上，先与美国油井公司合并称为美国国民-油井公司，随后包揽了美国大陆-艾姆斯科公司，美国瓦科公司近年也加入美国国民油井公司集团。
古河三臂钻大臂下沉问题
作者通联：张家 １ ２ ＂ 宣化华泰矿 业机械有 限公 司 河北 张家
１ ： ２ 市 宣化 开 发 区长 平 北路 １ ０号 Ｅ － ｍ ａ ｉ ｌ ： ｚ ｊ ｆ ＿ ０ ０ ２ ＠ｓ ｉ ｎ ａ ． ｃ ｏ ｍ
［ 编辑 利 丈］
曾分析过多个钻车 电机过热故障 ，一般是操作人员调整 了 冲击动作 的溢流 阀， 调整后没有检测溢流阀的压力值 ， 导致冲击
采用全液压凿岩系统 ，设备具有两个钻臂 ，可以同时或单独 工 作， 使 用灵 活。凿岩钻车动力 由 ５ ５ ｋ Ｗ 电机 提供 ， 共有五种工作
状态 ： 行走 、 摆臂 、 冲击 、 回转 、 推进 。钻 车行走时 ， 不能进行其他
冲击 回转 推进 钻臂
ｌ １ — １ ３ － ３ ｌ Ｏ ～ １ ２ ． ６ ≤１ ０ ２ ２
１ ９ Ｍ Ｐ ａ ，功 耗 达 ４ ８ ． ６ ｋ Ｗ，加 上 回转 功 率 １ ５ ． ８ ｋ Ｗ ，推 进 功 率
ＣＭＪ ２ — １ ７凿岩钻 车 电机 过热故 障处理
赵金 富
Ｃ Ｍ Ｊ ２ — １ ７系列履带式液压凿岩 钻车广泛用于煤矿 ， 有 色金 属， 水电， 铁路 ， 公路等部 门的巷道 、 隧道 、 涵洞 的掘进工程 。 钻车
ቤተ መጻሕፍቲ ባይዱ
设 置 篁 理 与 维 俺２ ０ １ ３ № ５ 固
大。
图 １ 活塞密封件 翻边 经 过滤 也未采取防护措施 直接加注 ， 施工 隧洞 内环境差 ， 水滴 、
参照大臂的液压原理 图，采取互换控制阀块总成的方法来
灰尘时常在加油时落人液压箱 中， 造成工作介质污染 。 所以补加
液压油时 ， 一定 要采 取防护措施 。 活 塞密封件 翻边 ， 有 可能是 右大臂 曾经 被砸 ， 缸 内液压 油 受 到巨大 冲击 ， 导致密 封件变形 。由于变形 后未及 时更换 ， 才 造 成密封件变形 加剧 ， 进而导致液压 缸 内泄严重 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
古河凿岩机械
古河凿岩机械(上海)有限公司的主打产品为，F1～F70（1吨～70吨）破碎锤。
壳体有三角形壳体、立式（侧板式）壳体和T-BOX(静音形)三种壳体可供选择。
钎杆有十字形钎杆、平头形钎杆、楔形钎杆及夹芯形4种钎杆。
其中破碎锤本体和钎杆从日本古河公司进口，壳体完全按照日本古河的图纸和加工工艺在中国生产。
对出厂的每台破碎锤都需经过极为严格、全面的测试。
并且每台销售出去的破碎锤都建立了详细的档案。
经营范围包括：在中国国内市场销售液压破碎锤、液压钳、液压露天钻及隧道台车等。
日本古河机械金属株式会社创建于1875年，精研凿岩设备。
1914年成功研制开发了日本第一台凿岩机，奠定其作为生产、发展及设计凿岩机的领导者地位。
古河产品迄今获得全球七十多个国家的用户采用。
一百多年来，古河公司与日本产业一起，经历了时代的变迁和磨练，不断研制以及发展自己的产品，注重产品的更新换代，透过先进的生产技术，完善的行销网络，在全球市场成功建立自己的品牌形象，创下屡屡佳绩。
古河公司于日本国内设有二大专业工场，分别位于吉井和高崎。
其职能主要在于生产液压台车、液压露天钻机以及液压破碎锤。
从产品研发→生产计划→部件制造→产品组装→产品检验→喷漆出厂→包装交货的生产过程，到亲身走进市场开展商务活动及售后服务。
古河，既有完善的销售系统，又具备优良的服务支持体系。
产品板块一. 破碎锤
小型液压破碎锤（液压驱动型）
为了使小型凿岩机实现多样化
/ 细分化的最优配置，装配
了阀门调整装置。
并且，为了比原有机型更加降低维修保养成本，小型液压破碎锤采用了液压直动方式。
中大型液压破碎锤（液压、气体共用型）
基于丰富的实际操经验，改良了动力机构，使破碎锤的
“生命”即打击力更进了一步，更值得信赖。
中/大型液压破碎锤（多功能内装型）
支持先进技术，加载了不少新功能。
强化了可靠性和耐久性。
进一步降低维修保养成本。
是顺应新时代的液压破碎锤。
低噪音型液压破碎锤：T-BOX 方式
与通常结构相比实现了-10dB(A)的低噪音化。
带侧板方式
隧道方式液压破碎锤
配备了可适应隧道特有困难
条件使用的装备。
◎防尘盖
◎带有喷水嘴
◎隧道专用顶端支架
◎台车搭载型空气压缩机
◎自动供给润滑油装置
水下液压破碎锤
由于在破碎机本体内接装了作为空气通路的空气配管，使空气能够受的有效地向外排放。
液压破碎锤说明
二. 破碎剪
轻、快、强、低噪音、低公害、高效率的破碎机系
统！从解体工作、小型破碎作业到钢铁回收作业，都便
于操作的液压破碎剪。
·小型破碎剪
可强有力地将混泥土块迅速地破碎成小块。
作为标准配置的钢铁剪可方便地完成钢铁的切断和回收工作。
古河公司特有的中心齿具有强有力的破碎作用。
磁性破碎剪
适用于废物回收利用。
高效率的小型磁性破碎剪，便于回收钢铁，可独立完成从破碎、钢铁处理、回到到放置的一整套工序。
因为有极广的电磁范围，使用业效率和钢铁回收率大幅上升。
大型破碎剪VP 型
超强的破碎能力将混泥土迅速解体。
可旋转至各个方向、任意角度工作。
钢铁破碎剪是标准配置。
大型破碎剪VPS 型
剪头形状适应于破碎大型对象物。
VP15、VP22两种型号配备了旋转臂。
多用破碎剪VM 型
兼备VP 、VS 的特长及功能，从解体作业到破碎功能（包含钢铁回收）均可使用的多功能破碎剪。
最适合在小规模解体作业现场使用。
Vm22
型配备了长剪（360mm ）。
铁骨破碎剪VC 型
无论是混凝土还是重型钢材都容易切断。
可全方位、任意角度旋转。
是可独立完成钢铁构造物和混凝土构造物的解体工作的多功能型破碎机。
三. 履带式钻机
提出了凿岩新概念的新世纪液压履带式钻机。
新世纪液压钻机HD700配备了新的智能凿岩系统
（IDS）。
优秀的整体平衡大幅降低了整体钻孔成本。
破碎效率极高的新世纪液压钻机HD700
可自动检验凿岩状态的变化及双重调节，活塞形
状有利于提高能量的传递效率，实现了快速及强有力
的钻孔实绩。
IDS智能凿岩系统
全液压自动凿岩控制系统，时刻根据岩石的变化
情况，自动调整到最佳凿岩状态。
● 直接钻孔移动系统——快速的空间移动
● 舒适的环境——宽敞的驾驶空间和方便灵活的控制系统
● 便于维护——像机翼一样打开的检修门便于日常保养
只需设定钻孔深度便可进行自动凿岩及钻杆退返
作业。
自动记录钻孔作业量及机械的工作数据，便于制作
作业管理记录。
四. 隧道凿岩台车。
