ZYJ7道岔设备工作原理与室内外故障分析
ZYJ7道岔故障处理
1DQJF继电器不励磁故障
• 故障现象：1DQJ励磁后，1DQJF继电器没动且 在落下状态，原表示灯灭了又亮了。
• 查找思路：切入点看TJ继电器是否亮灯，如果 TJ继电器亮灯，可以排除1DQJ继电器的第一组 接点到TJ继电器线圈故障，如果TJ继电器不亮 灯，首先要查找TJ继电器线圈至1DQJ继电器第 三组接点故障。
• 另一个短路点X4上本没有电流,分线盘上卡出 45MA的电流，沿着X4往室内卡流，哪里出现 45MA变成了0MA就是短路点。
道岔延续电路故障分析
• 故障现象：道岔主机到位并锁闭了，副机没到 位不锁闭且电机停转。（副机处于四开状态）
• 查找思路：延续电路只有在主机锁闭后，副机 还没锁闭时用。所以故障判断很重要。
需检查X5，分线盘测X2与X5如果没有电压，X5室 外断线；如果有小电压3v说明故障在室内。 • 断相故障在室内，首先要排除X5，借X2找X5，有 电没电之间就是断线点。
启动断相故障
• 如果启动X5也正常，那么需要查找借表示电查 启动的盲区。
• 查找三相到是否到达1DQJF继电器第一组和第 二组的前接点，1DQJ继电器第一组的前接点。
相互测，短路的两根线之间是没有电压的。
道岔启动短路故障
• 假如:X3与X4之间没有电压 • 第一步要区分室内外用卡流表测X3，如果卡流
是90MA 说明短路点在室外，如果卡流是45MA 说明短路点在室内，如果卡流上没有电流，说 明故障点在室内，因为X3上一定有90MA的电 流。
道岔启动短路故障
• 查找方法：X3与X4短路 • 短路故障先找一边的短路点，建议先查找X3上
道岔延续电路故障分析
• 查找方法： • 如果是X3延长线的故障，借X4或者X4的延长线
ZYJ7道岔设备工作原理与室内外故障分析
ZYJ7道岔设备工作原理与室内外故障分析1. 引言ZYJ7道岔设备是铁路交通系统中常见的道岔机械设备，广泛应用于铁路线路的切换和转向。
它通过改变轨道的位置，实现列车的换线和转向。
本文将对ZYJ7道岔设备的工作原理进行介绍，并分析室内外的常见故障。
2. ZYJ7道岔设备工作原理ZYJ7道岔设备由电机、减速器、转辙机构和定位机构等组成。
具体的工作原理如下：1.电机驱动：当接收到控制信号时，电机启动并旋转，通过减速器将电机的转速降低，以提供足够的扭矩。
2.转辙机构：减速器输出的转速通过转辙机构的齿轮传动到道岔的心轴上，使得道岔的心轴能够实现旋转。
3.定位机构：定位机构起到固定道岔位置的作用，通过定位杆和定位销实现。
4.控制系统：控制系统负责接收操作员的指令，并将指令转化为相应的控制信号发送给电机，从而控制道岔的切换。
3. 室内故障分析3.1 电机故障•电机无法启动：可能是电源故障或者电机本身故障，可以检查电源供电是否正常或者更换电机进行修复。
•电机运转不稳定：可能是电机内部有异物或者磨损严重，可以打开电机进行清理或者更换电机零部件。
3.2 减速器故障•减速器噪音大：可能是齿轮损坏或者润滑油不足导致的，可以更换齿轮或者添加足够的润滑油进行维修。
•减速器输出力矩不足：可能是减速器内部零部件磨损导致的，可以更换磨损的零部件进行修复。
3.3 定位机构故障•定位机构失灵：可能是定位杆弯曲或者定位销磨损导致的，可以修复或者更换定位杆、定位销进行维修。
3.4 控制系统故障•控制信号无法传输：可能是控制系统的电缆损坏或者连接不良，可以检查电缆连接是否正常或者更换电缆进行修复。
4. 室外故障分析4.1 天气影响ZYJ7道岔设备在室外使用时，可能会受到天气的影响而出现故障，常见的故障有：•雨水积聚：雨水的积聚可能导致设备内部的电气元件被损坏，可以在设备周围设置排水设施或者采取密封措施进行防止。
•冻结结冰：在寒冷的气候条件下，设备的润滑剂可能会结冰，导致设备无法正常工作，可以采取加热措施或者更换能抵抗低温的润滑剂。
ZYJ7型道岔的常见故障及维修处理措施
ZYJ7 型道岔的常见故障及维修处理措施铁路事业的不断进步是近年来我国交通运输业飞速发展的显著表现，在全国各地铁路提速过程中，广泛应用了ZYJ7 型道岔设备，作为提速的关键工具，有效保障了铁路列车运行的安全性。
在铁路日常管理工作中，维护与维修ZYJ7型道岔设备是工作的重点内容，要进一步提升技术运用的实效性，应着重分析设备在工作中容易出现的各类故障。
1、ZYJ7 型道岔原理和控制电路在ZYJ7型道岔设备中，其ZYJ7 电液转辙机主要包括两种系统，一是机械系统，二是液压系统。
液压系统主要由启动油缸、油泵和单向阀等部件组成，油泵是核心的动力元件，需要控制拉入和伸出动作杆的力度与角度等，对处于道岔的尖轨具有带动作用，确保道岔能够安全转换。
在ZYJ7型道岔的控制系统中，其控制电路为三相交流五线的结构形式，通过科学合理的电路设计，确保电路与设备在安全状态下稳定运行。
1.ZYJ7 型道岔常见故障以及维修措施ZYJ7 型电液转辙机是ZYJ7型道岔设备的核心部件，内部主要包括电气控制系统、液压系统和机械锁闭等，为了保障道岔在使用过程中的安全性，需避免这三个部分的运行出现故障问题。
2.1、机械故障以及维修在机械锁闭部分中，外锁闭是最容易出现故障的地方，卡阻机械的现象频繁发生，这主要是由于三方面的原因导致的。
（1）调整机械不到位。
在连接外锁闭各部分部件时，存在不协调或不到位等问题，例如连接铁与锁闭铁与其他部位的搭接不紧密。
在运行设备的早期阶段，此类故障较容易体现出来。
正确安装道岔是维修处理的重点，确定尖轨开口的适宜斥离程度，其锁闭量最低为 35mm，与尖轨密贴 2mm，在尖轨紧密贴合在基本轨上的前提下，应确保密贴处不会存在其他张力。
开展日常的检查与养护工作时，应对铜质滑块与锁闭杆等实际情况定期检查，包括连接杆之间的轴销部件等，查看锁闭板与动作杆连接臂之间的磨损程度。
若呈现过度磨损的状态，在后续的使用过程中可能会有卡口现象发生。
ZYJ7道岔设备工作原理与室内外故障分析
广州地铁三号线ZYJ7道岔设备工作原理及室内外故障分析何彬通号中心维修部信号三分部目录摘要文章针对广州市轨道交通三号线使用ZYJ7型道岔启动及表示电路存在的问题，根据ZYJ7型电动液压转辙机启动、表示电路原理、结合日常处理故障经验，从室内到室外阐述了判断ZYJ7型电动液压启动电路、表示电路各种故障方法，为我们日常处理ZYJ7型电动液压转辙机启动电路、表示电路故障提供了准确、快捷的主力方法。
关键词：液压转辙机；启动电路；表示电路；故障处理方法Abstract:According to the theory of the boot-up circuit and indication of ZYJ7 electric hydraulic switch machine and in combination with daily experience of failure handling,this paper elaborated how to judge various faults in the circuits both indoors and outdoors,which provide accurate fault circuit and fast approaches for daily faults in the boot-up circuit and indication circuit of ZYJ7 electric hydraulic switch machine.Keywords:HydraulicSwitchMachine;Boot-up circuit;Indication circuit;Fault handing approach第一章绪论广州地铁三号线，线路呈南北“Y”字形走向，从北向南贯穿广州市区新城市中轴线和番禺区发展轴线。
线路向北与机场快线衔接，向南延伸至广州新城。
ZYJ7道岔室内外故障分析及处理

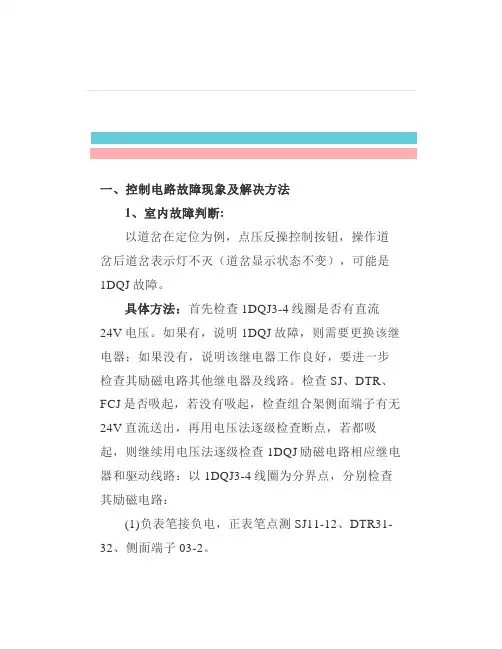

一、控制电路故障现象及解决方法1、室内故障判断:以道岔在定位为例，点压反操控制按钮，操作道岔后道岔表示灯不灭（道岔显示状态不变），可能是1DQJ故障。
具体方法：首先检查1DQJ3-4线圈是否有直流24V电压。
如果有，说明1DQJ故障，则需要更换该继电器；如果没有，说明该继电器工作良好，要进一步检查其励磁电路其他继电器及线路。
检查SJ、DTR、FCJ是否吸起，若没有吸起，检查组合架侧面端子有无24V直流送出，再用电压法逐级检查断点，若都吸起，则继续用电压法逐级检查1DQJ励磁电路相应继电器和驱动线路：以1DQJ3-4线圈为分界点，分别检查其励磁电路：(1)负表笔接负电，正表笔点测SJ11-12、DTR31-32、侧面端子03-2。
(2)正表笔接正电，负表笔点测FCJ11-12（此时按压FCA）、DTR21-22、侧面端子03-2、2DQJ142-141。
此故障现象针对于1DQJ励磁电路。
当1DQJ励磁电路故障排除后，继续按压控制按钮，操作道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态显示，说明2DQJ未转极，可能2DQJ转极电路故障。
因为2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ转极电路时首先要判断IDQJF电路与TJ计时电路是否都正常工作。
①检查1DQJF电路仍然利用电压点测法进行检查，此时1DQJ要保证在吸起状态。
②TJ计时的检查方法相同，值得注意的一点：TJ 是缓吸继电器，所以此时TJ仍在落下状态。
③在确定1DQJF和TJ电路正常及组合架侧面端子有24V电源的条件下，仍然利用电压法检查：通过借用负电查找正电的思路，将负表笔连接侧面端子06-10，正表笔点测2DQJ转极电路，仍以定位为例，负表笔接负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42，若某一点无24VDC，则可判断该点断开。
ZYJ7道岔故障分析与处理
统故障
油路故障表现为电机转动油压不足，原因有：
1.油缸缺油；
2.泵站损坏、油管破裂、油缸内漏等。
1.油缸缺油应加油处理。
2.人工应急转换办法：
第一步：松开溢流阀-同时用小撬棍拨动主副机油缸，使滚轮抬起.实现内部解锁
第二步：用撬棍撬动斥离轨使外锁解锁.拨至尖轨密贴-继续拨动斥离轨达到开口标准
第三步：用小撬棍撬动主副机油缸使滚轮落下.实现内部锁闭.接点闭合-室内将道岔操纵至对应位置。
3调整道岔外部压力或降低溢流压力。
3
故障类型
道岔转换时间长
1.外部负载大。
2.油缸两端节流阀过滤网堵塞。
3.溢流压力小。
4.油泵组排量小
5.空动油缸柱塞O型圈破损造成油路短路
1.检查道岔滑床板润滑，掉板、撑台等现象，应联系工务整治道岔。
2.清洗节流阀过滤网。
3.将溢流压力标调。
4.更换油泵组。
5.更换柱塞O型圈或更换整机
位接点
不转接
1.锁闭柱或检查柱落不到锁闭杆或表示杆缺口内。
2.锁闭柱或检查柱在固定座缺口内动作不灵活。
1.调整锁闭杆.表示杆。
2.调整锁闭柱或检查柱，使其灵活。
副机油缸到位，表示接点不能转接
道岔阻力超过27.4-30.4kN，锁闭铁被挤脱。
松开挤脱连接器调整螺母，使锁闭铁恢复原来位置，并要求整治道岔。挤脱连接器恢复方法是：手拧螺母至不能再拧后，用扳手紧3.5-4圈，然后用挤脱力测试器测试至符合要求，并加装铅封。
5.道岔定位表示正常，不能向反位扳动，重点检查X3。
1.扳动道岔时在分线盘测试启动电压，区分室内外故障。如分先盘无380V电压为室内故障
2.检查室内保险是否良好.DBQ是否正常。
ZYJ7型液压道岔控制电路故障分析
ZYJ7型液压道岔控制电路故障分析一、问题描述ZYJ7型液压道岔控制电路，作为铁路交通设施的重要组成部分，其稳定可靠性对铁路运输的安全性和效率有着至关重要的作用。
但在使用过程中，可能会出现电路故障导致道岔无法正常切换的情况，这会对列车的行车安全和时间表产生影响。
因此，本文将对ZYJ7型液压道岔控制电路故障进行分析，以便更好地保障铁路交通的安全和稳定。
二、问题分析从ZYJ7型液压道岔控制电路的基本原理出发，其主要由电源、信号源（中间继电器）、继电器电路、电动液压阀等组成。
其中，信号源采用接点式继电器，其在接通和断开的过程中，通过线圈使得机械组件切换接点来实现转换信号的作用。
电动液压阀则通过控制液压油液的流动来实现道岔的上下半机械机构及导轨交叉的转换。
在实际使用中会遇到的问题主要有以下几种：1. 道岔无法切换：这可能是因为接点式继电器不能正常接通或断开而导致，通常可以通过检查信号源的电源电压和线圈是否受损来确定故障原因。
2. 道岔频繁切换：这可能是因为信号源或电动液压阀的电路出现异常，导致发生两种或多种信号交替出现，或者控制信号干扰导致道岔切换频繁。
针对这种情况，我们可通过检查电路的相互关系、信号干扰情况、信号源和阀门的工作状态等方面进行诊断。
3. 道岔无法回到原位：这可能是由于电动液压阀无法正常控制道岔上半部分和下半部分的操作机构，导致阀门控制液压油液的流动秩序出现异常。
此种情况通常需要检查电动液压阀的工作状态、电源电压是否正常、液压油液的流动是否受阻等方面来确定故障原因。
4. 道岔运转过程中出现异常噪声：这种情况通常是由于液压阀芯出现损伤、液压油液出现泡沫等原因所致。
可以通过检查液压油液的品质、液压阀芯是否正常、液压缸是否处于卡住或变形状态等方式来诊断此类故障。
三、结论综上所述，ZYJ7型液压道岔控制电路故障分析的关键在于认识其基本原理和检查分析方法。
只有明确掌握电路的关键部位，以及合理的检查分析流程，才能及时准确地识别电路故障并采取有效的维修措施，以保证铁路交通设施的稳定可靠性。
ZYJ-7提速道岔工作原理及故障处理简介
外 锁 闭 装 置 示 意 图
二、外锁闭装置工作原理
工作过程分为解锁、转换、锁闭三个阶 段
（1）、外锁闭装置的解锁
锁闭杆移动，带动锁钩移动， 通过尖轨连接铁使斥离尖轨向 密贴方向移动；同时对于密贴 尖轨，锁闭杆凸台滑入锁钩缺 口，密贴尖轨解锁，两尖轨同 时移动。
（2）、外锁闭装置的转换
两尖轨继续同时移动，原斥离 尖轨密贴并开始锁闭，原密贴 尖轨继续移动；
(2)ZYJ7表示电路工作原理
表示电路接通电路
• ZYJ7道岔定位表示电路接通公式（1,3闭合）： DJZ220→RD4→BD1-7I1→BD1-7I2→DJF220. • 直流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→1DQJF↓→2DQJ111→2DQJ1 12→FX2→主机电缆盒2#→主机43→主机33→主机34→ 主机15→主机16→主机电缆盒7#→付机电缆盒7#→付机 43→付机33→付机34→付机15→付机16→付机电缆盒 3#→Z→R300→付机电缆盒1#→付机35→付机36→付机 电缆盒12#→主机电缆盒12#→主机36→主机35→电机 φ2→电机φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD17II4. • 交流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→DBJ4-1→FX4→主机电缆盒 4#→主机21→主机11→主机12→主机42→电机φ3→电机 φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD1-7II4.
• 当1DQJ励磁电路故障排除后，继续按压控制按钮，操作 道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态 显示，说明2DQJ未转极，可能2DQJ转极电路故障。因为 2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ 转极电路时首先要判断IDQJF电路与TJ计时电路是否都正 常工作。（1）检查1DQJF电路仍然利用电压点测法进行 检查，此时1DQJ要保证在吸起状态。（2）TJ计时的检查 方法相同，值得注意的一点：TJ是缓吸继电器，所以此时 TJ仍在落下状态。（3）在确定1DQJF和TJ电路正常及组 合架侧面端子有24V电源的条件下，仍然利用电压法检查： 通过借用负电查找正电的思路,将负表笔连接侧面端子0610,正表笔点测2DQJ转极电路，仍以定位为例，负表笔接 负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、 2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42， 若某一点无24VDC，则可判断该点断开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州地铁三号线
ZYJ7道岔设备工作原理及室内外故障分析
何彬
通号中心维修部信号三分部
目录
摘要
文章针对广州市轨道交通三号线使用ZYJ7型道岔启动及表示电路存在的问题，根据ZYJ7型电动液压转辙机启动、表示电路原理、结合日常处理故障经验，从室内到室外阐述了判断ZYJ7型电动液压启动电路、表示电路各种故障方法，为我们日常处理ZYJ7型电动液压转辙机启动电路、表示电路故障提供了准确、快捷的主力方法。
关键词：液压转辙机；启动电路；表示电路；故障处理方法Abstract:According to the theory of the boot-up circuit and indication of ZYJ7 electric hydraulic switch machine and in combination with daily experience of failure handling,this paper elaborated how to judge various faults in the circuits both indoors and outdoors,which provide accurate fault circuit and fast approaches for daily faults in the boot-up circuit and indication circuit of ZYJ7 electric hydraulic switch machine.
Keywords:HydraulicSwitchMachine;Boot-up circuit;Indication circuit;Fault handing approach
第一章绪论
广州地铁三号线，线路呈南北“Y”字形走向，从北向南贯穿广州市区新城市中轴线和番禺区发展轴线。
线路向北与机场快线衔接，向南延伸至广州新城。
三号线全长36.86公里，共设18座车站，1座车辆段，新建2座主变电站，1座控制指挥中心。
其中在嘉禾望岗站与地铁二号线换乘；在体育西路站、广州东站与地铁一号线换乘；在林和西站、赤岗塔站与珠江新城旅客输送系统（APM）换乘；在珠江新城站与地铁五号线换乘；在客村站与地铁八号线换乘，在高密度的三号线中，道岔设备扮演着至关重要的作用，道岔状态的好与坏关系着整个三号线运营的命脉。
目前，广州市轨道交通三号线正线道岔使用60kg/m钢轨12号单开道岔，及60kg/m钢轨9号单开道岔两种类型。
12号单开道岔使用ZYJ7电液型转辙机及SH6型转换锁闭器进行牵引，9号道岔单开使用单机ZYJ7电液型转辙机进行牵引。
该设备在三号线上线使用以来，发挥了其重要的作用。
但在维修过程中，发现ZYJ7型道岔转换设备仍存在不足。
尤其是道岔启动及表示电路，存在的故障问题越来越多。
同时，由于现场维护人员对该设备电路系统的掌握不足，技术管理不到位等原因，在实际使用中设备的运用质量距离当前运营需求有一定差距。
要想预防、减少道岔故障的发生，就必须提高员工维修水平。
只有掌握了检修设备的特性、原理及各部件的用途，把握日常维修的重点和必要的检修方法，才能够把道岔维修质量提高上去，这次我们主要讲解一下道岔电路工作原理及故障分析和解决办法。
第二章 ZYJ7型道岔转换设备基本电路原理
2.1.ZYJ7型道岔转换设备启动电路工作原理
ZYJ7型道岔转换设备启动电路是道岔动作的第一步，它控制着道岔是否转动到位的关键，启动电路包含5条分电路，每条电路都是有顺序
的动作，这五条电路分别是：1DQJ励磁电路、2DQJ转极电路、1DQJF励磁电路、TJ计时电路、1DQJ自闭电路，启动电路见下图1-1。
ZYJ7的动作顺序依次①是：点压控制台道岔操控按钮，1DQJ励磁电路构通→1DQJ ↑，1DQJ↑使1DQJF励磁电路构通→1DQJF↑，2DQJ转极电路构通→2DQJ 转极，同时TJ计时电路开始计时，道岔开始转动，1DQJ自闭电路因为1DQJ31-32接点连通而构通，使得1DQJ、1DQJF及BHJ保持吸起状态，从而让道岔转换到位。
道岔转换期间，TJ保持13秒缓吸，保证道岔在转动期间遇到阻力无法转换到位时，13秒后自动停止转换，防止电机一直空转。
当道岔转换到位后，BHJ↓切断1DQJ自闭电路，使1DQJ↓、1DQJF ↓。
图2-1 ZYJ7型电动液压转辙机室内启动电路原理图
2.2.ZYJ7型道岔转换设备表示电路工作原理
在ZYJ7型道岔转换时，其380VAC由X1~X2、X1~X5或X1~X3、X1~X4供给电机三相电源。
当转换到位时，启动电路被切断，通过1DQJ↓，2DQJ 转极构通相应的表示状态。
图1-2为ZYJ7型电动液压转辙机室内表示电路原理图。
在交流正半周时，流经继电器线圈的电流与表示继电器极性相同，此时二极管截止；相反，在交流负半州时二极管导通，电源经过二极管构成回路。
由于电机线圈与继电器线圈产生的自感电势，经过二极管构成放电回路，使表示继电器保持吸起。
