A21模块化生产流水线设计
流水线设计步骤
1.计算流水线的节拍流水线、自动化流水线的节拍就是顺序生产两件相同制品之间的时间间隔。
它说明了流水线生产率的高低，是流水线最重要的工作参数。
其计算公式如下：r=F/N其中：r—流水线的节拍(分／件)，F—计划期内有效工作时间(分)，N—计划期的产品产量(件)．这里：F＝F0K，F0—计划期内制度工作时间(分)，K—时间利用系数。
确定系数K时要考虑这样几个因素：设备修理、调整、更换模具的时间，工人休息的时间。
一般K取0.9—0.96，两班工作时间K取0.95，则F为：F＝FOK＝306×2×8×0．95 ×60＝279072(分)计划期的产品产量N．除应根据生产大纲规定的出产量计算外，还应考虑生产中不可防止的废品和备品的数量。
当生产线、生产线制造上加工的零件小，节拍只有几秒或几十秒时，零件就要采用成批运输，此时顺序生产两批同样制品之间的时间间隔称为节奏，它等于节拍与运输批量的乘积。
流水线采取按批运输制品时，如果批量较大，虽然可以简化运输工作，但流水线的在制品占用量却要随之增大。
所以对劳动量大、制件重量大、价值高的产品应采用较小的运输批量；反之，则应扩大运输的批量。
进行工序同期化，计算工作地(设备)需要量流水线的节拍确定以后，要根据节拍来调节工艺过程，使各道工序的时间与流水线的节拍相等或成整数倍比例关系，这个工作称为工序同期化。
工序同期化是组织流水线的必要条件，也是提高设备负荷和劳动生产率、缩短生产周期的重要方法。
进行工序同期化的措施有：①提高设备的生产效率。
可以通过改装设备、改变设备型号、同时加工几个制件来提高生产效率；②改良工艺装备。
采用快速安装卡具、模具，减少装夹零件的辅助时间；③改良工作地布置与操作方法，减少辅助作业时间；④提高工人的工作熟练程度和效率；⑤详细地进行工序的合并与分解。
首先将工序分成几部分，然后根据节拍重新组合工序，以到达同期化的要求，这是装配工序同期化的主要方法。
生产流水线设计方案
3.保障产品质量，降低不良品率；
4.改善生产环境，提高员工满意度；
5.确保生产过程符合国家法律法规及行业标准。
三、设计原则
1.合法合规：遵循国家相关法律法规和行业标准；
2.实用性：紧密围绕企业实际需求，确保方案具备可操作性；
3.灵活性：预留生产线扩展和升级空间，适应市场变化；
3.信息化管理平台建设
搭建生产数据采集与监控系统，实现生产过程的实时监控、数据分析和远程控制。提高生产管理效率，降低人为失误。
4.质量控制体系
设立质量控制点，对关键工序进行实时监控。引入先进的质量检测设备，提高产品质量。
5.生产安全与环境保障
严格执行国家安全生产法律法规，加强生产现场安全防护设施建设。同时，采用环保型设备，减少生产过程中的废气、废水排放。
4.安全性：充分考虑生产安全，降低潜在安全风险；
5.经济性：合理控制项目投资，提高投资回报率。
四、设计方案
1.流水线布局优化
结合生产工艺流程，采用U型布局，减少物料搬运距离，提高生产效率。同时，考虑设备维护和员工操作的便利性，优化设备布局。
2.设备选型与自动化升级
根据产品特性和生产需求，选用高效、稳定的自动化设备。提高生产线自动化程度，采用PLC控制系统，实现生产过程的自动化、智能化。
6.生产安全
严格执行国家安全生产法律法规，确保生产现场安全。设置安全防护设施，对员工进行安全培训，降低安全事故发生率。
7.环境保护
优化生产工艺，减少生产过程中的废气、废水排放。选用环保型设备，降低对环境的影响。
五、实施步骤
1.梳理现有生产流程，分析存在的问题；
2.开展设备选型和技术交流，确定设计方案；
流水线设计
流水线设计(如何设计流水线)流水线设计技能描述:流水线就是将复杂的工作分解,利用各种机器设备进行快速稳定生产的一种装配形式。
一条好的流水线设计需要有丰富的知识储备,下面具体就如何设计流水线进行详细剖析。
流水线设计—技能描述流水线就是将复杂的工作分解,利用各种机器设备进行快速稳定生产的一种装配形式,所以流水线设计的好坏直接决定着生产效率的高低。
一条好的流水线设计需要有丰富的知识储备,下面具体就如何设计流水线进行详细剖析:1.在进行流水线设计之前的首要问题就是要明确流水线的类型,流水线类型分为:(1)按流水线生产的对象的数目分为:① 单一对象流水线(不变流水线)。
只固定生产一种产品,品种单一,属大量生产类型。
② 多对象流水线。
是指生产两种或两种以上的产品,还可再分为:可变流水线。
是固定成批轮番地生产几种产品。
混合流水线。
在一定时间内同时生产几种产品,在变换品种时,基本上不需要调整设备和工艺装备。
(2)按生产过程的连续程度分为:①连续流水线。
指生产加工对象在流水线上的加工是连续不断进行的,没有等待停歇现象。
它适用于大量生产,是一种理想的流水线形式。
②间断流水线。
由于流水线上各工序的加工时间不相等或不成正整数倍,生产能力不平衡,生产对象在各工序之间会出现停放等待及时间间断等现象。
(3)按产品运输方式可以分为:① 无专用运输设备流水线。
流水线操作人员直接用手利用普通的运输器具将制品传送给下道工序。
② 有专用运输设备流水线。
采用专用运输设备在工序之间运送制品。
2.其次,在了解流水线类型的基础上,了解流水线生产的适用条件也是进行流水线设计的必备功课;(1)可将产品生产的各工序细分或合并,各道工序时间与节拍相等或成整数倍。
(2)企业厂房建筑和生产面积足够大,能安装流水生产线设备、工艺装置和运输传送装置。
(3)企业产品产量要达到一定数量,以保证流水生产线各工作地(设备)得到充分的利用。
(4)产品结构基本定型,并有良好的工艺性和互换性。
自动化流水线设计流程是什么
自动化流水线设计流程是什么引言概述自动化流水线设计是现代工业生产中常见的一种生产方式，通过自动化设备和系统实现生产线上的自动化生产流程。
在设计自动化流水线时，需要经过一系列的流程和步骤，确保生产线的高效、稳定和可靠运行。
本文将详细介绍自动化流水线设计的流程和步骤。
一、需求分析阶段1.1 确定生产需求：首先需要明确生产线的产品种类、生产数量、生产速度等基本需求，以便为后续设计提供依据。
1.2 分析生产工艺：对产品的生产工艺进行分析，确定生产过程中所需的各个工序和工艺要求。
1.3 考虑未来发展：在需求分析阶段，还需要考虑未来生产需求的变化和扩展，确保设计的生产线具有一定的灵活性和可扩展性。
二、方案设计阶段2.1 设计流程布局：根据生产需求和工艺要求，设计生产线的流程布局，确定各个工序之间的关系和连接方式。
2.2 选择设备和系统：根据生产需求和流程布局，选择适合的自动化设备和系统，确保生产线的高效运行。
2.3 进行仿真验证：在方案设计阶段，可以利用仿真软件对设计方案进行验证和优化，确保设计的合理性和可行性。
三、详细设计阶段3.1 设计控制系统：设计生产线的控制系统，包括PLC、传感器、执行器等设备的选型和布局。
3.2 编写控制程序：根据生产工艺和流程布局，编写控制程序，实现生产线的自动化控制和运行。
3.3 设计安全系统：设计生产线的安全系统，包括急停装置、安全光栅等设备，确保生产线的安全运行。
四、实施和调试阶段4.1 设备采购和安装：根据设计方案，采购自动化设备和系统，并进行安装和调试。
4.2 联调和调试：对生产线的各个部分进行联调和调试，确保设备和系统的正常运行。
4.3 运行试生产：进行运行试生产，对生产线的运行情况进行监控和调整，确保生产线的稳定和可靠运行。
五、验收和交付阶段5.1 进行验收测试：对生产线进行验收测试，检查是否符合设计要求和生产需求。
5.2 进行培训和交付：对生产线的操作人员进行培训，确保他们能够熟练操作生产线。

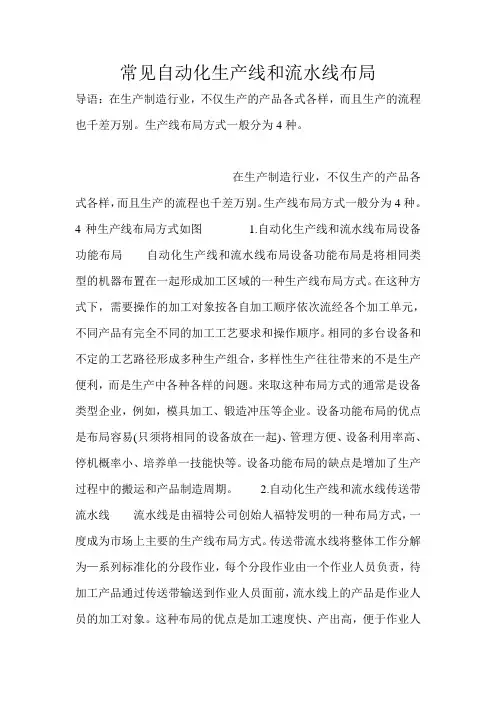

常见自动化生产线和流水线布局
常见自动化生产线和流水线布局导语：在生产制造行业，不仅生产的产品各式各样，而且生产的流程也千差万别。
生产线布局方式一般分为4种。
在生产制造行业，不仅生产的产品各式各样，而且生产的流程也千差万别。
生产线布局方式一般分为4种。
4种生产线布局方式如图 1.自动化生产线和流水线布局设备功能布局自动化生产线和流水线布局设备功能布局是将相同类型的机器布置在一起形成加工区域的一种生产线布局方式。
在这种方式下，需要操作的加工对象按各自加工顺序依次流经各个加工单元，不同产品有完全不同的加工工艺要求和操作顺序。
相同的多台设备和不定的工艺路径形成多种生产组合，多样性生产往往带来的不是生产便利，而是生产中各种各样的问题。
来取这种布局方式的通常是设备类型企业，例如，模具加工、锻造冲压等企业。
设备功能布局的优点是布局容易(只须将相同的设备放在一起)、管理方便、设备利用率高、停机概率小、培养单一技能快等。
设备功能布局的缺点是增加了生产过程中的搬运和产品制造周期。
2.自动化生产线和流水线传送带流水线流水线是由福特公司创始人福特发明的一种布局方式，一度成为市场上主要的生产线布局方式。
传送带流水线将整体工作分解为—系列标准化的分段作业，每个分段作业由一个作业人员负责，待加工产品通过传送带输送到作业人员面前，流水线上的产品是作业人员的加工对象。
这种布局的优点是加工速度快、产出高，便于作业人员在短时间内达到工作要求;其缺点是工作单调，要求作业人员长时间重复单一的动作，生产线平衡低，高效率的作业人员要等待低效率的作业人员，造成整体操作效率低，不能完全发挥高效率作业人员的作用。
另外，流水线常用于大批量生产，批量越大越能减少成本。
传送带流水线适用在标准化较高或者大批量产品加工的行业中，例如，电子工业、汽车工业等。
3.自动化生产线和流水线单元生产线Call是细胞、单元的意思，意味着生产线可以像细胞分裂或死亡一样增加或减少，从而适应需求量的变化。
A21焊装线电气控制系统说明书
a奇瑞A21项目合装电气说明书一、设备的硬件构成奇瑞海外T11项目合装工位的电气系统A．系统主要设备：1．MAIN BUCK LH12．MAIN BUCK RH本电控系统由主控制系统和现场从站模块组成。
控制系统集中安装在主控制柜内。
主控制柜内安装合装线PLC控制器及I/O模块、信号端子排、电源单元和其他附属器件。
系统还配有操作面板和触摸屏，用于电控系统的运行操作和运行状态及故障显示。
控制系统主要完成生产现场各种信号数据的实时采集及监控，并按焊装线的动作时序向生产现场执行机构发出控制指令。
生产现场部分由工位上按钮台，现场采集模块、现场信号传感器（行程开关）、驱动元件（电磁阀）等组成。
这一部分向控制系统提供操作人员的操作信号和各种现场设备的运行状态信号，同时接收来之控制系统的各种控制指令来驱动电磁阀，使其按照工艺时序进行动作。
工位的传感器信号电缆和驱动元件的控制电缆集中到附近的I/O采集模块中，再通过Profitbus总线同主控制柜相连（参见电控系统构成示意图：触摸屏中的系统配置界面）。
本套设备的控制系统采用SIEMENS的CPU315-2DP PLC作为控制单元，整个系统采用分散布式系统结构。
设备的状态由控制器将数据处理后送至SIMENS MP277触摸屏上显示，使操作者可以方便的了解到设备的当前状态。
在本系统中，采用SIMENS S7300系列的CPU加Profibus扩展总线结构。
整套系统的部件均采用国外进口器件，电磁阀和行程开关的使用寿命为10亿次（实验室条件），在保证了系统的稳定性的基础上，使系统更易于维护和改造。
二、PLC模块及其它模块概述1．电源模块PS307PS307电源模块用来将220V交流电转换为24V直流电，为主控柜PLC 的CPU模块提供电源。
远程I/O模块的电源使用外部的24V电源，而不使用PS307电源模块供电。
2．CPU模块S7 315-2DPCPU模块用来完成输入信号的处理及控制信号的输出，实现对设备的控制。
自动化流水线设计流程是什么
自动化流水线设计流程是什么自动化流水线设计流程是指将生产过程中的各个环节进行自动化处理，通过机械设备和自动控制系统的配合，实现生产线的高效运行和产品的快速制造。
下面将详细介绍自动化流水线设计的标准格式文本。
一、流水线设计的概述自动化流水线设计是为了提高生产效率和产品质量，减少人力成本和资源浪费，将生产过程分解成多个环节，并通过自动化设备和控制系统进行协调和控制。
流水线设计需要考虑生产线的布局、设备选型、工艺流程、工作站设置、物料输送等方面的问题。
二、流水线设计流程1.需求分析：了解生产任务的具体要求，包括产品种类、生产数量、生产周期等，确定流水线设计的目标和范围。
2.工艺分析：对生产过程进行详细分析，确定每个环节的工艺要求和工作内容，包括加工方式、工序顺序、工时等。
3.布局设计：根据工艺分析的结果，设计生产线的布局，包括设备的摆放位置、工作站的设置、物料的输送路径等，确保生产线的紧凑和流畅。
4.设备选型：根据工艺要求和生产任务的需求，选择适合的设备和机械，包括生产设备、传送设备、检测设备等，确保设备的性能和稳定性。
5.控制系统设计：设计自动化控制系统，包括传感器、执行器、PLC等，实现设备之间的协调和控制，确保生产线的自动化运行。
6.物料输送设计：设计物料输送系统，包括传送带、输送机、搬运机器人等，确保物料的准时供应和顺畅流动。
7.安全设计：考虑生产线的安全性，设计安全防护设施，包括安全门、安全光幕、紧急停机装置等，确保工人的人身安全。
8.测试和优化：对设计的流水线进行测试和优化，发现问题并进行改进，确保生产线的稳定性和效率。
9.实施和调试：根据设计的结果，进行设备的采购和安装，并进行调试和试运行，确保生产线的正常运行。
10.运维和维护：对已经建成的流水线进行运维和维护，定期检查设备的运行状态和维护保养，确保生产线的持续稳定运行。
三、流水线设计的优势1.提高生产效率：通过自动化设备和控制系统的配合，大大提高了生产效率，减少了人力成本和时间浪费。
大量生产类型的主要组织形式流水生产线
随着技术的不断进步，流水生产线也在不断发展。现代流水生产线已经实现了 高度的自动化、智能化和信息化，能够快速、准确地完成大批量产品的生产。
流水生产线的适用范围
适用于大批量、标准 化、流程简单、易于 分解的产品制造。
适用于需要提高生产 效率、降低生产成本 的企业。
适用于生产周期较短 、市场需求量大的产 品。
设备选型与配置
根据工艺流程和生产需求，选择合适的生 产设备，并合理配置设备数量和布局。
流水线的组织设计方法
仿真模拟法
利用计算机仿真技术，模拟流水线的运行 过程，预测可能出现的问题和瓶颈，以便
提前采取措施进行改进。
A 流程图法
通过绘制流程图，直观地展示工艺 流程和流水线的组织结构，便于分
析和优化。
B
适应性原则
安全性原则
流水线的组织设计应具备灵活性，能够适 应市场需求的变化和企业战略的调整，方 便进行生产规模的扩大或缩小。
在流水线的组织设计中，应充分考虑操作 安全、设备安全和产品质量安全，采取必 要的安全措施和质量控制手段。
流水线的组织设计步骤
需求分析
明确生产需求，包括产品类型、产量、交 货期等，为流水线的组织设计提供依据。
设备利用率
设备利用率反映了流水生产线的利用效率和产能，包括设备的开机率 、故障率等。
产品质量
产品质量是评价流水生产线的重要标准，包括产品合格率、不良品率 等。
成本效益
成本效益是评价流水生产线经济效益的重要指标，包括生产成本、原 材料消耗、能源消耗等。
流水生产线的优化
01
02
03
04
工艺改进
通过改进工艺流程、提高工艺 水平来提高流水生产线的生产
