1-9--非金属材料预应力筋张拉施工工法
4、关键技术创新点与施工工艺操作要点
4.1 关键技术创新点 4.1.1研发了用于预应力混凝土结构的高强度CFRP筋和预应 力平行CFRP束
单根CFRP筋直径为6mm，单筋强度超过3000Mpa（单筋强
度已达国际领先水平），并用19根6mm的CFRP筋组成预应力
平行CFRP束，在两端用自行研发的环氧树脂配方压模形成与
夹片内螺纹相对应的螺纹状。最终形成的CFRP预应力束形式 在国内外都属首创。
4、关键技术创新点与操作要点
4.1 关键技术创新点 4.1.2研发了GFRP制锚具(ZL 200920289624.4)，并对其参数 进行了优化设计 GFRP 制锚具设计时对最佳锥角和角度差的概念在结合已 有国内外研究成果的基础上进行了深入研究，经过理论研究、 仿真模拟和试验研究提出了夹片最佳锥角为6°，以及0.1° 的锥角差，有效的解决了大吨位张拉力作用下GFRP 夹片局部
其它部位用塑料拴扣紧。具体参数见下表。
4、关键技术创新点与操作要点
4.2 操作要点 4.2.2 原材料进场 FRP筋力学指标表
项目
抗拉强度标准值（MPa） 抗拉强度设计值（MPa） 抗压强度设计值（MPa） 弹性模量（MPa） 热膨胀系数
GFRP筋
700 357 100 45000 0.000011
效率。
3、工艺原理
•夹片与锚环的锥角差的影响分析结果 锚环锥角和夹片锥角之间合适的角度差异可以减少锚 具部件中的应力峰值，使夹片受到的横向挤压力变得均匀，
减少了对GFRP筋的径向挤压损伤，一般夹片倾角大于锚环
倾角0.10～0.20，可以达到较好的效果。
3、工艺原理
3.2 CFRP预应力束
预应力束采用19根6mmCFRP筋，端部用环氧树脂压模制成螺纹状。
，避免筋材扭曲，如发生个别筋材顶弯，将其更换后再穿束
。筋束顺直，不得有死弯，不得沾有油渍。
4、关键技术创新点与操作要点
4.2 操作要点 4.2.5安装锚具、夹片
锚具安装前先进行清孔、吹孔，使孔内清洁无杂物，
并且量一下两端头悬出的筋束长度是否一样长，坚决避免 出现一头长一头短和同束筋材长短差别过大的情况。然后 再安装锚杯，锚杯一定要安装在锚板的限位槽内，并用套 筒将夹片打紧，使锚杯不脱离限位槽为原则。
1.2 技术背景 1.2.2 依托课题研究内容及目的 从非金属材料（CFRP)预应力筋及其锚固体系研究出发， 形成一套完全非金属锚固体系完整的计算理论、工艺技术， 解决非金属锚具应用中所面临的一些问题，使其从研究走向 实际工程应用。 将常规钢绞线预应力筋用非金属材料预应力筋束替代， 在归纳总结国外、国内研究成果和的工程实践的基础上，根 据目前国内外非金属材料锚固系统的研究和发展动态，以实 际应用为目标，以理论与实践相结合，形成完全非金属锚固 系统及非金属材料预应力筋专用张拉工具来施工的张拉施工 工艺。
1、工法产生背景
1.3 技术水平 3、实用新型专利 2010年10月获得专利 “一种FRP制筋材锚具”，编 号：中国 200920289624.4
2、工法特点
2.1 质量、安全 质量控制要求执行国内相关行业规范标准，主要包括 现行《公路桥涵施工技术规范》（JTG/T F50-2011）及《 纤维增强复合材料建设工程应用技术规范》（GB506082010）相关规程。每片梁断丝及滑丝数量不得超过预应力 筋总丝数的1%，并不得位于梁体的同一侧，且一束内断丝 不得超过一丝。否则，放松换束。
材质在使用阶段易生锈导致承载能力和使用性能降低的弱
点，在国内外都属首创。
4、关键技术创新点与操作要点
4.2 操作要点 4.2.1 施工工艺流程
工厂内据设计长度非金属处理预应力筋下 料、编束、处理端部
清理修正管口
穿束
检查砼强度
安装工作锚 张拉油缸回油，工具锚松脱
安装限位板
安装专用工具（特制支架）
关闭油泵、张拉千斤顶油缸全部复位
安装千斤顶、工具锚等
依次卸下工具锚、千斤顶、专用支架等
油泵配套安装
孔道压浆
初张拉（量测伸长值）
封
锚
至σcon（量测伸长值）
锚
固（持荷5min）
4、关键技术创新点与操作要点
4.2 操作要点 4.2.2 原材料要求
非金属材料预应力筋可采用Байду номын сангаасFRP筋或GFRP筋，但从下表
参数可以看出，CFRP筋更具有优势。本工法依托工程预应 力筋材采用的是CFRP筋，锚夹具采用GFRP材料，该桥CFRP 预应力筋由19根直径6mm的CFRP筋平行编束而成，锚固段、 张拉段及工作段经环氧树脂固化成外径为35mm的螺纹状，
等强度计算，本工法明显比钢绞线工法节约成本；后期营 运及养护费用也节省； 而且钢材寿命在40到60年之间，碳纤维的寿命可达 100-120年，因此非金属预应力筋张拉施工工法总体经济 优势显而易见。
3、工艺原理
本工法工艺原理与其它普通钢绞线预应力筋施工工 法基本相同，主要的区别是预应力筋材制作（非金属材 料预应力筋目前只能在工厂内下料、编束及端部处理）、 编束（含端部处理）、张拉工具(采用专用支架)、过程 控制等有根本的区别。
1.2 技术背景 1.2.1 该工法依托课题背景 本工法依托课题是广东长宏公路工程有限公司和华中 科技大学联合申报的“非金属材料预应力筋张拉工艺技术 研究”课题，该课题是广东省交通运输厅2009年度科技项 目，编号2009-02-18。
课题成果鉴定证书编号粤交科鉴字【2012】35号。
1、工法产生背景
应力集中问题。
4、关键技术创新点与操作要点
4.1 关键技术创新点 4.1.3锚固系统采用完全非金属材料（不含金属材质） 整套锚固张拉系统包括：锚环、夹片和预应力束。锚 环和夹片均采用GFRP材料，预应力筋采用CFRP材料，预应 力束两端的螺纹采用环氧树脂压模形成。整套锚固系统完
全采用非金属材料，不含金属材质，从根本上解决了金属
热烈祝贺 2014年公路工程工法经验交流会 胜利召开
广东长宏公路工程有限公司 华中科技大学 江西赣东路桥建设集团有限公司 二○一四年三月
非金属材料预应力筋张拉施工工法
华中科技大学 郑文衡 2014年3月25日
目
1. 工法产生背景
2. 工法特点 3. 工艺原理
录
4. 关键技术创新点与操作要点 5. 工程应用情况
4、关键技术创新点与操作要点
4.2 操作要点 4.2.6 安装千斤顶 由于非金属预应力体系的特殊性，根据实际需要设计 了专门的传力支架。采用三角支架或特制的吊装支架配合 手拉葫芦吊装千斤顶，人工定位。千斤顶定位时，要使千 斤顶轴线、锚杯轴线、传力筒以及预留孔道四轴线同心，
张拉开始后当千斤顶开始受力后将吊千斤顶的吊链放松。
险小。
2、工法特点
2.2 工期、进度 非金属筋材重量轻，人工搬运、穿索、张拉等均比较 方便，与钢绞线比较可以加快进度、节省工期。
2、工法特点
2.3 经济效益 碳纤维筋材，比重1.65-1.9，强度是钢绞线2倍左右， 价格方面约15元/kg；钢绞线的比重7.8，一般采用设计强
度用到1395MPa，价格大部分在6到9元/kg之间；按等重量
料时采用砂轮锯切割，严禁用氧气或电焊切割。CFRP预应
力筋由19根直径6mm的CFRP筋平行编束而成，锚固段、张拉
段及工具段经环氧树脂固化成外径为35mm螺纹状，与设计
锚具配合锚固，中间段每1m用塑料拴扣紧。
4、关键技术创新点与操作要点
4.2 操作要点 4.2.4预应力筋穿索 穿束前将锚垫板孔口及喇叭管内的混凝土浆碴清除干净 。中长束可人工传束，长束穿索时采用5t卷扬机进行穿束作 业。将卷扬机钢丝绳套在预应力筋束前端，人工将筋材端头 抬高并放入管道口内，开动卷扬机，使筋材缓缓进入孔道内
CFRP筋 2700 1753
160000 0.000011
4、关键技术创新点与操作要点
4.2 操作要点 4.2.2原材料进场 非金属锚具、夹片 根据设计方案委托有资质的厂家制作非金属锚夹具系 统，进场后按相关规范及设计要求进行外观、硬度、静载 锚固性能等验收。
4、关键技术创新点与操作要点
4.2 操作要点 4.2.3 预应力体系安装 1、波纹管、锚垫板安装 与普通钢绞线预应力体系同，注意锚下垫板必须与预应 力束垂直放臵，垫板中心应对准管道中心。 2、预应力筋下料及编束 非金属材料预应力筋束端部必须采用环氧树脂进行特殊
注:为夹片和预应力筋之间等效摩擦角。
α
R
x
β
3、工艺原理
3.1 非金属锚具
经分析，在影响非金属材料夹片式锚具锚固性能的因
素中，锚环内壁倾角、锚环长度、夹片倾角与锚环内壁 倾角差值这三个因素是影响非金属预应力体系锚固效率 的最主要因素。
3、工艺原理
•锚具内壁倾角影响因素分析结果 较大的倾角有利于减少纤维筋的滑移，而且可以减 小纤维筋对夹片和锚环的轴向应力。考虑到锚具的自锚
性能，经理论计算及大量试验获得结论：采用6°的倾
角较为合理。
软化区概念图
角度差异概念图
3、工艺原理
•锚具的锚固长度影响结果 GFRP锚具的锚固长度对锚固系统有很大影响，锚固的 长度越长(即接触长度越长)，能够减少锚固系统中各个部
件的应力和位移。如果在可能的情况下，可以通过增加锚
环和夹片的长度来增加锚具锚固的长度，从而提高锚固的
1、工法产生背景
1.3 技术水平 2012年11月20日该工法的关键技术在广东省交通运输厅 组织的成果鉴定会上顺利通过，鉴定结论是“整体达到国际 先进水平，其中GFRP夹片式锚具达到国际领先水平”。
2013年11月“非金属材料预应力筋张拉工艺技术研究” 获得中国公路建设行业协会组织评审的“科技创新成果一等 奖”。
2、工法特点
2.1 质量、安全 锚具安装时，夹片的选择应保证与筋束螺纹是同一规 格；由于筋束固化段外螺纹有两条平行压模缝，夹片安装 时应使两条压模缝在两夹片的安装缝隙之间； 张拉时作业人员不得站在千斤顶及锚固段正后方，张 拉完成后应按规定及时压浆、封锚。 采用非金属材料预应力筋张拉施工工法施工安全，风
预应力张拉标准施工方法图文教学
预应力张拉标准施工方法图文教学a）张拉钢筋；b）浇筑混凝土；c）放松或切断预应力筋1-锚具；2-台座；3-预应力筋；4-台面；5-张拉千斤顶；6-模板；7-预应力混凝土构件（先张法）（后张法示意）（后张法示意）（后张法示意）一、预应力筋及管道（一）预应力筋（1）每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同一生产工艺的产品组成。
（2）预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：1）钢丝检验每批重量不得大于60t；从每批钢丝中先抽查5%，且不少于5盘，进行形状、尺寸和表面质量检查，检查不合格，则将该批钢丝全数检查。
从检查合格的钢丝中抽查5%，且不少于3盘，在每盘钢丝的两端取样进行抗拉强度、弯曲和伸长率试验。
试验结果有一项不合格则该盘钢丝报废,并从同批次未试验过的钢丝盘中取双倍数量的试样进行该不合格项的复验。
如仍有一项不合格，则该批钢丝为不合格。
2）钢绞线检验每批重量不得大于60t；从每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一根试样，进行表面质量、直径偏差和力学性能试验。
如每批少于3盘，应全数检验。
检验结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复验。
如仍有一项不合格，则该批钢绞线为不合格。
3）精轧螺纹钢筋检验每批重量不得大于60t；对其表面质量应逐根进行外观检查，外观检查合格后每批中任选2根钢筋截取试件进行拉伸试验。
试验结果有一项不合格，则取双倍数量的试样重做试验。
如仍有一项不合格，则该批钢筋为不合格。
（4）存放的仓库应干燥、防潮、通风良好、无腐蚀气体和介质。
存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月。
（5）预应力筋安装时应注意：预应力筋宜使用砂轮锯或切断机切断，不得采用电弧切割。
（二）管道与孔道1．后张有粘结预应力混凝土结构中，预应力筋的孔道一般由浇筑在混凝土中的刚性或半刚性管道构成。

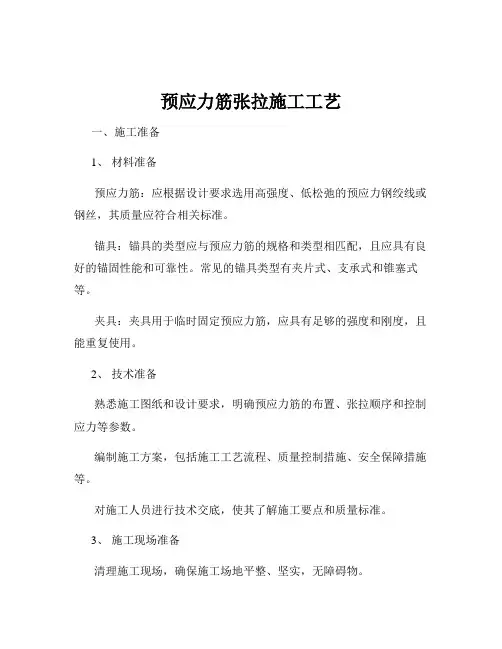

预应力筋张拉施工工艺
