板框压滤机滤布的选择
板框压滤机技术参数

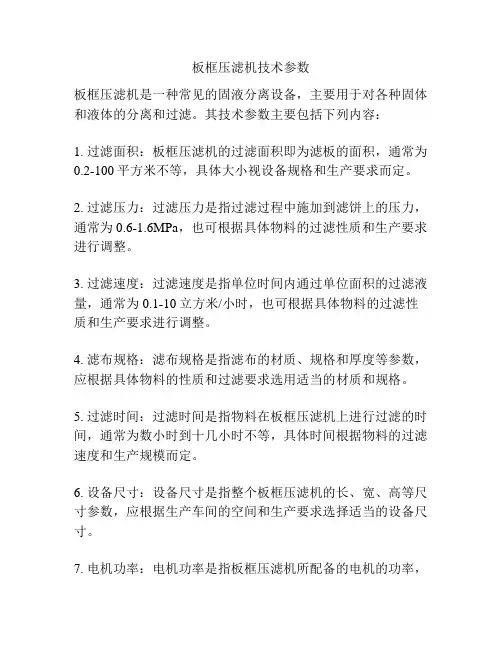

板框压滤机技术参数
板框压滤机是一种常见的固液分离设备，主要用于对各种固体和液体的分离和过滤。
其技术参数主要包括下列内容：
1. 过滤面积：板框压滤机的过滤面积即为滤板的面积，通常为0.2-100平方米不等，具体大小视设备规格和生产要求而定。
2. 过滤压力：过滤压力是指过滤过程中施加到滤饼上的压力，通常为0.6-1.6MPa，也可根据具体物料的过滤性质和生产要求进行调整。
3. 过滤速度：过滤速度是指单位时间内通过单位面积的过滤液量，通常为0.1-10立方米/小时，也可根据具体物料的过滤性质和生产要求进行调整。
4. 滤布规格：滤布规格是指滤布的材质、规格和厚度等参数，应根据具体物料的性质和过滤要求选用适当的材质和规格。
5. 过滤时间：过滤时间是指物料在板框压滤机上进行过滤的时间，通常为数小时到十几小时不等，具体时间根据物料的过滤速度和生产规模而定。
6. 设备尺寸：设备尺寸是指整个板框压滤机的长、宽、高等尺寸参数，应根据生产车间的空间和生产要求选择适当的设备尺寸。
7. 电机功率：电机功率是指板框压滤机所配备的电机的功率，
通常为1.1-15KW不等，应根据设备的规格和生产要求选择适
当的电机功率。
8. 操作压力：操作压力是指板框压滤机在正常运行时所需的气压或液压，应根据设备的规格和生产要求选择适当的操作压力。
板框压滤机技术参数
板框压滤机技术参数板框压滤机是一种常见的固液分离设备，广泛应用于化工、轻工、制药、食品等行业。
其主要作用是通过挤压固体与液体混合物，使其分离出固体与液体两部分，从而满足后续工艺生产的需求。
板框压滤机的技术参数是影响其性能和使用效果的重要因素。
在下文中，我们将介绍板框压滤机的技术参数及其相关参考内容，供相关人员参考。
1. 滤板尺寸滤板尺寸是板框压滤机的重要参数之一。
滤板尺寸的大小会直接影响到滤饼的质量和滤饼的干度。
滤板尺寸越大，则每个滤饼的体积会变大，因此滤饼干度会更高，但是滤板尺寸过大会导致滤布数量减少，从而降低机器的处理效率。
滤板尺寸一般根据实际需求设计，一般以尺寸的长度和宽度为主要指标。
2. 滤布材料滤布材料也是板框压滤机的重要参数之一。
滤布材料的选择直接影响到滤饼的质量和处理效率。
常用的滤布材料有聚腈、聚酯、聚丙烯等，选择滤布材料时需要注意其抗拉强度、耐热性、耐腐蚀性等因素。
一般来说，滤布材料应根据操作环境、物料性质等来选择。
3. 过滤面积过滤面积也是板框压滤机的重要参数之一。
过滤面积越大，处理的物料量也会越大，但同时机器也会变得更加臃肿和占用更多的空间。
过滤面积的大小需要根据实际需求进行调整和优化。
4. 滤饼厚度滤饼厚度也是板框压滤机的重要参数之一。
滤饼厚度的大小会影响到滤饼的干度和质量。
通常情况下，滤饼厚度越大，则滤饼干度也会越高，但是过大的滤饼厚度也会导致过滤速度变慢，从而降低机器的处理效率。
5. 过滤压力过滤压力是板框压滤机的重要参数之一。
过滤压力的大小会影响到滤饼厚度和滤饼质量。
通常情况下，过滤压力越大，则滤饼厚度也会越大，但是过大的过滤压力也会导致机器的使用寿命减短。
6. 过滤速度过滤速度是板框压滤机的重要参数之一。
过滤速度的大小会直接影响到机器的处理效率。
过滤速度越快，则机器的处理效率越高，但是过快的过滤速度也会导致滤饼质量降低。
综上所述，板框压滤机的技术参数涉及到多个方面，需要根据实际需求进行调整和优化。
板框压滤机技术参数
板框压滤机技术参数板框压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、食品、制药、环保等行业。
为了能够更好地了解和选择适合自己生产需求的板框压滤机，下面将介绍一些板框压滤机的常见技术参数。
1. 过滤面积过滤面积是衡量板框压滤机处理工艺能力的重要指标之一。
过滤面积越大，单位时间内处理的液固混合料就越多。
过滤面积一般以平方米（㎡）为单位进行表示，可以根据生产需求选择合适的过滤面积。
2. 过滤宽度和高度过滤宽度和高度是板框压滤机过滤室的尺寸。
过滤宽度决定了板框压滤机每个过滤室的容积大小，高度决定了板框压滤机的过滤效果。
过滤宽度和高度一般以毫米（mm）为单位进行表示，也可以根据需要选择合适的尺寸。
3. 压榨压力和压榨方式板框压滤机在过滤过程中需要施加一定的压榨力来实现固液分离。
压榨压力是指施加在过滤室上的压力大小，一般以兆帕（MPa）为单位进行表示。
压榨方式可以分为手动压榨和自动压榨两种，根据生产需求选择合适的压榨方式。
4. 过滤板材质过滤板是板框压滤机中起到支撑和固定滤布的作用，不同的生产需求需要选择不同材质的过滤板。
常见的过滤板材质有金属材料（如铸铁、不锈钢等）和非金属材料（如玻璃钢、聚丙烯等），可根据介质性质和工艺要求选择合适的过滤板材质。
5. 过滤布种类和规格过滤布起到过滤和固定滤饼的作用，不同的生产需求需要选择不同种类和规格的过滤布。
常见的过滤布种类有涤纶布、尼龙布、不锈钢网等，在选择时要考虑介质性质、过滤精度和耐腐蚀性能。
6. 滤饼厚度和含水率滤饼厚度和含水率是评价板框压滤机过滤效果的重要指标。
滤饼厚度指的是滤布上沉积的固体物质的厚度，含水率指的是滤饼中含水量的百分比。
滤饼厚度和含水率的大小直接影响到板框压滤机的处理效率和过滤效果。
以上是板框压滤机的一些常见技术参数，通过了解这些参数，可以更好地选择和使用板框压滤机，满足生产需求，并获得理想的固液分离效果。
板框式压滤机选型时需要考虑哪些因素？
板框式压滤机选型时需要考虑哪些因素？1. 滤饼质量板框式压滤机最紧要的作用是对过滤物进行固液分别，即将液体从固体颗粒中分别出来。
因此，在选型时需要考虑滤饼质量，其关系到过滤结果的质量。
滤饼的厚度、密度和均匀度都会影响过滤效率和固液分别效果。
因此，需要依据过滤物的特性和要求，选择合适的板框式压滤机型号和规格。
2. 过滤物性质选型时需要考虑过滤物的性质，如粘度、颗粒大小、硬度等，这些性质会影响到过滤的效果和速度。
依据过滤物的性质，选择适合的过滤布和过滤器材质。
例如，粘性较大的过滤物需要选择粘度较低的过滤布，颗粒大小较大的过滤物需要选择过滤器具有较大通道的板框式压滤机。
3. 掌控系统板框式压滤机有电站和液压两种掌控方式，选型时需要考虑掌控系统的稳定性和牢靠性，从而实现过滤过程的自动化和智能化。
另外，压滤机的过滤压力也需要考虑，高压力可以提高过滤效率，但也会对压滤机造成损害，要依据实在情况进行选择。
4. 设备材质板框式压滤机需要防范过滤物的腐蚀和磨损，因此选型时需要考虑设备的材质。
假如过滤物具有腐蚀性，则材质应选用耐腐蚀材料；假如过滤物颗粒大小较大，应选用硬度较高的材料。
5. 生产本领和效率在选型时需要考虑生产本领和效率因素，包括过滤面积、过滤速度和处理本领等。
过滤面积越大，处理本领也会更大，过滤速度越快，效率也会更高。
但是，较大的过滤面积和更高的处理本领也需要更高的成本和更大的空间，需要综合考虑。
6. 设备维护在选择板框式压滤机时，还需要考虑设备的维护易用性和维护成本。
压滤机具有多个滤板和滤框，需要常常清洗和更换，因此易用性和维护成本也是选型时需要考虑的因素。
综上所述，对于板框式压滤机的选型需考虑滤饼质量、过滤物性质、掌控系统、设备材质、生产本领和效率以及设备维护等因素。
在考虑这些因素时，需要依据实际需要进行综合分析，选出最优的板框式压滤机型号和规格。
压滤机滤布使用方法
压滤机滤布使用方法一、压滤机类1.安装滤布时，应保证板框上部分滤布的平整和固定，以免因滤布打折而在板框受压时损坏滤布。
2.滤饼粘附在滤布上的时间不宜过长，时间过长会引起滤布的变形和下垂。
3.卸滤饼时，应顺着滤布的方向铲滤饼。
4.带式过滤机类5.应正确测量所需滤布长度(包括接头长度)。
6.缝合时要保证两端纬线重合或平行，以防运作时滤布出现跑偏。
7.接口应注意运作方向，以免刮刀阻挡滤布接口而损坏滤布或使滤布前进受阻。
二、立盘机类(立式圆盘机)1.所选用滤布不宜过厚，过厚不利于滤袋装机时的缝制。
2.所选滤布表面不宜太光滑，太光滑不宜滤饼的形成，影响生产效率。
三、袋式收尘器类1.滤布不宜挂得过松或过紧，过松容易积尘，过紧容易拉坏。
2.新旧滤袋不应混装，避免损坏时间不同影响设备正常工作。
3.更换下来的滤袋，先用压缩空气吹净，再检查有无破洞，有破洞修补好后留待更换。
如被粉尘糊住的滤袋，用水冲洗，凉干后留待更换。
四、劳式机类(立式带滤机)1.求滤布有一定的厚度和较强的抗伸强度。
2.接头要保证两端纬线重合或平行，以防运作时滤布出现跑偏。
3.接口应注意运作方向，以免刮刀阻挡滤布接口而损坏滤布或使滤布前进受阻。
五、木耳机类4.安装木耳滤袋时，不要被硬物挂着滤袋，以免损坏合纤丝，造成滤袋短期内穿孔。
5.应在滤饼适宜厚度时停止，卸饼后再进行工作，这样可延长滤袋使用寿命。
6.换滤袋时不能用硬物直接扣住滤袋往下拉，应用力在滤袋上缝制的辅助带上拉。
7.卸滤饼时，卸饼工具应与滤布尽量保持平行，以防损坏滤袋。
板框压滤机的选型、处理量计算、常见故障诊断
板框压滤机的选型、处理量计算、常见故障诊断机械脱水法是目前广泛接受的污泥减量化的方法，通过机械对污泥脱水，耗能少，能够连续工作。
常用的机械脱水有带式压滤机、离心脱水机、板框压滤机等，三者各有各的优缺点。
其中，板框压滤机处理效果好，滤饼含水率低，污泥处理量比较大，是其他脱水设备所不能比的。
板框压滤机的选型板框压滤机是将泥浆填充到滤板之间，通过挤压滤板将水挤出，通过滤布过滤污泥，最后实现脱水。
一般由支撑架、液压缸、滤板、给气系统、滤布冲洗系统和限位装置构成。
05:04一、设备选型要考虑哪些方面？1、泥饼含水率。
板框压滤机在挤压脱水过程作用形式更加直接、作用时间相对较长，作用效率较高，处理后的泥饼含水率较小，所得泥饼占地空间较小。
2、板框材质。
板框重要接受不易变形刚度较大，且质量较轻的材料，且在挤压过程中，能够耐高压。
3、滤布选材。
滤布的选择重要要求耐腐蚀、具有较强的抗拉强度、过滤性较好。
4、工作形式。
通过接受液压或者气动的形式把握板框移动，其气动噪音较大。
其中，滤板和滤布的选择尤为紧要。
二、滤板的选择滤板的选材至关紧要。
考虑到滤板的工作环境，污泥中含有腐蚀性物质，具有确定的耐腐蚀性，工作过程中反复挤压撞击，滤板要有确定的强度，同时要有确定的耐磨性。
目前常用滤板的材料有：1、PP高分子聚丙烯，是目前zui常用的。
这种材料，对于各种酸碱性耐受性特别好，包括zui强酸氢氟酸，都有良好的耐酸性。
它的工作温度比较小，cod君在实践中发觉其最多耐受短时间的70的物料。
2、PVDF，是耐酸性，耐温度zuihao的有机材料，正常耐温可达到150左右，但耐碱性极差。
3、自然橡胶滤板，弹性好，但是强度差。
尤其是隔膜，用自然橡胶的还是不错的。
4、铝质滤板，金属滤板里最轻，但耐酸性相对较差。
5、铸铁滤板，重量重，耐酸性较差，耐温性*。
只是密封面，其实还必需使用有机材料做，有确定的局限性。
6、不锈钢滤板，耐酸碱性较好，但是价格在全部滤板中zui大。
板框压滤机滤布型号
斜纹
420
881
378
0.78
4493.5
2623.5
2016
丙纶单丝
缎纹
290
850
157
0.48
2268.6
2771.4
2570
丙纶单丝
缎纹
330
425
110
0.53
3732
2402
2042
丙纶单丝
斜纹
330
610
189
0.48
4075
1561
当然，还有其他的型号，这就需要到具体的厂家进行询问了，这时可以去河南大张过滤设备有限公司进行了解，这是集生产、制造、科研、销售、国际贸易为一体的综合性科技型企业，其产品型号对样，可供消费者选择。
4648.0/2866.6
188/114
0.59
280
254.2
700AB
6865.4/416.7
378/235
1.15
580
82
750A（840A）
4466/2905
168/131
0.85
330
42
750B（840B）
5234/3489.
256/141
0.99
420
76
750AB（840AB）
6718/5421
216.5
522
2104/1633
244/173
0.41
155
73.44
534
2501/1894
193.6/100.0
0.99
368.1
41.2
4212短纤
2672/1342
236.4/123.2
板框压滤机的选型及工作原理
板框压滤机的选型及工作原理板框压滤机由交替排列的滤板和滤框构成一组滤室。
滤板的表面有沟槽，其凸出部位用以支撑滤布。
滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。
板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。
板、框之间的滤布起密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕，可通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成(参见附图一-一八)，其中过滤介质和集液槽由用户自备，也可由本厂代配。
板框压滤机有手动压紧、机械压紧和液压压紧二种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。
悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板框压滤机滤布的选择
各厂家的压滤机在工作原理，工作流程上基本都是一致的。
唯独在压滤机滤布的选配上是各有不同，除特殊约定外，一般压滤机厂家出厂都是统一标配的某个型号的滤布。
这就造成了一个问题，因为压滤机用户是各行各业的，处理物料性质也是各种各样的。
板框压滤机滤布的规格、型号选择一直是困扰广大压滤机用户的首要问题。
因为压滤机滤布选型合适与否是关乎到压滤机处理效果的最核心的因素。
一般有使用经验的压滤机用户，在订购机器之前就会充分考虑压滤机滤布的选型问题，并通过一些简单实验来验证，这样的话选配的滤布就基本能够满足要求了，而不是使用了才发现达不到效果。
就算是同一行业的不同工厂的污水都可能是不一样。
这就给选配滤布带来很大不确定性。
很多用户拿到压滤机第一次使用，往往是不成功的，用户不懂他只会说你机器有问题。
其实不然。
这就不是压滤机的问题，而是板框压滤机滤布的选择问题，和物料性质问题造成的。
初步选定板框压滤机滤布型号以后，还需要实际规模化生产验证，就是上机使用看实际效果，不行就更换。
初期是需要更换几种滤布看使用效果的。
直到最终确定所选的板框压滤机滤布型号，满足精度，耐酸碱性、耐温等技术要求就可以固定下来了，这些使用好板框压滤机必须做的工作。
不能偷懒。
正常的机器在采购之前是需要寄样给板框压滤机厂家做一个简单絮凝实验，确定是否适合使用该机器。
