曝气池填料安装方案

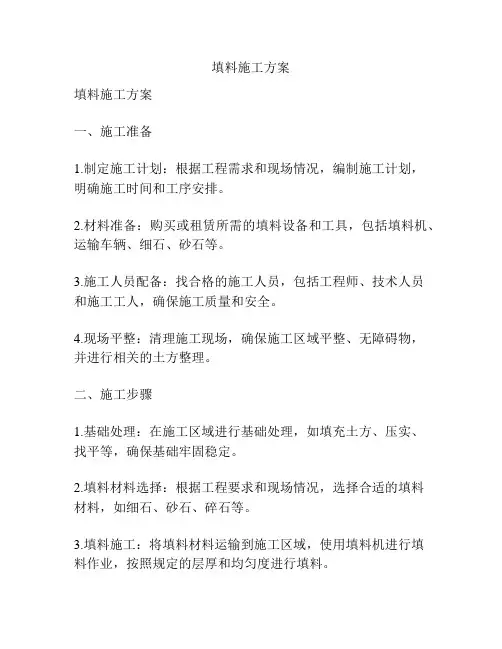

填料施工方案
填料施工方案填料施工方案一、施工准备1.制定施工计划：根据工程需求和现场情况，编制施工计划，明确施工时间和工序安排。
2.材料准备：购买或租赁所需的填料设备和工具，包括填料机、运输车辆、细石、砂石等。
3.施工人员配备：找合格的施工人员，包括工程师、技术人员和施工工人，确保施工质量和安全。
4.现场平整：清理施工现场，确保施工区域平整、无障碍物，并进行相关的土方整理。
二、施工步骤1.基础处理：在施工区域进行基础处理，如填充土方、压实、找平等，确保基础牢固稳定。
2.填料材料选择：根据工程要求和现场情况，选择合适的填料材料，如细石、砂石、碎石等。
3.填料施工：将填料材料运输到施工区域，使用填料机进行填料作业，按照规定的层厚和均匀度进行填料。
4.填料压实：采用合适的压实设备，对填料进行压实处理，确保填料层的密实度和稳定性。
5.质量检查：对施工过程中填料层的厚度、均匀度、密实度等进行质量检查，发现问题及时处理。
6.施工记录：做好施工记录，包括施工日期、施工人员、施工材料使用量等，方便后期管理和验收。
三、安全措施1.施工现场设置安全标识，明确工作区域和禁止入内区域。
2.施工人员必须佩戴安全防护装备，如安全帽、工作服、手套等。
3.使用填料机和压实设备时，要确保机器运转正常，操作人员熟悉操作规程。
4.严禁在施工现场吸烟、乱丢垃圾等行为，保持施工现场清洁整洁。
5.施工过程中如遇危险情况，应立即采取相应措施，确保施工人员生命安全。
四、施工后处理1.施工完成后，对施工现场进行清理，清理杂物和填料碎屑等。
2.与相关部门进行验收，确保填料施工质量符合相关标准和要求。
3.制定保养计划，对填料施工区域进行定期检查和维护，保持施工效果的持久性。
以上是填料施工的一般步骤和注意事项，具体施工方案还需要根据实际工程情况进行调整。
完成施工后，还需做好相关的验收和保养工作，确保填料施工的质量和持久性，满足工程需求。
填料装填安装施工方案样本
6万吨/年气化粗酚连续精制分离项目一期2万吨/年气化粗酚连续精制分离项目工程脱渣塔、脱水塔、苯酚塔、邻甲酚塔、间对甲酚塔、二甲酚塔、尾气吸收塔填料、内件安装施工方案12月一、塔内件的验收1、设备安装完成并合格; 塔内清理吹扫合格, 确认具备填料装配条件。
2、交付安装的塔内件, 必须符合设计要求。
3、设备开箱检验应在业主、监理、施工单位的共同参加下进行, 对照装箱单及图样, 检查及清点。
4、在安装前, 对已开箱检验过的零部件要妥善存放保管, 注意防风防沙。
不具备此条件, 停止施工, 装填现场要求同此规定。
二、施工依据及验收标准三、塔内件的安装一、规整填料安装要求1、填料支承栅板安装合格后开始安装规整填料。
首先核准该段填料层的填料型号、箱号, 按盘号顺序整箱吊入塔内。
2、依据管口方位图( 或剖视图) 在塔内标出四个方位, 而且画出标高。
第一盘规整填料板片方向与填料支承栅板主筋板成45°角, 填料层中相邻两盘填料板片相互交错90°; 最上层的填料板片与位于槽盘式气液分布器下面的填料压圈栅条成90°或者45°角。
3、各盘填料需要依据填料配置图所示的箱号顺序吊入塔节内, 而且按照填料分块图组装成盘, 先进行确认, 履行签字验收手续; 并制作等直径钢制铁环先在塔外开箱, 按分块图复盘, 再顺序吊入塔内组盘。
每盘填料的安装起始点应该按塔内标好的方位顺序旋转进行。
其它塔内件也必须在塔外预组装, 确认无误。
4、每盘填料的安装方式采用由一端到另外一端的顺序安装法。
前半圆的填料条块先按相邻条块挨紧放置, 左右两边缘与塔壁暂时留有较大间隙, 当装到半盘时, 检查填料是否恰好到塔中心, 如果超过塔中心, 应该用推紧板推紧, 以便于下半盘填料安装。
装完最后一块填料后, 先用调整板调整填料的松紧度, 过松时补片, 过紧时撤片; 再用铁锹调整两条块之间的间隙。
调整的原则是: 确保填料盘弧型端面与塔壁贴紧( 越紧越好) , 把间隙留在中间。
曝气池施工方案范文
曝气池施工方案范文曝气池是水处理过程中重要的构筑物之一，用于氧化污水中的有机物，以达到去除有机物和改善水质的目的。
下面是一个关于曝气池施工方案的例子，介绍了施工前的准备工作、施工步骤以及施工后的监测和维护工作。
1.施工前的准备工作1.1设计方案论证设计方案需要遵循相关的设计规范和标准，确保曝气池能够满足处理要求。
对于大型曝气池，需要进行可行性研究，包括调查现场、勘察与设计。
1.2材料与设备准备根据设计方案，准备所需的材料和设备，包括混凝土、防腐涂料、曝气装置、管道等。
确保材料和设备的质量符合要求，能够满足施工的需要。
1.3现场准备清理施工现场，确保施工地面平整、无杂物，为施工提供良好的条件。
同时，对施工现场进行安全评估，采取必要的安全措施，确保施工人员的安全。
2.施工步骤2.1基础施工根据设计要求，在施工现场进行基础的测量与标志，然后开挖基坑，清理基坑内的泥土等杂物，并进行地基处理。
然后进行基础模板的安装，倒入混凝土，完成基础施工。
2.2水泥浆防渗处理曝气池需要防渗处理，以确保池体的密封性。
在基础完工后，进行水泥浆防渗处理。
根据设计要求，对池壁进行处理，涂抹适量的防腐涂料，确保曝气池的防渗性能。
2.3管道安装与连接根据设计要求，进行曝气管道的安装与连接。
根据实际情况，可采用PVC管道或不锈钢管道等，确保曝气装置与曝气池的连接畅通，并能够保证气体的均匀分布。
2.4曝气装置安装安装和调试曝气设备，确保设备能够正常运行。
曝气装置的选型和布置需要根据设计要求进行，保证曝气气泡的分布均匀、氧化效果良好。
2.5测试和调试在施工完成后，需要进行测试和调试，确保曝气池的正常运行。
测试包括检查管道是否漏水、曝气装置的运行状态等。
根据测试结果，进行必要的调整和修正，以确保曝气池的正常运行。
3.施工后的监测与维护3.1监测监测曝气池的运行情况，包括曝气装置的运行状态、水质指标等。
定期进行监测，及时发现问题，并采取相应措施解决。
曝气器安装实施方案
曝气器安装实施方案一、前期准备工作在进行曝气器安装前，首先需要对安装场地进行勘察和测量。
确定曝气器的安装位置，考虑到曝气器与管道连接的便捷性和曝气效果的最佳化，选择合适的安装方案。
同时，还需要对所需的安装工具和材料进行准备，确保安装过程中的顺利进行。
二、安装步骤1. 固定支架安装首先，根据勘察结果确定曝气器的安装位置，在该位置上安装固定支架。
确保支架安装牢固，能够承受曝气器的重量和运行时的振动。
2. 曝气器连接将曝气器与气体供应管道进行连接，确保连接处密封可靠。
在连接处使用密封胶或者密封垫片，以防气体泄漏。
3. 电气接线对曝气器的电气接线进行连接，确保曝气器能够正常供电。
在进行电气接线时，需要注意接线的正确性和安全性，避免出现电路短路或者漏电的情况。
4. 安装调试完成曝气器的安装后，需要对曝气器进行调试。
首先进行干运转测试，确保曝气器能够正常启动和停止。
然后进行湿运转测试，观察曝气效果是否符合设计要求。
5. 安全检查安装完成后，对曝气器的安装位置和连接处进行安全检查，确保曝气器的安装符合安全标准。
同时，对曝气器的运行状态进行监测，确保曝气器能够正常运行并保持良好的工作状态。
三、注意事项1. 安全第一在进行曝气器安装过程中，安全始终是第一位的。
在操作时，需要穿戴好相关的安全防护用具，避免发生意外伤害。
2. 严格按照操作规程进行操作在进行曝气器安装时，需要严格按照操作规程进行操作，避免因操作不当导致安装失败或者安全事故的发生。
3. 定期维护保养曝气器安装完成后，需要定期对曝气器进行维护保养，确保曝气器能够长期稳定运行。
定期清洗和检查曝气器，及时发现并排除故障，保证曝气器的正常运行。
四、总结曝气器安装是一个需要严谨操作的工作，需要对安装场地进行充分的准备和勘察，严格按照安装步骤进行操作，确保曝气器的安装质量和安全性。
在安装完成后，需要对曝气器进行定期的维护保养，确保曝气器能够长期稳定运行，为水处理工艺提供良好的曝气效果。
填料安装规程

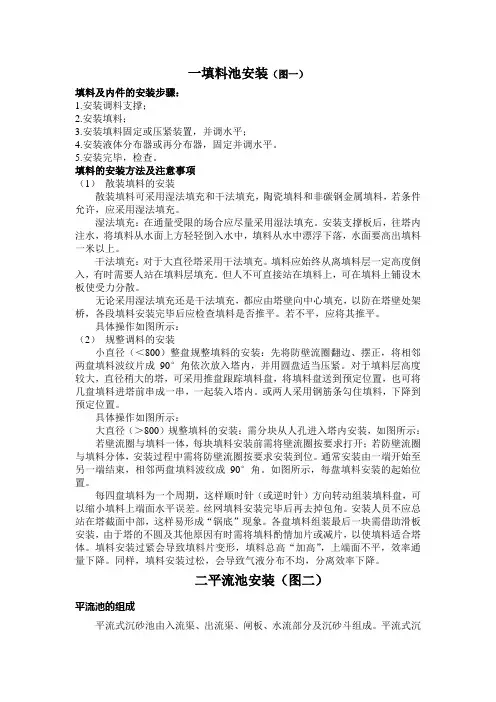

一填料池安装（图一）填料及内件的安装步骤：1.安装调料支撑；2.安装填料；3.安装填料固定或压紧装置，并调水平；4.安装液体分布器或再分布器，固定并调水平。
5.安装完毕，检查。
填料的安装方法及注意事项（1）散装填料的安装散装填料可采用湿法填充和干法填充，陶瓷填料和非碳钢金属填料，若条件允许，应采用湿法填充。
湿法填充：在通量受限的场合应尽量采用湿法填充。
安装支撑板后，往塔内注水，将填料从水面上方轻轻倒入水中，填料从水中漂浮下落，水面要高出填料一米以上。
干法填充：对于大直径塔采用干法填充。
填料应始终从离填料层一定高度倒入，有时需要人站在填料层填充。
但人不可直接站在填料上，可在填料上铺设木板使受力分散。
无论采用湿法填充还是干法填充，都应由塔壁向中心填充，以防在塔壁处架桥，各段填料安装完毕后应检查填料是否推平。
若不平，应将其推平。
具体操作如图所示：（2）规整调料的安装小直径（＜800）整盘规整填料的安装：先将防壁流圈翻边、摆正，将相邻两盘填料波纹片成90°角依次放入塔内，并用圆盘适当压紧。
对于填料层高度较大，直径稍大的塔，可采用推盘跟踪填料盘，将填料盘送到预定位置，也可将几盘填料进塔前串成一串，一起装入塔内。
或两人采用钢筋条勾住填料，下降到预定位置。
具体操作如图所示：大直径（＞800）规整填料的安装：需分块从人孔进入塔内安装，如图所示：若壁流圈与填料一体，每块填料安装前需将壁流圈按要求打开；若防壁流圈与填料分体，安装过程中需将防壁流圈按要求安装到位。
通常安装由一端开始至另一端结束，相邻两盘填料波纹成90°角。
如图所示，每盘填料安装的起始位置。
每四盘填料为一个周期，这样顺时针（或逆时针）方向转动组装填料盘，可以缩小填料上端面水平误差。
丝网填料安装完毕后再去掉包角。
安装人员不应总站在塔截面中部，这样易形成“锅底”现象。
各盘填料组装最后一块需借助滑板安装，由于塔的不圆及其他原因有时需将填料酌情加片或减片，以使填料适合塔体。
填料装填安装施工方案
6万吨/年气化粗酚连续精制分离项目一期2万吨/年气化粗酚连续精制分离项目工程脱渣塔、脱水塔、苯酚塔、邻甲酚塔、间对甲酚塔、二甲酚塔、尾气吸收塔填料、内件安装施工方案2013年12月一、塔内件的验收1、设备安装完成并合格；塔内清理吹扫合格，确认具备填料装配条件。
2、交付安装的塔内件，必须符合设计要求。
3、设备开箱检验应在业主、监理、施工单位的共同参加下进行，对照装箱单及图样，检查及清点。
4、在安装前，对已开箱检验过的零部件要妥善存放保管，注意防风防沙。
不具备此条件，停止施工，装填现场要求同此规定。
二、施工依据及验收标准三、塔内件的安装一、规整填料安装要求1、填料支承栅板安装合格后开始安装规整填料。
首先核准该段填料层的填料型号、箱号，按盘号顺序整箱吊入塔内。
2、依据管口方位图（或剖视图）在塔内标出四个方位，并且画出标高。
第一盘规整填料板片方向与填料支承栅板主筋板成45°角，填料层中相邻两盘填料板片相互交错90°；最上层的填料板片与位于槽盘式气液分布器下面的填料压圈栅条成90°或者45°角。
3、各盘填料需要依据填料配置图所示的箱号顺序吊入塔节内，并且按照填料分块图组装成盘，先进行确认，履行签字验收手续；并制作等直径钢制铁环先在塔外开箱，按分块图复盘，再顺序吊入塔内组盘。
每盘填料的安装起始点应该按塔内标好的方位顺序旋转进行。
其它塔内件也必须在塔外预组装，确认无误。
4、每盘填料的安装方式采用由一端到另外一端的顺序安装法。
前半圆的填料条块先按相邻条块挨紧放置，左右两边缘与塔壁暂时留有较大间隙，当装到半盘时，检查填料是否恰好到塔中心，如果超过塔中心，应该用推紧板推紧，以便于下半盘填料安装。
装完最后一块填料后，先用调整板调整填料的松紧度，过松时补片，过紧时撤片；再用铁锹调整两条块之间的间隙。
调整的原则是：确保填料盘弧型端面与塔壁贴紧（越紧越好），把间隙留在中间。
当间隙过大时，用手砂轮切下相应宽度的填料片，塞入间隙中。
SBR工艺曝气系统曝气器安装方案
SBR工艺曝气系统曝气安装（改造技术方案）石家庄市永峰环保设备有限公司2015年3月19日SBR工艺曝气系统曝气器安装方案一、现场状况：1、原有曝气系统运行不稳定，故障率高，不能达到原设计技术要求，我们分析有以下原因：1）、风机风量和曝气器总通气量不匹配，风机风量过大，使曝气器长期高负荷运行，缩短了曝气器使用寿命。
2）、曝气器的材质或者原材料生产没有达到技术要求。
3）、再有就是在安装曝气器时现场的各种情况，也会缩短曝气器的使用寿命。
现场采用SBR工艺,曝气系统一般采用底部固定曝气，在曝气器上面安装各种生物膜填料，这样布置在产品使用周期内，一般不会出现故障，而且运行情况良好，出现上述情况才会缩短使用寿命，影响使用效果。
对于以上的问题，我们要使所选用的曝气器总通气量必须和风机风量相匹配，曝气器的布置必须均匀不能留有曝气死角，选用便于安装拆卸，维修方便，使用寿命长的曝气器。
二、产品参数及需要数量管式可提升曝气器参数：通气量：8m³/h服务面积：1.8—2平米有效长度：2米氧利用率：大于35%现场风机三台，两用一备，通气量为2.82*2*60=338.4m³/h按通气量计算曝气器所需数量为338.4÷4=42.4套需要布置曝气器的池子面积为4.35*6.4+4.5*5.6+4.5*5.6=78.2平米按每套服务面积所需数量为78.2÷1.8=43.4套曝气器的数量确定首先以风机风量为主要参考指标，其次是根据安装面积大小均匀布置，最终确定曝气器数量为42套。
三、 SBR工艺的曝气方式，是在填料下方曝气，是需氧量高的区域，应适当加大安装密度，调节曝气池只是起到均质，均量的调节作用，安装数量适当减少。
我们的管式可提升曝气器采用不锈钢支架，使用寿命达到5-8年，其余支架部分为耐腐蚀，耐老化的ABS材质，寿命5年以上，曝气器膜片为易损耗产品，三年为一更换周期。
我们的曝气器可多次重复拆装使用，不影响使用效果，可在不停止运行的情况下进行检修更换。
生物曝气池施工方案
生物曝气池施工方案一、工程概述本工程计划施工一座生物曝气池，用于处理工业废水。
曝气池的设计处理能力为每天处理100立方米废水。
曝气池的主要组成部分为曝气池本体、进水管、出水管、气体分配系统和控制系统。
二、设计方案1.曝气池本体设计曝气池本体采用混凝土结构，具有足够的强度和耐腐蚀性能。
本体的设计尺寸为10米长、8米宽、4米深。
底部设有污泥回流系统，以保证污泥的充分接触和降解。
2.进出水管设计进水管采用直径50毫米的PVC管材，便于废水的迅速进入曝气池。
出水管采用直径80毫米的PVC管材，用于将处理后的废水输送到下一处理单元。
3.气体分配系统设计气体分配系统采用气体管道和曝气器组成。
气体管道以PVC管材为主，通过曝气器将气体均匀分布到曝气池中。
曝气器采用硅胶制成，能够保证气体的均匀分布和高效传递。
4.控制系统设计控制系统采用自动化控制，设有流量、浓度、温度等多个传感器，能够实时监测废水处理的各项参数。
控制系统能够根据监测数据自动调整曝气量和污泥回流量，以保证处理效果的稳定和高效。
三、施工步骤1.确定施工位置：根据现场实际情况，确定曝气池的施工位置，并进行标注和测量。
2.地基处理：对施工位置进行地基处理，包括平整地面、填筑砂石等。
3.模板搭设：按照设计尺寸搭设混凝土模板，确保曝气池本体施工的准确性和牢固性。
4.钢筋加工：根据设计要求对混凝土结构进行钢筋加工，包括切割、焊接等。
5.混凝土浇筑：将预制混凝土倒入模板中，并采取振捣等措施，确保混凝土的密实性和均匀性。
6.确定进出水管位置：根据设计要求，在曝气池本体上开设进出水管口，并进行精确测量和定位。
7.管道安装：根据设计要求进行管道的安装，包括进水管、出水管和气体分配管道。
8.安装曝气器：将曝气器安装在气体分配管道上，并根据实际情况进行适当调整和固定。
9.安装控制系统：根据设计要求安装控制系统，并进行电气连接和调试。
10.调试和验收：对生物曝气池进行系统测试和调试，并进行相关参数的校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曝气池填料安装方案
1. 引言
曝气池是一种常用于废水处理工程中的关键设备，其主要作用是通过将空气注
入到废水中，提供充足的氧气，促进废水中的生物降解过程。
而曝气池填料作为曝气池内的固定装置，起到增大气液接触面积、提高气-液传质效果的作用。
本文将介绍曝气池填料的安装方案，包括安装前的准备工作、填料的选择与设计、填料的安装步骤以及安装后的检查和调试。
2. 安装前的准备工作
在进行曝气池填料安装之前，需要进行一些准备工作，以确保安装顺利进行。
以下是准备工作的具体内容：
•准备所需工具和设备：包括吊装设备、安全绳索、焊接设备、螺丝刀等。
根据填料的类型和数量进行合理的设备配置。
•编制安全作业方案：对于高空或涉及危险操作的工作，必须编制详细的安全作业方案，并由专业人员审核和批准。
•检查设备和材料质量：检查曝气池本体和填料的质量是否符合要求，确保无任何损伤或缺陷。
•安排工作人员：确保安装人员熟悉填料安装流程，并进行必要的培训，以保证安全和质量。
•确定安装顺序和时间安排：根据实际情况确定填料的安装顺序，并制定安装计划，确保施工进度和质量。
3. 填料的选择与设计
选择合适的填料是确保曝气池正常运行的关键。
填料的选择应考虑到以下因素：•填料的材质：常用的填料材料包括塑料、陶瓷和金属等。
根据工程的具体要求和使用条件选择合适的材料。
•填料的形状和尺寸：填料的形状和尺寸直接影响气-液传质效果。
常见的填料形状包括环形、球形和异型等，尺寸则根据气气量和液气比等参数进行计算。
•填料的孔隙率和比表面积：孔隙率和比表面积是评价填料性能的重要指标，通常要求填料具有较大的孔隙率和比表面积，以提高气-液传质效果。
填料的设计应根据曝气池的实际情况进行，包括填料的布置形式、密度和高度
等参数。
4. 填料的安装步骤
曝气池填料的安装步骤如下：
1.清洗曝气池：在填装填料之前，必须对曝气池进行清洗，以去除污物
和杂质。
清洗时应注意安全，避免使用腐蚀性溶剂和工具。
2.检查曝气系统：在填装填料之前，需要检查曝气系统的管道和设备是
否完好，确保其正常工作。
3.安装填料支撑结构：根据填料的设计要求，安装填料的支撑结构，通
常采用焊接或螺栓连接的方式。
4.安装填料：根据填料的形状和尺寸，在填料支撑结构上逐层安装填料。
在安装过程中，要确保填料的平整和紧密排列，避免填料之间的空隙和错位。
5.安装连接管道：完成填料的安装后，根据实际情况安装连接管道，确
保曝气池和其他处理单元的衔接。
6.检查和调整：安装完成后，进行填料的检查和调整，确保填料的安装
质量和性能满足要求。
5. 安装后的检查和调试
安装曝气池填料后，需要进行一些检查和调试工作，以确保曝气池的正常运行
和性能满足要求。
•检查填料安装质量：对填料的安装质量进行检查，包括填料的密度、紧密度和平整度等。
确保填料没有空隙、重叠和错位。
•检查气-液传质效果：通过观察废水处理效果和监测相关参数，评估填料的气-液传质效果，以确保曝气池的处理效率。
•调整曝气系统参数：根据曝气池的实际运行情况，对曝气系统的参数进行调整，包括气体流量、气气量和液气比等。
•进行安全检查：对曝气池及其相关设备进行安全检查，确保没有泄漏、断裂和损坏等安全隐患。
6. 结论
曝气池填料的安装是保证曝气池正常运行的重要环节。
正确选择填料并按照规
定的安装方案进行操作，能够提高曝气效果，保证废水处理工程的处理效果和处理
能力。
同时，在安装后的检查和调试工作中，及时发现和解决问题，进一步确保曝气池的安全运行。
通过本文提供的曝气池填料安装方案，相信能够帮助工程师和操作人员更加详细全面地进行曝气池填料的安装工作。
