Verilog语言的基本语法规则
verilog中while的用法
verilog中while的用法
Verilog是数字电路设计领域最常用的语言之一。在Verilog中，while语句提供了一种重复执行指令的方式。本文将介绍Verilog中while语句的基本用法。
1. 基本语法
while语句的基本语法如下：
while (condition)
begin
statement;
end
while语句执行的过程是这样的：在while关键词后面的括号中，指定一个条件。这个条件可以是任何Verilog中的表达式，只需可以求值为0或者1。While语句会重复执行带有(statement)部分的语句，直到条件变成假(false)。需要注意的是，不执行statement是不可以的，statement是必须要执行的。
2. Example
下面是一个简单的例子，它演示了while语句的用法。下面的代码段从0到9输出了数字的和。
module test (input rst, clk, output reg [7:0]sum);
reg [7:0] i;
always @(posedge clk or negedge rst)
begin
if (~rst) begin
i <= 8'b0;
sum <= 8'b0;
end else if (i < 8'd9) begin
i <= i + 8'd1;
sum <= sum + i; end
end
endmodule
3. 解释
上述代码中，声明了一个8位寄存器(sum)和一个8位计数器(i)。rst是复位信号，clk是时钟信号。语句中的always块描述了当时钟下降沿传递时模块的行为，同时也描述了当复位信号降到低电平时模块的行为。在复位信号下降沿降到低电平时，计数器和总和都被清零。
verilog 除号使用规则
verilog 除号使用规则
Verilog除号使用规则
一、引言
在Verilog中，除号（/）是一种算术运算符，用于执行除法运算。本文将详细介绍Verilog中除号的使用规则，并提供一些实际例子，以帮助读者更好地理解和应用该运算符。
二、除号的基本用法
除号是一种二元运算符，用于计算两个操作数之间的除法。它的基本语法如下：
result = dividend / divisor;
其中，dividend是被除数，divisor是除数，result是计算结果。
三、除号的特殊情况
1. 除数为0的情况
在Verilog中，除数为0是一个未定义的行为，会导致运行时错误。因此，在使用除号时，必须确保除数不为0，否则可能会导致意外的结果或错误。
2. 整数除法与实数除法
在Verilog中，除号可以用于整数除法和实数除法。当被除数和除数都是整数时，除号执行整数除法，结果为整数部分，舍去小数部分。当被除数和除数中至少一个为实数时，除号执行实数除法，结果为实数。
四、除号的应用举例
1. 整数除法的应用
假设有一个16位的无符号整数a，我们希望将它除以一个8位的无符号整数b，并将结果保存在一个16位的无符号整数c中。可以使用如下Verilog代码实现：
```verilog
module integer_division(
input [15:0] a,
input [7:0] b,
output [15:0] c
);
assign c = a / b;
endmodule
```
2. 实数除法的应用
假设有两个实数a和b，我们希望计算它们的商，并将结果保存在一个实数c中。可以使用如下Verilog代码实现：
```verilog
module real_division( input real a,
input real b,
output real c
verilog primitive语法
verilog primitive语法
Verilog Primitive语法是硬件描述语言Verilog中的一种基本元素，用于描述数字电路中的基本逻辑功能和时序行为。本文将介绍Verilog Primitive语法的基本结构和常用的几种类型，以及它们在设计数字电路中的应用。
一、基本结构
Verilog Primitive语法由三部分组成：关键字、端口声明和行为描述。关键字用于指定基本元件的类型，如AND、OR、NOT等。端口声明用于定义基本元件的输入和输出端口，包括端口的名称、信号类型和方向。行为描述则是通过Verilog的编程语言特性，对基本元件的功能进行描述和定义。
二、常用类型
Verilog Primitive语法中常用的类型有：
1. 逻辑门（Logic Gates）：包括AND、OR、NOT、NAND、NOR、XOR等逻辑门，在数字电路中常用于实现各种逻辑功能。
2. 编码器（Encoders）：包括优先编码器（Priority Encoder）和旋转编码器（Rotary Encoder），用于将输入信号编码成二进制输出。
3. 译码器（Decoders）：用于将二进制输入信号解码成多路输出信号，常用于实现多路选择器和存储器等。
4. 多路选择器（Multiplexers）：用于实现多路选择功能，根据控制信号选择一个输入信号输出。 5. 触发器（Flip-Flops）：包括D触发器、JK触发器、T触发器等，用于存储和延时信号。
6. 计数器（Counters）：用于计数和计时信号，在时序电路中广泛应用。
三、应用场景
Verilog Primitive语法在数字电路设计中有着广泛的应用，以下列举几个常见的场景：
1. 组合逻辑电路设计：通过逻辑门、编码器、译码器和多路选择器等基本元件的组合，实现各种逻辑功能的设计。
2. 触发器和计数器的设计：通过触发器和计数器实现时序电路的设计，如状态机、定时器等。
verilog语法 运算符及表达式
verilog语法 运算符及表达式
运算符及表达式是Verilog语言中非常重要的概念，通过运算符和表达式，可以实现各种计算和逻辑操作。本文将详细介绍Verilog语言中常用的运算符及其使用方法，以及如何构建有效的表达式。
一、算术运算符
算术运算符用于执行基本的数学运算，包括加法、减法、乘法和除法。Verilog语言中的算术运算符与普通的数学运算符类似，包括加号（+）、减号（-）、乘号（*）和除号（/）。例如，可以使用加法运算符计算两个变量的和：
sum = a + b;
其中，sum、a和b是变量，表示两个操作数和结果。
二、关系运算符
关系运算符用于比较两个值之间的关系，包括等于（==）、不等于（!=）、大于（>）、小于（<）、大于等于（>=）和小于等于（<=）。关系运算符通常用于条件语句或循环语句中，用于判断条件是否满足。例如，可以使用等于运算符判断两个变量是否相等：
if(a == b) begin
// 代码块
end
三、逻辑运算符
逻辑运算符用于执行逻辑操作，包括与（&&）、或（||）和非（!）。逻辑运算符通常用于布尔表达式中，用于判断多个条件是否同时满足或者满足其中一个条件。例如，可以使用与运算符判断两个条件是否同时满足：
if(a && b) begin
// 代码块
end
四、位运算符
位运算符用于对二进制位进行操作，包括与（&）、或（|）、异或（^）和取反（~）。位运算符通常用于处理数字的各个二进制位。例如，可以使用与运算符将两个变量的对应二进制位进行与操作：
result = a & b;
其中，result、a和b是变量，表示两个操作数和结果。
五、赋值运算符
赋值运算符用于将一个值赋给一个变量，包括等号（=）、加等（+=）、减等（-=）、乘等（*=）、除等（/=）等。赋值运算符通常用于将计算结果保存到一个变量中。例如，可以使用等号将一个变量的值赋给另一个变量：
verilog 原语例化语法
verilog 原语例化语法
Verilog是一种硬件描述语言，可以用来描述和设计数字集成电路。Verilog原语是一组内置的底层硬件建模功能，用于描述和建模集成电路中的基本单元。文本中将深入探讨Verilog原语例化语法。
1、例化指令的基础语法
在Verilog中，使用“module”指定一个硬件模块，然后使用“endmodule”关闭该模块。Verilog实例化使用 “module” 关键字来引用硬件模块。
例化语法：
module module_name (port_list);
... module body ...
endmodule
这里，模块名称表示实例化模块的名称，接下来是端口列表，是模块是否双向、数据类型等信息，接着是模块主体。
2、例化语法示例
下面是一个简单的 Verilog 原语例化示例，使用了常见的内置原语之一 AND。
module example AND_INST (output reg y, input a, b);
and and_inst(y, a, b);
endmodule
上述例化将输入端口a和b连接到与门原语，将结果存储在输出端口y中。
3、实例化复合模块
通过例化，可以将单个硬件原语连接到模块中。模块可以嵌套，这意味着模块自身可以包含其他模块。在这种情况下，我们需要进行复杂例化，以适应其包含的模块。
在下面的示例中，我们将实例化两个硬件模块，并将它们连接在一起，以便每个模块都处理一部分数据。其中第一个模块处理第一位和第二位，第二个模块处理第三位和第四位。
module example(input [0:3] data_in, output [0:3]
data_out);
wire [1:0] a;
wire [1:0] b;
wire [1:0] c;
wire [1:0] d;
module1 m1(a, b, data_in[0], data_in[1]);
verilog基本语法之always和assign

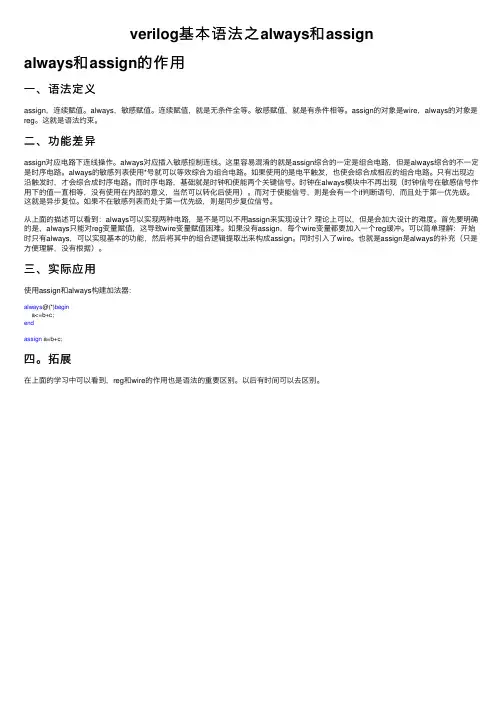

verilog基本语法之always和assign
always和assign的作⽤
⼀、语法定义
assign，连续赋值。always，敏感赋值。连续赋值，就是⽆条件全等。敏感赋值，就是有条件相等。assign的对象是wire，always的对象是
reg。这就是语法约束。
⼆、功能差异
assign对应电路下连线操作。always对应插⼊敏感控制连线。这⾥容易混淆的就是assign综合的⼀定是组合电路，但是always综合的不⼀定
是时序电路。always的敏感列表使⽤*号就可以等效综合为组合电路。如果使⽤的是电平触发，也使会综合成相应的组合电路。只有出现边
沿触发时，才会综合成时序电路。⽽时序电路，基础就是时钟和使能两个关键信号。时钟在always模块中不再出现（时钟信号在敏感信号作
⽤下的值⼀直相等，没有使⽤在内部的意义，当然可以转化后使⽤）。⽽对于使能信号，则是会有⼀个if判断语句，⽽且处于第⼀优先级。
这就是异步复位。如果不在敏感列表⽽处于第⼀优先级，则是同步复位信号。
从上⾯的描述可以看到：always可以实现两种电路，是不是可以不⽤assign来实现设计？理论上可以，但是会加⼤设计的难度。⾸先要明确
的是，always只能对reg变量赋值，这导致wire变量赋值困难。如果没有assign，每个wire变量都要加⼊⼀个reg缓冲。可以简单理解：开始
时只有always，可以实现基本的功能，然后将其中的组合逻辑提取出来构成assign。同时引⼊了wire。也就是assign是always的补充（只是
⽅便理解，没有根据）。
三、实际应⽤
使⽤assign和always构建加法器：
always@(*)begin a<=b+c;end
assign a=b+c;
四。拓展
在上⾯的学习中可以看到，reg和wire的作⽤也是语法的重要区别。以后有时间可以去区别。
有关Verilog 中的一些语法
有关Verilog 中的一些语法
位运算符
1) ~ //取反
2) & //按位与
3) | //按位或
4) ^ //按位异或
5) ^~ //按位同或(异或非)
逻辑运算符
在Verilog HDL语言中存在三种逻辑运算符:
1) &&逻辑与
2) || 逻辑或
3) !逻辑非
等式运算符
在Verilog HDL语言中存在四种等式运算符:
1) == (等于)
2) != (不等于)
3) === (等于)
4) !== (不等于)
"=="和"!="又称为逻辑等式运算符。其结果由两个操作数的值决定。由于操作数中某些位可能是不定值x和高阻值z,结果可能为不定值x。 而"==="和"!=="运算符则不同,它在对操作数进行比较时对某些位的不定值x和高阻值z也进行比较,两个操作数必需完全一致，其结果才是1，否则为0。"==="和"!=="运算符常用于case表达式的判别,所以又称为"case等式运算符"。
位移运算符
左移：右边的添0
右移：左边的添0，移除的位舍去
举例：
4’b1001<<1 = 5’b10010; 4’b1001<<2 = 6’b100100;
1<<6 = 32’b1000000; 4’b1001>>1 = 4’b0100; 4’b1001>>4 =
4’b0000;
位拼接运算符
1.{a,b[3:0],w,3’b101}也可以写成为{a,b[3],b[2],b[1],b[0],w,1’b1,1’b0,1’b1}
2.{4{w}} //这等同于{w,w,w,w}
3.{b,{3{a,b}}} //这等同于{b,a,b,a,b,a,b}
负数:
一个数字可以被定义为负数,只需在位宽表达式前加一个减号,减号必须写在数字定义表达式的最前面。注意减号不可以放在位宽和进制之间也不可以放在进制和具体的数之间。见下例:-8'd5 //这个表达式代表5的补数（用八位二进制数表示)
wire型变量通常是用来表示单个门驱动或连续赋值语句驱动的网络型数据，常用来表示用于以assign关键字指定的组合逻辑信号。Verilog程序模块中输入输出信号类型缺省时自动定义为wire型。
verilogdefine用法
Verilogdefine用法
1. 引言
在Verilog中，`define指令是一种宏定义方式，可以用于定义常量、函数等等。它使得在设计过程中可以进行常量替换，提高了代码的可读性和可维护性。本文将介绍`define指令的用法，以帮助读者更好地理解和使用Verilog语言。
2. `define指令的基本语法
在Verilog中，`define指令的语法格式如下所示：
`define宏名称宏取值
其中，`define为指令关键字，宏名称表示需要定义的宏名称，宏取值表示宏的取值。
3. 定义常量
`define指令最常用的功能是定义常量。通过定义常量，可以在代码中使用宏名称进行替换，从而实现代码的简洁和易读。下面是一个常量定义的示例：
`defineWIDTH8
在上述示例中，我们定义了一个名为`WIDTH`的常量，它的取值为8。在代码中，可以通过`WIDTH来表示8这个值。
4. 定义带参数的宏
除了定义常量外，`define指令还可以定义带参数的宏，从而实现更灵活的代码替换。下面是一个带参数的宏定义的示例：
`defineADD(a,b)(a+b)
在上述示例中，我们定义了一个名为`ADD`的宏，它接受两个参数a和b，并返回其和。在使用时，可以通过`ADD(a,b)来替换成(a+b)这个表达式。 5. 宏的作用范围
在Verilog中，`define指令定义的宏在整个代码中都是有效的，即具有全局作用域。这意味着无论在哪个模块中都可以使用这个宏。下面是一个使用宏的示例：
moduleMyModule(input[`WIDTH-1:0]a,output[`WIDTH-1:0]b);
//使用宏定义的常量
reg[`WIDTH-1:0]temp;
initialbegin
temp=`WIDTH;
$display("常量值为：%d",temp);
end
//使用宏定义的带参数宏
reg[`WIDTH-1:0]sum;
verilog语言语法
verilog语言语法
Verilog是一种硬件描述语言，用于描述数字电路中的逻辑和物理结构，它针对数字电路的建模和仿真进行了设计，Verilog语言具有简单易学、灵活性高等特点。本文将对Verilog语言进行详细的介绍，包括语法、数据类型、运算符等。
Verilog语言是一种基于模块的编程语言，其语法基本上与C语言相似。Verilog语言可以分为两部分：模块声明和模块体。模块声明部分用于定义输入输出端口，模块体用于描述模块中的行为。
1. 模块声明部分
模块声明部分包括模块名、输入输出参数、端口等。
模块定义：模块名即模块定义的名字。
模块端口列表：模块端口列表即模块所定义的所有端口，包括输入和输出端口。
模块声明的格式如下所示：
module module_name (port_declaration);
2.模块体
模块体用于描述模块中的行为，包括时序逻辑和组合逻辑，并且有自己的代码块。模块体包括数据类型、变量声明、变量赋值、组合逻辑和时序逻辑等。其中，变量声明常常是最重要的部分。
Verilog语言中常见的变量声明类型：
reg：表示寄存器类型变量，用在时序逻辑中；
parameter：表示常量类型变量，用于定义常量。
二、数据类型
Verilog语言中数据类型主要包括三种：位向量、整数和实数。
1.位向量
位向量是Verilog语言中最基本的数据类型。位向量用于描述各种宽度的二进制数据，可以是有符号或无符号。位向量的格式如下：
[MSB: LSB] vector_name MSB表示最高位的编号，LSB表示最低位的编号。
例如：
wire [7:0] data_in;
2.整数类型
整数类型表示整型数字，可以是有符号或无符号。整数类型的格式为：
system verilog 断言语法
SystemVerilog断言语法指的是在SystemVerilog中使用断言进行验证和调试设计的语法规则。断言是一种在设计过程中用来描述期望行为或者不期望行为的一种语言工具，通过断言可以对设计进行形式验证，帮助设计人员及时发现设计缺陷，提高设计的可靠性和稳定性。在SystemVerilog中，断言语法的使用对于提高设计的质量和可维护性非常重要。
一、assert语句
在SystemVerilog中，使用assert语句来定义断言。assert语句是一种在设计中用来描述预期行为或不期望行为的语句。它采用布尔表达式来描述期望的行为，如果这个布尔表达式为真，则断言通过，如果为假，则会触发一个错误。assert语句的基本语法如下：
assert(property_expression) else $error ("message");
其中，property_expression是一个布尔表达式，用来描述预期的行为；message是在断言失败时会打印的错误信息。
二、sequence语句
在SystemVerilog中，还可以使用sequence语句来定义一系列时序逻辑，并通过assert语句使用这些时序逻辑来进行断言验证。sequence语句的基本语法如下：
sequence sequence_name;
statement1;
statement2;
...
endsequence
其中，sequence_name为时序逻辑的名称，statement1、statement2等为时序逻辑的具体内容。
三、property语句
property语句用于定义属性，描述一系列信号之间的关系。它可以用来描述一些复杂的时序逻辑，例如时序关系、状态机转移等。property语句的基本语法如下：
property property_name;
(expression1 |-> expression2);
