Verilog基础语法入门
• 开关级(switch-level): 描述器件中三极管和储存节 点以及它们之间连接的模型。
Verilog 的应用
一个复杂电路的完整Verilog HDL模型是由若 个 Verilog HDL 模块构成的，每一个模块又 可以由若干个子模块构成。
利用Verilog HDL语言结构所提供的这种功能就可以构 造一个模块间的清晰层次结构来描述极其复杂的大型 设计。
•
• •
模块的结构
Verilog的基本设计单元是“模块”(block)。一个模块 是由两部分组成的：一）描述接口；二）描述逻辑功 能，即定义输入是如何影响输出的。下面举例说明：
module block (a,b,c,d); input a,b; output c,d; assign c= a | b ; assign d= a & b; endmodule
的 Verilog HDL模型。 - Verilog HDL 既是一种行为描述的语言也 是一种结构描述的语言。
这也就是说，既可以用电路的功能描述也可以用元器件和它们之间的连接来建立所设计电路的 Verilog HDL模型。Verilog模型可以是实际电路的不同级别的抽象。这些抽象的级别和它们 对应的模型类型共有以下五种：
Verilog HDL行为描述语言作为一种结构化和 过程性的语言，其语法结构非常适合于算法级 和RTL级的模型设计。这种行为描述语言具有 以下八项功能：
Verilog 的应用
• 可描述顺序执行或并行执行的程序结构。
• 用延迟表达式或事件表达式来明确地控制过程的启动 时间。
• 通过命名的事件来触发其它过程里的激活行为或停止 行为。
简单的 Verilog HDL 模块
例[2.1.4]： module trist1(out,in,enable); output out; input in, enable; mytri tri_inst(out,in,enable); endmodule
module mytri(out,in,enable); output out; input in, enable; assign out = enable? In : 'bz; endmodule
模块的抽象
技术指标：
用文字表示 用算法表示 用高级行为的Verilog模块表示
行为综合 综合前仿真 逻辑综合
RTL/功能级：
用可综合的Verilog模块表示
门级/结构级：
用实例引用的Verilog模块表示
版图布局/物理级：
用几何形状来表示
综合后仿真
布局布线
第三部分.简单的 Verilog HDL 模块
Verilog 的应用
• 系统级(system): 用高级语言结构实现设计模块的外 部性能的模
• • • 算法级(algorithmic): 用高级语言结构实现设计算 法的模型。 RTL级(Register Transfer Level): 描述数据在寄存 器之间流动和如何处理这些数据的模型。 门级(gate-level): 描述逻辑门以及逻辑门之间的连 接的模型。
第二部分：Verilog 的应用
目的: 了解用HDL语言设计数字逻辑的优点 了解Verilog 主要应用领域 了解Verilog 的发展历史 了解电路系统的不同层次的Verilog抽象
Verilog 的应用
Verilog HDL是一种用于数字逻辑电路设计的语言:
- 用Verilog HDL描述的电路设计就是该电路
怎样产生激励信号和控制信号 输出响应的产生、记录和验证
任务和函数 用户定义的元器件（primitives） 可综合风格的Verilog 建模
讲座中关于Verilog仿真工具的主要内容
讲课内容主要包括： 如何对所做的设计进行编译和仿真 如何使用元器件库 如何用Verilog-XL命令行界面调试代码 如何用图形用户界面（GUI） 延迟的计算和标记 仿真性能建模 循环多次仿真
模块的测试
如何把被测模块的响应变化记录到数据库文件中？ 举例说明： $dumpvars; //记录各层次模块中所有信号的变化 $dumpvars(1,top);
模块的测试
如何观察被测模块的响应： 在initial 块中，用系统任务$time 和 $monitor $time 返回当前的仿真时刻 $monitor 只要在其变量列表中有某一个或某几个变 量值发生变化，便在仿真单位时间结束时显示其变 量列表中所有变量的值。
例： initial begin $monitor ($time, , “out=%b a=%b sel=%b”, out,a,b,sel); end
• 提供了条件、if-else、case、循环程序结构。
• 提供了可带参数且非零延续时间的任务(task)程序结 构。
• 提供了可定义新的操作符的函数结构(function)。
Verilog 的应用
提供了用于建立表达式的算术运算符、逻辑运算符、 位运算符。
Verilog HDL语言作为一种结构化的语言也非常适 合于门级和开关级的模型设计。 Verilog HDL的构造性语句可以精确地建立信号的 模型。这是因为在Verilog HDL中，提供了延迟和输出 强度的原语来建立精确程度很高的信号模型。信号值 可以有不同的的强度，可以通过设定宽范围的模糊值 来降低不确定条件的影响。
简单的 Verilog HDL 模块
上述程序例子通过另一种方法描述了一个三态 门。 在这个例子中存在着两个模块：模块trist1 调用模块 mytri 的实例元件 tri_inst。 模块 trist1 是上层模块。模块 mytri 则被称 为子模块。 通过这种结构性模块构造可构成特大型模块。
简单的 Verilog HDL 模块
这个程序描述了一个比较器.在这个程序中 ,/*........*/和//.........表示注释部分,注释只 是为了方便程序员理解程序,对编译是不起作用的。
简单的 Verilog HDL 模块
例[2.1.3]：
module trist2(out,in,enable); output out; input in, enable; bufif1 mybuf(out,in,enable); endmodule 这个程序描述了一个三态驱动器。程序通过调用一个实 例元件bufif1来实现其功能。
目的:
通过简单的例子了解Verilog模块的基本构成 了解Verilog模块的层次结构和行为模块 了解Verilog模块的测试
简单的 Verilog HDL 模块
下面先介绍几个简单的Verilog HDL程序,然后从中分 析Verilog HDL程序的特性。 例[2.1.1]: module adder ( count,sum,a,b,cin ); input [2:0] a,b; input cin; output count; output [2:0] sum; assign {count,sum}=a+b+cin; endmodule 这个例子描述了一个三位的加法器。从例子中可以看 出 整 个 Verilog HDL 程 序 是 嵌 套 在 module 和 endmodule声明语句里的。
模块的测试
测试模块中常用的过程块：
initial always 所有的过程块都 在0时刻同时启 动；它们是并行 的，在模块中不 分前后。 initial块 只 执行一次。 always块 只 要符合触发条件 可以循环执行。
Hale Waihona Puke 块的测试如何描述激励信号： module t; reg a, b, sel; wire out; //引用多路器实例 mux2_m (out, a, b, sel); //加入激励信号 initial begin a=0; b=1; sel=0; #10 b=0; #10 b=1; sel=1; #10 a=1; #10 $stop; end
模块的测试
如何把被测模块的输出变化记录到数据库文件中？
（文件格式为VCD,大多数的波形显示工具都能读取该格式）
可用以下七个系统任务：
1) 2) 3) 4) 5) 6) 7)
$dumpfile(“file.dump”); //打开记录数据变化的数据文件 $dumpvars(); //选择需要记录的变量 $dumpflush; //把记录在数据文件中的资料转送到硬盘保存 $dumpoff; //停止记录数据变化 $dumpon; //重新开始记录数据变化 $dumplimit(<file_size>); //规定数据文件的大小（字节） $dumpall; //记录所有指定信号的变化值到数据文件中
通过上面的例子可以看到: • Verilog HDL程序是由模块构成的。模块是可以进行层次嵌套的。正 因为如此,才可以将大型的数字电路设计分割成不同的小模块来实现特 定的功能,最后通过顶层模块调用子模块来实现整体功能。
•
每个模块要进行端口定义,并说明输入输出口,然后对模块的功能进行 行为逻辑描述。
Verilog HDL程序的书写格式自由,一行可以写几个语句,一个语句也 可以分写多行。 除了endmodule语句外,每个语句和数据定义的最后必须有分号 可以用/*.....*/和//...对Verilog HDL程序的任何部分作注释。一 个好的,有使用价值的源程序都应当加上必要的注释,以增强程序的可 读性和可维护性。
a
c
b
d
模块的结构
从上面的例子可以看出：
- Verilog 模 块 结 构 完 全 嵌 在 module 和 endmodule声明语句之间； - 每个Verilog程序包括四个主要部分： 端口定义、I/O说明、内部信号声明、 功能定义。
模块的测试
如何检查上述例子其功能是否正确？
verilog task语法
Verilog Task语法什么是Verilog Task在Verilog中，Task是一种用于执行特定功能的可重用代码块。
它类似于函数，但有一些区别。
Task允许对信号进行并行操作，并且可以在任何地方调用。
它是一种组织代码和模块化设计的好方法。
Task的语法Task使用task关键字定义，并使用endtask关键字结束。
以下是Task的基本语法：task task_name;// 变量声明// 任务体endtask其中，task_name是任务的名称，可以根据需要自定义。
任务体是任务执行的实际代码部分。
Task的参数Task可以有零个或多个参数。
参数允许将数据传递给任务，并在任务内部使用。
参数在任务定义时声明，并在调用时传递。
以下是一个带有参数的Task示例：task add_numbers(input [7:0] a, input [7:0] b, output [15:0] sum);sum = a + b;endtask在上面的示例中，我们定义了一个名为add_numbers的Task，它接受两个8位输入参数a和b，并返回一个16位输出sum。
任务体中计算了a和b的和，并将结果存储到sum中。
Task的调用要调用Task，只需提供所需的参数即可。
以下是调用上述add_numbers Task的示例：reg [7:0] num1 = 8'h12;reg [7:0] num2 = 8'h34;wire [15:0] result;// 调用add_numbers Taskadd_numbers(num1, num2, result);在上面的示例中，我们声明了两个8位的寄存器num1和num2，并将其初始化为十六进制数12和34。
然后，我们声明了一个16位的wire result，用于接收Task 返回的结果。
最后，我们调用了add_numbers Task，并将num1、num2和result 作为参数传递。
verilog教程
verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。
它是一种流行的HDL，广泛用于硬件设计和验证领域。
本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。
一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。
1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。
1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。
二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。
模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。
2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。
可以使用`input`和`output`关键字来声明这些信号。
2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。
这些语句包括顺序语句、条件语句、循环语句以及层次结构。
2.4实例化模块在一个模块中，我们可以实例化其他的模块。
这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。
三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。
3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。
Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。
3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

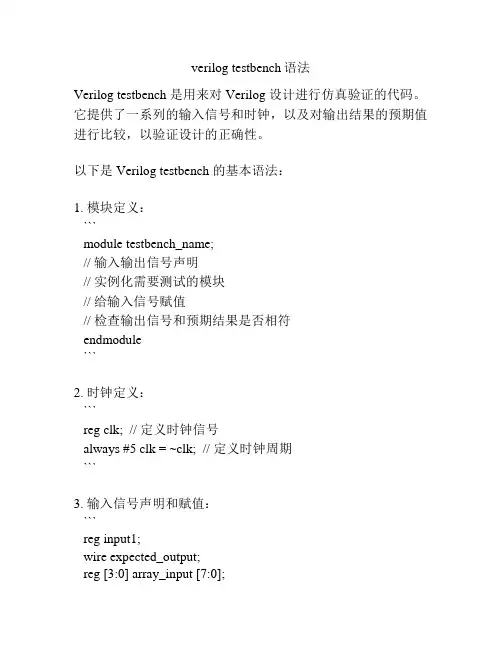

verilog testbench语法
verilog testbench语法Verilog testbench 是用来对 Verilog 设计进行仿真验证的代码。
它提供了一系列的输入信号和时钟，以及对输出结果的预期值进行比较，以验证设计的正确性。
以下是 Verilog testbench 的基本语法：1. 模块定义：```module testbench_name;// 输入输出信号声明// 实例化需要测试的模块// 给输入信号赋值// 检查输出信号和预期结果是否相符endmodule```2. 时钟定义：```reg clk; // 定义时钟信号always #5 clk = ~clk; // 定义时钟周期```3. 输入信号声明和赋值：```reg input1;wire expected_output;reg [3:0] array_input [7:0];// 给输入信号赋值initial begininput1 = 1'b0;#10;input1 = 1'b1;#10;//...end```4. 实例化需要测试的模块：```// 通过实例化需要测试的模块// 给模块的输入端口连接输入信号// 给模块的输出端口连接输出信号// 在 testbench 中实例化被测试的模块//...```5. 检查输出信号和预期结果：```// 在仿真过程中，通过比较输出信号和预期结果来验证设计的正确性// 根据需要使用相应的比较语句，如 `==`, `!=`, `===`, `!==`, `>`, `<` 等// 在每个时钟周期末检查预期输出结果//...```这些是 Verilog testbench 的基本语法。
在具体的测试中，需要根据设计的功能和需求来给输入信号赋值，并检查输出信号和预期结果是否一致。
verilog的延时赋值语法
Verilog的延时赋值语法1. 延时赋值语法简介在Verilog硬件描述语言中，延时赋值语法是一种用于描述数字电路中信号延时行为的关键语法。
延时赋值语法允许设计者指定信号变化的时间延迟，从而模拟现实世界中电路元件的传播延迟。
通过准确地描述信号之间的延时关系，可以更好地实现电路设计、优化性能和解决时序问题。
2. 延时赋值的基本语法在Verilog中，延时赋值可以通过#符号和一个时间值来实现。
基本的延时赋值语法如下：#<时间值> <变量> = <值>;其中： - <时间值>：表示延时的时间，可以使用数字和时间单位来表示，如1ns表示1纳秒，10us表示10微秒，100ps表示100皮秒等。
- <变量>：表示信号变量，用于接收赋值后的结果。
- <值>：表示要赋给变量的值，可以是一个数字、一个表达式或者是其他信号。
3. 延时赋值的作用和用途延时赋值语法在Verilog中具有重要的作用和用途，主要包括以下几个方面：3.1 时序约束时序约束是指设计中对于信号的变化时间和时序关系的要求。
通过在Verilog代码中使用延时赋值语法，可以对电路中各个信号的变化时间和时序关系进行约束，从而确保电路的正确功能和正常工作。
3.2 电路仿真延时赋值语法对于电路仿真非常重要。
在进行数字电路仿真时，需要考虑信号在电路中的传播延迟，以模拟实际电路的运行情况。
通过使用延时赋值语法，可以在仿真过程中添加合适的延时，使得仿真结果更加准确和可靠。
3.3 时钟域切换在设计复杂的数字电路时，常常涉及到时钟域切换的问题。
不同时钟域的时钟信号在电路中的传播延迟可能存在差异，需要进行合适的时钟域切换处理。
使用延时赋值语法，可以实现时钟域切换的需求，确保电路在不同时钟域之间的正确协作和数据传输。
3.4 优化性能延时赋值语法还能够用于优化电路性能。
通过对电路中关键路径的延时进行调整，可以降低电路的时序问题和功耗，并提高电路的性能指标。
verilog 数组语法
verilog 数组语法Verilog 数组语法Verilog 数组是一种用于存储和处理多个相同类型数据元素的数据结构。
它可以是一维数组、二维数组或多维数组，具体的维度由设计需求决定。
在Verilog 中，数组的声明和使用都遵循特定的语法规则。
一维数组的声明和初始化如下所示：```verilogreg [7:0] memory[0:9];```上述代码定义了一个包含10个元素的一维数组memory，每个元素是一个 8 位的寄存器。
二维数组的声明和初始化如下所示：```verilogreg [7:0] matrix[0:3][0:3];```上述代码定义了一个包含16 个元素的二维数组matrix，每个元素是一个 8 位的寄存器。
多维数组的声明和初始化也类似，只需要在方括号中添加额外的维度范围即可。
访问数组元素时，可以使用索引来指定具体的元素位置。
对于一维数组，我们可以使用一个索引值来访问，而对于多维数组，我们需要使用多个索引值来定位元素。
使用Verilog 数组时，还可以使用循环结构来遍历数组中的元素。
例如，我们可以使用for 循环来对数组进行初始化或者进行特定操作：```verilogfor (i = 0; i < 10; i = i + 1)memory[i] = i;```上述代码使用for 循环遍历了数组memory，并将索引值赋值给每个元素。
我们还可以使用数组切片来访问数组中的一部分元素。
数组切片可以通过指定起始索引和结束索引来定义一个子数组。
例如，我们可以使用以下代码来获取数组 memory 中索引为 2 到索引为 5 的元素：```verilogreg [7:0] sub_array[0:3];sub_array = memory[2:5];```上述代码将 memory 数组的子数组赋值给 sub_array 数组。
Verilog 数组还支持一些其他的操作，比如数组连接、数组比较等。
verilog语法
例设计三位全加器
模块名
端口列表
sum[2:0]
module adder ( cout,sum,a,b,cin ); input [2:0] a,b; input cin; output cout; output [2:0] sum; assign {cout,sum}=a+b+cin; endmodule
2.2 Verilog 语法要素
标识符 关键词 空白和注释 常量 字符串 延时＃ 操作符
1.标识符 标识符(identifiers) 标识符
标识符是用户在描述时给Verilog对象起的名字 对象起的名字 标识符是用户在描述时给 标识符必须以字母(a-z, A-Z)或( _ )开头，后面可以是字母、数字、( $ )或 开头， 标识符必须以字母 或 开头 后面可以是字母、数字、 或 ( _ )。 。 最长可以是1023个字符 个字符 最长可以是 标识符区分大小写， 和 标识符区分大小写，sel和SEL是不同的标识符 是不同的标识符 模块、 模块、端口和实例的名字都是标识符 module MUX2_1 (out, a, b, sel); output out; Verilog标识符 标识符 input a, b, sel; not not1 (sel_, sel); and and1 (a1, a, sel_); and and2 (b1, b, sel); or or1 (out, a1, b1); endmodule
第二讲 Verilog 语法
Verilog模块module Verilog语法要素 Verilog数据类型及逻辑系统
2.1 模块 模块module
模块是verilog设计中的基本功能块，在第一讲有简单交待， 设计中的基本功能块，在第一讲有简单交待， 模块是 设计中的基本功能块 这里详细介绍模块内部构成 module 模块名 ( 端口列 表 ); 端口声明, 端口声明,参数声明
verilog primitive语法
verilog primitive语法Verilog Primitive语法是硬件描述语言Verilog中的一种基本元素，用于描述数字电路中的基本逻辑功能和时序行为。
本文将介绍Verilog Primitive语法的基本结构和常用的几种类型，以及它们在设计数字电路中的应用。
一、基本结构Verilog Primitive语法由三部分组成：关键字、端口声明和行为描述。
关键字用于指定基本元件的类型，如AND、OR、NOT等。
端口声明用于定义基本元件的输入和输出端口，包括端口的名称、信号类型和方向。
行为描述则是通过Verilog的编程语言特性，对基本元件的功能进行描述和定义。
二、常用类型Verilog Primitive语法中常用的类型有：1. 逻辑门（Logic Gates）：包括AND、OR、NOT、NAND、NOR、XOR 等逻辑门，在数字电路中常用于实现各种逻辑功能。
2. 编码器（Encoders）：包括优先编码器（Priority Encoder）和旋转编码器（Rotary Encoder），用于将输入信号编码成二进制输出。
3. 译码器（Decoders）：用于将二进制输入信号解码成多路输出信号，常用于实现多路选择器和存储器等。
4. 多路选择器（Multiplexers）：用于实现多路选择功能，根据控制信号选择一个输入信号输出。
5. 触发器（Flip-Flops）：包括D触发器、JK触发器、T触发器等，用于存储和延时信号。
6. 计数器（Counters）：用于计数和计时信号，在时序电路中广泛应用。
三、应用场景Verilog Primitive语法在数字电路设计中有着广泛的应用，以下列举几个常见的场景：1. 组合逻辑电路设计：通过逻辑门、编码器、译码器和多路选择器等基本元件的组合，实现各种逻辑功能的设计。
2. 触发器和计数器的设计：通过触发器和计数器实现时序电路的设计，如状态机、定时器等。
3. 存储器和寄存器的设计：通过触发器和多路选择器等元件的组合，实现存储和读取数据的功能。
第三讲 verilog的基本语法
包含下述不同种类的线网子类型。 wire, tri 用于连线的最常见的线网类型 wor, trior 线或 wand, triand 线与 trireg 此线网存储数值，用于电容节点的建模 tri1, tri0 用于线逻辑的建模，上拉或下拉驱动 supply0, supply1 supply0用于对“地”建模，supply1对电源建 模
如 a[1]
向量的常数型部分选择
如：a[3:1]
上述类型的任意的拼接运算结果
29
连续赋值语句举例
module F A _ D f (A, B, Cin, Sum, Cout ) ; input A, B, Cin; output Sum, Cout ; assign S u m = A ^B ^Cin; assign C o u t = (A & Cin) | (B & Cin) | (A & B) ; endmodule
8
下划线
下划线可以用来分割数的表达式以提高程序的可读 性，但不能用在位宽和进制处，只能用于具体的数字 之间 比如 16’b1010_1011_11111_000 //合法格式 8’b_0011_1011 //非法格式
9
负数
一个数字可以被定义成负数，只要在位宽表达式前 加一个减号 - 8’d5 // 合法格式 8’d-5 //非法格式
BpW和BpR电路图
31
寄存器（register）类型变量
寄存器（ 寄存器（register）类型变量 ） register 型变量能保持其值，直到它被赋于新的值。 register 型变量常用于行为建模，产生测试的激励信号。 常用行为语句结构来给寄存器类型的变量赋值。
veriloga赋值语法
veriloga赋值语法Verilog-A赋值语法Verilog-A是一种常用于模拟电路设计的硬件描述语言，它不仅可以描述电路的结构和行为，还可以进行信号赋值。
本文将介绍Verilog-A中的赋值语法，包括基本赋值、连续赋值和延时赋值。
一、基本赋值在Verilog-A中，基本赋值是最常用的赋值方式，它使用“=”符号将右侧的表达式的值赋给左侧的变量。
例如，我们有一个电路模型，其中包含一个输入电压信号Vin和一个输出电流信号Iout，我们可以使用基本赋值语法将输入电压信号赋给输出电流信号：Iout = Vin;这样，当输入电压信号发生变化时，输出电流信号也会相应地更新。
二、连续赋值连续赋值是一种特殊的赋值方式，它可以将一个或多个信号的值赋给另一个信号。
在Verilog-A中，连续赋值使用“:=”符号。
例如，我们有一个电路模型，其中包含两个输入电压信号Vin1和Vin2，我们可以使用连续赋值语法将这两个信号的和赋给一个输出电流信号Iout：Iout := Vin1 + Vin2;这样，当Vin1或Vin2信号发生变化时，Iout信号会根据新的Vin1和Vin2的值重新计算。
三、延时赋值延时赋值是一种在特定时间后才进行赋值的方式。
在Verilog-A中，延时赋值使用“<=”符号，并指定一个延时时间。
例如，我们有一个电路模型，其中包含一个输入电压信号Vin和一个输出电流信号Iout，我们可以使用延时赋值语法将输入电压信号的值延时1纳秒后赋给输出电流信号：Iout <= #1ns Vin;这样，当输入电压信号发生变化时，输出电流信号会在1纳秒后更新。
四、总结本文介绍了Verilog-A中的赋值语法，包括基本赋值、连续赋值和延时赋值。
基本赋值使用“=”符号，连续赋值使用“:=”符号，延时赋值使用“<=”符号并指定一个延时时间。
这些赋值语法可以帮助我们在Verilog-A中对信号进行赋值操作，实现电路的行为描述和仿真。
verilog知识点总结
verilog知识点总结Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统，它广泛应用于数字系统设计和仿真领域。
本文将总结一些Verilog 的重要知识点，以帮助读者更好地理解和应用Verilog。
一、Verilog的基本语法Verilog的基本语法包括模块声明、端口声明、信号声明、数据类型、运算符等。
Verilog中的模块是设计的基本单元，模块声明包括模块名和端口声明。
端口可以是输入、输出或双向的。
信号声明用于定义内部信号，可以是寄存器或线网类型。
Verilog支持多种数据类型，包括整数、浮点数、向量、数组等。
Verilog还提供了丰富的运算符，包括算术运算符、逻辑运算符、位运算符等。
二、组合逻辑电路描述Verilog可以用来描述各种组合逻辑电路，如与门、或门、非门等。
通过使用逻辑运算符和条件语句，可以很方便地描述组合逻辑电路的功能。
Verilog还提供了多种语法结构，如if语句、case语句等，用于描述复杂的逻辑功能。
三、时序逻辑电路描述时序逻辑电路是一种带有状态的电路，Verilog可以用来描述各种时序逻辑电路，如触发器、计数器、状态机等。
通过使用时钟信号和触发器，可以实现电路的时序行为。
Verilog提供了多种触发器类型，如D触发器、JK触发器、T触发器等，可以根据实际需求选择合适的触发器类型。
四、模块实例化和层次化设计Verilog支持模块的实例化和层次化设计，可以将一个模块实例化为另一个模块的一部分。
通过模块实例化，可以方便地实现模块的复用和层次化设计。
层次化设计可以使整个系统更加清晰和模块化，方便调试和维护。
五、仿真和验证Verilog可以用于对设计进行仿真和验证，以确保设计的正确性。
Verilog提供了仿真器，可以对设计进行时序仿真和波形查看。
通过仿真，可以验证设计的功能和时序行为是否符合要求。
Verilog 还支持测试向量的生成和自动验证，可以自动生成测试向量并进行自动验证。
