10kV配电线路设计技术要点
龙源期刊网
10kV配电线路设计技术要点
作者：陈英才
来源：《环球市场》2019年第34期
摘要：10kV配电线路设计好坏直接影响电力系统整体稳定性，关系到电力企业实际经济效益和社会效益。设计人员在实际设计工作中，要确保10kV配电线路设计符合实际设计要求，结合线路实际情况，设计科学合理的线路，满足配电需求，促进相关配电工作长期稳定开展。
关键词：10kV;配电线路;设计;技术;要点
配电线路要想安全运行，就必须确保线路设计的合理性和有效性。配电线路和发电厂、变电站等共同构成电力系统，系统中任意环节出现问题，都会导致系统整体运行受到影响，甚至会威胁到社会环境效益[1]。因此，文章对10kV配电线路的设计要点详细分析，希望为实际电力运行中优化配电线设计打下坚实基础。
一、10kV配电线实际设计流程
10kV配电线路多分布在我国农村地区，采用架空线设计，放射性供电。10kV配电线路运行涉及多方面内容，前期线路设计需考虑多方面因素，按照设计流程科学设计，保障设计合理，出现故障可第一时间解决[2]。
（一）明确设计范围，对设计起点及终点数据深入分析，进行整体规划。
（二）对需设计的配电线路实地勘察，掌握地形地势，掌握沿途的地形数据，针对勘察数据制定科学的设计方案。此外，对一些特殊地形进行准确比对分析，绘制合理的路径设计图。
（三）要结合设计范围情况，获取地势信息，结合气象天气，结合线路导面截面及档距，选择格式杆塔。
（四1要针对配电线路路径设计多种方案，和专业技术人员加强交流，确定最佳方案。
（五）按照设计方案，要编制完整的工程预算书。
（六）将整体资料进行归档分类，储存为配电线路资料，为后续实际配电线路施工奠定基础。
二、10kV配电线路设计要点分析 龙源期刊网
（一）配电线路设计
配电线路是10kV配电线路设计的第一步，选择好的路线可提高配电线路整体质量，也便于后续故障排查及抢修。配电线路设计上，要求设计线路和各方面关系有效协调。10kV配电线路设计人员包含电网机构、技术、政府、村民代表、测绘等多方面人员。要协调多方人员关系，对当地地形实地考察，制定符合实际的技术参数，出现问题及时纠正，并在施工中减少和当地居民的冲突，提高施工效率，降低施工成本。对大型配电线路设计，则需遵循以下多项原则：（1）线路设计尽量绕开耕地，少占用农业用地，避开交通繁忙路段，设计需考虑到线路自身的安全性和合理性，要满足长久用电需求。（2）配电线路设计需尽量避开施工区域，避开例如采石场、水库、油田等公共区域。（3）在出线段上要多采用多线程，以缆、管、洞等辅助施工，有效提高实际施工效率及质量。
（二）杆塔设计
10kV配电线路杆塔设计上，选位要可靠，选择便于维修和管理的区域设计杆塔。此外，考虑到制造成本、地形等因素对施工的影响，要综合全局设计杆塔位置。杆塔设计选择需遵循以下几个原则：
首先，一些平原、丘陵地段可采用拉线杆塔或钢筋混凝土杆，便于运输及施工。
再者，部分地形狭窄区域，则推荐使用导线三角形排列杆塔，一些非重冰区要考虑到远景规划，推荐采用双回路、多回路杆塔。重冰区其环境特殊，要采用单回路导线排列杆塔。
然后，直线杆塔带转角的，在不增加塔头尺寸情况下需在50以下。10kV配电线路悬垂转角杆塔转角角度需在10。以下。
最后，一些居民区等检修较为不便的区域，不推荐采用转动横担杆塔，部分地形对两侧档距及标高相差突出的区域，也不能采用转动横担杆塔或变形横担杆塔、考虑到杆塔设置导致的成本增加，要在满足线路质量的要求的基础上尽量减少杆塔设置，保证10kV配电线路设计的经济性。设计需充分利用杆塔自身高度，控制杆塔实际使用条件。为避免恶劣天气对线路运输造成影响，要尽量不用较高杆塔，要保证杆塔及杆塔之间相差不大，保证受力均衡。
（三）配电装置选择
在配电装置设计上，其装置设计水平直接决定电力输送能否稳定开始，直接決定输送到电力用户的电量质量。此外，工作环境、导体湿度、抗震性等都对配电装置性能有直接影响。
1.装置工作温度 龙源期刊网
适当的工作环境温度是保障配电装置正常运行的基础，需控制配电装置温度满足对应条件，设计好裸导体、配电装备。地理气候会影响配电装置外部环境，冬季和夏季、清晨黄昏等，配电装置虽外部环境变化而变化。一般以月平均值确定气温最高月份温度，但是若环境温度未达到配电装置正常工作最低温，就需对装置加装加热装置或保温处理。此外，若配电线路位于冰雪严重区域，还需考虑隔离开关破冰厚度需在最大覆冰厚度之上，保证正常电力运送。
2.调整导体及电气湿度
不合理的湿度会影响配电装置自身导电性能，导体及电气湿度要参考湿度最高月份平均值，湿度设计上要具体问题具体分析，针对线路设计区域对应湿度变化，调整配电装置相对湿度。湿热地区多采用湿热类配电装置，亚湿热地区则采用普通配电装置。若选择合适产品，要在运行过程中及时维护，通过有效维护延长装置实际使用寿命。
3.风速参数设置
10kV配电线路多为架空线路，需考虑到线路所在区域风速对线路的影响。电力行业标准为离地lOm，30年一遇lOOmin平均最大风速为抗风速度。对超过最大风速35m/s线路区域，室外配电装置要尽可能降低线路高度，增加加固设备，加固底座，提高设备御风能力，确保配电线路运行稳定性。
4.导体及电器设计
导体及电器需保证绝缘度符合GBJ64-83《1业与名用点力装置的过电压保护设计规范》，材料推荐采用高分子复合材料，保障导体及电器绝缘性良好。选用电气规格允许最高电力参数在回路持续运行最高电力参数以下。室外导体及电器设计，光照会对其造成一定影响。电器短路电流要落实验证计算，了解稳态短路中电流衰减时间常数。导体电阻会随着温度增加而增加，因此，配电线路温度要得到有效控制，要求裸导体工作温度最高在70℃以下，还要考虑到外界日照对配电线路的影响。可在裸导体接触面镀锡，提高最高工作温度至85℃。
三、结束语
综上所述，文章对10kV配电线路设计技术进行详细阐述，但是在实际设计中仍存在许多问题，需我们深入探索分析。我国地域辽阔，不同区域地势复杂，线路情况复杂，在配单线路设计上要针对具体问题具体分析，按照设计规划，发挥才智，确保配电线路经济及社会效益最大化。
参考文献：
[1]冼伟恒.浅析10kV配电线路设计技术要点[J]低碳世界，2017 （13）：63-64. 龙源期刊网
[2]刘勇锴.10kV电力电缆线路的设计与施工要点分析[J]南方农机，2018 （12）：69-69
10kv及以下电缆配电线路设计技术规程
10kv及以下电缆配电线路设计技术规程
一、前言
在城市建设和工业生产中，电力配电线路起着至关重要的作用，而10kv及以下电缆配电线路设计技术规程则是确保电力系统安全可靠运行的重要保障之一。制定科学合理的配电线路设计技术规程对于保障电力系统安全稳定运行，推动城市建设和工业生产具有重要意义。随着科技的不断发展和进步，电力系统设备和技术也在不断更新换代，因此配电线路设计技术规程也需要与时俱进，以适应新的需求和发展。
二、设计原则
1. 安全性原则：设计的电缆配电线路必须符合国家、行业标准和规范，保证电力系统的安全可靠运行。
2. 经济性原则：设计应该合理选用材料和设备，尽量降低投资成本，提高配电线路的经济性。
3. 可靠性原则：设计应保证电力系统在正常运行和异常情况下都能提供可靠的电力供应，避免中断和故障发生。
4. 灵活性原则：设计应充分考虑未来配电网络的扩建和改造需求，保证电缆配电线路在未来的应用中具有一定的灵活性和扩展能力。
三、设计步骤
1. 系统规划：明确用电设备的分布、工艺要求和未来的扩展规划，确定配电线路的总体布局和结构。 2. 负荷计算：根据实际用电负荷需求，进行电力系统的负荷计算，确定线路的额定电流和额定容量。
3. 电缆选型：根据负荷计算结果和线路的工作环境，选择合适的电缆型号和规格。
4. 线路敷设：确定电缆敷设的方式、路径和埋设深度，保证电缆的安全和稳定敷设。
5. 设备配置：根据需求配置开关设备、保护装置和接地装置，保证线路设备的完善和可靠性。
6. 配线图设计：制定电缆配线图和接线图，标明线路的走向、接线方式和设备配置。
7. 安全保护：设计线路的过流、短路和接地保护装置，保证线路在异常情况下能及时断开电路，保护设备和人员安全。
8. 系统检测：对设计的电缆配电线路进行系统的检测和验算，确认线路设计的合理性和可行性。
四、设计要点
1. 电缆选型要合理：根据电缆的敷设环境、负荷特性和使用要求，合理选择电缆型号和规格，避免因电缆选型不合理而出现故障和事故。
10kV配电架空线路设计要点探究
10kV配电架空线路设计要点探究
10kV配网架空线路是支持电网系统运行的关键环节，其架空线路设计水平直接影响着其电能分配功能与作用的有效发挥，只有结合客观自然环境，分析社会影响性因素，本着趋利避害的原则，做好科学的设计与规划，才能打造出高水平的架空线路，达到设计的目标。文章分析了10kV配网架空线路设计的要点。
标签：10kV配网架空线路；设计要点；分析
配网处于整个电力系统的末端环节，也是最接近用户、负责直接向用户提供供电服务的线路环节。配网架空线路必须达到一定的质量标准，因为只有这样才能确保电力的正常、顺利输送，也才能维护系统的安全高效工作，提高供电服务质量，为供电企业创造良好的利润。明确10kV配网架空线路的设计原则和依据，并把握好设计的关键点，才能真正打造出高水平的配网线路。
1 10kV配电架空线路设计的原则和依据
10kV配网属于国家电网系统的一部分，因此其架空线路设计也要严格依照国家在电力设计领域的相关制度、政策与技术规程，例如：《架空配电线路设计技术规程》等，必须积极践行相关规定。
要在维护人身安全的基础上引入先进的设计理念，采用先进的设计工艺，确保供电安全，维护电力系统的经济运转。同时，也既要立足于工程眼下的实际，又要着眼于未来发展，科学协调10kV配網近景设计与远景规划的关系，确保近期设计能够支持并服务于配网的未来发展，一般来说，对于10kV配网架空线路来说，远景规划要在5-10年。最重要与最关键的一点，架空线路设计必须本着少占地、节约空间的思路，打造出对有益于社会、服务于人民的线路设计。
2 10kV配电架空线路设计要点探究
2.1 关注外界条件
10kV配网架空线路处于外界作业，因此，设计过程中必须考虑到客观气候因素。
第一，关注架设地的天气预报，并结合已有的架设经验，以10年为标准，预测重大气象灾害。第二，线路最大风力设计。将距地面10m，10年一遇的罕见风速作为参考设计的最大风速。同时，对于阻挡物较少，平原的地段，要将其最大风速定在25m/s以上；相反，在山地地区，其最大风力设计则应取该地区日平均风力的1.1倍数值，也要在25m/s以上，如果所架设线路四外有高山、建筑物以及其他阻挡物，且其高度远远超出电杆，则可以将风速设计的最大值削减20%。第三，线路覆冰设计。线路覆冰指数的确定需要参照当地的气象资料，通常应该采取特殊气象条件下的覆冰值。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析
10kV配电架空线路是城市或农村等不同场景下的配电设施之一。要使架空线路设计符合实际需要，需要关注以下要点：
1.电源线路的选取：确定电源线路的类型和所需的容量。同时，需要根据供电范围合理选取合适的架空线路。
2.线路布置的合理性：线路应布置在交通便利、平坦、广阔、无障碍物等特点的地区，并且要考虑未来可能发生的房地产建设。
3.线路敷设的稳定性：避免线路杆的倾斜，保证线路整体结构的稳定性。同时要注意杆与杆之间的距离，以及线路的悬挂角度。这些都会影响到线路的稳定性。
4.杆和导线材质的选择：杆的型号和材质要符合设计要求，确保能承受预计的载荷，并且能够适应周围的环境变化。导线材质的选择也要根据所在地区的气候条件进行选择。
5.线路的安全性：线路的安装要符合现行的规范和标准，杆距、线间距等都需要严格执行。线路之间的距离和角度要严格把控，以减少悬挂的安全隐患。
6.线路建造的成本：考虑线路建造造价，杆塔、导线等配件的选项，力求在相同功能下选择性价比最优的建造方法和设备。
7.线路的环保性：线路建设过程中注意对周围环境和生态的影响，力求线路和周围环境协调。线路周边应尽可能减少对自然环境的影响，选择符合绿色环保标定的建设方案。
总之，10kV配电架空线路设计需要考虑到多方面的因素，包括实际需求、环境条件、安全要求、成本控制和环保等方面的因素，最终确定合适的设计方案。

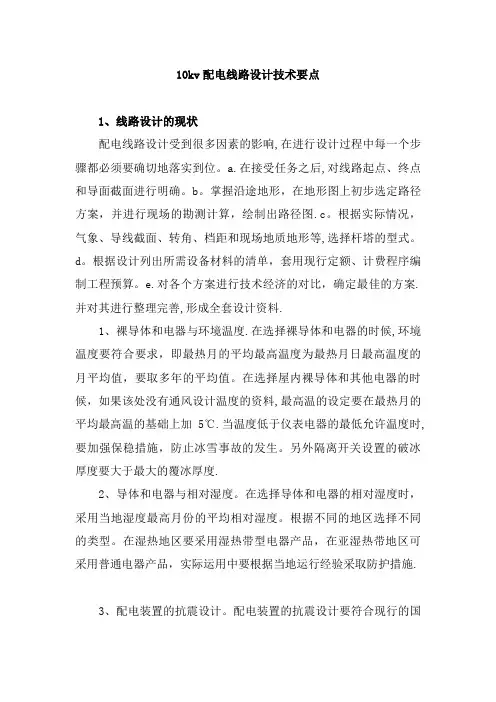

10kv配电线路设计技术要点
10kv配电线路设计技术要点
1、线路设计的现状
配电线路设计受到很多因素的影响,在进行设计过程中每一个步骤都必须要确切地落实到位。a.在接受任务之后,对线路起点、终点和导面截面进行明确。b。掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图.c。根据实际情况，气象、导线截面、转角、档距和现场地质地形等,选择杆塔的型式。d。根据设计列出所需设备材料的清单，套用现行定额、计费程序编制工程预算。e.对各个方案进行技术经济的对比，确定最佳的方案.并对其进行整理完善,形成全套设计资料.
1、裸导体和电器与环境温度.在选择裸导体和电器的时候,环境温度要符合要求，即最热月的平均最高温度为最热月日最高温度的月平均值，要取多年的平均值。在选择屋内裸导体和其他电器的时候，如果该处没有通风设计温度的资料,最高温的设定要在最热月的平均最高温的基础上加5℃.当温度低于仪表电器的最低允许温度时,要加强保稳措施，防止冰雪事故的发生。另外隔离开关设置的破冰厚度要大于最大的覆冰厚度.
2、导体和电器与相对湿度。在选择导体和电器的相对湿度时，采用当地湿度最高月份的平均相对湿度。根据不同的地区选择不同的类型。在湿热地区要采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，实际运用中要根据当地运行经验采取防护措施.
3、配电装置的抗震设计。配电装置的抗震设计要符合现行的国家标准，即《电力设施抗震设计规范》的规定.
4、配电装置抗风能力。在设计配电装置的最大风速时,采用离地10m高，30年一遇10min的平均最大风速.在这个最大风速超过35m/s的地区进行配置的时候，屋外的配置要采取降低电气设备的安装高度、加强设备与基础之间的固定等措施。
1.1导体和电器的设计选用
1、装置的绝缘水平要符合《电力装置的过电压保护设计规范》里的国家标准。
2、所选用的电器承受的最高工作电压不得低于该回路的最高运行电压，设计需用的导体电器长期允许的电流不能小于该回路的最大持续工作电流，另外的导体电器应考虑日照对其载流量的影响。

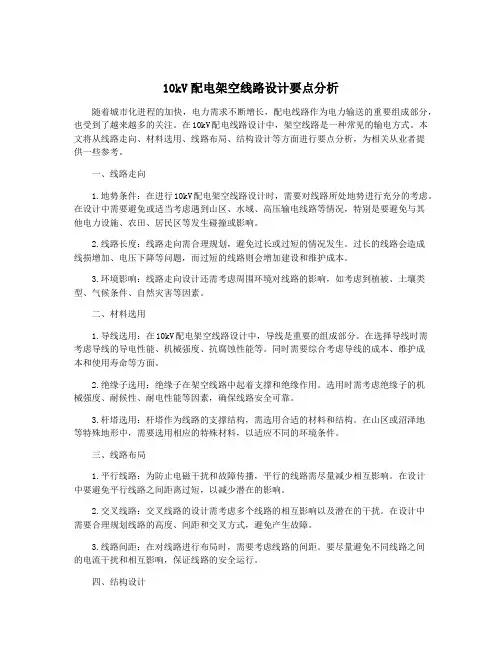

10kV配电架空线路设计要点分析 2
10kV配电架空线路设计要点分析
随着城市化进程的加快，电力需求不断增长，配电线路作为电力输送的重要组成部分，也受到了越来越多的关注。在10kV配电线路设计中，架空线路是一种常见的输电方式。本文将从线路走向、材料选用、线路布局、结构设计等方面进行要点分析，为相关从业者提供一些参考。
一、线路走向
1.地势条件：在进行10kV配电架空线路设计时，需要对线路所处地势进行充分的考虑。在设计中需要避免或适当考虑遇到山区、水域、高压输电线路等情况，特别是要避免与其他电力设施、农田、居民区等发生碰撞或影响。
2.线路长度：线路走向需合理规划，避免过长或过短的情况发生。过长的线路会造成线损增加、电压下降等问题，而过短的线路则会增加建设和维护成本。
3.环境影响：线路走向设计还需考虑周围环境对线路的影响，如考虑到植被、土壤类型、气候条件、自然灾害等因素。
二、材料选用
1.导线选用：在10kV配电架空线路设计中，导线是重要的组成部分。在选择导线时需考虑导线的导电性能、机械强度、抗腐蚀性能等。同时需要综合考虑导线的成本、维护成本和使用寿命等方面。
2.绝缘子选用：绝缘子在架空线路中起着支撑和绝缘作用。选用时需考虑绝缘子的机械强度、耐候性、耐电性能等因素，确保线路安全可靠。
3.杆塔选用：杆塔作为线路的支撑结构，需选用合适的材料和结构。在山区或沼泽地等特殊地形中，需要选用相应的特殊材料，以适应不同的环境条件。
三、线路布局
1.平行线路：为防止电磁干扰和故障传播，平行的线路需尽量减少相互影响。在设计中要避免平行线路之间距离过短，以减少潜在的影响。
2.交叉线路：交叉线路的设计需考虑多个线路的相互影响以及潜在的干扰。在设计中需要合理规划线路的高度、间距和交叉方式，避免产生故障。
3.线路间距：在对线路进行布局时，需要考虑线路的间距。要尽量避免不同线路之间的电流干扰和相互影响，保证线路的安全运行。
10kV配网供电工程设计要点研究
10kV配网供电工程设计要点研究
为实现电力系统的安全运行，就需要保障供电工程足够可靠、足够科学，这是减少故障几率的重要前提。作为供电工程的重要组织部分，10kV配网需要体现自动化技术。现本文将以10kV配网设计问题为要点，从配电网结构与供电元件着手探讨优化思路。希望能够在提升10kV科学性、合理性基础上，保障电力系统稳定、安全，发挥社会定位作用。
标签：10kV配网；供电工程；设计要点
前言：面对科技的不断发展、不断进步，如今人们对电力系统的稳定性、安全性要求在不断提升。10kV工程必须将保障系统可靠性、安全性作为首要目标。但结合实际案例不难发现10kV配网时常因设备老化、线路故障、维护水平差、自动化程度低等要素限制，导致人们无法获得良好的供电环境。所以建设者必须做好10kV配网供电分析，把握问题原因与控制要求，优化配网设计效果。这样我国电力系统才能够得到健康、稳定的发展环境。
一、10kV配网供电工程设计意义
作为电力系统最重要的成分，配网系统决定着供电稳定性、安全性，直接影响着人们的生产与生活。10kV配网维系着工业系统的稳定、健康发展。10kV配网作为电力系统末端直接和用户连接，为用户提供相应电能[1]。该过程中如果系统陷入故障，就会导致用户得不到相应电能。此时就需要展开修复与排除故障工作才能够重新恢复供电。这种方法无法有效预防、控制与处理10kV配网供电不合理问题，同时还会增加10kV配网维护难度与强度。对此建设者必须着眼于实际，明确10kV配网现状，制定合理、科学的优化思路，保障电网系统安全性、有效性与稳定性。电力系统必须保障配网工程能够合理、稳定运行，以此满足经济建设进程、要求。
二、10kV配网供电工程设计现状
（一）故障率高
引起10kV配网系统出现故障的一个重要原因便是线路运行中绝缘保护受损，当然设备接触不良同样也会引起该问题。并且10kV配网很容易受到自然灾害影响，无法保障10kV配网供电可靠性与安全性。
10kV配电线路设计技术要点
精品文档（可编辑） 值得下载
10kV配电线路设计技术要点
摘 要
在电力建设的工程中，对于配电线路设计和施工建设有着严格的要求，这些设计和施工的合理与否将会直接影响着电力工程的运行的效率和获得的效益。因此我们必须在线路设计的时候考虑众多的因素，以此来保障电力工程的顺利运行。本文将着重分析10kV配电线路设计技术要点。
【关键词】10kV配电线路 设计技术 要点
1 为什么要对10kV配电线路设计技术要点进行分析
电力系统主要由负荷、发电厂、变电站，输电线路和配电线路等构成。通过这个系统中的各个部分之间的配合，来保证电能输送到用户手中。
电力产品并不像其余的商品一样是将生产和销售分开的，而是在电力产品生产的同时也完成了销售工作，因此我们必须提高整个电力系统的安全性，来保证整个电力系统的稳定运行和经济效益。
配电线路是整个电力系统的关键部分，它的好坏将会影响整个电力供电系统，因此我们必须要对整个电网进行优化配置，来提高安全性和效益。10kV的配电线路大多是采用架空线或者以架空线为主的混合模式的架设形式，一般来说精品文档（可编辑） 值得下载
是放射性供电方式。
2 线路设计的一般流程
在进行线路设计的时候要对许多的要点进行分析，并且要将每一个步骤都落实下来。
（1）对整体的结构做到心中有数，掌握起点、终点等详细的数据。
（2）对于要建设的路线进行实地的考察工作，在地图上进行标注，并根据标注的路线进行详细的规划设计，绘制出路径图。
（3）根据实际情况（地形、地貌、天气）进行材料的选择和对施工的进程进行规划。
（4）根据搜集到的实地资料和选用的材料给出明确预算并编制施工前报告，列出2-3个供选方案。
（5）专业人员进行方案的讨论与选择，确定最终施工方案。
3 配电线路设计要点分析
3.1 配电装置选择
10kV配电架空线路设计要点分析_0
10kV配电架空线路设计要点分析
完善的配电线路设计，对保障用户用电需求和电力输送平稳运行具有重要作用。科学的设计需要以扎实的理论基础为前提，10kV配网线路设计也不例外。设计过程中，需要以严谨的态度对待设计的每一个步骤，严格把控设计过程。为了追求配网线路的安全稳定，需要根据遇到的问题进行具体分析，从而不断改进和完善设计内容。搜集分析配网系统中配电线路相关的大量数据，从而设计更好的方案服务大众。
标签：10kV;架空线路;设计要点
引言
就当前看来，电能以及输送电能的电力系统在人们的日常生活中扮演着极为重要的角色，小到每个家庭的日常用电，大到企业的机械运转甚至是国家的各种兵器武器制造，每一个人、每个行业都离不开电力系统，它已经渗透到我们生活的方方面面，成为了人们日常生活不可或缺的一部分。而架空配电线路作为最普通的配电线路更是广为人们所用，它是整个电路系统的关键环节，不仅是整个电路输送体系的最后一环，也是最接近用户的关键一步。若这一环出了问题，用户不仅会遇到用电障碍的问题，也容易引发安全隐患。只有架空配电线路达到相应的质量安全标准，所输送的电能才能够安全进入用户家中。
1配电线路设计流程
从设计图纸到电力线路的最终成型，期间会有多种多样的因素影响设计方案的最终成型。为了提高线路设计的合理性，要将最初设计思路展现在人们面前。要想合理设计配电线路，需要在施工过程中严格遵守设计图纸，落实设计流程。在具体的实施过程中，需要一开始就掌握路线的具体位置，结合导线截面、天气等各方面因素，通过线路设计工作者去现场进行严谨科学的检测，最终将设计结果清晰标注在设计方案上。此外，相关工作人员可以根据设计者给出的设计方案进行杆塔选定。相关设备和材料清单的罗列，有助于对工程投资金额进行预算，再经过分析得到结果显示方案的经济性，最终确定所需要的技术投资。
除了需要掌握设计工作的流程外，还需要明确影响设计工作因素之间的关联，通过提高对流程的了解，增加设计的科学性和有效性，从而确保设计流程的合理性。针对10kV配电线路的设计工作来说，在设计工作者明确所需要设计线路的起始点和重点后，需要根据沿途气象、地势以及转角等因素确定初步方案。要充分考虑经济适用和安全等问题，通过数据优化和路径图的计算，确定杆塔形式，从而选择最佳的设计方案。
10kV 配电线路设计的技术要点
10kV 配电线路设计的技术要点
摘要：线路的设计环节是将电力可靠传递给每个用户的重要保障，为了提高电力企业的市场竞争力，为了确保配电线路的安全运行，就必须做到在设计的过程中严格遵守国家的有关规定，并对每个环节把好关，以加强对配电线路设计和施工的监督，确保电力工程的顺利进行。
关键词：10kV 配电线路; 线路设计；技术要点
1.10kV 配电线路的设计内容与步骤分析
1.1设计内容
在 10kV 配电线路设计过程中，通常情况下包括多方面的设计内容， 如：整体的编制说明、机电设计、杆塔设计等，每一个设计内容都需要详细的进行研究后才能够完成具体的设计过程，从技术方面来说主要是在机电和杆塔设计上进行科学完成，其中线路的整体编制说明不能够被忽略，在整体说明过程中需要对详细的设计依据、线路路径、工程基本情况等有一个比较具体的说明，能够正确的认识到编制 10kV 配电线路整体说明的重要性，从而严格按照科学标准要求完成设计过程。
1.2设计步骤分析
①接受配电设计任务之后，首先确定配电线路的长度，通过测量其起点和终点给予明确答案；②在了解 10kV 配电线路的覆盖范围和沿途地形之后，及时在选定的设计方案地形图上进行标记，并对现场实行勘察；③绘制好路径图之后，先结合实际地形情况和所在天气状况， 然后才能对杆塔进行选择；④涉及的相关设计人员要准确写出整个设计所需要的设备和材料，参照定额标准和计费程序对其工程作出预算；
⑤选择出比较经济合理的设计方案，并对其进行整理分析，使其成为 一套完整的配电线路设计材料。
1.3配电设备选型
①环网开关柜，主要有两种结构型式，一是空气绝缘式，二是SF6 绝缘式，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点；②箱式变电站，是一种高压开关设备，适用于城网建设改造，具备体积小、安装方便、灵活性强等优势；③变压器，
10kV线路设计
7 2 10kV架空配电线路总体说明
2.1 总体说明
2.1.1规划原则
2.1. 1.1、供电区分类
根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。
表2.1.1.1-1 地区级别划分表
地区级别 特级 一级 二级 三级
划分标准 国际化大城市 省会及其它主要城市 其它城市，地、州政府所在地 县
表2.1.1.1-2 地区级别与供电分区分类对照表
地区级别 A 类 B 类 C 类 D 类 E 类 F 类
特级
中心区或30MW/km²及以上 一般市区或20-30MW/km²
10-20MW/km²的郊区
及城镇 5-10MW/km²的郊区
及城镇 城镇或
1-5MW/km² 乡村
一级 30MW/km²
及以上 中心区或
20-30MW/km² 一般市区或
10-20MW/km² 5-10MW/km²
的郊区及城镇 城镇或
1-5MW/km² 乡村
二级 20-30MW/km² 中心区或
10-20MW/km² 一般市区或
5-10MW/km² 郊区、城镇或1-5MW/km² 乡村
三级 10-20MW/km² 县城或5-10MW/km² 城镇或1-5MW/km² 乡村
注：表内单位名称采用英文符号，下同。
2.1. 1.2、中压配电网安全准则及电网结构
表2.1. 1.2-1 中压配电网安全准则及网络结线方式
供电区 安全准则 网络结线方式
A类 必须满足N-1 双环网，三供一备，“n-1”单环网(n≤3)
B类 必须满足N-1 n供一备(n≤4)，“n-1”单环网(n≤3)
C类 应满足N-1 n供一备(n≤4)，“n-1”单环网(n≤3) 三分段三联络
D类 宜满足N-1 n供一备(n≤4), “n-1”单环网(n≤3)
