10kv配电线路设计技术要点论文
探讨10kv配电线路设计技术要点
摘要：在电力工程中，配电线路的安全运行关系着整个电力工
程的实旋和运行，在配电线路设计阶段，就要对各个部分进行合理
的安排和配置。对配电线路的设计是否合理，是否能够发挥出其应
有的经济效益和社会效益，是当前衡量电力工程是否成功的一项重
要标准。配电线路的设计是否合理，造价是否均衡等因素，都影响
着供电企业的健康运行，因此，本文将针对在配电线路设计中，10kv
配电线路设计的技术要点进行简要的探讨。
关键词：配电线路设计要点电力工程10kv
中图分类号：s611 文献标识码：a 文章编号：
一、线路设计的一般流程
配电线路的设计受到很多因素的影响，在进行设计的过程中每
一个步骤都必须要确切地落实到位。
①在接受任务之后，对线路起点、终点和导面截面进行明确。
②掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘
测计算，绘制出路径图。③根据实际情况，气象、导线截面、转角、
档距和现场地质地形等，选择杆塔的型式。④根据设计列出所需设
备材料的清单，套用现行的定额、计费程序编制工程预算。⑤对各
个方案进行技术经济的对比，确定最佳的方案。并对其进行整理完
善，形成全套设计资料。
二、配电线路设计要点分析
2．1配电装置的选择
2.1.1 在选择裸导体和电器的时候，环境温度要符合要求，即
最热月的平均最高温度为最热月日最高温度的月平均值，要取多年
的平均值。在选择屋内裸导体和其他电器的时候，如果该处没有通
风设计温度的资料，最高温的设定要在最热月的平均最高温的基础
上加5℃当温度低于仪表电器的最低允许温度时，要加强保稳措施，
防止冰雪事故的发生。另外隔离开关设置的破冰厚度要大于最大的
覆冰厚度。
2.1.2 在选择导体和电器的相对湿度时，采用当地湿度最高月
份的平均相对湿度。根据不同的地区选择不同的类型。在湿热地区
要采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，
实际运用中要根据当地运行经验采取防护措施。
2.1.3 配电装置的抗震设计要符合现行的国家标准，即《电力
设施抗震设计规范》的规定。
2.1.4 在设计配电装置的最大风速时，采用离地10m高，30年
一遇1omin的平均最大风速。在这个最大风速超过35m／s的地区
进行配置的时候，屋外的配置要采取降低电气设备的安装高度、加
强设备与基础之间的固定等措施。
2.1.5 在配电装置设置在居民区和工业区内的情况，其噪声要
控制在一定范围之内，符合国家现行标准《工业企业噪声控制设计
范围》《城市区域环境噪声标准》的规定和要求。
2.1.6 在海拔高度超过1千米的地区，配电装置要选择适合高
海拔地区的电器和电磁产品，外部绝缘的冲击和工频实验电压要符
合现行的国家标准的相关规定。
2.2导体和电器的设计选用
2.2.1 配电装置的绝缘水平要符合合<电力装置的过电压保护
设计规范》里的国家标准。
2.2.2 所选用的电器承受的最高工作电压不得低于该回路的最
高运行电压，设计需用的导体电器长期允许的电流不能小于该回路
的最大持续工作电流，另外的导体电器应考虑日照对其载流量的影
响。
2.2.3 在对导体和电器的动稳定、热稳定及电器开断电流多用
短路电流的验算时，要按照设计规划进行计算，并考虑到电力系统
的长远发展规划。计算时可按三相短路进行验算。在验算导体短路
热效应时采取主保护时间加相应断路器全分闸时间。
2.2.4 当用熔断器保护电压互感器回路时，可不验算动稳定和
热稳定。用高压限流熔断器保护的导体和电器，可根据限流熔断器
的特性验算其动稳定和热稳定。
2.2.5 裸导体的正常最高工作温度不应大于+70。c，在计及日
照影响时，钢芯铝线及管形导体不宜大于+800|c。当裸导体接触面
处有镀(搪)锡的可靠覆盖层时，其最高工作温度可提高到+85℃。
2.2.6 在正常运行或者短路时，电器引线的最大作用力应小于
电器端子允许的荷载。屋外配电装置的导体、套管、绝缘子和金具
等，要根据当地气象条件和不同受力状态进行力学计算。
2.3 路径的选择
送电线路设计的好坏，取决于路径选择。它反映在技术经济上
是否合理，同时对以后运行维护、抢修是否方便有重要意义。因此，
选择一条线路路径，必须到当地调查研究及现场勘察，现场人员必
须有设计人员、测量人员、技经人员、当地政府及其他有关人员参
加(不过大多时候技经人员工作量多都设办法到现场，而是由设计
人员在现场收资提供参数进行编制预算)，以便碰到问题及时在图
纸上修改。尽量做到线路路径比较合理，减少在施工以后，施工单
位在施工期间与当地村民的摩擦，有利于线路可行施工。线路进行
定位的原则如下：①应少占农田，方便施工、方便运行维护、交通
条件方便地段，路径短，曲折系数小，做到经济、安全、合理。②
选择路径要避开不良地质、地形及石场、油库、机场，军用仓库，
风水(坟)等。③出线段采用十二、十六、二十四线电缆沟。减少重
复施工操作。④光缆随10kv架空线路走，光缆配备一般1—2km为
宣，太长不便于施工和维修，太短的话接头就多，信号的衰减大，
信号不好。⑤原则是，路径经过的地形高差尽量要小，档距适当在
50～60米左右。在选择杆塔尽量使导、地线弧垂均匀平滑，使它的
受力均匀，才不会受到不平衡张力而发生铁塔扭转。⑥在有大跨越
的线路时，其方案要结合大跨越的情况，结合技术指标比较，并考
虑30年洪水位影响。⑦应考虑直线转角(50℃以下)设计成直线转
角杆塔。
2.4 路径的初步设计
2.4.1 总的路线
总的线路编制由设计依据、线路走径和工程概况三部分组成。
线路的设计依据从设计的基本原则出发，要符合当地的实际情况，
并按照相关文件的规定和设计的路线严格执行，列出工程设计各方
面包括任务书，签订的设计合同，审批文件和审批编号等。路径的
设计方案要从路径的长度上进行选择，从交通条件，地形地势、水
文地质等条件，气象条件，矿物森林资源等各个方面说明该路径方
案的优势，通过分析计算比较，找出最佳的线路走径方案。工程概
况包括了设计线路的方方面面。通过工程概况可以了解整个工程的
运行状况。
2.4.2 线路机电的路线
线路机电部分包括了气象、导线架设技术、绝缘子串、金具组
装和导线防震等内容。将线路调整在所有可能发生的恶劣气象环境
下，也可以安全正常的运行。架设线路导线的最大使用应力，材质
结构等要达到电力输送的要求，提高防震措施。
2.4.3 塔杆和基础
10kv线路杆塔型式有：直线杆塔、耐张杆塔、转角杆塔、终端
杆塔四种杆塔型式。选择塔型和杆塔高度，应经济、运行维护方便。
耐张塔尽可能使用较低的杆塔，受力好。除跨越，尽量使用悬挂点
高度适中为宜，保持排杆定位导、地线平滑，受力均匀合理。
三、 配电装置选择
①周围环境温度低于电气设备、仪表和继电器的最低允许温度
时，装设加热装置或采取保温措施。在积雪、覆冰严重地区，应采
取防止冰雪引起事故的措施。隔离开关的破冰厚度，不应小于没计
最大覆冰厚度。
②选择导体和电器的相对湿度，应采用当地湿度最高月份的平
均相对湿度。在湿热带地区应采用湿热带型电器产品。在亚湿热带
地区可采用普通电器产品，但应根据当地运行经验采取防护措施。
③配电装置的抗震没计应符合现行国家标准《电力没施抗震设
计规范》的规定。
④设汁配电装置及选择导体和电器时的最大风述，可采用离地
lo m高，3o 年一遇10min 平均最大风速。设计最大风速超35m／s
的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高
度、加强设备与基础的固定等措施。
浅析10kV电力电缆线路设计技术要点
浅析 10kV电力电缆线路设计技术要点摘要：目前，输电已经成为了我国的主要输电形式，而大多数的输电线都被架设在室外环境当中，十分容易受到环境干扰而引发安全事故。
所以为了保障供电安全与稳定，合理设计输电线路十分必要。
在实践工作中，输电线路设计人员应该根据区域实践供电需要以及输电线路的设计要求合理开展线路设计。
关键词：电力系统；设计；配电线路；10kV引言在电力系统中，电缆输电线路为重要的输电载体，能否得到科学设计将对输电工作质量产生直接影响。
采用电缆能够使线路输电能力得到提高，但设计难度较大，出现故障难以得到有效维修。
因此，还应加强电缆输电线路的设计研究，以便通过科学设计保证线路稳定运行。
1 10kV配电线路设计原则分析在设计电力系统10kV配电线路过程中，为了能够确保配电线路设计的科学性、合理性与有效性，则需要电气专业设计人员能够遵循科学性、安全性以及经济型的原则。
其中，科学性原则主要指的是设计人员需要在设计过程中根据电气专业理论知识来进行，在方案设计前，要对方案可行性与有效性进行多次论证，以确保配电线路最终设计方案的合理与可行。
安全性原则主要是指设计人员需要确保实际设计所得方案能够与配电线路的运行安全、稳定的要求相符。
经济型原则主要指的是设计人员在进行定额设计过程中，需要能够科学合理地选择路径，并且在方案中能够尽可能选用现代化的、节能设备，确保线路供电安全的基础上，将电力建设成本减少。
2电力系统中电缆输电线路设计流程电缆输电线路具有容量大、输送距离长等特点，在线路设计方面容易受到各种复杂因素影响，给线路安全运行带来威胁。
因此在线路设计方面，应做好准备工作，使线路设计得到完善。
在前期工作中，还应加强线路环境、地区地形等各方面的勘查，在加强科学技术运用的同时，结合经验提出完善设计方案，加强线路设计可行性研究。
通过深入调查，对线路建设使用的各种设备和材料展开分析，完成最佳方案的选择，能够使线路建设和使用风险得到降低。

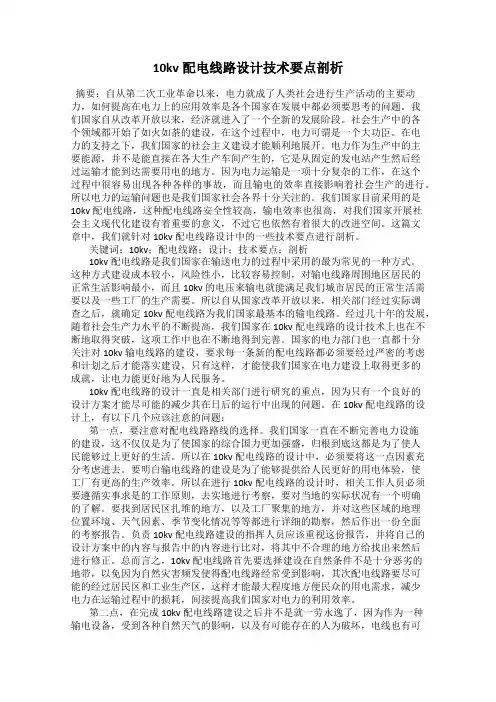

10kv配电线路设计技术要点剖析
10kv配电线路设计技术要点剖析摘要：自从第二次工业革命以来，电力就成了人类社会进行生产活动的主要动力，如何提高在电力上的应用效率是各个国家在发展中都必须要思考的问题。
我们国家自从改革开放以来，经济就进入了一个全新的发展阶段。
社会生产中的各个领域都开始了如火如荼的建设，在这个过程中，电力可谓是一个大功臣。
在电力的支持之下，我们国家的社会主义建设才能顺利地展开。
电力作为生产中的主要能源，并不是能直接在各大生产车间产生的，它是从固定的发电站产生然后经过运输才能到达需要用电的地方。
因为电力运输是一项十分复杂的工作，在这个过程中很容易出现各种各样的事故，而且输电的效率直接影响着社会生产的进行。
所以电力的运输问题也是我们国家社会各界十分关注的。
我们国家目前采用的是10kv配电线路，这种配电线路安全性较高，输电效率也很高，对我们国家开展社会主义现代化建设有着重要的意义，不过它也依然有着很大的改进空间。
这篇文章中，我们就针对10kv配电线路设计中的一些技术要点进行剖析。
关键词：10kv；配电线路；设计；技术要点；剖析10kv配电线路是我们国家在输送电力的过程中采用的最为常见的一种方式。
这种方式建设成本较小，风险性小，比较容易控制，对输电线路周围地区居民的正常生活影响最小，而且10kv的电压来输电就能满足我们城市居民的正常生活需要以及一些工厂的生产需要。
所以自从国家改革开放以来，相关部门经过实际调查之后，就确定10kv配电线路为我们国家最基本的输电线路。
经过几十年的发展，随着社会生产力水平的不断提高，我们国家在10kv配电线路的设计技术上也在不断地取得突破，这项工作中也在不断地得到完善。
国家的电力部门也一直都十分关注对10kv输电线路的建设，要求每一条新的配电线路都必须要经过严密的考虑和计划之后才能落实建设，只有这样，才能使我们国家在电力建设上取得更多的成就，让电力能更好地为人民服务。
10kv配电线路的设计一直是相关部门进行研究的重点，因为只有一个良好的设计方案才能尽可能的减少其在日后的运行中出现的问题。
探讨10kV配电线路设计的技术要点
李 奕
（ 国网重庆南岸供 电公司 ， 重庆 ４ ０ ０ ０ ６ ０ ）
摘
要： 配 电线路是连接用户与电力系统的重要 环节 ． 是 电力 系统 中重要 的组成部分 ， 对于配电线路的设计显得尤为重要 。在整个配电
线路 中， ｌ Ｏ ｋ Ｖ配电线路是核心部分 ． 配 电线路的设计工作必须要抓好 ｌ Ｏ ｋ Ｖ配电线路关。只有通过科学 、 合理 的设计 才能确保 ｌ Ｏ ｋ Ｖ配 电线路 的安全性 、 可靠性以及经济性 ， 从而保 障整个 电力 系统 的运行 。对 ｌ Ｏ ｋ Ｖ配电线路设计 的重要性 、 基本 步骤 以及 技术要 点进行论
系统 的安 全 、 稳定 、 经济 。
特 性 体 现 出来 ； 架 设 线 路 导 线 的最 大 使 用 应 力 、 安 全 系 统 等 参 数要包 括在设计说明中 ： 按 照导 线 力 学特 性 将 其 特 性 曲线 图绘 制 出来 ； 不 同 温度 下 导 线 的 架 设 弧 垂 值 也 有 所 不 同 。 要 将 这 些 值 计 算 出来 后 再 以表 格 的 形式 呈 现 出来 。
述。
关键词 ： 配 电线路 ； 设计 ； 技术要点
０ 引 言
ｌ Ｏ ｋ Ｖ 配 电 线 路 是 电力 系 统 中 的 一 个 重 要 环 节 。 但 是 由 于
面， 下 面 对 机 电以 及 杆 塔设 计 进 行 详 细 的论 述 ： （ １ ） ｌ Ｏ ｋ Ｖ 配 电线 路 机 电方 面 的设 计 要 点 机 电部 分 是 ｌ Ｏ ｋ Ｖ 配 电 线路 的重 要 构 成 ， 在ｌ Ｏ ｋ Ｖ 配 电线 路
是 整个 配 电 系统 的核 心
② 导线选型。选择导线截 面时要根据工程设计的相关要求
10千伏配电线路设计技术要点分析
10千伏配电线路设计技术要点分析摘要：对10千伏配电线路的建设是一项涵盖范围广泛，技术程度复杂，且整个建设过程错综的综合性系统工程，是整个电力系统最重要的工程项目内容。
在进行10千伏配电线路的整个建设过程中，必须详细考虑相关影响的各种因素，通过将设计施工的各个环节作为工程实施的关键核心，进而建立可有效保障10千伏线路建设的总体管理制度及技术支持体系，通过有重点地强化和控制来推动整个10千伏线路的建设，为综合使用奠定坚实的基础。
关键词：10千伏；配电线路设计；要点1对10千伏配电线路进行设计的总体流程在电力供应系统内，10千伏配电线路电网主要用于对农村地区的电力供应，在建设时其架设的结构多采用架空线或以架空线为主的建设形式。
在供电方式选择上，主要通过放射性方式进行供电。
对我国大部分地区10千伏配电线路设计总体流程进行分析，发现在线路设计中主要需要考虑如下几个方面因素：第一，要对线路的配电线长度做以进一步确定，通过测量确定整个配电线路从起点至终点的线路长度，还要算出线路所需电缆的导面有效截面面积。
第二，要对架设线路相关的地形地势实施勘察，了解线路设计的沿途地形情况，以及对线路架设的具体影响，并按照具体的地形情况绘制路径选择草案。
在此基础上，对比具体需要和实际情况，完成相关内容的准确计算，绘制更细致的建设路径图。
第三，要选择适宜的架设杆塔，杆塔的选择要充分结合施工现场的具体情况，包括地势地形、气候条件、导线情况、杆塔间距等，确定相应的建设细节。
2主接线的概念、设计的原则和依据2.1主接线的概念电气主接线是由高压电器通过连接线，以电源进线和引出线为基本环节，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，又称为一次接线。
即指变电所中变压器、断路器、母线、隔离开关以及线路等之间的连接线，是表示变配电系统中电能输送和分配路径的电路，它是由各种开关电器、电力变压器、导线等电气一次设备按一定顺序相连接而成的。

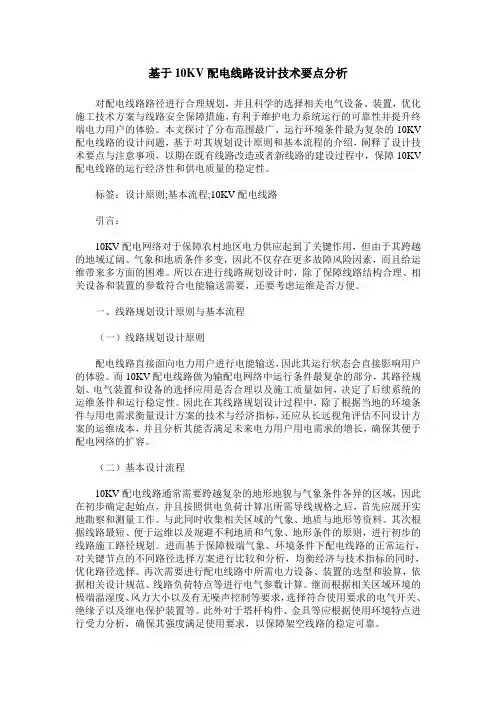

基于10KV配电线路设计技术要点分析
