10kV及以下架空配电线路设计规范
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析
1. 引言
1.1 10kV配电架空线路设计要点分析
10kV配电架空线路设计是电力系统中非常重要的一环，其设计质量直接关系到电力系统的安全稳定运行。本文将对10kV配电架空线路设计要点进行分析，从线路走向设计、线路参数设计、导线选择、绝缘子选择和金具选择等方面进行详细探讨。通过对这些要点的深入分析，可以为工程师们在设计10kV配电架空线路时提供一些有益的参考和指导，以确保设计方案的合理性和可靠性。在电力系统建设和改造中，10kV配电架空线路设计不仅要考虑经济性和技术性，还要考虑环境因素和安全性，只有全面考虑各方面因素，才能设计出符合实际要求的优质线路工程。希望本文的分析能为广大电力工程师在10kV配电架空线路设计中提供一些帮助和启示。
2. 正文
2.1 线路走向设计
在进行10kV配电架空线路设计时，线路走向设计是一个至关重要的环节。线路走向的设计不仅直接影响到线路的供电可靠性和运行效率，还关系到供电范围的覆盖和维护的便利性。在进行线路走向设计时，需要考虑以下几个方面： 1. 地形地貌因素：线路走向应尽量避开复杂地形和山区，避免因地形起伏导致线路过高或者过低，增加线路的故障风险。在穿越河流、湖泊等水域时，需要考虑水域宽度、水深等因素，确保线路安全可靠。
2. 建筑物和植被因素：线路走向应尽量避开高层建筑物或者茂密植被，避免因外界物体对线路的影响导致供电故障。考虑到城市规划和环境保护，线路走向设计还需考虑对周边环境的影响，尽量减少对周边居民生活的干扰。
3. 供电范围和负荷需求：线路走向设计应充分考虑到供电范围和负荷需求，确保线路能够有效覆盖供电范围，并考虑未来的供电扩展需求。根据不同区域的用电负荷情况，合理确定线路走向，避免因供电负荷不均衡导致线路负荷过重或过轻。
线路走向设计是10kV配电架空线路设计中至关重要的一环，需要综合考虑地形地貌、建筑物和植被因素以及供电范围和负荷需求等方面因素，设计出符合实际需求的线路走向，确保线路供电安全可靠、运行高效。
规范10KV及以下线路CAD制图标准的有关规定
统一、规范10KV及以下线路CAD制图标准的规定
分公司各有关单位部门：
图纸是生产活动中最基本的技术文件， 在单位、部门之间起着交
流、传递信息的作用。施工图更是施工单位施工以及有关部门验收的 直接依据。目前在配电网建设及运行管理过程中，线路图纸（架空及 电缆线路）的应用越来越广泛，上墙图更是规范化（星级）供电营业 所创建活动的一项重要内容。随着计算机的普及， CAD制图已经融
入到我们的生产工作中。为此，清楚、详细地绘制线路图纸，正确全 面表达规划设计、电网网络及上墙图的内容，统一、规范图纸的各类 图标符号显得非常重要。现就制图的有关问题作如下规定。希望有关 单位部门理解掌握并正确使用。
一、架空配电线路制图的标准（以gbcbig.shx字体为标准的图纸；
System： mytxt.shx, hztxt2 字体书写）：
1•线路走向图应标明的主要内容及标准：
① 电杆：圆半径0.8。
高拉杆：圆半径0.5并涂黑。
门型杆:电杆中心间距为6。
三联杆：相互电杆间距为3—4之间。
钢管杆：内圆半径0.8,外圆半径1.6，中心一致。
新立电杆（包括高拉杆）：一撇（直线旋转45度）至电杆中
拔除电杆（包括高拉杆）：两撇（同时直线旋转45度）至电杆 2
中心。
10KV线路:一档长度在15—18之间，一般为16。并与电杆 中心对直。
低压线路：一档长度在13—16之间，一般为14,用两撇、四 撇表示低压二线、低压四线。并与电杆对直或置于墙头一字铁中间。
同杆架设线路（最多双回：一路10KV、一路低压；双回10KV
线路、双回低压线路）：一档长度依10KV为标准，分别平行离开电 杆中心0.3并延长至电杆。
导线终端：导线上断头（绘制耐张）。
耐张电杆：导线上耐张并用圆弧搭头。
断头杆：导线上耐张但不搭头。
支接杆：支线导线上耐张并用圆弧搭头于主线导线。
单杆或墩子式变压器：直接引落的变压器，电杆与变压器相交；
10KV架空配电线路设计
10KV架空配电线路
设
计
规
划
2016年3月29日 ..WORD完美格式..
..专业知识编辑整理..
第一章 总说明
1.1 概述
采油厂油区为近年发展较快区域，电力负荷增长较快，，本次规划分支线采用（LGJ-70mm2或JKLYJ-10/70）。
10KV架空配电线路设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件
线路所经地段地质
采油厂地处 境内，沿线为典型的陕北黄土塬、梁、峁地貌。地形起伏较大，沟壑纵横，冲沟发育，地形较破碎。海拔高度在1100~1300m，相对高差在50~100m，属于一般山地地形。土壤电阻率不大于3.0×104 Ω.cm
具体参数如下：
土壤容重 γ=16 t／m3 抗剪角 β=30°
上拔角 α=20° 地耐力 P=15 t／m2
2.气象条件
气象条件为西北Ⅲ级气象，风速30米/秒，覆冰厚度10mm。 ..WORD完美格式..
..专业知识编辑整理..
气象区
项目 西北Ⅲ级气象区
大气温度（℃） 最高气温 40
最低气温 -30
覆冰 -5
安装 -15
内过电压 年平均气温 5
10kV及以下城市配电网建设标准
10kV及以下城市配电网建设标准
前言
为了明确电网建设工作的思路，做到建设思想统一，建设目标统一，建设标准统一，制定了10kV及以下配电网建设标准。为了加快电网建设，适应当前项目建设管理，在制定本标准时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。本建设标准适用于柳州网区城市（包括县城、工业园区）配电网的建设。
一、10kV网架结构
1、10kV电网应实行分区分片供电，城区（包括市区、县城）配网应构成“手拉手”环网结构实现“N—1”,可通过架空、电缆或混合线路实现。
2、电缆线路主环采用开关站构成。通常由4座开关站构成“手拉手”双电源开环运行方式。当环内负荷增长后可在适当位置插入第三电源扩充成“3—1”网络结构。
3、配电变压器应按“小容量、多布点”的原则进行配置。城区公用配电变压器单台选用315 kVA、500kVA、630kVA、800kVA。
4、低压配电网
低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。
低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供电半径。低压主干线尽可能与
10kV线路共杆架设，低压配电线路主干线按台变500kVA、箱变800kVA一次建成。
对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。
二、配电站
（一）室内配电站
1、大型商业写字楼、会展中心、大型小区等采用室内配电站；小型小区和城中村改造、郊区采用箱式变电站。
2、主变压器，按２台设计，630kVA及以下选用油变，800kVA选用干变。变压器型号选非晶合金变压器或S13型以上变压器。配电变压器的无功补偿方式采用动态无功补偿装置，补偿容量按变压器容量的30%补偿。
10KV架空配电线路设计 2

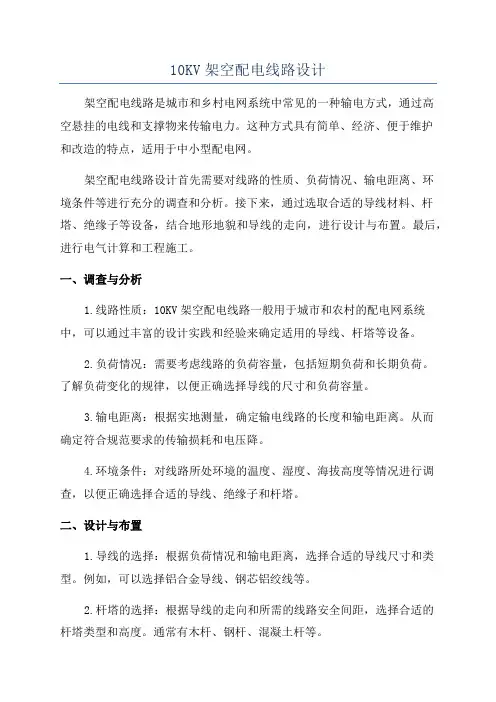

10KV架空配电线路设计
架空配电线路是城市和乡村电网系统中常见的一种输电方式，通过高空悬挂的电线和支撑物来传输电力。这种方式具有简单、经济、便于维护和改造的特点，适用于中小型配电网。
架空配电线路设计首先需要对线路的性质、负荷情况、输电距离、环境条件等进行充分的调查和分析。接下来，通过选取合适的导线材料、杆塔、绝缘子等设备，结合地形地貌和导线的走向，进行设计与布置。最后，进行电气计算和工程施工。
一、调查与分析
1.线路性质：10KV架空配电线路一般用于城市和农村的配电网系统中，可以通过丰富的设计实践和经验来确定适用的导线、杆塔等设备。
2.负荷情况：需要考虑线路的负荷容量，包括短期负荷和长期负荷。了解负荷变化的规律，以便正确选择导线的尺寸和负荷容量。
3.输电距离：根据实地测量，确定输电线路的长度和输电距离。从而确定符合规范要求的传输损耗和电压降。
4.环境条件：对线路所处环境的温度、湿度、海拔高度等情况进行调查，以便正确选择合适的导线、绝缘子和杆塔。
二、设计与布置
1.导线的选择：根据负荷情况和输电距离，选择合适的导线尺寸和类型。例如，可以选择铝合金导线、钢芯铝绞线等。
2.杆塔的选择：根据导线的走向和所需的线路安全间距，选择合适的杆塔类型和高度。通常有木杆、钢杆、混凝土杆等。 3.绝缘子的选择：根据环境条件和导线电压等级，选择合适的绝缘子材料和耐电压等级。通常有瓷质绝缘子、玻璃绝缘子等。
4.线路布置：根据地形地貌和导线走向，合理布置杆塔位置和线路走向。保证线路的安全性和经济性。
三、电气计算
1.线路电阻计算：根据选择的导线类型和尺寸，计算线路的电阻。确保线路的输电损耗满足规范要求。
2.线路电容计算：根据导线与地面的距离、导线间的距离、导线直径等参数，计算导线的电容。以保证线路的绝缘性能。
3.线路电感计算：根据导线的长度、导体材料、导线间的距离等参数，计算线路的电感。以保证线路的稳定运行和抗干扰能力。
10kV及以下架空配电线路总体说明
- 2 - 10kV及以下架空配电线路总体说明
一． 概述：
编制10kV及以下配电线路典型设计，其目的是：全省规范设计、统一标准、择优集成、提高质量、提高工作效率、降低建设和运行成本、方便运行维护，实现总体效益最大化。
本典型设计部分引用了2006版《国家电网公司输变电工程 典型设计 10kV和380/220V配电线路分册》中的内容，并根据本省的特点对设计进行细化。其内容主要包含：气象条件选定、导线型号选择、杆塔型使用说明、杆塔头部设计、杆塔身部设计、配电线路杆上设备、铁件制造、低压接户线、典型工程的设计说明。
本典型设计图集仅供相应资质设计单位设计人员根据工程实际情况区别使用。
二． 主要设计方案说明：
本部分典型设计按六卷进行分类：
第一卷 １０ｋＶ 及以下配电线路杆塔头部说明及组装图
第二卷 １０ｋＶ 及以下配电线路电杆杆身部分说明及组装图
第三卷 １０ｋＶ及以下配电线路杆上设备说明及安装图
第四卷 １０ｋＶ及以下配电线路铁件制造图及接地装置
第五卷 低压接户线
第六卷 典型工程设计实例
本册内容中有较多的杆塔型和使用条件表及铁件制造等图，设计时融合了国家电网公司10kV及以下配电线路典型设计中的设计思路，设计人员应充分理解内容并结合工程实际情况，从中选择适合的内容应用。
三． 使用范围：
3.1 本图集配电设计适用于福建省内10kV及以下配电线路及业扩工程。
3.2 在具体工程套用本图集时，仍需要委托有相应资质的设计单位承担工程设计。 四． 设计依据：
４.1 设计依据性文件、图集:
《福建电网城市中低压配电网建设改造技术导则》
《福建省电力公司分变.分线线损管理工作实施方案(讨论槁)》
《低压动力电能计量箱技术规范（试行）》
《居民照明集中装表电能计量箱技术规范（试行）》
2006版《国家电网公司输变电工程 典型设计 10kV和380/220V配电线路分册》
《福建省电力系统污区分布图使用导则》
10kV及以下架空线路施工及验收规范
中华人民共和国电力行业标准
Erection and acceptance regulations
for overhead distribution lines with insulated conductors
中华人民共和国电力工业部
1 范围
本规程规定了架空绝缘配电线路器材检查、施工技术规定、工程验收规则。
本规程合用于新建和改建的额定电压6～10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。
2 引用标准
下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的也许性。
中华人民共和国电力行业标准GB396—84 环形钢筋混凝土电杆
GB772—97 高压电瓷瓷件技术条件
GB1200—75 镀锌钢绞线
GB2694—81 输电线路铁塔制造技术条件
GB4623—84 环形预应力混凝土电杆
GB12527—90 额定电压1kV及以下架空绝缘电缆 GB14049—92 额定电压10kV、35kV架空绝缘电缆
DL/T464.1～5—92 额定电压1kV及以下架空绝缘电线金具和绝缘部件
3 器材检查
3.1 一般规定
3.1.1 器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。
3.1.2 器材须有出厂实验报告、产品合格证。
3.1.3 器材须进行下列检查，且符合：
a)外观检查无损坏或变形；
b)型号、规格对的；
c)技术文献齐全。
3.1.4 发现器材有下列情况之一者，应重做实验：
a)超过规定保管期限；
b)损伤或变形；
《10kV及以下变电所设计规范》GB50053-94
10kV及以下变电所设计规范GB50053－94
主编部门：中华人民共和国机械工业部
批准部门：中华人民共和国建设部
施行日期：1994年11月1日
关于发布国家标准《10kV及以下变电所设计规范》的通知
建标［1994］201号
根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
1994年3月23日
第一章 总则
第1.0.1条 为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条 本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条 变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条 变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条 变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条 10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章 所址选择
10KV及以下架空配电线路的工程施工及验收要求规范
实用标准文案
精彩文档 10KV及以下架空配电线路
工程施工及自验规范
10KV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章 器 材 检 验
第一条 配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：
1、超过规定保管期限；
2、因保管、运输不良等原因而有变质损坏可能；
3、对原试验结果有怀疑。
第二条 线路使用的线材，施工前应进行外观检查，且应满足下列要求：
1、不应有松股、交叉、拆叠、断裂及破损等缺陷；
2、裸铝绞线不应有严重腐蚀现象；
3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条 为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。 实用标准文案
精彩文档 第四条 采用黑色金属制造的金具零件应热镀锌。
第五条 金具在使用前应进行外观检查、且应满足下列要求：
1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；
2、线夹船体压板与导线接触面应光滑；
3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条 镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条 金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
第八条 绝缘子安装前应进行外观检查且应满足下列要求：
1、瓷件与铁件应结合紧密，铁件镀锌良好；
2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；
3、严禁使用硫磺浇灌的绝缘子。
第九条 瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。 实用标准文案
精彩文档 第十条 普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：
1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；
2、按规定支点放置检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；
3、杆身弯曲不应超过杆长的2/1000。
第十一条 混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
10kV-及以下变电所设计规范
10kV 及以下变电所设计规范
第一章 总 则
第1.0.1条 为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条 本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条 变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条 变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条 变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条 10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章 所 址 选 择
第2.0.1条 变电所位置的选择，应根据下列要求经技术、经济比较确定：
一、接近负荷中心；
二、进出线方便；
三、接近电源侧；
四、设备运输方便；
五、不应设在有剧烈振动或高温的场所；
六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；
七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；
八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；
九、不应设在地势低洼和可能积水的场所。
第2.0.2条 装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
