寄存器(register)
寄存器Scope of register:寄存器是CPU内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果。
其实寄存器就是一种常用的时序逻辑电路，但这种时序逻辑电路只包含存储电路。
寄存器的存储电路是由锁存器或触发器构成的，因为一个锁存器或触发器能存储1位二进制数，所以由N个锁存器或触发器可以构成N位寄存器。
寄存器是中央处理器内的组成部份。
寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和位址。
在中央处理器的控制部件中，包含的寄存器有指令寄存器(IR)和程序计数器(PC)。
在中央处理器的算术及逻辑部件中，包含的寄存器有累加器(ACC)。
1、寄存器- 特点及原理寄存器又分为内部寄存器与外部寄存器，所谓内部寄存器，其实也是一些小的存储单元，也能存储数据。
但同存储器相比，寄存器又有自己独有的特点：①寄存器位于CPU内部，数量很少，仅十四个；②寄存器所能存储的数据不一定是8bit，有一些寄存器可以存储16bit数据，对于386/486处理器中的一些寄存器则能存储32bit数据；③每个内部寄存器都有一个名字，而没有类似存储器的地址编号。
寄存器的功能十分重要，CPU对存储器中的数据进行处理时，往往先把数据取到内部寄存器中，而后再作处理。
外部寄存器是计算机中其它一些部件上用于暂存数据的寄存器，它与CPU之间通过“端口”交换数据，外部寄存器具有寄存器和内存储器双重特点。
有些时候我们常把外部寄存器就称为“端口”，这种说法不太严格，但经常这样说。
外部寄存器虽然也用于存放数据，但是它保存的数据具有特殊的用途。
某些寄存器中各个位的0、1状态反映了外部设备的工作状态或方式；还有一些寄存器中的各个位可对外部设备进行控制；也有一些端口作为CPU同外部设备交换数据的通路。
所以说，端口是CPU和外设间的联系桥梁。
CPU对端口（Ports）的访问也是依据端口的“编号”（地址），这一点又和访问存储器一样。
不过考虑到机器所联接的外设数量并不多，所以在设计机器的时候仅安排了1024个端口地址，端口地址范围为0--3FFH。
2、寄存器－主要技术1．重命名技术寄存器重命名，是CPU在解码过程中对寄存器进行重命名，解码器把“其它”的寄存器名字变为“通用”的寄存器名字，本质上是通过一个表格把x86寄存器重新映射到其它寄存器，这样可以让实际使用到的寄存器远大于8个。
这样做的好处除了便于前面指令发生意外或分支预测出错时取消外，还避免了由于两条指令写同一个寄存器时的等待。
2．乱序执行技术采用乱序执行技术使CPU内部电路满负荷运转并相应提高了CPU运行程序的速度。
这好比请A、B、C三个名人为春节联欢晚会题写横幅“春节联欢晚会”六个大字，每人各写两个字，如果这时在一张大纸上按顺序由A写好“春节”后再交给B写“联欢”，然后再由C写“晚会”，那么这样在A写的时候，B和C必须等待，而在B写的时候C仍然要等待而A已经没事了。
但如果采用三个人分别用三张纸同时写的做法，那么B和C都不必等待就可以同时各写各的了，甚至C和B还可以比A先写好也没关系（就像乱序执行），但当他们都写完后就必须重新在横幅上按“春节联欢晚会”的顺序排好（自然可以由别人做，就象CPU中乱序执行后的重新排列单元）才能挂出去。
３、寄存器- 技术规范寄存器通常都用来意指由一个指令之输出或输入可以直接索引到的寄存器群组。
更适当的是称为“架构寄存器”。
x86指令及定义八个32位元寄存器的集合，但一个实作x86指令集的CPU可以包含比八个更多的寄存器。
共有以下几类的寄存器:（1）资料(Data)寄存器：用来储存整数数字（参考以下的浮点寄存器）。
在某些简单/旧的CPU，特别的资料寄存器是累加器，作为数学计算之用。
（2）位址(Address)寄存器－持有内存位址，以及用来存取内存。
在某些简单/旧的CPU里，特别的位址寄存器是索引寄存器（可能出现一个或多个）。
（3）通用目的寄存器（GPRs）-可以保存资料或位址两者，也就是说他们是结合资料/位址寄存器的功用。
（4）浮点寄存器（FPRs）-用来储存浮点数字。
（5）常数(Constant)寄存器-用来持有只读的数值（例如0、1、圆周率等等）。
（6）向量寄存器-用来储存由向量处理器执行SIMD (Single Instruction Multiple Data)指令所得到的资料。
（7）特殊目的寄存器(SFR)-储存CPU内部的资料，像是程式计数器（或称为指令指标），堆栈寄存器，以及状态寄存器（或称微处理器状态字组）。
（8）指令寄存器（Instruction Register）-储存现在正在被执行的指令（9）索引寄存器（Index Register）-是在程序执行时用来更改算子(PPointer)位址之用。
在某些架构下，模式指示寄存器（也称为“机器指示寄存器”）储存和设定跟处理器自己有关的资料。
由于他们的意图目的是附加到特定处理器的设计，因此他们并不被预期会成微处理器世代之间保留的标准。
寄存器随机存取内存(RAM)提取资讯的寄存器与CPU（位于不同芯片的储存寄存器集合）：（1）内存缓冲寄存器（Memory buffer register）（2）内存资料寄存器（Memory data register）（3）内存位址寄存器（Memory address register）（4）内存型态范围寄存器（Memory Type Range Registers）寄存器- 具体分类1、数据寄存器数据寄存器主要用来保存操作数和运算结果等信息，从而节省读取操作数所需占用总线和访问存储器的时间。
32位CPU有4个32位的通用寄存器EAX、EBX、ECX和EDX。
对低16位数据的存取，不会影响高16位的数据。
这些低16位寄存器分别命名为：AX、BX、CX和DX，它和先前的CPU中的寄存器相一致。
4个16位寄存器又可分割成8个独立的8位寄存器(AX：AH-AL、BX：BH-BL、CX：CH-CL、DX：DH-DL)，每个寄存器都有自己的名称，可独立存取。
程序员可利用数据寄存器的这种“可分可合”的特性，灵活地处理字/字节的信息。
寄存器AX和AL通常称为累加器(Accumulator)，用累加器进行的操作可能需要更少时间。
累加器可用于乘、除、输入/输出等操作，它们的使用频率很高；寄存器BX称为基地址寄存器(BaseRegister)，它可作为存储器指针来使用；寄存器CX称为计数寄存器(CountRegister)，在循环和字符串操作时，要用它来控制循环次数；在位操作中，当移多位时，要用CL来指明移位的位数；寄存器DX称为数据寄存器(DataRegister)。
在进行乘、除运算时，它可作为默认的操作数参与运算，也可用于存放I/O的端口地址。
在16位CPU中，AX、BX、CX和DX不能作为基址和变址寄存器来存放存储单元的地址，但在32位CPU 中，其32位寄存器EAX、EBX、ECX和EDX不仅可传送数据、暂存数据保存算术逻辑运算结果，而且也可作为指针寄存器，所以，这些32位寄存器更具有通用性。
2、变址寄存器32位CPU有2个32位通用寄存器ESI和EDI。
其低16位对应先前CPU中的SI和DI，对低16位数据的存取，不影响高16位的数据。
寄存器ESI、EDI、SI 和DI称为变址寄存器(Index Register)，它们主要用于存放存储单元在段内的偏移量，用它们可实现多种存储器操作数的寻址方式，为以不同的地址形式访问存储单元提供方便。
变址寄存器不可分割成8位寄存器。
作为通用寄存器，也可存储算术逻辑运算的操作数和运算结果。
它们可作一般的存储器指针使用。
在字符串操作指令的执行过程中，对它们有特定的要求，而且还具有特殊的功能。
寄存器3、指针寄存器32位CPU有2个32位通用寄存器EBP和ESP。
其低16位对应先前CPU中的SBP和SP，对低16位数据的存取，不影响高16位的数据。
寄存器EBP、ESP、BP和SP称为指针寄存器(PointerRegister)，主要用于存放堆栈内存储单元的偏移量，用它们可实现多种存储器操作数的寻址方式，为以不同的地址形式访问存储单元提供方便。
指针寄存器不可分割成8位寄存器。
作为通用寄存器，也可存储算术逻辑运算的操作数和运算结果。
它们主要用于访问堆栈内的存储单元，并且规定：（1）BP为基指针(Base Pointer)寄存器，用它可直接存取堆栈中的数据；（2）SP为堆栈指针(StackPointer)寄存器，用它只可访问栈顶。
寄存器4、段寄存器段寄存器是根据内存分段的管理模式而设臵的。
内存单元的物理地址由段寄存器的值和一个偏移量组合而成的，这样可用两个较少位数的值组合成一个可访问较大物理空间的内存地址。
CPU内部的段寄存器：CS——代码段寄存器(CodeSegmentRegister)，其值为代码段的段值；DS——数据段寄存器(DataSegmentRegister)，其值为数据段的段值；ES——附加段寄存器(ExtraSegmentRegister)，其值为附加数据段的段值；SS——堆栈段寄存器(StackSegmentRegister)，其值为堆栈段的段值；FS——附加段寄存器(ExtraSegmentRegister)，其值为附加数据段的段值；GS——附加段寄存器(ExtraSegmentRegister)，其值为附加数据段的段值。
在16位CPU系统中，它只有4个段寄存器，所以，程序在任何时刻至多有4个正在使用的段可直接访问；在32位微机系统中，它有6个段寄存器，所以，在此环境下开发的程序最多可同时访问6个段。
32位CPU有两个不同的工作方式：实方式和保护方式。
在每种方式下，段寄存器的作用是不同的。
有关规定简单描述如下：实方式：前4个段寄存器CS、DS、ES和SS与先前CPU中的所对应的段寄存器的含义完全一致，内存单元的逻辑地址仍为段值：“偏移量”的形式。
为访问某内存段内的数据，必须使用该段寄存器和存储单元的偏移量。
保护方式：在此方式下，情况要复杂得多，装入段寄存器的不再是段值，而是称为”选择子”(Selector)的某个值。
寄存器5、指令指针寄存器32位CPU把指令指针扩展到32位，并记作EIP，EIP的低16位与先前CPU中的IP作用相同。
指令指针EIP、IP(InstructionPointer)是存放下次将要执行的指令在代码段的偏移量。
在具有预取指令功能的系统中，下次要执行的指令通常已被预取到指令队列中，除非发生转移情况。
所以，在理解它们的功能时，不考虑存在指令队列的情况。
在实方式下，由于每个段的最大范围为64K，所以，EIP中的高16位肯定都为0，此时，相当于只用其低16位的IP来反映程序中指令的执行次序。
寄存器的基础知识
寄存器的基础知识什么是寄存器？寄存器（Register）是计算机中一种用来存储和操作数据的硬件元件。
它由一组存储单元组成，每个存储单元可以存储一个固定大小的数据。
寄存器在计算机中扮演着重要的角色，可以存储算术运算的操作数、控制信号、地址信息等。
寄存器的分类根据功能和使用方式，寄存器可以分为以下几种类型：通用寄存器通用寄存器（General Purpose Register）是最常见的寄存器类型，其用途十分广泛。
它们用来存储临时数据、变量、函数参数等。
通用寄存器通常具有较小的存储容量，例如x86架构中的EAX、EBX、ECX和EDX寄存器，每个寄存器都有32位大小。
累加寄存器累加寄存器（Accumulator Register）主要用于执行算术和逻辑运算。
它是一种特殊的通用寄存器，在运算过程中存储中间结果和最终结果。
累加寄存器在某些指令集架构中有特殊优化，因此在一些特定的计算任务中性能更好。
状态寄存器状态寄存器（Flag Register）用于存储处理器的运行状态和标志位。
例如，它可以存储条件运算的结果，比如是否相等、是否溢出等。
状态寄存器通常由多个二进制位组成，每个位上的值表示某一种状态。
通过读取和设置状态寄存器的位，程序可以获得有关处理器的各种信息。
指令指针寄存器指令指针寄存器（Instruction Pointer Register）存储下一条将要执行的指令的内存地址。
在程序执行过程中，处理器会不断读取指令指针寄存器中的值，并自动递增以指向下一条指令。
指令指针寄存器的值可以由程序员修改，以实现跳转、函数调用等操作。
寄存器的操作寄存器在计算机中起到存储和操作数据的作用，它可以执行多种操作，包括读取、写入、清零等。
寄存器与其他存储器件（如内存）相比，读取和写入速度更快，但容量较小。
寄存器的操作可以通过特定的指令来完成，这些指令通常是处理器指令集中的一部分。
下面是一些常见的寄存器操作：1.读取寄存器：通过读取指令将寄存器的值加载到处理器的内部寄存器中，以供后续指令使用。
verilog reg用法
verilog reg用法Verilog 是一种硬件描述语言，它可以用来描述各种数字电路，实现各种功能。
在 Verilog 中，reg 是一种数据类型，被用来表示寄存器（register）。
在本文中，我们将探讨 reg 的用法。
首先，让我们来了解一下什么是寄存器。
寄存器是一种用来存储数字数据的设备，它可以在时钟的驱动下进行读写操作。
一般来说，寄存器被用来存储计算机程序中的临时数据，比如函数中的局部变量。
在 Verilog 中，我们可以用 reg 来声明一个寄存器。
声明格式如下：reg [width-1:0] reg_name;其中，width 代表寄存器的位宽，reg_name 代表寄存器的名称。
比如，我们可以声明一个 8 位宽的寄存器：reg [7:0] count;接着，我们可以使用 assign 语句来为寄存器赋值。
例如，我们可以这样给 count 赋初值：assign count = 8'h0;其中，8'h0 表示 8 位二进制数 00000000，即将 count 的初值设为 0。
在 Verilog 中，我们也可以使用 always 块来描述时钟驱动的寄存器读写操作。
例如，下面的代码片段描述了一个时钟周期为 10ns 的寄存器计数器：reg [7:0] count;always @(posedge clk) begincount <= count + 1;end以上代码中，count 初始值为 0，每次时钟上升沿触发一次always 块，将 count 值加 1。
这样，每经过一个时钟周期，count的值就会加 1。
总结：在 Verilog 中，reg 是一种表示寄存器的数据类型，可以用来存储数字数据。
我们可以用 assign 语句给 reg 赋值，也可以使用 always 块来描述时钟驱动的读写操作。
通过 reg，我们可以实现各种数字电路，完成各种功能。
寄存器和锁存器
寄存器和锁存器2010-09-29寄存器和锁存器触发器(flip-flop)是由各种逻辑门构成的，包含电平触发和边沿触发。
寄存器(register)是边沿触发的触发器，只在时钟的边沿有效传输数据(setuptime和holdtime满足)，一个触发器存储一位二进制码，把n个触发器的时钟端口连起来就构成存储n位二进制码的寄存器。
锁存器(latch)是电平触发的触发器,在有效电平期间都可以传输数据。
(JKRS)数据存储的动作取决于输进时钟(或使能)信号的电平值，仅当锁存器处于使能状态时，输出才会随着数据输进而发生变化。
都可以由传输门和反相器构成。
D触发器(DFF)上电时Q和Q非不确定，只有在反馈后才确定，可以在RS 端加RC延时电路来预置初态钟控D触发器是D锁存器，边沿D触发器是通常所说的D触发器，钟控D 触发器在使能情况下输出随输进而变化；边沿触发器只有在边沿跳变的情况下输出才变化。
两个D锁存器可构成一个D触发器。
锁存器的输出对输进透明，输进是什么，输出就是什么。
造成锁存器不稳定。
触发器由两个锁存器构成的主从触发器，输出对输进不透明，必须在时钟上升/下降沿才会将输进体现到输出，能消除输进毛刺。
-锁存器非同步控制，在使能信号有效时锁存器相当于通路，在使能信号无效时锁存器保持输出状态。
DFF由时钟沿触发，同步控制。
-锁存器对输进电平敏感，受布线延迟影响大，难保证输出没毛刺。
-用门电路构建锁存器消耗的门资源比DFF少。
所以在ASIC(特定用途集成电路ApplicationSpecificIntegratedCircuit)中用锁存器的集成度比DFF高。
在FPGA(FPGAField-ProgrammableGateArray即现场可编程门阵列，它是在PAL、GAL、EPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路(ASIC)领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
fpga的reg的用法
fpga的reg的用法FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它能够通过编程来实现各种不同的逻辑功能。
在FPGA中，寄存器（Register）是一个非常重要的组成部分。
本文将详细介绍FPGA中寄存器的用法，帮助读者更好地理解和应用FPGA技术。
第一部分：寄存器的基本概念和原理寄存器是一种用于存储和处理数据的硬件单元，在FPGA中主要用来存储中间结果和控制信号。
和传统的软件寄存器不同，FPGA中的寄存器是硬件级别的，能够提供更高的并行性和处理速度。
FPGA中的寄存器主要有两种类型：组合逻辑寄存器和时序逻辑寄存器。
组合逻辑寄存器用于处理组合逻辑电路，它将输入信号进行逻辑运算后直接输出；时序逻辑寄存器则用于处理时序逻辑电路，它在时钟信号的边沿触发后才进行计算并输出结果。
第二部分：寄存器的基本使用方法在FPGA中使用寄存器需要进行如下几个步骤：1. 寄存器的声明：需要先在代码中声明寄存器的类型和名称。
通常使用关键字"reg"进行声明。
2. 寄存器的赋值：可以使用赋值操作符"="，将输入信号或逻辑运算的结果赋值给寄存器。
例如：reg [7:0] data;data = input_a + input_b;3. 寄存器的输出：可以通过直接使用寄存器的名称，将寄存器的值作为输出信号。
例如：output_result = data;第三部分：寄存器的常见应用场景FPGA中的寄存器可以用于多种不同的应用场景，以下是其中几个常见的应用场景：1. 状态存储：寄存器可以用来存储系统的状态信息，例如计数器的值、状态机的状态等。
通过在时钟边沿更新寄存器的值，可以实现状态的切换和状态转移。
2. 数据缓存：寄存器可以用来存储中间结果，以减少传输延迟和优化性能。
通过将需要频繁使用的数据存储在寄存器中，可以提高系统的响应速度。
3. 时序控制：寄存器可以用来实现时钟分频、时钟同步等功能。

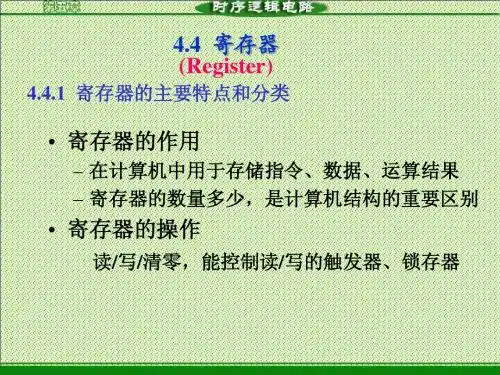

register寄存器
0 d1
Q1 Q1 FF1 1DC1 RD
d2 0
Q2 Q2 FF2 1DC1 RD
d0 3
Q3 Q3 FF3 C1 1D RD
D0
1
CP
D1
D2
D3
1
保 持 同步送数 异步清零 并入并出，结构简单，抗干扰能力强。 并入并出，结构简单，抗干扰能力强。
特点： 特点：↑
n n n D0 = Di、D1 = Q0 、D2 = Q1 、D3 = Q2
n +1 Q0
驱动方程 状态方程
=
n +1 Di , Q1
=
n n +1 Q0 , Q2
=
n n +1 Q1 , Q3
=
n Q2
左移寄存器
左移 输出 CP
FF0
Q0
Q1
FF1 FF2
Q2
FF3
Q3
Di
左移 输入
1D C1
1 0
CR
(2) 具有保持功能的 寄存器 具有保持功能的4D寄存器
– 功能表： 功能表：
_ RD 0 1 1 _ E X 0 1
CK D X X D ↑ X ↑
Qn+1 0 D Qn 异步置零 寄存 保持
具有保持功能的4D寄存器 具有保
_ RD
Q1
_ RD
Q0
_ RD
D0 Q0 D1 Q3 D2 _ D3 E D0 Q0 D1 Q3 D2 _ D3 E D0 Q0 D1 Q3 D2 _ D3 E
Reg0 Reg1 Reg2 Reg3
Latch 二 、双 4 位锁存器 (74116) (一) 引脚排列图和逻辑功能示意图 一
gpgpu存储层次
gpgpu存储层次通用图形处理单元（General-Purpose Graphics Processing Unit，GPGPU）的存储层次是一种用于高性能计算的架构，通常包括多个存储层次，以支持并行计算和数据传输。
这些存储层次通常包括：1. 寄存器（Register）：寄存器是最快速和最低级别的存储器，用于存储程序计算时需要的数据和中间结果。
每个线程都拥有自己的寄存器，这些寄存器对于单个线程的计算非常快速。
2. 本地内存（Local Memory）：本地内存是每个线程块（block）独有的存储空间。
本地内存通常用于存储线程块之间需要共享的数据，因为线程块内的寄存器无法直接共享数据。
本地内存的访问速度通常比全局内存慢，因此应谨慎使用。
3. 共享内存（Shared Memory）：共享内存是每个线程块（block）独有的高速缓存存储器。
它用于存储线程块内的数据，以便多个线程可以快速访问。
共享内存通常比本地内存更快，但容量有限。
4. 全局内存（Global Memory）：全局内存是所有线程块（block）都可以访问的存储空间，通常用于存储大规模的数据。
全局内存通常比共享内存和本地内存访问速度慢，因此在访问时需要谨慎。
5. 常量内存（Constant Memory）：常量内存是只读的内存区域，用于存储不会更改的数据，例如常量参数。
常量内存通常比全局内存访问速度快。
6. 纹理内存（Texture Memory）：纹理内存是用于图像处理的内存区域，通常包括 1D、2D 或 3D 数据。
纹理内存具有高速缓存功能，用于加速纹理映射操作。
7. 文件内存（Pinned Memory）：文件内存是一种特殊的内存，可以通过固定内存的方式，以降低内存传输到设备的开销。
这些不同层次的存储用于支持 GPGPU 计算中的数据传输和访问操作。
程序员需要谨慎管理这些存储层次，以确保最大程度地提高计算性能，并避免访问延迟。
不同的 GPGPU 架构可能会有不同的存储层次和特性，因此具体的存储层次和性能特点会根据硬件和编程模型而有所不同。
寄存器的状态显示与控制实验
寄存器的状态显示与控制实验在计算机科学领域中，寄存器（Register）是一种用于存储和处理数据的硬件组件。
它是一种高速的临时存储器，用于存放指令、地址和数据等信息。
在计算机体系结构中，寄存器起着至关重要的作用，它们的状态显示与控制对于计算机的正常运行至关重要。
本文将介绍寄存器的状态显示与控制实验，并提供相应的实验步骤和结果分析。
实验目的：验证寄存器状态显示与控制的可行性，并理解它在计算机系统中的重要性。
实验材料：1. 计算机硬件设备2. 操作系统实验步骤：1. 打开计算机设备并进入操作系统界面。
2. 打开寄存器状态显示与控制程序，并将其连接到计算机系统。
3. 选择要查看或控制的寄存器名称或地址。
4. 点击“显示”按钮，程序将显示选定寄存器的当前状态。
5. 点击“修改”按钮，输入要写入寄存器的新值。
6. 点击“应用”按钮，程序将将新值写入寄存器。
7. 根据需要，重复步骤3-6，以查看或修改其他寄存器的状态。
实验结果分析：通过以上实验步骤，我们可以有效地进行寄存器状态显示与控制。
在显示寄存器状态时，我们可以清楚地了解到寄存器中存储的数据、指令或地址等信息。
这对于我们调试计算机程序、检测系统运行状态以及排查问题非常重要。
在控制寄存器状态时，我们可以通过修改寄存器的值来实现特定的操作。
例如，我们可以通过改变指令寄存器的值来改变程序的执行流程，或者通过修改数据寄存器的值来改变计算结果。
这为我们提供了对计算机系统的灵活控制能力。
总结：通过寄存器的状态显示与控制实验，我们深入了解了寄存器在计算机系统中的作用和重要性。
寄存器的状态显示和控制能够帮助我们更好地理解计算机程序的运行原理，并进行相关的优化和调试工作。
通过实验，我们可以灵活地显示和修改寄存器状态，从而对计算机系统进行更精确和高效的控制。
这个实验不仅扩展了我们对计算机硬件的理解，还帮助我们更好地掌握了计算机系统的运行原理。
通过实际操作，我们可以更好地学习和掌握寄存器的使用方法，并应用于实际的计算机系统中。
fpga中寄存器分类
fpga中寄存器分类
FPGA（现场可编程门阵列）中的寄存器可以根据其功能和用途进行分类。
以下是几种常见的分类方式：
1. 输入寄存器（Input Register），输入寄存器用于存储输入信号，以便在时钟信号到来时进行稳定。
它们通常用于捕获外部输入信号，以确保在时钟边沿到来时保持稳定状态。
2. 输出寄存器（Output Register），输出寄存器用于存储输出信号，以便在时钟信号到来时进行稳定。
它们通常用于生成输出信号，以确保在时钟边沿到来时保持稳定状态。
3. 中间寄存器（Intermediate Register），中间寄存器用于在逻辑电路中存储中间结果。
它们可以用于优化逻辑路径，减少时序问题，并提高电路性能。
4. 状态寄存器（State Register），状态寄存器用于存储电路的状态信息。
它们通常用于有限状态机（FSM）或其他需要存储状态信息的逻辑电路中。
5. 存储器寄存器（Memory Register），存储器寄存器用于存储数据，例如RAM（随机存取存储器）或其他形式的存储器。
6. 控制寄存器（Control Register），控制寄存器用于存储控制信息，例如配置寄存器用于配置FPGA的功能和行为。
这些寄存器在FPGA中扮演着不同的角色，对于设计和优化FPGA逻辑电路至关重要。
同时，了解这些寄存器的分类有助于理解FPGA的工作原理和应用。
锁存器和寄存器的使用方法
锁存器和寄存器的使用方法一、引言在计算机领域中，锁存器（Latch）和寄存器（Register）是两个常见的存储器件。
它们在计算机的存储和处理数据过程中起着重要的作用。
本文将分别介绍锁存器和寄存器的使用方法。
二、锁存器的使用方法锁存器是一种用于存储数据的电子元件，它可以存储一个或多个比特的数据，并且可以保持数据的状态。
锁存器常用于存储中间结果、状态标志等临时数据。
1. 锁存器的结构和工作原理锁存器由触发器（Flip-Flop）构成，触发器是一种可以存储一个比特数据的电路。
触发器有多种类型，如D触发器、JK触发器等。
其中，D触发器是最常用的一种。
2. 锁存器的使用场景锁存器常用于存储中间结果，以便在需要时能够保持数据的状态。
比如，在计算机的算术逻辑单元（ALU）中，使用锁存器来存储运算结果。
另外，锁存器还可以用于存储状态标志，如溢出标志、零标志等。
3. 锁存器的使用方法使用锁存器时，首先需要确定所需存储的数据的位数。
然后，选择合适的触发器类型，并按照需要的功能进行连接。
连接后，可以通过控制信号来写入数据或读取数据。
对于多位数据存储，可以使用多个锁存器进行级联。
三、寄存器的使用方法寄存器是一种用于存储和处理数据的电子元件，它可以存储多个比特的数据，并且可以进行运算和逻辑操作。
寄存器是计算机中最常见的存储器件之一。
1. 寄存器的结构和工作原理寄存器由多个触发器构成，通常是由多个D触发器级联而成。
每个触发器可以存储一个比特的数据。
寄存器还包含一些控制逻辑，用于实现不同的功能。
2. 寄存器的使用场景寄存器广泛应用于计算机的数据处理过程中。
它可以用于存储操作数、存储运算结果、存储地址等。
在计算机的指令执行过程中，寄存器起着至关重要的作用。
3. 寄存器的使用方法使用寄存器时，首先需要确定所需存储的数据的位数。
然后，选择合适的寄存器类型，并按照需要的功能进行连接。
连接后，可以通过控制信号来写入数据、读取数据或进行运算操作。
汇编语言寄存器英文缩写全称
汇编语言寄存器英文缩写全称由于汇编语言是一种底层的计算机程序设计语言，与人类自然语言有很大的差别。
在汇编语言中，寄存器是一种非常重要的数据存储和处理方式。
寄存器用于存放计算过程中的临时数据、地址偏移量和指令操作数等。
对于初学者来说，掌握汇编语言中寄存器的英文缩写全称是非常重要的一步。
以下是一些常用的汇编语言寄存器英文缩写全称：1. 通用寄存器：- 累加器 (Accumulator)：ACC- 基址寄存器 (Base Pointer)：BP- 数据寄存器 (Data Register)：DR- 索引寄存器 (Index Register)：IR- 堆栈寄存器 (Stack Pointer)：SP2. 数据寄存器：- 通用数据寄存器 (General Data Register)：GDR- 扩展数据寄存器 (Extended Data Register)：EDR- 输入数据寄存器 (Input Data Register)：IDR- 输出数据寄存器 (Output Data Register)：ODR3. 地址寄存器：- 通用地址寄存器 (General Address Register)：GAR- 扩展地址寄存器 (Extended Address Register)：EAR- 输入地址寄存器 (Input Address Register)：IAR- 输出地址寄存器 (Output Address Register)：OAR4. 控制寄存器：- 程序计数器 (Program Counter)：PC- 状态寄存器 (Status Register)：SR- 控制寄存器 (Control Register)：CR5. 特殊寄存器：- 指令寄存器 (Instruction Register)：IR- 标志寄存器 (Flag Register)：FR- 索引寄存器 (Index Register)：IR- 堆栈指针寄存器 (Stack Pointer Register)：SPR以上只是介绍了一部分汇编语言寄存器的英文缩写全称，实际上还有更多的寄存器在不同的架构和指令集中使用。
