高频筛
高频筛安全规程(三篇)
高频筛安全规程高频筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建筑材料等行业。
为了确保其安全运行，必须制定一些安全规程和操作规范。
下面是一份高频筛的安全规程，共____字：第一章总则第一条为了保证高频筛的安全运行，减少事故发生，本规程制定。
第二条高频筛的使用人员应具有相关技术知识，经过培训合格后方可使用。
第三条高频筛的使用单位要确保设备的安全性能，并配备必要的安全防护装置。
第四条高频筛的使用人员要严格遵守本规程的规定，不得违章操作。
第五条发现设备问题或故障时，应及时报告维修，禁止擅自使用。
第二章高频筛的安全管理第六条高频筛的使用单位应制定相应的安全管理制度，明确相关人员的责任和义务，并将其落实到位。
第七条高频筛的使用单位要定期对设备进行安全检查，对设备进行维护保养，并做好相应的记录。
第八条高频筛的维修人员要具备相关的安全知识和技术能力，经过专门培训合格后方可进行维修操作。
第九条高频筛的使用单位要建立设备故障处理机制，设立相关的应急预案，应对突发事件。
第十条高频筛的使用单位要制定设备安全操作规程，并确保人员严格执行。
第三章高频筛的安全操作第十一条高频筛的操作人员要了解设备的结构和性能，掌握其正常运行的要领。
第十二条操作人员要穿戴好安全装备，严禁脱漏，确保人身安全。
第十三条高频筛的操作过程中，禁止用手插入筛网内部进行清理或维修。
第十四条高频筛的开机前要先检查设备的各个部位是否完好，确认无问题后方可开机。
第十五条高频筛的操作人员要注意观察设备运行情况，如发现异常应及时停机检修。
第十六条开机前要确保周围没有人员或物品，防止意外伤害发生。
第十七条高频筛的停机前要先停机按钮，确认设备停止运行后方可进行后续操作。
第十八条高频筛的维修和保养工作必须在设备停机状态下进行，严禁带电作业。
第十九条高频筛的设备必须进行定期的维护保养，按照制定的计划进行。
第二十条高频筛的停机期间，应将设备与电源断开，禁止擅自操作。
高频振动筛工作原理
高频振动筛工作原理
高频振动筛是一种常用于固体颗粒筛分和分级的设备，其工作原理是利用高频振动力使物料在筛网上快速移动，从而实现筛分、分级和分离。
该设备主要由筛箱、筛网、振动电机和减振弹簧等部件组成。
振动电机通过带有偏心质量块的转子产生高频振动力，然后将振动力传递给筛箱。
筛箱内装有筛网，物料通过筛箱的进料口进入筛箱内，然后在筛网上进行振动筛分。
在工作过程中，振动电机产生的高频振动力传递给筛箱，使筛箱和筛网产生连续的振动，同时物料在筛箱内受到振动力的作用，发生相对位移和运动。
由于筛箱和筛网的振动，较大尺寸的颗粒会沿着筛面的倾角滚落，而较小尺寸的颗粒则通过筛孔被顺利分离。
此外，高频振动筛还具有独特的筛分方式。
相比传统的振动筛，高频振动筛具有更高的振动频率和更小的振幅，这使得物料在筛网上停留的时间更短，提高了筛分效率。
同时，高频振动还可以防止筛网堵塞，因为高频振动可以使筛孔内的物料发生瞬间膨胀，从而破除颗粒之间的粘附力。
综上所述，高频振动筛利用高频振动力使物料在筛网上快速移动，通过筛分、分级和分离，实现了对固体颗粒的精确筛分。
通过优化筛分方式，高频振动筛具有更高的筛分效率和防止筛网堵塞的能力。
高频振动筛简介
高频振动筛详细介绍：一：高频振动筛是一种每分钟振动次数较高的筛分设备，简称高频筛分机或高频筛。
二：高频振动筛有两种方式产生动能，一种是普通电机带动激振器来工作。
另外一种是振动电机高速旋转产生振动来完成工作，这两种不同的动力装置都能有效的筛分各种物料。
三：高频振动筛比一般振动筛电机的转速高出一倍，一般振动筛的转速是1460转，而高频振动筛的转速是2920转。
高频振动筛具有效率高、低振幅、筛分频率高。
四：高频振动筛与普通筛分设备的原理不同，由于高频振动筛采用了高频率、高振次、高转速的动能装置，会有效的提高效率。
普通振动筛筛分物料的范围有限。
比如说筛网目数超过300目就很难筛分了，但是高频振动筛可以有效的筛分。
这就是高频筛与普通振动筛的区别。
五：高频振动筛高效的应用在化工、食品、医药、建材、冶金、液体过滤筛分等等。
高频振动筛数据表：型号振动频率(min-分离粒度(mm)生产能力(t/h)驱动功率(kw)外形尺寸(长×宽×高)(m)1)GPS-900-328500.045－2.02-16 1.52.7×1.6×2.7GPSII-900-3(双层)28500.045－2.04-20 1.52.7×1.6×2.7GPS-1200-328500.045－2.05-20 2.22.7×1.6×2.9GPSII-1200-328500.045－2.07-30 2.22.7×1.6×2.9GPS-1400-3(双层)28500.045－2.08-25 3.02.8×2.2×3.4GPSII-1400-2(双层)28500.045－2.08-30 3.02.8×2.2×3.4GPS(筛板)－428500.1-2.05-25 2.23.6×1.8×3.4GPS(筛板)－628500.1-2.07-35 3.02.8×2.2×3.4。
高频筛工作原理及基本结构
高频筛工作原理及基本结构
高频筛是一种重要的固体废弃物处理设备，广泛应用于污水处理、矿石选矿、煤炭处理等行业。
其工作原理主要是通过筛网将固体废弃物进行分类和分离，达到清除杂质的目的。
以下是高频筛的基本结构和工作原理的详细描述。
高频筛的基本结构：
1. 底座：提供设备的稳定性和支撑。
2. 筛框：由金属板焊接而成，负责支撑筛网和固定振动器。
3. 筛网：一种特殊的金属网片，通常由不锈钢或耐磨合金制成，具有不同粒径的孔洞，用于对固体废弃物进行筛分。
4. 振动器：负责产生高频振动，使固体废弃物在筛网上快速运动，促进筛分过程。
5. 助振弹簧：连接筛框和振动器的弹簧，可调节振动频率和振幅，保证设备的正常工作。
高频筛的工作原理：
1. 固体废弃物进料：通过进料口将固体废弃物导入高频筛中。
2. 震动产生：振动器产生高频振动，使筛框和筛网产生共振，从而使固体废弃物在筛网上快速运动。
3. 筛分过程：根据固体废弃物的粒径和密度，部分杂质会被筛网上的孔洞阻挡，而较小的颗粒则通过孔洞落入筛网下方的出料口。
4. 物料分层：高频振动产生的惯性力使固体废弃物在筛网上形成不同层次的物料堆积，较大的颗粒靠近筛网上方，较小的颗粒则靠近筛网下方。
通过不断调整振动频率和振幅，高频筛可以适应不同物料的筛分要求。
较大的颗粒可通过调整筛网大小来控制，同时，较小的颗粒可通过加装上网装置进行再次筛分。
高频筛具有处理量大、高效能、出料均匀等特点，广泛用于许多工业领域。

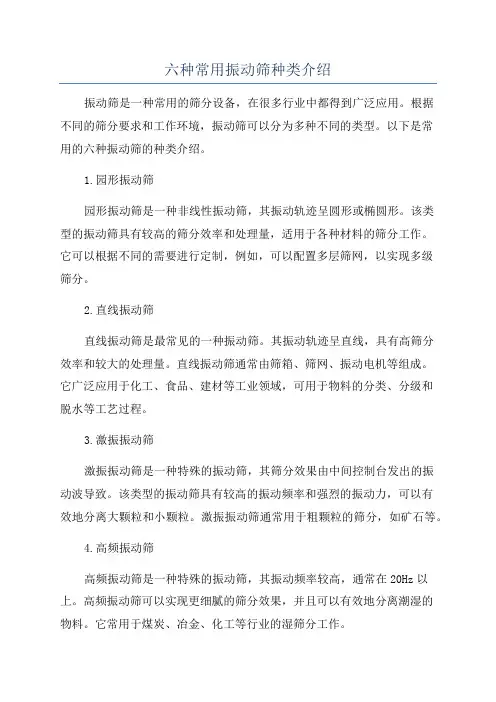

六种常用振动筛种类介绍
六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。
根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。
以下是常用的六种振动筛的种类介绍。
1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。
该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。
它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。
2.直线振动筛直线振动筛是最常见的一种振动筛。
其振动轨迹呈直线，具有高筛分效率和较大的处理量。
直线振动筛通常由筛箱、筛网、振动电机等组成。
它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。
3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。
该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。
激振振动筛通常用于粗颗粒的筛分，如矿石等。
4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。
高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。
它常用于煤炭、冶金、化工等行业的湿筛分工作。
5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。
它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。
真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。
6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。
它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。
洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。
总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。
每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。

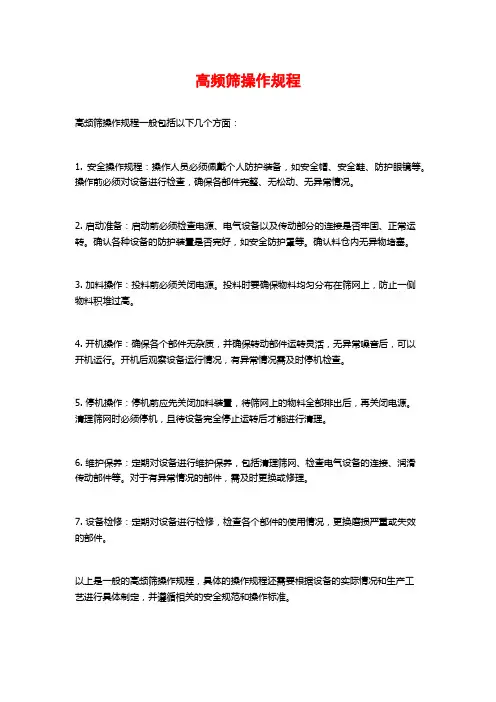

高频筛操作规程
高频筛操作规程
高频筛操作规程一般包括以下几个方面：
1. 安全操作规程：操作人员必须佩戴个人防护装备，如安全帽、安全鞋、防护眼镜等。
操作前必须对设备进行检查，确保各部件完整、无松动、无异常情况。
2. 启动准备：启动前必须检查电源、电气设备以及传动部分的连接是否牢固、正常运转。
确认各种设备的防护装置是否完好，如安全防护罩等。
确认料仓内无异物堵塞。
3. 加料操作：投料前必须关闭电源。
投料时要确保物料均匀分布在筛网上，防止一侧
物料积堆过高。
4. 开机操作：确保各个部件无杂质，并确保转动部件运转灵活，无异常噪音后，可以
开机运行。
开机后观察设备运行情况，有异常情况需及时停机检查。
5. 停机操作：停机前应先关闭加料装置，待筛网上的物料全部排出后，再关闭电源。
清理筛网时必须停机，且待设备完全停止运转后才能进行清理。
6. 维护保养：定期对设备进行维护保养，包括清理筛网、检查电气设备的连接、润滑
传动部件等。
对于有异常情况的部件，需及时更换或修理。
7. 设备检修：定期对设备进行检修，检查各个部件的使用情况，更换磨损严重或失效
的部件。
以上是一般的高频筛操作规程，具体的操作规程还需要根据设备的实际情况和生产工
艺进行具体制定，并遵循相关的安全规范和操作标准。
复振高频筛操作规程
复振高频筛操作规程
《复振高频筛操作规程》
一、设备概述
复振高频筛是一种用于筛分固体颗粒材料的设备，具有高效、高精度、低能耗等优点。
其主要结构包括振动电机、筛网、支撑架、筛箱等部件。
二、操作前准备
1. 检查设备的各项部件是否完好，如有损坏或松动应及时修理或固定。
2. 检查电机和电气设备是否正常，接通电源后进行试运转，确认无异常后才能进行操作。
3. 清理筛箱内的残留物和杂质，确保筛分工作的高效进行。
三、操作步骤
1. 启动电机，使筛网开始振动。
2. 将待筛分的物料均匀地铺在筛网上，不要过多或过少。
3. 根据需要调整振动频率和振幅，以达到最佳的筛分效果。
4. 当筛分工作完成后，停止电机，并将筛分好的物料及时清理干净。
四、注意事项
1. 禁止在设备运行时进行任何维修和清理工作，必须在设备停机状态下进行。
2. 筛分时应根据物料特性和要求合理选择筛网规格，以免影响筛分效果。
3. 在操作过程中，应注意观察设备运行情况，如发现异常应及时停机检修。
4. 操作人员需佩戴好安全防护用具，确保人身安全。
五、设备维护
1. 定期对设备进行润滑和清洁保养，确保各部件正常运转。
2. 在设备长时间停用前，应进行全面检查和防腐处理。
通过遵守上述规程，可以确保复振高频筛的安全运行和高效工作，提高筛分效率，保障筛选产品的质量。
高频筛
高频筛简介：高频筛（高品筛）由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频筛（高品筛）效率高、振幅小、筛分频率高。
与普通筛分设备的原理不同，由于高频筛（高品筛）采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度（比重）有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。
从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。
高频筛的性能特点:1、筛机采用全新原理设计，是一种全新结构的高效筛面振动筛分机械。
2、激振器通过传动机构驱动筛面作高频振动、筛箱静止。
振动系统设计在近共振状态工作，整机经过减振支承，使地面基本不承受动载荷，筛机不需要制做基础，直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。
3、筛面振动频率50Hz，振幅0~2毫米，振动强度为重力加速度的8～10倍，是一般机械振动筛振动强度的2～3倍。
筛面不易堵孔，筛分效率高，处理能力大。
特别适用于细粒粉体物料的筛分。
4、筛面由三层不同的柔性筛网组成。
底层钢丝绳芯聚氨酯网为支撑网，上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。
复合网上层为工作网，与物料直接接触进行筛分工作，复合网下层为底网，用于分散受力和传递振动，以保证工作网的高筛分效率和延长使用寿命。
筛网两端有挂钩，便于筛网装卸和调整张紧度。
入料缓冲筛板使矿浆分散均布，避免直接冲击筛网造成损坏。
5、振动传动系统采用优质弹性材料柔性连结，长期运转工作可靠；筛机为节能产品。
单个激振器功率仅0.15kW，选矿常用2420型电磁高频筛，整机耗电功率不超过1.2kW/台。
6、筛箱侧板采用钢板整体折弯成型，既提升筛机整体刚度和工作可靠性，设备外形更为美观。
高频筛的适用范围：高频筛广泛适用于选矿、选煤、化工、制砖、食品、制药、制碱、化肥、造纸等行业中各种物料的干法、湿法筛分、分级、脱水。
用于选矿厂磨矿分级流程中的细粒分级作业，在适当的给料浓度、给料粒度（-200目粒级含量）、以及需求筛下粒度与给料粒度之差小于30个百分点的条件下，筛分效率高达75%左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗煤泥回收高频筛招标书（讨论稿）
Ⅱ技术部分
第一章供货范围
第二章技术规格
第一节项目概况
第二节工作环境
第三节技术要求
1、技术要求
高频筛给料：原煤
高频筛给料水量：79m3/h
高频筛给料灰分：34%
1.1用于煤泥脱水
1.2处理能力：≥20t/h
1.3入料粒度: ＜0.5 ㎜
1.4产品表面水分：22%
1.5筛板：
1.6筛孔：0.25㎜
1.7具有强制性轴承润滑系统
1.8带有全套防护罩
1.9电机电压等级：660V 频率：50Hz
1.10电机保护等级：IP55
绝缘等级：F级
1.11运行噪音应小于85分贝
1.12筛板寿命：
1.13整机寿命：≥10年；大修周期：≥5年。
1.14高频筛应具有齐全的机械保护。
1.15电气设备应具有中国国家电气安全标准所规定的各种保护。
2、主要技术参数（厂家提供）
型号
处理能力
入料粒度
给料水分
产品水分
筛篮大端直径
筛篮缝隙
筛篮转速
筛篮寿命
材质
进料管
螺旋刮刀
固体排料仓
液体排料仓
主电机
功率
转速
防护等级
振动电机
功率
转速
油泵电机
功率
转速
电压等级
外形尺寸
整机总重
振动幅度
筛篮更换周期
噪音
供货方认为必须说明的事项
第三章备件和工具
1.所有为设备的组装、空载试验、带载试验、试运行、质保期内和质保期后2年
必备的和数量足的备件、消耗品，包括润滑油脂、专用工具、仪器、仪表等，在设备交货时提供。
2.对于有缺陷的备件时，卖方应进行赔偿，由买方将有缺陷备件退还给卖方，卖
方承担检验费用和相应的运费，并将检验结果提交给买方。
3.买方应使用卖方推荐的正确的润滑油脂，如果被推荐的润滑油脂在当地市场不
能买到，卖方应提供供货信息。
4.卖方将提供完整备件手册和表明备件件号和数量的价格表的CD盘，随同设备发
货。
5.卖方还将进一步提供可靠信息和以及机械与电气设备上的所需的备件、易耗品
及标准件的货源地，包括润滑油脂。
6.备件清单
7.专用工具清单：
8.保税库库存备件的技术和商务协议在单独合同中规定。
9.卖方应保证长期以最优惠的价格供给易损件和备件。
如果备件发生设计变更，
应将变更信息及时通知用户
第四章设备联络会及配套责任
1．卖方应承担整个合同设备的设计、制造与调试的协调性的所有责任。
按要求卖方应与他们的分包者对设备设计、制造和试运行所必须的信息、
数据和图纸的交换应紧密配合。
2．为使合同项下的设备能够顺利地制造，卖方和买方应协商设备的设计。
3．为了确保设计的准确性，双方将在供货商国家或买方国家召开关于技术设计联络会。
会议地点及时间应在合同协商阶段决定。
双方将签署联络会议备
忘录，并作为设计的依据，与合同具有相同效力。
4．联络会后，供货商认为对设计所涉及的主要技术问题，有必要派遣己方工程人员到买方现场进行讨论磋商，费用由供货商承担。
第五章设备出厂前检验
为了对合同设备及其相关设备生产期间的质量检验，买方将派遣___人小组包
括一名翻译，到卖方所在工厂进行为期____天的检验。
买方自付往返机票、食宿费用。
对于在卖方所在地的交通费用和为便于买方质检要求，诸如必要的安全用具、办公用品、技术文件和图纸、核算数据、制造和检验标准及其它必备的检验数据应由卖方免费提供。
设备中检既不能免去合同中属于供货商质量担保期范围内的责任，也不能替代设备抵运买方现场的质量检验。
第六章技术服务
卖方将派出有技术，身体好且有能力胜任的服务工程师到现场，提供有关安装管理、调试、空载测试、执行测试、试运转、维修及现场培训维修人员的服务。
卖方服务工程师的主要责任与任务如下：
——给买方安装人员提供完整的或系统的技术指导
——指导买方人员进行合同设备的试运转，运行测试和性能测试。
——矿区现场培训买方人员。
——质保期内技术服务。
2.安装前，应由卖方的技术服务人员结合合同设备装配，给予买方安装人员
提供合同设备的装配介绍、讲课与培训；详细解释技术文件、图纸和操作手
册以及设备运行和相关的预防措施等；回答和解决买方人员提出的技术问
题。
卖方技术人员的指导必须是正确的，如果出现由于非正确技术指导而造
成的损失，卖方将自出资金维修、更换和/或补偿损失部分。
3.卖方将提供所有的关于装配与组装所用的专用工具,例如:专用测试仪、测量
仪和机械工具。
4.根据中国海关规定,买方将协助安排卖方技术人员有关技术文件、工具与仪
表、器械及个人必备品的出入境手续,但所有由此支出的费用由卖方负担。
卖方在启程前将以传真形式发送给买方有关的商业发票副本和装箱单。
5.在现场举行由双方参加的会议，对所提供的合同设备进行安装的准备工作
进行讨论。
6.卖方服务技术人员在现场本地的交通费用应由买方免费为其提供。
7.对于安装指导、测试运转、性能测试、试运转和验收，包括买方操作和维
修人员的现场培训,卖方需提供为期人/天的服务。
此项必须单独报价。
（含往返机票．食宿等）
第七章到货验收安装．调试．试运行及验收
1．设备到货应随机提供出厂验收报告。
2. 买卖双方将在货物抵运矿井现场后商定时间对设备的数量、规格和质量
进行检验。
如果卖方或其代表未能及时抵达现场，买方将用其费用邀请中国进出口商品检验检疫局做出检验。
3．在设备经过安装测试、试运行之后，买卖双方对设备性能进行鉴定，符合合同要求，买方出据验收证明并由卖方确认。
验收标准为合同规定的要求和相关标准、中国国家标准、规范以及国际标准和双方认可的标准。
4．设备采用的外购、外协件应提供原产地证明及检验合格证书。
第八章质量保证
1、质保期应为最终验收合格后12个月。
对由于设计不当或加工质量、材料而
引起的设备故障，卖方应进一步对此负责。
2、卖方质保期内的维修服务承诺。
3、卖方对设备大修周期、使用寿命及各主要部件的寿命承诺。
第九章技术资料与图纸
1、卖方按规定给买方提供全面的、详细的中英文技术资料，包括各种图纸、设
备使用手册、维修手册、零件手册。
所有资料中英文各3份，并提供中英文电子版本各1份。
技术资料在设备发货前一月以特快专递方式寄送1份，其余随合同中设备一同发货，并同时提供备件目录及报价CD。
买方有权针对培训目的而额外复制所提供的技术文件与图纸。
2、如果发现卖方交付的技术文件和图纸不完整，或在运输途中丢失或损坏，卖
方在接到买方索要不完整、丢失或损坏部分的技术文件和图纸的通知后的30天内,将免费向买方增补丢失或损坏部分的技术文件与图纸。
3、卖方有义务对该设备的控制软件、管理软件进行免费升级换代。
4、卖方定期对设备进行回访，并对用户提出的问题进行解决。
第十章标准
1、所供应的货物将按下列标准（推荐）进行设计和制造
电器: IEC标准/EN标准
机械: ISO标准
2、类似或高于上述标准的货物原产国的国家标准或其它目前使用的国家标准。
对于设备的设计与制造按SI标准国际单位制制造，英制单位的设计和制造不予接受。
3、电器防爆设备将按中国标准的要求或其它被中国防爆检验部门认证的标准。
4、设备应取得中国国家煤矿安全标志证书和"MA″标识牌。
