GM4486P_1995人造复合橡胶的耐臭氧试验方法
臭氧老化实验方法及判定标准总结
臭氧老化实验方法及判定标准总结1.臭氧的基础知识臭氧--常温常压下是一种淡蓝色腥臭味的气体，具有极强的氧化能力与杀菌性能。
臭氧具有很强的氧化性，除了金和铂外，臭氧化空气几乎对所有的金属都有腐蚀作用。
铝、锌、铅与臭氧接触会被强烈氧化，但含铬铁合金基本不受臭氧腐蚀。
臭氧对非金属材料也有强烈的腐蚀作用，在臭氧发生设备中不能用普通橡胶作为密封材料，须采用耐腐蚀能力强的硅橡胶或耐酸橡胶等。
2.臭氧老化箱试验箱臭氧发生器臭氧测量装置3.试验原理试样暴露于含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样龟裂情况进行检查。
可任选如下三种方法；A.在规定时间和规定的应变下暴露后，检查是否出现龟裂，如需要可测定龟裂程度。
B.在任意规定的拉伸应变下，测定最早出现龟裂的时间。
C.对任意规定的暴露时间，测定临界应变。
4.试验方法臭氧在大气中的含量很少却是橡胶龟裂的主要因素。
不同橡胶材料是耐臭氧能力随臭氧浓度和温度的不同有明显差别。
臭氧老化试验是模拟和强化大气中的臭氧条件，将试样暴露于含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样龟裂情况进行检查。
5.测试标准（注意查新）GB 7762-03、GIN 53509-1、ISO 1431/1硫化或热塑性橡胶耐臭氧龟裂试验6.测试标准VW 2.8.1 橡胶材料要求和试验7.测试标准QC/T 17-1992 汽车零部件耐候性试验8.结果判定A 以无龟裂或出现龟裂报告测试结果。
若有龟裂，需判定龟裂程度，可用出现的裂纹说明龟裂情况或拍照龟裂试样来说明。
B 以无龟裂或出现龟裂报告测试结果。
若有龟裂，需判定龟裂程度，可用出现的裂纹说明龟裂情况或拍照龟裂试样来说明。
C 确定在规定暴露时间后，不出现龟裂的最大应变和出现龟裂的最小应变的临界应变范围。
耐臭氧试验
耐臭氧试验一、引言耐臭氧试验是一种常用的环境试验方法，用于评估材料、产品或设备在臭氧环境下的耐久性。
臭氧是一种具有高度活性的氧化剂，能够对许多材料产生损害，因此耐臭氧性能的测试具有重要意义。
本文将介绍耐臭氧试验的原理、方法以及在不同领域的应用。
二、原理与方法1. 原理臭氧试验是通过模拟大气中的臭氧浓度和温度，使样品在一定时间内暴露于臭氧环境中，观察其性能变化来评估材料的耐久性。
臭氧试验主要考察材料的抗氧化能力和耐候性。
2. 方法（1）试验设备：臭氧试验箱是进行耐臭氧试验的主要设备，其内部空间应满足试样的尺寸要求，并能提供稳定的温度和湿度条件。
试验箱内通入臭氧气体，并通过紫外线灯产生臭氧。
（2）试样准备：根据试验要求，选择合适的试样进行准备。
试样应具有代表性，大小适中，以保证试验结果的可靠性。
（3）试验条件：根据不同的应用领域和要求，确定试验条件，包括臭氧浓度、温度、湿度和暴露时间等。
（4）试验过程：将试样放置在试验箱内，设置好试验条件，进行一定时间的臭氧暴露。
暴露结束后，取出试样进行性能测试和评估。
三、应用领域1. 橡胶行业耐臭氧试验在橡胶行业中具有重要的应用。
橡胶制品常常需要在户外环境中使用，如汽车轮胎、密封件等。
耐臭氧试验可以评估橡胶制品在臭氧环境下的耐久性能，以指导产品的设计和改进。
2. 电子行业电子产品常常需要在恶劣的环境条件下使用，如高温、高湿、臭氧等。
耐臭氧试验可以评估电子产品的耐候性能和抗氧化能力，以确保其在使用过程中的可靠性和稳定性。
3. 涂料行业耐臭氧性能是评估涂料质量的重要指标之一。
耐臭氧试验可以模拟涂料在长期户外暴露条件下的性能变化，如颜色变化、附着力降低等，以指导涂料的研发和应用。
4. 材料研究耐臭氧试验在材料研究领域中被广泛应用。
通过对不同材料在臭氧环境下的性能变化进行评估，可以了解材料的耐久性能和抗氧化机制，以指导材料的设计和选择。
四、总结耐臭氧试验是一种评估材料耐久性的重要方法，广泛应用于橡胶、电子、涂料等领域。
耐臭氧试验
耐臭氧试验
耐臭氧试验是一种对制品进行耐候性测试的方法，在这个测试中，产品将暴露在高温、高湿和高浓度的臭氧环境中，以模拟现实世界中的一些极端环境。
这个测试可以检测到产品在极端环境下的耐久性和耐候性，并且可以通过测试结果来改善产品的质量和性能。
在这个测试中，制品将放置在一个测试室中，该测试室中会加入臭氧，然后通过不同的测试条件进行测试。
这些条件包括温度、湿度和臭氧浓度。
测试的时间和条件取决于产品的类型和预期的使用环境。
测试的结果可以评估产品的材料和结构是否能够承受极端环境
的影响，从而确定产品的耐用性和耐久性。
如果制品在测试过程中表现良好，那么他们将被认为是具有良好耐候性的制品，并且可以被推荐用于在恶劣环境下使用。
如果制品在测试过程中表现不佳，那么制造商可以通过改进制品的材料或结构来提高其耐候性。
总之，耐臭氧试验是一种非常有用的测试方法，可以帮助制造商改善产品的质量和性能，从而满足客户的需求。
- 1 -。
臭氧老化试验原理及工作过程

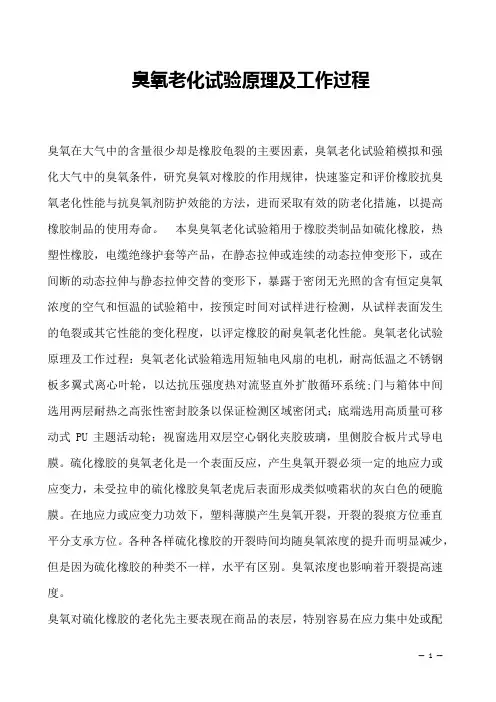

臭氧老化试验原理及工作过程
臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧老化试验箱模拟和强化大气中的臭氧条件，研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命。
本臭臭氧老化试验箱用于橡胶类制品如硫化橡胶，热塑性橡胶，电缆绝缘护套等产品，在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，以评定橡胶的耐臭氧老化性能。
臭氧老化试验原理及工作过程：臭氧老化试验箱选用短轴电风扇的电机，耐高低温之不锈钢板多翼式离心叶轮，以达抗压强度热对流竖直外扩散循环系统;门与箱体中间选用两层耐热之高张性密封胶条以保证检测区域密闭式；底端选用高质量可移动式PU主题活动轮；视窗选用双层空心钢化夹胶玻璃，里侧胶合板片式导电膜。
硫化橡胶的臭氧老化是一个表面反应，产生臭氧开裂必须一定的地应力或应变力，未受拉申的硫化橡胶臭氧老虎后表面形成类似喷霜状的灰白色的硬脆膜。
在地应力或应变力功效下，塑料薄膜产生臭氧开裂，开裂的裂痕方位垂直平分支承方位。
各种各样硫化橡胶的开裂時间均随臭氧浓度的提升而明显减少，但是因为硫化橡胶的种类不一样，水平有区别。
臭氧浓度也影响着开裂提高速度。
臭氧对硫化橡胶的老化先主要表现在商品的表层，特别容易在应力集中处或配
合粒子与橡胶的界面处产生，通常成薄膜，然后薄膜龟裂，特别是在动态条件下使用时，薄膜更易不断破裂而露出新鲜表面，使得臭氧老化不断向纵深发展，直到完全破坏。
橡胶软管脉冲测试 爆破压检测 臭氧测试

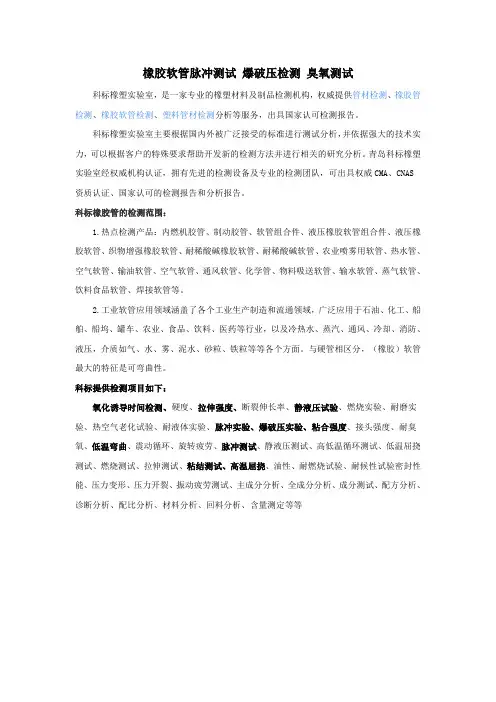

橡胶软管脉冲测试爆破压检测臭氧测试
科标橡塑实验室，是一家专业的橡塑材料及制品检测机构，权威提供管材检测、橡胶管检测、橡胶软管检测、塑料管材检测分析等服务，出具国家认可检测报告。
科标橡塑实验室主要根据国内外被广泛接受的标准进行测试分析，并依据强大的技术实力，可以根据客户的特殊要求帮助开发新的检测方法并进行相关的研究分析。
青岛科标橡塑实验室经权威机构认证，拥有先进的检测设备及专业的检测团队，可出具权威CMA、CNAS
资质认证、国家认可的检测报告和分析报告。
科标橡胶管的检测范围：
1.热点检测产品：内燃机胶管、制动胶管、软管组合件、液压橡胶软管组合件、液压橡胶软管、织物增强橡胶软管、耐稀酸碱橡胶软管、耐稀酸碱软管、农业喷雾用软管、热水管、空气软管、输油软管、空气软管、通风软管、化学管、物料吸送软管、输水软管、蒸气软管、饮料食品软管、焊接软管等。
2.工业软管应用领域涵盖了各个工业生产制造和流通领域，广泛应用于石油、化工、船舶、船坞、罐车、农业、食品、饮料、医药等行业，以及冷热水、蒸汽、通风、冷却、消防、液压，介质如气、水、雾、泥水、砂粒、铁粒等等各个方面。
与硬管相区分，（橡胶）软管最大的特征是可弯曲性。
科标提供检测项目如下：
氧化诱导时间检测、硬度、拉伸强度、断裂伸长率、静液压试验、燃烧实验、耐磨实验、热空气老化试验、耐液体实验、脉冲实验、爆破压实验、粘合强度、接头强度、耐臭氧、低温弯曲、震动循环、旋转疲劳、脉冲测试、静液压测试、高低温循环测试、低温屈挠测试、燃烧测试、拉伸测试、粘结测试、高温屈挠、油性、耐燃烧试验、耐候性试验密封性能、压力变形、压力开裂、振动疲劳测试、主成分分析、全成分分析、成分测试、配方分析、诊断分析、配比分析、材料分析、回料分析、含量测定等等。
更持久的抗臭氧橡胶成分-概述说明以及解释

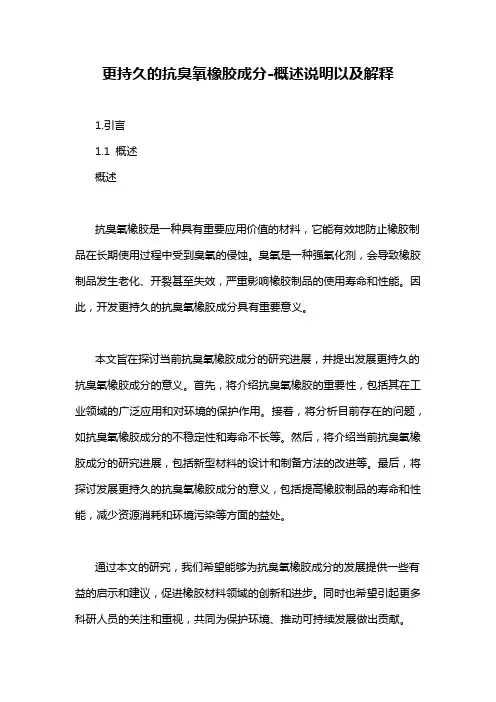

更持久的抗臭氧橡胶成分-概述说明以及解释1.引言1.1 概述概述抗臭氧橡胶是一种具有重要应用价值的材料，它能有效地防止橡胶制品在长期使用过程中受到臭氧的侵蚀。
臭氧是一种强氧化剂，会导致橡胶制品发生老化、开裂甚至失效，严重影响橡胶制品的使用寿命和性能。
因此，开发更持久的抗臭氧橡胶成分具有重要意义。
本文旨在探讨当前抗臭氧橡胶成分的研究进展，并提出发展更持久的抗臭氧橡胶成分的意义。
首先，将介绍抗臭氧橡胶的重要性，包括其在工业领域的广泛应用和对环境的保护作用。
接着，将分析目前存在的问题，如抗臭氧橡胶成分的不稳定性和寿命不长等。
然后，将介绍当前抗臭氧橡胶成分的研究进展，包括新型材料的设计和制备方法的改进等。
最后，将探讨发展更持久的抗臭氧橡胶成分的意义，包括提高橡胶制品的寿命和性能，减少资源消耗和环境污染等方面的益处。
通过本文的研究，我们希望能够为抗臭氧橡胶成分的发展提供一些有益的启示和建议，促进橡胶材料领域的创新和进步。
同时也希望引起更多科研人员的关注和重视，共同为保护环境、推动可持续发展做出贡献。
1.2 文章结构文章结构部分的内容可以写成如下所示：2. 正文2.1 抗臭氧橡胶的重要性在现代社会中，橡胶制品被广泛应用于汽车、航空航天、电子、建筑等领域。
然而，由于橡胶制品长期暴露在恶劣环境下，如高温、紫外线和臭氧等，导致其性能逐渐下降，甚至出现老化、开裂和失效等问题。
因此，研发具有更持久抗臭氧性能的橡胶成分对于提高橡胶制品的耐久性和可靠性具有重要意义。
2.2 目前存在的问题目前，市场上已有许多针对抗臭氧的橡胶成分，如抗氧化剂和抗紫外线剂等。
然而，这些成分存在一些问题，如使用寿命有限、效果不稳定和对环境的影响等。
因此，迫切需要开展深入的研究，以寻找更持久、环保且高效的抗臭氧橡胶成分。
2.3 抗臭氧橡胶成分的研究进展近年来，许多科学家和工程师致力于从不同角度研究抗臭氧橡胶成分。
其中，有研究表明，通过添加金属氧化物纳米颗粒，如二氧化硅和氧化锌等，可以显著提高橡胶制品的抗臭氧性能。
橡胶耐臭氧试验箱安全操作及保养规程
橡胶耐臭氧试验箱安全操作及保养规程前言橡胶耐臭氧试验箱是用于测试橡胶制品性能的专用设备，用来测试橡胶制品在不同温度、湿度和臭氧环境下的耐性能。
使用设备时，必须严格遵守操作规程，确保安全、稳定地进行测试，避免设备损坏和人身伤害。
安装在安装设备之前，应先检查设备包装箱是否完好，确认配件是否齐全。
然后，根据设备安装图纸，选择平整的地方，将设备放置在平面上，并安装设备脚轮，方便设备的移动和定位。
接下来，完成仪表板及输配电线的连接，电源线的接地，连接气源管线和气压控制管线等细节工作。
在安装完成之后，进行设备的初步检测和调试。
操作操作须知1.操作前请先确认试验室风流将和臭氧流道门已关闭。
2.操作前需正确设置系统参数和检查系统是否处于正常工作状态。
3.操作人员必须保持清醒，精神集中，注意力不得分散。
4.操作人员必须按照设备使用说明书正确操作，禁止未经授权的人员对设备进行拆卸、改装或维修。
操作步骤1.打开仪表板，将设备开关转至“ON”状态，开启控制系统。
2.选择试验条件，如试验温度、湿度、臭氧气体流量等参数。
3.打开试验室风流道门，将待测试样品放入试验室内。
4.打开臭氧流道门，启动臭氧气体流动，开始试验。
5.在试验过程中，按照试验条件调整参数。
在试验完成之后，关闭试验室风流道门和臭氧流道门，设备停止工作，关闭设备开关。
操作注意事项1.操作过程中，不得随意改变系统参数。
2.打开臭氧流道门时，应注意避免臭氧泄漏，避免造成人身伤害和设备损坏。
3.试验完成后，应按照规定程序停止设备运行，彻底清除试验室内残留气体，确保室内空气清洁。
保养保养要点1.设备定期保养，确保设备长期稳定运行，并延长设备寿命。
2.设备保养应由专业技术人员进行，确保保养操作规范、适当，避免误操作造成设备损坏和危险事故。
3.保养记录及时记录在册，以便随时查询，规范设备管理工作。
保养周期1.设备保养周期按照《设备使用说明书》要求执行，如有特殊情况需另行安排。
臭氧老化试验箱操作说明书
请详细阅读本手册，并依据规定操作，可使您每次皆能顺利地操作使用。
请谨记注意事项，可免除机器因人为操作不当而产生故障，正确的保养方法可延长机器寿命。
本公司各类产品均经过严格的品管检验才出厂，您可安心使用，若有任何困难或问题，请与代理商联系或直接通知本公司。
一、操作须知本试验绝对不能用于对下列物质或含这些物质的试验：A、爆炸物：1．硝化甘醇(乙二醇二硝酸酯)、硝化甘油(丙三醇三硝酸酯)、硝化纤维素及其它爆炸性的硝酸酯类；2．三硝基苯、三硝基甲苯、三硝基苯酚(苦味酸)及其它爆炸性的硝基化合物；3．过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
B、可燃物：1．自燃物：赛璐璐类：碳化钙(电石)、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2．氧化物性质类：氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类；过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类；过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物；硝酸钾、硝酸钠以及其它的硝酸盐类；次氯酸钾以及其它的次氯酸盐类；亚氯酸钠以及其它的亚氯酸盐类。
3、易燃物：乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质；普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质；甲醇、乙醇、二甲笨、酸醋戊酯及其它燃点在0℃以上低于30℃的物质；煤油、汽油、松节油、异戊醇、酸醋及其它燃点在30℃以上低于65℃的物质。
4、可燃性气体：氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度为15℃时1大气压情况下可能会燃烧的气体。
二、安装场所为了便于箱体散热及维修保养，安装本设备的场所必须符合下列条件：1、与相邻的墙壁或器物之间的距离如图；2、为稳定地发挥试验箱的功能、性能，应选择常年温度为15~28℃，相对湿度小于85%的场所；3、安装场所的环境温度切忌急剧变化；4、应安装在水平的地面上（安装时应用水平仪在地面上确定水平）；5、应安装在无直射阳光的场所；6、应安装在通风良好的场所；7、应安装在远离可燃物、爆炸物及高温发热源的地方；8、应安装在灰尘少的场所；9、尽可能地安装在靠近供电电源的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1 Unless otherwise specified the test specimens shall conform to one of the following: 4.1.1 Actual part or portion thereof strained 20% in tension at the area of interest. The specified strain may be obtained by mounting as straight, looped or otherwise suitably mounted specimens. 4.1.2 Slab or other suitably dimensioned flat specimens prepared per ASTM D518 Type A requirements. 4.1.3 Hose specimens shall be bent around a mandrel having an outside diameter 8 times the nominal outside diameter of the hose. Tie the two ends of the hose where they cross with wire. ,; 4.2 Provisions for other specimensand mandrel diameters are made in Section 6 of this specification. 4.3 Duplicate test specimens are recommended whenever possible. Three (3) specimens are required to obtain a quality retention rating. 5 TEST PROCEDURE purchaser and supplier). (Unless otherwise agreed by
5.1 CONDITIONING OR REST PERIOD. After specimens are mounted, allow them to rest for 24 h at room temperature in a relatively ozone free atmosphere. (NOTE A relatively ozone free atmosphere can be obtained by suspending the specimen holder in a paper box.) Extreme care must be exercised to prevent the specimens from being touched by the hands, the side of the box, or anything else until the test is completed. Any such handling may break a protective film and cause failure. 5.2 TEST CONDITIONS. The test shall be run for 72 h @ 38’ C and 100 pphm ozone concentration. The concentration should be within this range when the test is started. Many chambers require up to 24 h to reach equilibrium. The ozone concentration of the air in the chamber shall be determined as required to assure conformity to the required range. NOTE High humidity causes change of ozone concentration; hence, more frequent ozone concentration checks are required under these conditions.
EQUIPMENT REQUIRED.
3.1 The test chamber shall be made of a material which will not react with ozone. Aluminum and stainless steel have been found satisfactory. The ozone generating source shall be outside of the chamber. NOTE: The volume of the chamber shall be at least 0.11 to 0.14 m3. Refer to ASTM D1149 for suggested design of test chambers. 3.2 An ozone producing device shall be provided which does not produce oxides of nitrogen which analyze as ozone by the iodine liberation method. NOTE: While the effect of such oxides is not completely known, it is advisable that every effort be made to avoid them. 3.3 A means for controlling the temperature of the ozonized air within + 1°C in the chamber shall be provided. The apparatus shall move enough fresh ozonized air through the chamber to change the air in the chamber at least every 80 s. Baffles and/or other devices should be provided to cause thorough mixing of the incoming air in the chamber. No electric fan or other electric devices should be inside the test chamber. The incoming air should be as free of impurities as that provided by the normal room air conditioner. Exhaust air should be directed to a point outside the building which precludes direct reentry into the test chamber. 3.4 A means for sampling the ozonized air in the chamber shall be provided. This sample should be taken from the central area of the chamber, no closer than 51 mm to an outer wall.
OF ELASTOMER
COMPOUNDS
GM4486P 3.5 A means for measuring the ozone concentration of the sample of air in the chamber shall be provided. The UV absorption method listed in ASTM D4575 is satisfactory. Commercially available chambers using this method also allow automatic ozone calibration and continuous monitoring of ozone concentration. The apparatus shall be capable of maintaming the ozone concentration specified within 5 pphm. 3.6 A mounting mandrel or specimen holder of a material which will not absorb ozone shall be provided. Wood coated with spar varnish is suitable, and aluminum, stainless steel, or glass may be used. 3.7 The fastening wire for specimens shall be aluminum or enameled copper. 4 TEST SPECIMENS.
I
GENERAL MOTORS ENGINEERING STANDARDS
I
Materials
and Processes
- Procedures
TESis method of test is intended for estimating 1 SCOPE. the relative ability of rubber or synthetic elastomer compounds to resist ozone attack at a concentration that may be encountered in the outdoor atmosphere but under statically controlled conditions. It is applicable to molded and extruded soft rubber materials and sponge rubber which has a smooth natural skin or solid rubber skin coating on the exposed surfaces. It is not applicable to materials ordinarily classed as hard rubber. 1.1 In the interest of standardization, deviations should be avoided or kept to a minimum. Where deviation is necessary, reference should be made to this writing and the deviation(s) only noted. A system of letter-number symbols is included for this purpose. 1.2 RESTRICTED AND REPORTABLE CHEMICALS (GMlOOOM). By 1997 start of saleable vehicles, all materials supplied to this specification must comply with the requirements listed in GMlOOOM, “Restricted and Reportable Chemicals.” 2 REFERENCED STANDARDS. GMlOOOM ASTM D5 18 3 ASTM D1149 ASTM D1171 ASTM D4575
