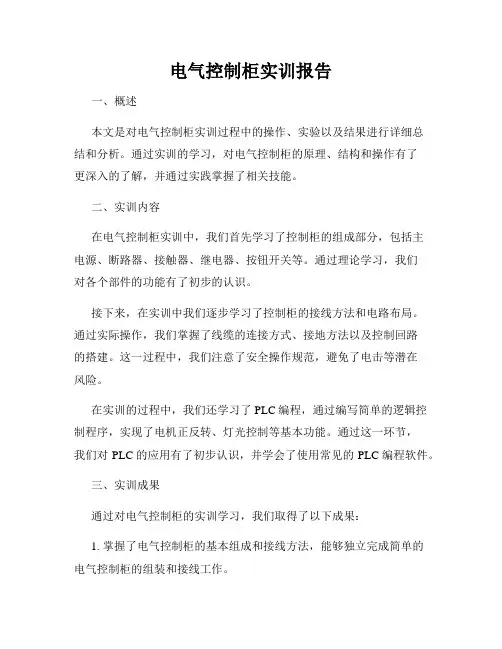

电气控制柜实训报告
电气控制柜实训报告一、概述本文是对电气控制柜实训过程中的操作、实验以及结果进行详细总结和分析。
通过实训的学习，对电气控制柜的原理、结构和操作有了更深入的了解，并通过实践掌握了相关技能。
二、实训内容在电气控制柜实训中，我们首先学习了控制柜的组成部分，包括主电源、断路器、接触器、继电器、按钮开关等。
通过理论学习，我们对各个部件的功能有了初步的认识。
接下来，在实训中我们逐步学习了控制柜的接线方法和电路布局。
通过实际操作，我们掌握了线缆的连接方式、接地方法以及控制回路的搭建。
这一过程中，我们注意了安全操作规范，避免了电击等潜在风险。
在实训的过程中，我们还学习了PLC编程，通过编写简单的逻辑控制程序，实现了电机正反转、灯光控制等基本功能。
通过这一环节，我们对PLC的应用有了初步认识，并学会了使用常见的PLC编程软件。
三、实训成果通过对电气控制柜的实训学习，我们取得了以下成果：1. 掌握了电气控制柜的基本组成和接线方法，能够独立完成简单的电气控制柜的组装和接线工作。
2. 理解了电气控制柜的原理和工作过程，加深了对电气设备的认识。
3. 通过实际操作，学会了按照图纸和接线表进行电路布置和接线工作。
4. 熟悉了常见的控制器件的功能和使用，能够根据需求选用适当的控制器件。
5. 通过PLC编程的学习，能够使用PLC实现简单的逻辑控制。
四、实训反思在电气控制柜实训中，我们也遇到了一些困难和问题。
在接线过程中，由于接线表和图纸的不清晰，我们可能会出现一些误接或者漏接的情况。
这也提醒我们在实际操作中要更加仔细和耐心，避免出现错误。
另外，在PLC编程的学习中，由于时间有限，我们只学习了基本的编程方法。
对于更复杂的控制逻辑和实际工程中的应用，我们还需要进一步学习和实践。
五、实训心得通过电气控制柜实训，我深深感受到了电气控制的重要性和应用广泛性。
掌握了电气控制柜的基本知识和技能，不仅能在工程领域中应用，还能为我们的日常生活提供便利。
智能型电气控制试验台的研发
智能型电气控制试验台的研发摘要：通过对保护系统的灵敏性设计提高了安全性；通过对通电连接件的改造巩固了保护性；通过对智能身份识别系统的应用提高了评价系统的标准性；通过对整个试验台的合理设计提高了灵活性和可靠性。
努力达到“高安全性、高保护性、高标准性、高灵活性、高可靠性”的标准。
关键词：安全性插槽连接控制系统智能评价系统智能身份识别系统工厂电气控制是高职类机电专业的一门重要的专业课程。
主要采用“理实一体化”的教学模式，其中尤以实践为主导，每个学期都有多次维修电工的技能培训，大多数实践项目的实施都离不开通电试验环节。
然而目前市场上的通电设备缺乏高安全性，缺乏智能化，无法适应学生单独操作的要求，影响了整体教学效果和进程，也影响了教师对学生的评价。
因此，研发制造一款适合教学用的试验台尤为迫切。
通过对保护系统的灵敏性设计提高了安全性；通过对通电连接件的改造巩固了保护性；通过对智能身份识别系统的应用提高了评价系统的标准性；通过对整个试验台的合理设计提高了灵活性和可靠性。
努力达到“高安全性、高保护性、高标准性、高灵活性、高可靠性”的标准。
另外，通过市场化需求的改造，可以将该项目应用于企业生产线的质量检验，还是具备一定的市场价值的。
1.本课题研究现状述评首先，目前市场上的通电设备漏电保护、短路保护、缺相保护和过载保护都缺乏必要的灵敏性，缺乏一种高安全性，容易发生触电事故。
其次，通电试验时，学生使用的通电连接设备容易产生误操作，存在着重大安全隐患。
另外，由于缺乏一定的安全性能，通电试验只能由任课教师单独操作完成，学生不仅错过了动手机会，还缺乏项目完整性的锻炼。
另一方面，这也影响了教师的正常教学管理，课堂秩序难以维持。
还有，市场中的一般通电设备无法自动判别试验项目的好坏，增加了教师的负担，有些学生态度还不端正，冒用他人的成果，无法做到很好的身份识别。
最后，现有的通电试验柜无法移动，体积过大，缺乏灵活性，无法在各个实训教室移动，影响正常的教学安排。

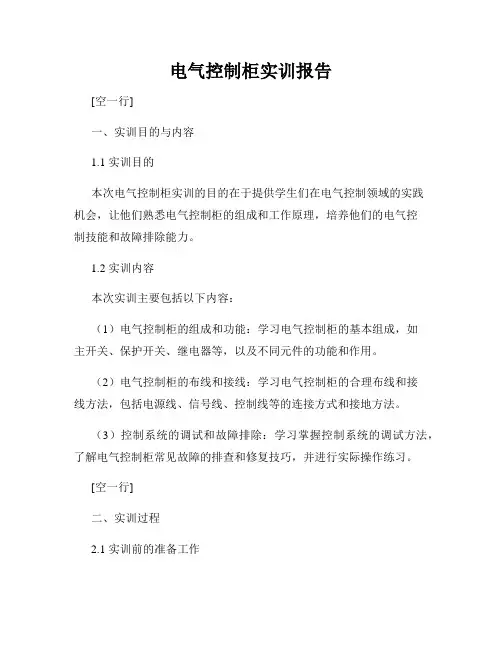

电气控制柜实训报告
电气控制柜实训报告[空一行]一、实训目的与内容1.1 实训目的本次电气控制柜实训的目的在于提供学生们在电气控制领域的实践机会，让他们熟悉电气控制柜的组成和工作原理，培养他们的电气控制技能和故障排除能力。
1.2 实训内容本次实训主要包括以下内容：（1）电气控制柜的组成和功能：学习电气控制柜的基本组成，如主开关、保护开关、继电器等，以及不同元件的功能和作用。
（2）电气控制柜的布线和接线：学习电气控制柜的合理布线和接线方法，包括电源线、信号线、控制线等的连接方式和接地方法。
（3）控制系统的调试和故障排除：学习掌握控制系统的调试方法，了解电气控制柜常见故障的排查和修复技巧，并进行实际操作练习。
[空一行]二、实训过程2.1 实训前的准备工作在实训开始之前，我们首先进行了相关的准备工作。
包括查看实训设备的状态和故障情况，确认实训所需的元件与工具的齐全性，并清理实训场地，确保实训环境的安全和整洁。
2.2 实训步骤及操作在实训过程中，我们按照以下步骤进行操作：（1）熟悉电气控制柜的组成和功能：通过教师的讲解和实物展示，我们对电气控制柜的组成和各元件的作用进行了了解。
（2）学习电气控制柜的布线和接线：我们根据教材上的示例，进行了一系列的布线和接线练习，熟悉了不同线缆的连接方式。
（3）控制系统的调试和故障排除：我们进行了一些常见控制系统的调试实验，如灯光控制、电机控制等，并学习了故障排除的基本方法。
2.3 实训中遇到的问题及解决方法在实训过程中，我们遇到了一些问题，例如接线错误、元件损坏等。
但是通过与教师的交流和讨论，我们及时发现和解决了这些问题，保证了实训的顺利进行。
[空一行]三、实训成果与总结3.1 实训成果通过本次电气控制柜实训，我们取得了一定的成果：（1）熟悉电气控制柜的组成和功能，了解了电气控制的基本原理。
（2）掌握了电气控制柜的布线和接线技巧，能够进行简单的布线和接线操作。
（3）通过实际的调试和故障排除操作，增强了我们的实践能力和解决问题的能力。
电气控制柜设计制作-机柜设计-机柜的结构设计要求-功能要求
功能要求功能要求主要是满足系统的结构、强度、屏蔽和通风散热的要求、接地导电性能要求等。
1．结构要求机柜系统的结构是一个系统的硬件、PCB、线材、电源、管路、仪器设备等空间放置的位置、形式、连接装配方式等。
机柜钣金件由于其良好的强度、刚度、加工性、导电性，通常用于负责支撑系统大部分的硬件、PCB、线材、电源等。
硬件的放置形式多种多样，其要求也会有所不同。
例如，装配PCB时，可以考虑在钣金件上压铆螺柱来支撑，也可以在钣金件上冲压出突台来支撑，再用螺钉装配。
线材的固定可以考虑用绑线带扎在钣金件上，钣金件上只需要冲压绑线带规格要求的孔；也可以考虑在钣金件上冲压出绑线的结构。
2．强度和刚度要求机械强度是机柜结构设计中最重要的一环，因为机柜中大部分的重量靠其结构件来支承，结构件的机械强度出现问题，机柜的整个强度就会出问题。
机柜一般需要做振动测试、跌落实验、碰撞实验、冲击实验等，有的机器甚至要求强度做到能承受100kg的冲击，这就需要足够的机械强度和刚度。
尤其是那些需要支撑悬空硬件的结构件和起主要支撑作用的支架等，更必须有高的强度。
根据机柜产品的负荷大小、抗振、抗冲击要求来进行强度、刚度设计验算。
在进行强度和刚度设计时要考虑结构件的连接方式，整体是拼装还是焊装等；还要考虑结构件的结构形式，通过增加折弯或压筋来增加结构件的强度和刚度等。
通常设计大型的机箱、机柜时，应先设计起支撑作用的支架框架。
这样的支架框架优先选用封闭异形管型材，也可选用比较厚的板材并折弯成“∏”或“□”形。
一般情况下，增加一个折弯会使刚度增加几倍。
3．机柜的安全防护要求机柜应具有良好的使用性和安全防护设施，并能保证操作者安全，因此须根据设备的使用环境以及设备对防雨、防尘、防异物进入的要求来确定其防护等级。
户外设备、在恶劣环境中使用的设备以及对湿度和灰尘、盐雾敏感的设备的防护等级要求较高。
防护等级的设计要根据实际需要而定。
（1）机柜的结构设计应能保证安装在机柜内的电气组件及连接导线安全可靠地工作，不会受到风霜雨雪、沙尘及小动物等的侵害。

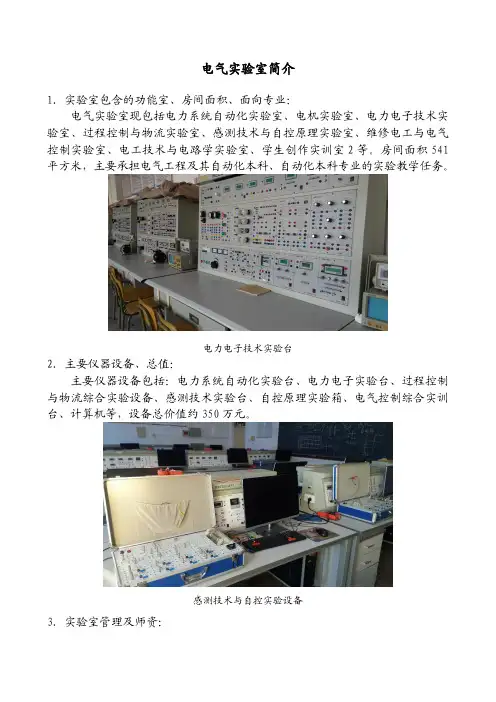

电气实验室简介
电气实验室简介1.实验室包含的功能室、房间面积、面向专业：电气实验室现包括电力系统自动化实验室、电机实验室、电力电子技术实验室、过程控制与物流实验室、感测技术与自控原理实验室、维修电工与电气控制实验室、电工技术与电路学实验室、学生创作实训室2等。
房间面积541平方米，主要承担电气工程及其自动化本科、自动化本科专业的实验教学任务。
电力电子技术实验台2.主要仪器设备、总值：主要仪器设备包括：电力系统自动化实验台、电力电子实验台、过程控制与物流综合实验设备、感测技术实验台、自控原理实验箱、电气控制综合实训台、计算机等，设备总价值约350万元。
感测技术与自控实验设备3.实验室管理及师资：本实验室设实验室主任1人，专兼职实验实习指导教师12人，其中副教授3人，研究员1人，实验师2人、讲师6人。
4.主要承担的课程及实验项目：1)《电力工程基础》：无调节励磁时功率特性及功率极限的测定；手动调节励磁时功率特性和功率极限的测定实验项目。
2)《电力系统远程监控》：同步发电机准同期并列实验；同步发电机励磁控制实验等项目。
3)《电机学》：三相变压器的参数测定；三相心式变压器特性测试；直流发电机试验；三相绕线式异步电动机的参数测定；三相绕线式异步电动机的起动与调速；三相同步发电机与电网并联运行等实验项目。
4)《电力电子学》：单相全桥整流电路；三相全桥整流电路；同步信号为锯齿波的晶闸管触发电路；单相交流调压电路等实验项目。
5)《电力拖动控制系统》：直流调速系统认识及主要单元调试；不可逆单闭环直流调速系统静特性的研究；转速、电流双闭环可逆直流脉宽调速系统静特性的研究；异步电动机SPWM与电压空间矢量变频调速系统特性的研究等实验项目。
6)《自动控制原理》：一阶系统阶跃响应；二阶系统阶跃响应：高阶系统阶跃响应等实验项目。
7)《电气测试技术》：压力测量实验（半桥单臂、双臂和全桥）；位移实验（电容式、霍尔式、电涡流、光纤、超声波传感器）；转速实验（霍尔转速、磁电式转速、光电转速传感器）4、气敏（酒精）传感器实验和湿敏传感器实验等实验项目。
sx601型通用电工电拖技能实操柜
sx—601型通用电工电拖技能实操柜实验指导书目录1、概述 (1)2、结构及配置 (1)3、技术参数 (1)4、实验内容…………………………………………………………l5、使用方法 (2)6、注意事项 (2)7、相关电路及接线图 (2)动力面板布局图 (3)照明电路元件布局图 (4)动力电气元件布局图 (5)实验1、触摸开关控制白炽灯电路 (6)实验2、白炽灯控制电路 (6)实验3、人体感应开关控制楼梯白炽灯电路 (6)实验4、声控开关控制楼梯白炽灯电路 (6)实验5、日光灯控制电路 (7)实验6、单向电度表直接安装电路 (7)实验7、单向电度表间接安装电路 (8)实验8、单向电动机控制电路 (8)实验9、并励直流电动机调磁调速电路 (9)实验10、并励直流电动机电枢回路串电阻调速电路 (9)实验11、并励直流电动机电枢回路串电阻二级起动控制电路 (10)实验12、并励直流电动机电枢反接法正反转控制电路 (10)实验13、电流互感器与电流表配用接线图 (11)实验14、电压表、电流表安装电路 (11)实验15、三相四线有功电度表直接安装电路 (12)实验16、三相四线有功电度表间接安装电路 (13)实验17、三相四线无功电度表直接安装电路 (14)实验18、三相四线无功电度表间接安装电路 (15)实验19、一台电流互感器用于单相回路的接线电路 (16)实验20、两台电流互感器接成不完全星形接线电路 (17)实验21、三台电流互感器接成星形接线电路 (17)实验22、两台电流互感器差接接线电路 (17)实验23、三台电流互感器接成三角形接线电路 (18)实验24、万能转换开关和电压表测量三相电压接线电路 (18)实验25、异步电动机点动控制电路 (19)实验26、异步电动机自锁控制电路 (21)实验27、具有过载保护自锁控制电路 (23)实验28、异步电动机单向点动起动控制电路 (25)实验29、异步电动机两地控制电路 (27)实验30、异步电动机联锁正反转控制电路 (29)实验31、正反转点动、起动控制电路 (31)实验32、双重联锁正反转控制电路 (33)实验33、自动往返控制电路 (35)实验34、位置开关作自动停止正反转起动控制电路 (37)实验35、带有点动的自动往返控制电路 (39)实验36、异步电动机星、三角控制电路 (41)实验37、接触器控制星、三角控制电路 (43)实验38、串电阻降压起动控制电路 (45)实验39、异步电动机反接制动控制电路 (47)实验40、异步电动机能耗制动控制电路 (49)实验41、双速电动机的切换运行控制电路 (51)实验42、手动顺序起动控制电路 (53)实验43、自动顺序起动控制电路 (55)实验44、C620—1型车床控制电路 (57)实验45、电动葫芦电气控制电路 (59)实验46、Y3150型滚齿机控制电路 (61)SX—601型通用电工电拖技能实操柜一、概述在电工(含初级、中级、高级电工)培训教学中，照明电路，电动机电气控制电路的实际操作是不可缺少的一项技能训练，是各级电工从业人员必须掌握的内容，也是劳动部颁发“电工技术等级标准”和“电工操作证”所规定的考核鉴定内容。
电气控制实验室介绍
电气控制实验室介绍1.引言1.1 概述概述电气控制实验室是电力系统以及自动化控制领域中非常重要的一个实验室，也是电气工程专业学生进行实践和探索的重要场所。
该实验室拥有先进的设备和完善的实验项目，旨在培养学生的实验操作能力和理论知识运用能力，提供给他们一个实践应用所学知识的平台。
本篇文章将对电气控制实验室进行全面介绍，包括实验室设备和实验项目的详细说明。
此外，我们还将探讨电气控制实验室在电力系统和自动化控制领域中的重要性以及其未来的发展。
通过对实验室的介绍和探讨，希望能够加深人们对电气控制实验室的认识，进一步推动学生的学习和专业发展。
在接下来的章节中，我们将逐一介绍电气控制实验室的设备和实验项目。
通过对实验室设备的介绍，读者将对实验室所具有的专业性和先进性有更清晰的认识。
而对实验项目的介绍，将使读者充分了解到实验室所提供的实际操作和实践应用的机会。
电气控制实验室的设备和实验项目的多样性将确保学生们能够进行全面、深入和系统的学习，为他们今后在电力系统和自动化控制领域的工作和研究打下坚实的基础。
最后，我们将讨论电气控制实验室在电力系统和自动化控制领域中的重要性以及其未来的发展。
电气控制实验室作为培养电气工程专业学生实践能力和创新意识的重要场所，对于推动电力系统和自动化控制领域的发展具有不可忽视的作用。
未来，随着科技的进步和社会的发展，电气控制实验室将更加注重创新和实践应用，为培养优秀的电气工程人才做出更大的贡献。
在下一节中，我们将详细介绍电气控制实验室所拥有的先进设备，以及这些设备在实验教学中的应用。
请继续阅读下一节的内容，以了解更多关于电气控制实验室的信息。
文章结构部分主要是对整篇文章的组织框架进行介绍，包括各个章节的主要内容和顺序安排等。
以下是文章结构部分的内容：1.2 文章结构本文将按照以下结构进行介绍电气控制实验室的相关内容：第一部分：引言引言部分将通过概述实验室的背景和目的，引出本文的主题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程基础课程设计(论文)设计（论文）题目：电气控制实验柜的安装学院名称核技术及其自动化工程学院专业名称电气工程及其自动化学生姓名学生学号任课教师设计（论文）成绩2014年 12 月 3 日电气控制实验柜的安装及验收一、设备概述采用柜式结构（附图1），内部安装一块不锈钢网板（附图2），在柜体和网板上安装各种电器，整体结构和技术规范与工业现场的电气控制柜相同。
可在柜内进行控制线路的连接和试验。
该设备用于工矿企业和职业技术院校的电气控制系统的装配、调试、实验、维修、维护等技能培训；也可用于高等院校的课程设计和毕业设计。
二、技术规范1、低压成套开关设备和控制设备符合：GB7251.1-2（对母线干线系统的特殊要求）2、低压开关设备和控制设备符合：GB14048.2-5（2003年执行的新标准）3、通用用电设备配电设计规范符合：GB50055（针对电机的选用）4、电器装置安装工程电气设备交接试验标准符合：GB50150三、整体结构柜体尺寸：800×500×2000（长×宽×高，单位：mm）。
柜体外形尺寸见附图1所示。
柜体正面柜门分为三段，均可独立开关柜门。
柜体背面一个柜门。
正面和背面柜门打开角度可达180度，柜门在180度处可固定。
柜内分上、中、下三段，上段部位为仪表和转换开关安装区域，仪表和转换开关直接安装在柜门上。
中段部位为低压电器安装区域。
柜门上安装按钮和指示灯。
其他电器则安装在柜内网板上。
网板大小为1300×780（长×宽，单位：mm），网板外形尺寸见附图2所示。
下段部位为电机安装区域，电机安装在带有滚轮的托盘上，便于整体抽出。
控制柜右侧面安装电源总开关，该开关带漏电保护功能。
控制柜底安装4个脚轮，其中2个为带刹车制动装置的脚轮，以便柜体移动和固定。
四、电气控制实验柜的制作材料及加工要求1、柜体柜体采用2mm厚冷轧钢板制作，内部采用角钢及其他加强筋，来增强柜体的强度和满足相应的功能。
柜体在表面涂覆前，按国家和行业有关标准要求，进行除油、除锈、酸洗磷化等表面处理，保证涂覆材料在柜体上的附着力达到标准的规定值。
柜体内外表面涂覆采用喷塑工艺，要求涂覆层厚度均匀、附着牢固、色度一致。
喷塑颜色由用户选定。
仪表安装孔尺寸，指示灯和按钮均按照电器的标准尺寸开孔。
根据订货方提供的开孔数量和要求，进行具体的设计。
要求布局美观、符合规范、操作方便。
安装开孔位置须经订货方确认后，才能实施。
2、网板采用1.5mm厚不锈钢板。
网板的各边平直、表面平整、无翘曲。
具体要求按有关标准执行。
网板能够适应各类电器的安装需要，不会因这类安装而使网板发生变形和损坏。
按附图2中所示在不锈钢板上冲制网孔，网孔分布均匀，冲孔处毛刺清除干净，表面抛光。
五、电气控制实验柜的网板和电器配置安装1、网板安装要求（1）为了在网板上固定线槽，须先在网板上钻孔，钻孔位置见附图7所示。
钻头采用硬质合金，钻孔直径φ4。
由于不锈钢材与普通钢材的特性不同，电钻运行速度不易过高（转速最好低于800r/min），钻孔时用湿毛刷接触钻头冷却，以防高温损坏钻头。
上侧沿水平方向钻孔2个，左右两侧沿垂直方向各钻孔3个。
（2）然后用螺栓和螺母将网板安装在柜内的框架上，螺栓数量不少于8个，螺栓直径为φ8。
需加装平垫圈和弹簧垫圈，加强抗振性能。
2、电器配置见表1所示，表中所列为一个柜内的电器品种及数量。
可以按要求，增加或减少柜内电气元件的种类和数量。
3、电器安装要求及步骤（1）按附图3所示，将按钮、指示灯、仪表、万能转换开关安装在柜门相应的安装孔内（仪表用4个螺栓固定，螺栓直径为φ4，需安装平垫和弹簧垫）。
注意：需将万能转换开关拆卸后才能安装，拆卸时要牢记其组装结构，切勿装错！以免引起短路事故。
（2）漏电断路器安装在柜体右侧孔内，用4个φ6的螺栓螺母加盖板固定。
安装前先要连接好导线。
（3）把线槽按相应尺寸进行切割。
倒角处切成45O的斜口（附图7）。
两根长线槽垂直安装于网板的两侧。
四根短线槽水平方向安装。
用M4螺栓把线槽固定在网板上，需加装平垫和弹簧垫。
安装位置见附图7所示。
四个直角对接处的线槽盖板处理方法见附图5所示，目的是保证无缝隙，看上去美观、整齐。
（4）变压器、行程开关、开关电源，分别用4个φ4螺栓固定在网板相应位置上。
TC604型接线端子和TB1504型接线端子，分别用2个φ4螺栓固定在网板相应位置上。
都加装平垫和弹簧垫。
安装开关电源时，要撕掉电源外壳上的蓝色塑料薄膜。
（5）二极断路器、三极断路器、继电器插座、交流接触器、熔断器座、KJ2型接线端子装在DIN卡轨上，继电器安装在对应的继电器插座上，交流接触器辅助触头卡在交流接触器上。
用锯弓把DIN卡轨按相应尺寸切割，用M4螺栓固定在网板上。
短卡轨的安装螺栓数量不少于2个，长卡轨的安装螺栓数量不少于3个，需加装平垫和弹簧垫。
（6）与柜门按钮、指示灯连接的KJ2型接线端子及其卡轨，安装在柜体左内侧。
安装之前需先在柜体上钻孔，钻孔直径M4。
钻孔时对电钻转速无要求，也不需要对钻头冷却。
安装卡轨需加装平垫和弹簧垫。
（7）70位KJ2型接线端子用卡轨安装在网板上（见附图7），130位KJ2型接线端子用卡轨安装在柜体左内侧。
（8）三相异步电机安装在带滚轮的托盘上。
用φ6螺栓螺母固定。
需加装平垫和弹簧垫。
上述器件的安装必须牢固，不得有松动迹象。
六、线路连接要求及步骤1、按附图4所示进行上段柜门电压和万能转换开关的线路连接，导线采用1.5mm2或用1.0mm2的BVR线。
三相交流L1、L2、L3分别用黄、绿、红三种胶皮颜色的导线。
线头两端装1.5—4或1.5—3的U形接头和热缩管。
2、按附图6所示进行柜门按钮、指示灯的线路连接。
导线用1.0mm2或0.5mm2的BVR或BV线，线头两端套上白色异形管，按附图6要求在异型管上编号。
线头两端装1008型管式接头。
按钮的常闭触头、常开触头的连接导线分别用两种不同胶皮颜色的导线。
走向相同的导线用塑料套管和绑扎带缠绕捆扎成束。
3、按附图8所示进行漏电断路器、二极、三极断路器、、变压器、开关电源、TB1504型接线端子、TC604型接线端子、三相异步电机的线路连接。
导线用1.5mm2或用1.0mm2的BVR线，线头两端套上白色异形管，按附图4要求在异型管上编号（二极、三极断路器的进线端、漏电断路器、TC604、保护接零端不编号）。
线头两端装1.5—4或1.5—3的U形接头和热缩管。
二极、三极断路器之间的导线连接采用桥接方式。
桥接方式见附图10所示。
线束缠绕套管并用绑扎带扎牢。
4、三相交流L1、L2、L3分别用黄、绿、红三种胶皮颜色的1.5mm2或1.0mm2BVR线。
工作零线（N线）用蓝色胶皮的1.5mm2或1.0mm2的BVR线，保护接零线（PEN线）用绿黄双色胶皮的1.5mm2的BVR线。
直流正极用红色胶皮的1.5mm2或1.0mm2BVR线，直流负极用蓝色胶皮的1.5mm2或1.0mm2BVR线。
5、行程开关的一对常开、常闭触头与接线端子的连接导线，分别用两种不同胶皮颜色的1.0mm2或0.5mm2BVR或BV线。
线头两端套上白色异形管，线头两端加装1.0—3的U形接头和热缩管。
6、TC604型接线端子与三相电源插头的连接导线用三相四芯电缆。
黑色胶皮芯线接插头的N端，其余颜色胶皮芯线分别接插头的L1、L2、L3端。
三相四芯电缆长度1.5m。
三相四孔插头的导线连接按附图11所示。
七、其他要求安装完毕后，需在柜门元件的下方、网板元件上方或下方对应的线槽盖板、电机及其接线端子的外壳上粘贴标签，并在标签写明对应的电器代码编号。
在本技术要求中未提及的事项，均按国家有关标准执行。
八、检查及验收标准表2 电气控制实验控柜验收记录表质量要求。
现象（如元器件冒烟、闪火花、短路等）。
1 7 漏电测试。
用电笔或万用表测量器件及柜体的金属外壳和构架有无带电现象，当金属外壳带电时，漏电断路器会动作切断电源。
通电时，按动漏电断路器的测试按钮，断路器是否动作切断电源。
1 8 仪表及万能转换开关工作正常通电时，检查电压表是否正常指示，拨动万能转换开关，是否正常切换。
1 9 柜体内外清洁，内部无遗留杂物检查其柜体内外是否清洁，内部是否留杂物。
2 0 柜体及门锁完好如初检查柜体内外是否平整，有无锤印，门锁是否完好。
附图1 柜体结构和布局附图2 网板指示灯附图3 柜门电器安装布局图L1、L2、L3附图4 上段柜门电器接线图附图5 线槽盖板直角对接处的处理上线槽盖板对接处剪成45附图6 中段柜门电器接线图附图7 网板上电器布局图27、28—SQ4的常开触头；29、30—SQ4的常闭触头。
附图9 行程开关接线图附图10 断路器的桥接方式接零端子黑线或绿黄双色线附图11 三相四孔插头的连接要求页脚内容16。
