电梯物联网平台使用手册
电梯物联网平台使用手册

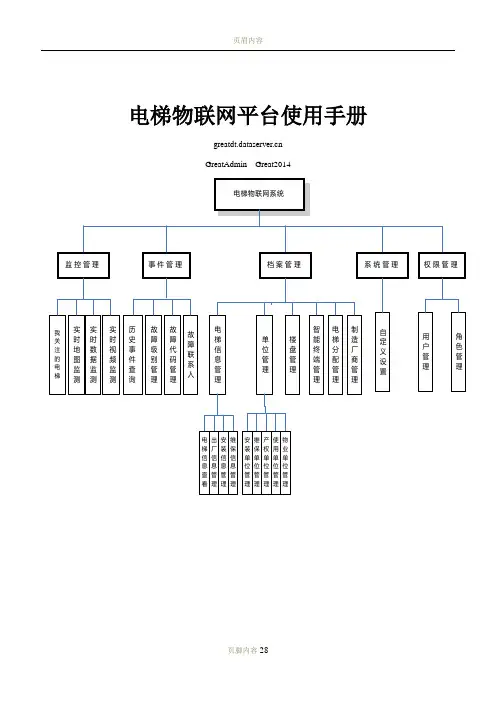

电梯物联网平台使用手册GreatAdmin Great2014一、用户登录1.1 翻开网页平台出现登陆界面，输入平台账号以及密码〔登录域名、账号密码与一代平台所配的账号密码一致，权限继承一代平台的权限〕。
如果用户已经获取电梯物联网登陆账号信息，在相应输入框内输入用户名，密码等信息后，即可登录系统；如果用户没有电梯物联网登陆账号信息，需要联系汇川客服人员来解答有关问题。

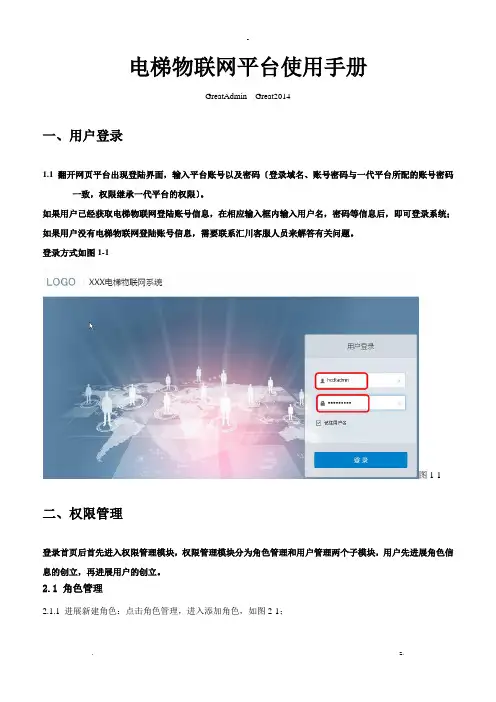

登录方式如图1-1图1-1二、权限管理登录首页后首先进入权限管理模块，权限管理模块分为角色管理和用户管理两个子模块，用户先进展角色信息的创立，再进展用户的创立。
2.1 角色管理2.1.1 进展新建角色：点击角色管理，进入添加角色，如图2-1；图2-1填入角色名称及角色描述后提交，如图2-2：图2-2给新建的角色分配权限所有新建的角色都需要分配权限才能使用，选中新建的角色名称，点击对应菜单，勾选需要对角色分配的权限后提交，这样就创立好了一个角色。
如图2-3图2-3需要按此依次创立安装单位用户、维保单位用户、产权单位用户、使用单位用户、物业单位用户的角色及分配权限；2.2 用户管理用户管理模块用于添加用户开户。
新建用户：点击添加用户按钮，依次填入用户资料后提交，如图2-4图2-4新建用户角色分配新建的用户都需要分配角色才能使用，选中新建的用户名称，点击对应角色，勾选需要对用户分配的角色后提交，这样就创立好了一个用户。
如图2-5图2-5三、系统管理3.1 自定义设置用户可根据自身需求对界面进展个性化设置，依次填入资料后提交，可设置界面的名称、LOGO、背景等信息。
如图3-1图3-1四、档案管理档案管理模块用于电梯的根本信息创立，有制造厂商管理、楼盘管理、单位管理、电梯信息管理、智能终端管理、电梯分配管理6个子模块。
4.1 制造厂商管理点击档案管理，进入制造厂商管理，点击右上角"添加制造厂商〞.。
如图4-1依次填入制造厂商信息后提交。
