全套挡渣墙施工技术交底(通用)

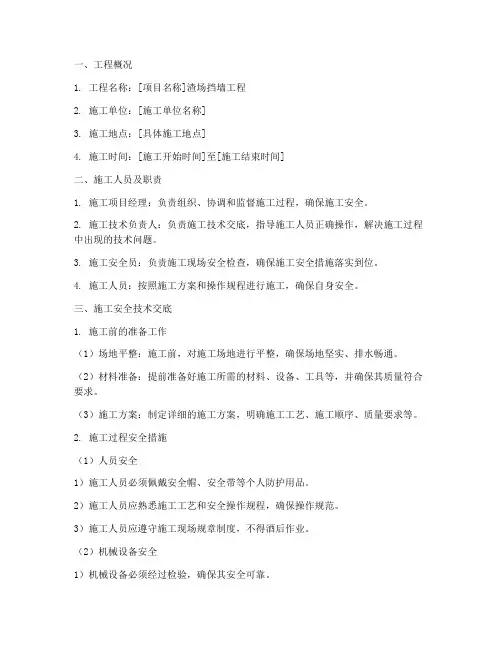

渣场挡墙施工安全技术交底模板
一、工程概况1. 工程名称：[项目名称]渣场挡墙工程2. 施工单位：[施工单位名称]3. 施工地点：[具体施工地点]4. 施工时间：[施工开始时间]至[施工结束时间]二、施工人员及职责1. 施工项目经理：负责组织、协调和监督施工过程，确保施工安全。
2. 施工技术负责人：负责施工技术交底，指导施工人员正确操作，解决施工过程中出现的技术问题。
3. 施工安全员：负责施工现场安全检查，确保施工安全措施落实到位。
4. 施工人员：按照施工方案和操作规程进行施工，确保自身安全。
三、施工安全技术交底1. 施工前的准备工作（1）场地平整：施工前，对施工场地进行平整，确保场地坚实、排水畅通。
（2）材料准备：提前准备好施工所需的材料、设备、工具等，并确保其质量符合要求。
（3）施工方案：制定详细的施工方案，明确施工工艺、施工顺序、质量要求等。
2. 施工过程安全措施（1）人员安全1）施工人员必须佩戴安全帽、安全带等个人防护用品。
2）施工人员应熟悉施工工艺和安全操作规程，确保操作规范。
3）施工人员应遵守施工现场规章制度，不得酒后作业。
（2）机械设备安全1）机械设备必须经过检验，确保其安全可靠。
2）机械设备操作人员应具备相应的操作技能，严格遵守操作规程。
3）机械设备运行过程中，应确保其运行稳定，防止意外事故发生。
（3）施工环境安全1）施工现场应设置明显的警示标志，防止行人误入危险区域。
2）施工现场应保持通风良好，确保空气质量符合要求。
3）施工现场应定期进行安全检查，及时消除安全隐患。
3. 施工过程中注意事项（1）施工人员应严格按照施工方案和操作规程进行施工，不得擅自更改。
（2）施工过程中，应密切关注施工环境变化，发现异常情况立即停止施工，报告上级。
（3）施工过程中，应确保施工质量，不得降低工程质量标准。
四、施工结束后的验收1. 施工单位应按照施工方案和设计要求，对施工完成后的渣场挡墙进行验收。
2. 验收合格后，施工单位应向建设单位提交验收报告。
施工技术交底记录（挡墙）
施工技术交底记录（挡墙）
工程名称
南宁市白云路工程
分部工程
道路工程
分项工程名称
附属构筑物（挡土墙）
交底内容：
一、混凝土挡土墙
1、沟槽验槽合格后，马上摊铺压实级配碎石垫层，削减地基扰动的可能。
2、按设计要求安装好根底、墙身模板，模板安装必需坚固、平坦、垂直、拼缝严密，不得漏浆，模内干净。
3、钢筋安装需严格按设计图要求安装。
4、墙身每隔10米设置沉降缝，缝宽2cm，缝中填沥青麻絮或沥青木板，沿墙内、外、顶三方填塞，深度不小于0.2米。
5、在雨季施工中，下雨时不露天灌注砼，灌注后准时掩盖，防止雨水对新浇注的砼冲刷，砼应密实，外表平坦直顺，符合设计强度要求。
二、浆砌片石挡土墙
1、在根底施工前，应校核各部位的位置尺寸和高程。
2、石料质地匀称无裂缝，不易风化，强度不小于30MPa。
3、砂浆强度不低于M7.5，有良好的保水性和肯定的稠度；配比精确、拌和匀称、色泽全都。
4、片石应分层砌筑，宜以2～3层石块组成一工作层，每工作层的水平缝应大致找平。
竖缝应错开，不得贯穿。
5、底层应选择大块平坦的石料干砌，用小石块填塞空隙并灌入稀砂浆，填满空隙后，即可分层向上平砌。
6、砌筑工作均应自最外边开头，砌筑外边时应选择有平面的石块，使砌体外表整齐，不得用小石块镶垫。
7、砌体中的石块应大小搭配，相互错叠，咬接密实，较大石块应宽面朝下，全部石块之间均应有砂浆隔开不得直接接触。
交底单位
接收单位
交底人
接收人。
挡渣墙施工技术交底
5、混凝土的养护、拆模
（1）当防护墙及竖墙混凝土浇筑完成后，及时进行养护，当温度高于5℃时采用覆盖洒水养护；当温度低于5℃时采用覆盖保温养护。养护期不少于14天。
施工部位
梁体挡砟墙
交底日期
2015年3月25日
一、交底内容
1、交底范围：
适用于瑞九铁路工程DK195+115.16～DK200+232.03管段范围内的有砟轨道简支箱梁桥面系挡砟墙混凝土施工。
2、施工准备：
2.1施工前准备
（1）清除挡砟墙与桥面接茬部分混凝土的松散颗粒，并凿除超限部分的混凝土。防护墙钢筋施工前，作好挡砟墙与梁面相接处的凿毛，凿毛必须露出新鲜砼面。
（2）用扳手依据钢筋安装交底尺寸调整防护墙预埋筋的位置、间距及保护层厚度，清除附在上面的残碴混凝土，并进行除锈处理。
（3）用鼓风机将防护墙基层吹干净，经监理工程师认可后，方可进行钢筋绑扎作业。
3、施工要求:
3.1提前对接茬部位的混凝土进行凿来自。3.2安装模板之前，做砂浆找平垫层，以便立钢模，并涂刷脱模剂。
（3）在进行高处工作时，除有关人员外，不准他人在工作地点的下面行或逗留，工作地点下面应围栏或装设其他保护装置，防止落物伤人。
（4）担任高处作业人员必须身体健康，患有精神病、癫痫病及经医师鉴定患有高血压，心脏病等不宜从事高处作业病的人员，不准参加高处作业。凡发现工作人员有饮酒、精神不振时，禁止登高作业。
新建铁路
瑞昌至九江铁路RJZQ—2标
梁体挡砟墙混凝土施工

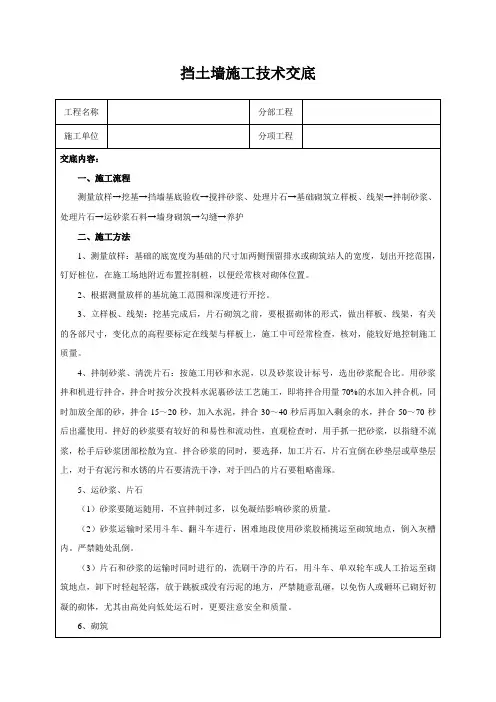

挡土墙施工技术交底
（1）砂浆要随运随用，不宜拌制过多，以免凝结影响砂浆的质量。
（2）砂浆运输时采用斗车、翻斗车进行，困难地段使用砂浆胶桶挑运至砌筑地点，倒入灰槽内。严禁随处乱倒。
（3）片石和砂浆的运输时同时进行的，洗刷干净的片石，用斗车、单双轮车或人工抬运至砌筑地点，卸下时轻起轻落，放于跳板或没有污泥的地方，严禁随意乱砸，以免伤人或砸坏已砌好初凝的砌体，尤其由高处向低处运石时，更要注意安全和质量。
挡土墙
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工流程
测量放样→挖基→挡墙基底验收→搅拌砂浆、处理片石→基础砌筑立样板、线架→拌制砂浆、处理片石→运砂浆石料→墙身砌筑→勾缝→养护
二、施工方法
1、测量放样：基础的底宽度为基础的尺寸加两侧预留排水或砌筑站人的宽度，划出开挖范围，钉好桩位，在施工场地附近布置控制桩，以便经常核对砌体底层，每层都选取形状尺寸较为近似、吻合的石块。
7、勾缝
砌体隐藏面随砌随将缝抹平，而外露面则进行认真勾缝，在砌筑靠外露面预深均2cm的空隙备作勾缝之用。勾缝采用的砂浆不低于砌体砂浆，一般是比砌体砌浆高一个等级。
8、养护
施工期间，对已完成的砌体要经常洒水，整个砌体完成以后，根据天气情况，定期洒水养护7天，以保证砌体不失水，提高砂浆的强度。
9、沿线设施严格按设计图纸要求与施工技术规范规定施工，严把各道工序质量关。
交底人：
日期：年月日
被交底人：
日期：年月日
2、根据测量放样的基坑施工范围和深度进行开挖。
3、立样板、线架：挖基完成后，片石砌筑之前，要根据砌体的形式，做出样板、线架，有关的各部尺寸，变化点的高程要标定在线架与样板上，施工中可经常检查，核对，能较好地控制施工质量。
路基挡渣墙施工技术交底
施工技术交底（二级交底）施工单位：中国路桥工程有限责任公司渝万铁路3标项目经理部四分部监理单位：铁科院（北京）工程咨询有限公司编号：工程名称新建渝万客运专线桩号及部位路基工程施工队伍路基架子队交底名称挡渣墙施工技术交底说明：本交底适用于3标项目经理部四分部交底内容：一、技术参数：挡渣墙采用M10浆砌片石砌筑。
二、挡渣墙施工方案1、挡渣墙构造要求（1）沿线路方向每隔10-20m设置伸缩缝，在基础底的地层变化处设置沉降缝；缝宽2cm，缝内填塞沥青麻筋或沥青木板等材料，其深度不小于0.2m。
（2）挡渣墙墙身在地面及以上部分每隔2-3m上下左右交错设置向墙外排水坡度为4%的泄水孔（泄水孔直径为0.1m的圆形PVC）。
墙背采用0.3m厚砂夹卵石作为反滤层。
为使墙后积水不渗入基础，在最低排泄水孔下设置个谁曾。
在易汇水区域设置渣场时，根据地形、地貌及汇区流量于渣场周边设置环形截水沟，同事在弃渣过程中应加强施工组织，利用弃渣中弱风化岩石于渣场底铺设不小于0.25m厚透水层，以便渣场给水通过挡渣墙泄水孔排出，保证渣场整体稳定。
（3）挡渣墙基础埋置深度不小于1.0m。
（4）地基容许承载力必须满足设计要求，不满足要求地段应按相应设计图纸进行基底处理。
设有倾斜基底的挡渣墙，不得随意改缓或改陡，一面影响墙身的稳定。
挡土墙施工安全技术交底
工程名称
分部工程
施工单位
分项工程
交底内容：
1、施工作业人员进场前必须经过三级安全教育，进入施工现场必须正确佩戴安全帽，高处作业必须正确使用安全带。严禁穿拖鞋和酒后进入施工现场，严格遵守现场各项安全文明规定。
2、基坑开挖应严格按照设计要求，不得改缓或改陡，以免影响墙体稳定。开挖出的土方要严格按照施工组织设计堆放，不得堆于基坑侧，以免引起地面堆载超荷引起土体位移。
3、基坑开挖后应及时进行砌筑施工，并检查和经常注意基坑土质变化情况，有无崩裂现象。深基坑应设置牢固的护栏和梯子上下，不得攀跳，运料禁止碰撞梯子、扶手或支撑等。
4、石料运输车辆应远离路基边3m以上行驶，车距保持在10m以上，在接近卸料点后应通知相关管理负责人，说明情况后并在专人指挥下卸料。
5、堆放石块及其它材料应离坑边坡上方1m以上，并设专人管理现场施工，运料及卸料时，指挥并提醒基坑下施工人员躲离到安全位置。
9、当在坑内作业时，操作人员必须戴好安全帽。操作地段上面要有明显标志，警示基坑内有人操作。坑槽运石料时，应用溜槽或吊运，下方不准有人。
10、开尖操作前应检查铁尖，大锤等有无裂痕。铁尖要用小麻绳栓紧，操作时用脚踩实麻绳，以防铁尖飞出伤人。开尖时翻动石块要使用铁笔，在石块底斜处用小石块垫牢，以防石块滚动。
13、夜间施工应有足够的照明，且照明线路必须由专职电工拉设到现场，其他人不得随意乱拉乱接。
14、工作完毕后，应将脚手板上的石渣碎片清扫干净及其施工用具，不得丢放在脚手板上，应做到完工后场地清理等各项工作。
交底人：
日期：年月日
被交底人：
日期：年月日
11、运石上落时，桥板要架设牢固，并有防滑措施。桥板宽度应大于Байду номын сангаас0cm，同时桥侧要有扶手栏杆，石块不得往下掷。
挡墙施工技术交底(一)
挡墙施工技术交底（一）引言概述：挡墙施工技术交底是在建筑工程中非常重要的一环。
通过交底会议，施工人员可以详细了解挡墙施工的相关要求和技术细节，确保工程施工的顺利进行。
本文将分为五个大点，对挡墙施工技术交底的内容进行详细的阐述。
一、施工准备1. 准备工具和材料：确保所需的施工工具和材料齐全，包括测量工具、施工设备、原材料等。
2. 挡墙基础处理：对施工地基进行检查，确保地基平整，并根据需要进行处理，如挖掘和填充等。
二、施工流程1. 布置施工场地：根据施工图纸确定挡墙的位置和尺寸，进行场地布置，包括清理、平整和标记等。
2. 测量和标尺：进行精确的测量，并使用标尺和墨线进行标记，确保挡墙的准确位置和尺寸。
3. 打桩和定线：根据标记点进行打桩，并使用绳子和墨线进行定线，确定挡墙的高度和平整度。
4. 砌砖和抹灰：按照施工图纸和规范的要求，进行砌砖和抹灰的工作，确保挡墙的稳固性和外观质量。
5. 防水处理：在挡墙施工完成后，进行必要的防水处理，以防止水分渗透和墙体损坏。
三、质量控制1. 施工人员培训：在施工前，对施工人员进行培训，了解挡墙施工的技术要求和质量控制标准。
2. 施工检查：在施工过程中，进行定期的施工检查，确保施工质量符合要求，及时发现和解决问题。
3. 材料测试：对挡墙所使用的材料进行必要的测试，如砖块强度测试和灰浆成分测试，以确保质量合格。
四、安全管理1. 安全培训：对施工人员进行安全培训，指导其正确使用施工工具和设备，并遵守相关安全规范。
2. 安全措施：在施工现场采取必要的安全措施，如设置安全警示标志、施工防护网等，确保施工过程中的安全。
3. 应急预案：制定相关的应急预案，包括火灾、事故等情况的处理措施，以应对可能出现的紧急情况。
五、施工注意事项1. 排水设计：根据挡墙位置和场地特点，合理设计排水系统，避免水分对墙体的损害。
2. 施工顺序：根据施工要求，合理安排施工顺序，确保施工过程的连贯性和顺利性。
挡土墙施工技术交底,完整版.doc
挡土墙施工技术交底，完整版.doc 模板一：挡土墙施工技术交底，详细版1. 施工前准备1.1 环境检查和评估1.2 设计方案评审1.3 材料准备和采购1.4 人力资源安排2. 基坑开挖2.1 基坑标高标定2.2 土方开挖机械选择和操作2.3 基坑支护措施2.4 基坑内排水系统安装3. 土方回填3.1 土方回填层次和压实度要求3.2 土方回填材料的选择和采购3.3 水分控制和压实方法3.4 土方回填监测和记录要求4. 土工合成材料施工4.1 土工合成材料的种类和特点4.2 土工合成材料的安装方法4.3 土工合成材料的连接和固定4.4 土工合成材料的质量检测要求5. 抗渗层施工5.1 抗渗层材料的选择和采购5.2 抗渗层的施工方法5.3 抗渗层施工过程中的质量控制要点5.4 抗渗层的检测和验收标准6. 防护结构施工6.1 防护结构的种类和功能6.2 防护结构的施工步骤6.3 防护结构的检验和验收要求6.4 防护结构的维护和修复7. 施工安全和质量控制7.1 施工期间的安全注意事项7.2 施工过程中的质量控制要求7.3 施工记录和报告的要求8. 竣工验收8.1 竣工验收的必要条件8.2 竣工验收的程序和要求8.3 竣工验收记录的编制和存档8.4 竣工验收报告的编写和提交本文档涉及附件：1. 设计方案评审记录表2. 基坑开挖施工记录表3. 土方回填质量检测报告4. 抗渗层施工验收记录5. 防护结构维护和修复记录本文所涉及的法律名词及注释：1. 挡土墙：土木工程中用于抵挡土体或水体压力的建筑物。
2. 基坑：施工用于暂时承载结构物、设备或堆料等的开挖。
3. 回填：将挖掘开挖的土方重新填充回基坑。
4. 抗渗层：用于防止水流渗透的层状材料。
5. 防护结构：用于保护挡土墙安全稳定的结构。
模板二：挡土墙施工技术交底，简洁版1. 施工前准备1.1 环境检查和设计评审1.2 材料准备和人力资源安排2. 基坑开挖2.1 基坑标高标定2.2 土方开挖机械和支护措施2.3 基坑内排水系统安装3. 土方回填3.1 土方回填层次和压实度要求3.2 土方回填材料的选择和水分控制3.3 土方回填监测和记录要求4. 土工合成材料施工4.1 土工合成材料的种类和安装方法4.2 土工合成材料的连接和固定4.3 土工合成材料的质量检测要求5. 抗渗层施工5.1 抗渗层材料的选择和施工方法 5.2 抗渗层施工质量控制要点5.3 抗渗层的检测和验收标准6. 防护结构施工6.1 防护结构的种类和施工步骤 6.2 防护结构的检验和验收要求6.3 防护结构的维护和修复7. 施工安全和质量控制7.1 施工期间的安全注意事项7.2 施工过程中的质量控制要求7.3 施工记录和报告的要求8. 竣工验收8.1 竣工验收的条件和程序8.2 竣工验收记录的编制和存档8.3 竣工验收报告的编写和提交本文档涉及附件：1. 设计方案评审记录表2. 基坑开挖施工记录表3. 土方回填质量检测报告4. 抗渗层施工验收记录5. 防护结构维护和修复记录本文所涉及的法律名词及注释：1. 挡土墙：工程中用于抵挡土体或水体压力的建筑物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挡碴墙施工技术交底
编号：桥附属施交－
阅
挡碴墙施工技术交底
一、编制依据：
1.1、《铁路桥涵施工工程施工质量验收标准》。
1.2、《客货共线铁路桥涵工程施工技术指南》。
1.3、时速200公里客货共线铁路预制后张法简支T梁(角钢支架方案)图号：土梁施 (2005)2201-Ⅳ、图号:土梁施（2005）2201-Ⅱ、图号：土梁施（2005）2201-I。
二、工艺流程：
测量放线－凿毛混凝土面－钢筋绑扎－检查（验收）－模板支护－混凝土浇筑—覆盖养护。
三、施工方法：
测量放样：根据设计图纸由测量人员每片梁端头放样模板支护点。
钢筋：采用Φ16、Φ12、Φ8钢筋。
模板：a施工的模板需具有足够的强度、刚度和稳定性，能承受新浇砼的侧压力及施工中可能产生的各向荷载。
b模板高度与砼厚度一致，立模的平面位置与高程需符合设计要求。
c立模前模板内侧涂刷脱模剂，模板支立应位置正确、接缝严密、平整，接头处和模板与基层接触处不得漏浆，加固措施牢固可靠。
注：每隔980mm、1290mm、1980mm、2290mm、2390mm设置2cm伸缩缝，缝填赛2cm油毛毡，伸缩缝上下贯通垂直。
具体设置间距根据梁长度间距而定（参附：施工图）。
混凝土浇筑：a浇筑挡碴墙的砼强度C40必须符合设计要求。
b混凝土前须复测挡碴墙结构尺寸宽250mm×高1080mm，确保砼不侵入设计内轮廓线。
c灌筑前，应清除模板内的杂务并洒水润湿。
d混凝土泵送的坍落度不宜过大以避免离析或泌水。
如发现坍落度不足，不得擅自加水，应当在技术人员的指导下用追加减水剂的方法解决。
e插入式振动棒需变换其在混凝土中的位置时，应竖向缓慢拔出，不得在混凝土浇筑内平拖。
泵送下料口应及时移动，不得用插入式振动棒平拖驱赶下料口处堆积的拌和物将其推向远处，振捣时间宜为20～30s 以砼表面不在沉落、不出气泡、表面呈先浮浆为度，防止过振、漏振。
注：振动棒在振动时应避免碰撞模板、钢筋几其他预埋部件。
砼养护：采用洒水养护。
模板拆除：a模板拆除时的砼强度要达到拆模强度。
b拆模宜按立模顺序逆向进行，不得损伤砼，并减少模板破损。
当模板与砼脱离后，方可拆卸、调运模板；拆除临时预埋设于砼中的木塞和其他预埋件时，不得损伤砼；在拆除模板时，不得影响或中断砼的养护工作。
四、质量标准：
测量放样：中心线与高程施工误差0～+10㎜。
钢筋：钢筋应平直、无损伤、表面无裂纹、油污、颗粒状或片状老锈，钢筋制作弯起的弯折位置：±20㎜、安装间距：±20㎜。
模板：轴线位置：15㎜、表面平整度：5㎜、相邻两模板表面高低差：2㎜、高程：10㎜。
施工允许偏差：
四、施工图：
附：施工图
五、安全与环保：
1、进入作业区必须按标准戴好安全帽，穿戴好劳动保护用品。
2、经常检查工具材料、物件堆码垛情况，防止松动倒塌伤人。
3、各种仪器设备、工具应遵守操作规程。
4、各种机械、器具必须有轮有罩、有套有轴、防护装置齐全、良好，严禁超负荷或带病运转。
5、严禁对运行中的机械设备进行修理或保养工作。
6、加强对全体施工人员的安全生产、文明施工教育，创建文明工地，做到“二通三无、五必须”。
二通即：施工现场人员行道畅通；施工工地沿线单位和居民出入畅通。
三无即：施工中无管线事故；施工现场排水畅通无积水；施工工地道路平整无坑道。
五必须即：施工区域与非施工区域必须严格分隔；施工现场必须挂牌施工；工地现场材料必须堆放整齐；工地生产必须清洁文明；工地现场必须开展以创建文明工地为主要内容的思想政治工作。
加强现场施工管理，每道工序应做到现场“工完料清，不留尾巴”。
六、其他要求：
施工过程中如有疑问应及时与现场施工员或技术员联系解决，严禁带着疑问施工。
