如何判断电气设备绝缘电阻是否符合规定值

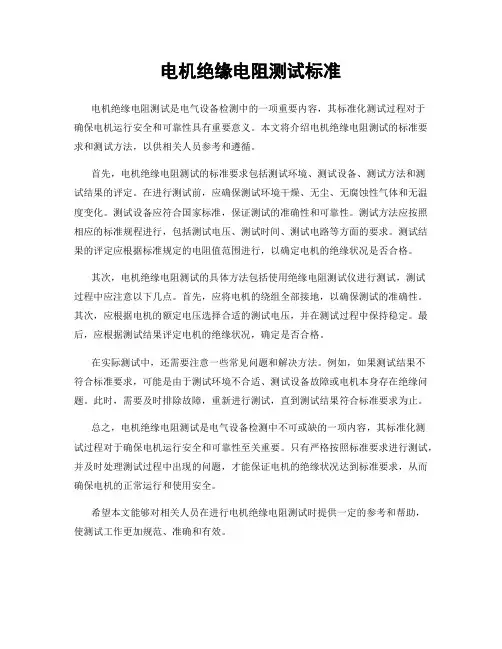

电机绝缘电阻测试标准
电机绝缘电阻测试标准电机绝缘电阻测试是电气设备检测中的一项重要内容，其标准化测试过程对于确保电机运行安全和可靠性具有重要意义。
本文将介绍电机绝缘电阻测试的标准要求和测试方法，以供相关人员参考和遵循。
首先，电机绝缘电阻测试的标准要求包括测试环境、测试设备、测试方法和测试结果的评定。
在进行测试前，应确保测试环境干燥、无尘、无腐蚀性气体和无温度变化。
测试设备应符合国家标准，保证测试的准确性和可靠性。
测试方法应按照相应的标准规程进行，包括测试电压、测试时间、测试电路等方面的要求。
测试结果的评定应根据标准规定的电阻值范围进行，以确定电机的绝缘状况是否合格。
其次，电机绝缘电阻测试的具体方法包括使用绝缘电阻测试仪进行测试，测试过程中应注意以下几点。
首先，应将电机的绕组全部接地，以确保测试的准确性。
其次，应根据电机的额定电压选择合适的测试电压，并在测试过程中保持稳定。
最后，应根据测试结果评定电机的绝缘状况，确定是否合格。
在实际测试中，还需要注意一些常见问题和解决方法。
例如，如果测试结果不符合标准要求，可能是由于测试环境不合适、测试设备故障或电机本身存在绝缘问题。
此时，需要及时排除故障，重新进行测试，直到测试结果符合标准要求为止。
总之，电机绝缘电阻测试是电气设备检测中不可或缺的一项内容，其标准化测试过程对于确保电机运行安全和可靠性至关重要。
只有严格按照标准要求进行测试，并及时处理测试过程中出现的问题，才能保证电机的绝缘状况达到标准要求，从而确保电机的正常运行和使用安全。
希望本文能够对相关人员在进行电机绝缘电阻测试时提供一定的参考和帮助，使测试工作更加规范、准确和有效。
电气设备及电缆绝缘阻值的要求及标准
1）、660V绝缘阻值相间和相对地不得小于10兆欧；
2）、1140V绝缘阻值相间和相对地不得小于50兆欧；
3）、10KV绝缘阻值相间ቤተ መጻሕፍቲ ባይዱ相对地不得小于100兆欧；
4）、监视线绝缘阻值相间不得小于2兆欧；
2、 电机的绝缘阻值要求
1）、660V绝缘阻值相对地不得小于10兆欧；
2）、1140V绝缘阻值相对地不得小于50兆欧；
3、 高仿、馈电、启动器的绝缘阻值要求
1）、660V绝缘阻值相间和相对地不得小于10兆欧；
2）、1140V绝缘阻值相间和相对地不得小于50兆欧；
3）、10KV绝缘阻值相间和相对地不得小于100兆欧；
4、 变压器的绝缘阻值要求
1）、10KV绝缘阻值相对地不得小于100兆欧；
Rt－长度为L的电缆在t℃时的绝缘电阻，MΩ；
L－电缆长度，Km；
Kt－温度系数，20℃时系数为1.0。
良好（合格）的电力电缆的绝缘电阻通常很高，其最低数值可按制造厂规定：新电缆，每一缆芯对外皮的绝缘电阻（20℃时每千米电阻值），额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。
2）、1140V绝缘阻值相对地不得小于50兆欧；
3）、660V绝缘阻值相对地不得小于10兆欧；
长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
电缆绝缘电阻的数值随电缆的温度和长度而变化。为了便于比较，应换算为20℃时单位长度电阻值，一般以每千米电阻值表示，即：
R20＝Rt×Kt×L
式中R20－在20℃时，每千米电缆的绝缘电阻。MΩ/KM；

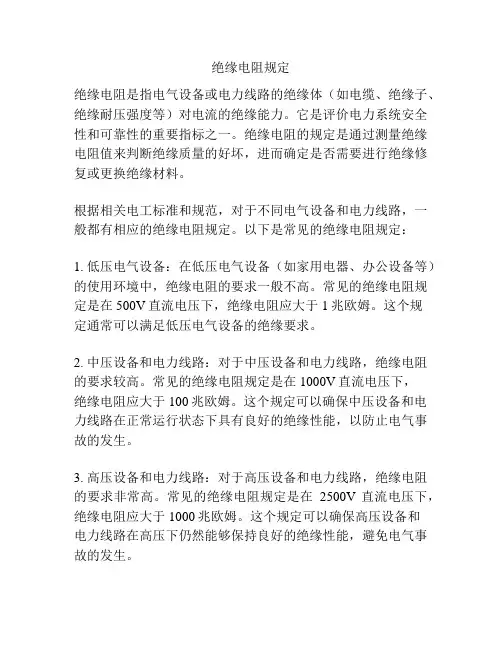

绝缘电阻规定
绝缘电阻规定绝缘电阻是指电气设备或电力线路的绝缘体（如电缆、绝缘子、绝缘耐压强度等）对电流的绝缘能力。
它是评价电力系统安全性和可靠性的重要指标之一。
绝缘电阻的规定是通过测量绝缘电阻值来判断绝缘质量的好坏，进而确定是否需要进行绝缘修复或更换绝缘材料。
根据相关电工标准和规范，对于不同电气设备和电力线路，一般都有相应的绝缘电阻规定。
以下是常见的绝缘电阻规定：1. 低压电气设备：在低压电气设备（如家用电器、办公设备等）的使用环境中，绝缘电阻的要求一般不高。
常见的绝缘电阻规定是在500V直流电压下，绝缘电阻应大于1兆欧姆。
这个规定通常可以满足低压电气设备的绝缘要求。
2. 中压设备和电力线路：对于中压设备和电力线路，绝缘电阻的要求较高。
常见的绝缘电阻规定是在1000V直流电压下，绝缘电阻应大于100兆欧姆。
这个规定可以确保中压设备和电力线路在正常运行状态下具有良好的绝缘性能，以防止电气事故的发生。
3. 高压设备和电力线路：对于高压设备和电力线路，绝缘电阻的要求非常高。
常见的绝缘电阻规定是在2500V直流电压下，绝缘电阻应大于1000兆欧姆。
这个规定可以确保高压设备和电力线路在高压下仍然能够保持良好的绝缘性能，避免电气事故的发生。
需要注意的是，绝缘电阻规定不仅仅是一个数值，还包括对测量方法和条件的详细描述。
测量绝缘电阻时需要使用特定的测试仪器，并按照规定的方法和条件进行测量。
另外，绝缘电阻的规定也会随着不同地区、不同时间的电工标准和规范的更新而有所变化，所以在实际操作中需要参考最新的规定。
绝缘电阻的规定是防止电气事故和保障电力系统安全性的重要措施。
定期对电气设备和电力线路进行绝缘电阻测试，并按照规定的数值进行维护和绝缘修复，可以有效预防绝缘击穿和漏电等问题的发生，确保电力系统的稳定运行。
绝缘电阻测试标准
绝缘电阻测试标准绝缘电阻测试是电气设备和电气安全领域中非常重要的一项测试。
它的主要目的是检测设备或电气系统中的绝缘性能，以确保设备在正常运行时能够有效地隔离电气部件，防止电气设备发生漏电或短路等故障，从而保障人身安全和设备的正常运行。
在进行绝缘电阻测试时，需要遵循一定的测试标准，以确保测试结果的准确性和可靠性。
以下是一些常见的绝缘电阻测试标准及其要点：1. 测试对象的准备。
在进行绝缘电阻测试之前，需要对测试对象进行充分的准备工作。
首先要确保被测试设备处于断电状态，并且已经完全停止运行。
其次，需要对设备进行外部清洁，以确保测试夹具与被测物件之间的接触良好，避免因接触不良而导致测试结果不准确。
2. 测试仪器的选择。
在进行绝缘电阻测试时，需要选择适当的测试仪器。
常见的测试仪器包括绝缘电阻测试仪、万用表等。
在选择测试仪器时，需要考虑被测设备的电压等级、绝缘电阻的范围等因素，以确保测试仪器的测量范围和精度符合要求。
3. 测试方法和步骤。
在进行绝缘电阻测试时，需要严格按照测试标准规定的方法和步骤进行。
通常情况下，测试步骤包括接地测试、绝缘电阻测试、极性测试等。
在测试过程中，需要注意测试仪器的接线方式、测试时间、环境温度等因素，以确保测试结果的准确性和可靠性。
4. 测试结果的判定。
在进行绝缘电阻测试后，需要对测试结果进行判定。
通常情况下，测试结果会根据测试标准规定的要求进行判定，例如绝缘电阻值是否符合标准要求、是否存在漏电现象等。
根据测试结果的判定，可以对被测设备进行合格或不合格的评定，并采取相应的措施。
总之，绝缘电阻测试是电气设备和电气安全领域中非常重要的一项测试。
在进行测试时，需要严格遵循测试标准，确保测试结果的准确性和可靠性。
只有这样，才能有效地保障人身安全和设备的正常运行。
如何判断电气线路和设备的绝缘电阻是否符合标准
如何判断电气线路和设备的绝缘电阻是否符合标准2014-04-09华力特电气高压试验电力抢修维保判断电气线路和设备的绝缘电阻是否符合标准如下：不同的线路和设备，对其绝缘电阻有不同的要求。
一般来说，高压较低压要求高，新设备较老设备要求高，移动设备较固定设备要求高。
以下几种主要线路和设备的绝缘电阻如果不低于所列值，则可判定它们的绝缘电阻符合标准：（1）新装或大修后的低压线路和设备，其绝缘电阻不低于0.5兆欧；运行中的线路和设备，平均每伏工作电压的绝缘电阻不低于1000欧（对于潮湿场所的线路和设备，允许降低为500欧）。
（2）携带式电气设备的绝缘电阻不低于2兆欧。
（3）配电盘二次线路的绝缘电阻不低于1兆欧（在潮湿环境允许降低为0.5兆欧）。
（4）10千伏高压架空线路每个绝缘子的绝缘电阻不低于300兆欧；35千伏及以上者不低于500兆欧。
（5）运行中的6～10千伏和35千伏电力电缆的绝缘电阻分别不低于400～1000兆欧和600～1500兆欧（干燥季节取较大值，潮湿季节取较小值）。
（6）高压电气设备的吸收比大于1.3（从开始测量绝缘电阻算起，第60秒的绝缘电阻与第15秒的绝缘电阻之比，称为吸收比；吸收比越大，设备的绝缘性能越好）。
（7）电力变压器的绝缘电阻不低于出厂时的75%，或不低于表中的所列值。
行比较而得出的。
由于不同长度的试样电缆有不同的绝缘电阻值，为了统一尺度，国家标准规定换算到1km。
换算公式为：RL=RXL。
：式中：RL--每千米电缆绝缘电阻的换算值，MΩ‧kmRX--试样电缆的绝缘电阻值，MΩL--试样电缆的有效测量长度，km例如：试样电缆长10m，绝缘电阻测量结果为22400MΩ，则此电缆RX=22400×0.01=224(MΩ‧km)。
需要指出的是：上述换算公式仅为换算需要而制订的，并不表示绝缘电阻和长度成线性反比例关系。
例如：电缆测试报告中RX为224MΩokm，则500m长度时不能认为绝缘电阻是448MΩ(224÷0.5)。
检查电气设备的绝缘性能
检查电气设备的绝缘性能引言电气设备的绝缘性能是指设备内部电气元件和外部电路之间的绝缘层的质量。
良好的绝缘性能对于保障电气设备的正常运行和安全使用非常重要。
本文将介绍绝缘性能的检查方法和注意事项。
检查绝缘性能的目的•确保电气设备的正常工作•预防漏电和电击事故的发生•保护设备和人员的安全检查绝缘性能的方法1. 使用绝缘电阻测试仪器使用绝缘电阻测试仪器可以测量电气设备绝缘电阻值，从而评估绝缘性能的好坏。
常用的测试仪器有绝缘电阻测试仪和绝缘电压测试仪。
1.1 绝缘电阻测试仪绝缘电阻测试仪是测量电气设备绝缘电阻的主要设备。
测试时，将测试仪的正负极分别连接到设备的两个绝缘层，然后进行测试。
通常，测试仪会显示一个电阻值，用来评估绝缘性能的好坏。
1.2 绝缘电压测试仪绝缘电压测试仪是测量电气设备绝缘电压的设备。
测试时，将测试仪的输出端与设备的绝缘层连接，然后进行测试。
测试仪会输出一个电压值，用来评估绝缘性能的好坏。
2. 观察设备的外观除了使用测试仪器进行检测外，还可以通过观察设备的外观来初步评估绝缘性能的好坏。
以下是一些常见的观察点：•检查设备外壳是否有明显的损伤或破裂，若有应及时修复或更换。
•检查设备的绝缘层是否完整，无明显的裂纹或脱落。
若有损坏，应维修或更换绝缘材料。
•检查设备的标识牌和标志是否清晰可见，否则应予以修复或更换。
3. 进行定期维护和保养绝缘性能好坏的长期维持与设备的定期保养和维护密切相关。
以下是一些常见的维护措施：•清洁设备表面，确保无灰尘和污垢积聚。
•保持设备远离湿度较高的环境，避免绝缘材料受潮或损坏。
•定期进行绝缘阻抗测试，如发现异常，及时进行维修或更换。
•定期检查设备连接线路，确保紧固可靠，无松动或破损。
注意事项•在进行绝缘性能测试和维护时，务必遵循相关的操作规程和安全操作规范。
•在测试绝缘电阻和绝缘电压时，应保证设备处于停电状态，以免发生电击或其他意外事故。
•在维护设备时，应使用合适的工具和设备，以防损坏设备或造成人身伤害。
绝缘电阻测量标准
绝缘电阻测量标准
一、绝缘电阻测量标准概述
绝缘电阻测量标准是评估电气设备绝缘性能的重要方法之一。
通过测量绝缘电阻值，可以判断电气设备在承受电压时的绝缘性能，以及设备在运行过程中的稳定性和安全性。
本标准规定了绝缘电阻测量的基本原理、测量仪器、测量方法、测量步骤、判定标准以及测量结果分析等。
二、测量原理
绝缘电阻测量是基于电介质在施加电压下的电流特性。
当电压作用于电介质时，电流会通过电介质，产生泄漏电流。
泄漏电流的大小与电介质的绝缘性能有关。
因此，通过测量泄漏电流可以评估电介质的绝缘性能。
三、测量仪器
绝缘电阻测量仪器通常采用兆欧表（Megger）。
兆欧表是一种高压直流电源与电流表组合而成的仪表，可以测量绝缘电阻并显示泄漏电流的大小。
根据被测设备的工作电压和测量范围，选择合适的兆欧表。
四、测量方法
1.分别测量设备的导体与地之间的绝缘电阻（A-E）、导体与导体之间的绝缘
电阻（B-C）以及导体与另一接地导体之间的绝缘电阻（C-E）。
2.对于电机、变压器等具有绕组的设备，应分别测量各绕组之间的绝缘电阻。
3.对于大型设备或高空作业，应采用辅助接地棒或导线将兆欧表的接地端子
连接到设备的外壳或大地。
4.测试前应将被测设备断电，并进行外观检查，确保无损坏和污垢。
5.将兆欧表与被测设备正确连接，并按照兆欧表的说明书进行操作。
6.读取绝缘电阻值并记录。
7.将测试结果与判定标准进行比较，评估设备的绝缘性能。
8.对于不合格的设备，应进行维修或更换。
9.测试完成后，应将测试结果整理成报告并存档。
绝缘电阻值国标
绝缘电阻值国标（最新版）目录1.绝缘电阻值的定义和重要性2.我国绝缘电阻值的国家标准3.绝缘电阻值的测量方法和设备4.绝缘电阻值在电气设备中的应用5.绝缘电阻值的国家标准对电气设备的影响正文一、绝缘电阻值的定义和重要性绝缘电阻值是指在规定的电压和温度下，电气设备或材料的绝缘材料对电流的阻碍能力。
绝缘电阻值是衡量绝缘材料质量和绝缘性能的重要指标，对于保证电气设备的正常运行和人身安全具有重要意义。
二、我国绝缘电阻值的国家标准我国对绝缘电阻值有着严格的国家标准。
根据 GB/T 16927.1-2011《高电压试验技术第 1 部分：通用试验方法和要求》规定，绝缘电阻值的国家标准分为三个等级：I 级、II 级和 III 级。
其中，I 级绝缘电阻值适用于高压电气设备，II 级适用于中压电气设备，III 级适用于低压电气设备。
三、绝缘电阻值的测量方法和设备绝缘电阻值的测量方法有多种，常见的有直流电压法、交流电压法、兆欧表法等。
其中，直流电压法是最常用的测量方法。
测量设备主要包括兆欧表、高压试验仪等。
四、绝缘电阻值在电气设备中的应用绝缘电阻值在电气设备中具有广泛的应用，主要体现在以下几个方面：1.保证电气设备的安全运行。
绝缘电阻值是衡量绝缘材料质量和绝缘性能的重要指标，对于保证电气设备的正常运行和人身安全具有重要意义。
2.评估绝缘材料的使用寿命。
绝缘电阻值可以反映绝缘材料的损耗程度，对于评估绝缘材料的使用寿命具有重要作用。
3.检测电气设备的绝缘状况。
通过对电气设备的绝缘电阻值进行定期检测，可以及时发现绝缘故障，确保电气设备的安全运行。
五、绝缘电阻值的国家标准对电气设备的影响绝缘电阻值的国家标准对电气设备具有重要影响。
首先，国家标准规定了不同电压等级电气设备的绝缘电阻值要求，为电气设备的设计和生产提供了技术依据。
其次，国家标准对绝缘电阻值的测量方法和设备进行了规定，保证了测量结果的准确性和可靠性。
最后，国家标准对绝缘电阻值的检测周期和检测方法进行了明确，有利于确保电气设备的安全运行和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何判断电气设备绝缘电阻是否符合规定值
不同的电气设备，其对绝缘电阻的要求也不一样。
以下几种主要设备的绝缘电阻如不低于所列值，就可判断它们的绝缘电阻符合要求。
(1)电力变压器。
其绝缘电阻不低于出厂时的70%或不低于表所列值。
表电力变压器绝缘电阻的正常值M Q
(2)新装或大修后的电气设备，其绝缘电阻大于或等于0.5M Q,平均每伏工作电压绝缘电阻大于或等于1MQ。
(3)携带式电气设备的绝缘电阻大于或等于2MQ。
(4)10kV 高压架空线路每个绝缘子的绝缘电阻大于或等于
300M D; 35kV及其以上大于或等于500MQ。
