数字电视的主要测量技术指标03716
有线电视系统主要技术指标要求与测量
返回首页
返回首页 2.5.3 HFC网络下行传输系统主要技术参数要求
HFC网络应符合GY/T 106-1999的技术要求，测量方法应 符合GY/T 121-1995的有关规定。除此之外， HFC网络输
出口的指标还应该符合GY_T_221-2006_有线数字电视系统
技术要求和测量方法的技术要求。 GY/T 106-1999有线电视广播系统技术规范 系统主要技术参数要求（见表2－9 ） 下行传输
2.3.5 幅度不平衡
返回首页
由于I，Q调制部分正交载波幅度的不平衡度造成星座图 I/Q两轴增益不一致，从而造成接收符号脱离理想星座点，
接收星座图变成长方形装，使MER和BER指标下降，通常是
QAM调制器造成这个问题。
返回首页
2.3.6 正交不平衡
返回首页
正交度是指接收星座I，Q轴角度是否是90℃。由于I，Q 调制部分正交载波相位正交性差，造成接收星座图有正方
PS
2.1.2 视频信号的技术指标
返回首页
返回首页
（3） 微分相位 微分相位（ DP）定义为，当电视信号的亮度变化时，其
上所叠加的色度信号相位相对于色同步信号相位发生变化
的最大值，用度（0）表示。
返回首页
（2）微分增益 微分增益（ DG ）定义为，当电视信号的亮度变化时，其
上所叠加的色度信号幅度相对于色同步信号幅度发生变化
2.2.3调制误差率（MER）
返回首页
MER（Modulation Error Ratio）定义原理如图所示。 理想符号矢量幅度的平方和除以实际符号误差矢量幅度的
平方和，计算的结果取对数以dB表示，定义为MER。
返回首页
2.2.4 误差矢量幅度（EVM）
浅析数字电视发射机测量指标
浅析数字电视发射机测量指标随着数字电视快速发展，人们已经不仅仅单纯满足收看数字电视节目而是越来越重视数字电视的质量，数字电视质量的好坏很大程度取决于发射机指标是否达到正常标准。
因此对数字电视发射机指标进行了解显得非常重要。
一、带肩比带肩比是数字电视发射机重要指标之一，它是用来描述发射机功放的线性指标。
数字发射机在一个8MHz射频带宽内，采用OFDM多载波的调制方式，载波信号经过放大器后在频道外的互调产物为连续频谱，这时频道外连续频谱在频道附近会产生“肩”部效应，这就是常说的带肩。
带肩比是指：信号的中心频点功率值与偏离信号中心的载波外的某点功率的比值。
每个电视频道采用8MHz带宽, 带肩比规定：信号频率中心的功率与偏离中心±4.2MHz处的功率比值。
数字发射机采用OFDM多载波的调制方式，信号的峰均比非常高，对发射机功放的线性要求也就比较高，功放线性越好，带肩比也就越高，数字电视发射机实际测试过程中带肩比一般要求≥36dB。
数字电视发射机中，功放是其主要的非线性器件，其效率和线性是一对矛盾。
通常为了提高功放效率，功放会表现出较强的非线性。
这种非线性将会造成信号的畸变，使信号的输出频谱发生变化，产生带内、外干扰，反映在频谱上就是带肩比较差。
要提高带肩比有功率回退和非线性校正两种办法。
但是为了满足非线性失真指标，采用功率回退的办法，操作上不现实，功率回退会增加功放管数量，降低发射机的效率，发射机的性价比也就不高。
目前较多的使用非线性校正技术来提高功放的线性指标。
功放的非线性预校正技术包括前馈法、反馈法与预失真方法, 其中数字基带预失真由于其实现简单、灵活，是现在普遍采用的一种校正方式。
图一：-4.2MHz带肩图图二：+4.2MHz带肩图二、调制误码率（MER）MER是对叠加在数字调制信号上的失真的对数测量结果。
MER受多种因素的影响，包括载噪比、突发脉冲、各种失真以及偏移量对信号造成的损伤。
数字电视测试中的几个测试指标的辨析
数字电视测试中的几个测试指标的辨析一、数字电视信号平均功率和模拟电视信号峰值电平的区别模拟电视信号具有单极性、不对称的特点，即电视信号有一个固定的黑色参考电平，比黑色亮的信号处在黑色电平线的一边，而同步脉冲则处在另一边。
用这种单极性调制载波时，会出现两种情况，一是当亮度增加时载波幅度增大，称为正极性调制。
另一种是当亮度增加是载波幅度减小，称为负极性调制。
正极性调制时，同步脉冲始终对应着发射功率的最小值，而负极性调制时，同步脉冲却对应着发射功率的最大值。
负极性调制由于具有受干扰小等优点，我国和世界上大多数国家都采用负极性调制。
有线电视对模拟信号电平的测量，是用频谱分析仪在规定的带宽（300KHz）对模拟电视信号的同步脉冲的峰值电平进行测量，并以此作为判别模拟电视信号强弱的测量标准。
因为这里集中了信号在频道内的主要能量（超过98%），所以我们可以认为对于载波同步脉冲的测量可以代表信号在测量频道内的电平值。
所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。
数字电视信号信道的功率也不随内容的变化而随机变化。
噪声信号的最大响应与噪声信号的功率没有关系。
因为数字信号也是以噪声的形式出现，但它更像是随机加入到分析仪检测仪中的一组组脉冲，所以采用平均值作为功率系数更有价值。
数字电视信号的平均功率电平也称作信道功率，这与模拟电视电平是完全不同的概念。
二、为什么不能用模拟场强仪测量数字信号电平广播电视工程师通常用场强仪测量来测量模拟电视信号的电平，现在各地开始开通数字电视，工程师希望用自己手中的模拟场强仪来测量数字电视信号的电平。
我们说不能用模拟场强仪来测量数字信号的电平，原因有以下几点：（１）模拟场强仪测量电平是用一定带宽的滤波器去测量模拟信号的峰值电平。
精选数字电视显示设备性能的测量方法
（2）按观看的光学方式 a、直视式显示器 CRT显示器、PDP显示器、LCD显示器、OLED显示器、 SED显示器、 LED显示器 等。 b、投影式显示器 - 前投影式显示器，包括有： LCD 投影显示器、LCOS投影显示器 DLP投影显示器 - 背投影式显示器，包括有： LCD 背投影显示器、LCOS背投影显示器 DLP背投影显示正在制定的标准GB/Txxxxx-xxxx 地面数字电视接收机通用技术条件GB/Txxxxx-xxxx 地面数字电视接收机测量方法 GB/Txxxxx-xxxx 地面数字电视接收器通用技术条件GB/Txxxxx-xxxx 地面数字电视接收器测量方法 GB/Txxxxx-xxxx 数字电视接收设备测试信号规范 GB/Txxxxx-xxxx 数字电视标准码流分析仪技术规范 GB/Txxxxx-xxxx 地面数字电视数字视频接口技术规范GB/Txxxxx-xxxx 地面数字电视标准测试发射机技术规范GB/Txxxxx-xxxx 地面数字电视标准测试接收机测量方法GB/Txxxxx-xxxx 地面数字电视音视频同步性技术要求和测量方法 GB/Txxxxx-xxxx 地面数字电视亮度与色差信号时间差技术要求和测量方法GB/Txxxxx-xxxx 数字电视机道分离测量方法GB/Txxxxx-xxxx 地面数字电视调谐器技术要求和测量方法 GB/Txxxxx-xxxx 数字电视机道分离技术规范
4、数字电视接收显示设备SJ/T 11157-1998 广播电视接收机测量方法 第2部分：伴音通道电性能测量 一般测量和单声道测量方法SJ/T 11335-2006《卫星数字电视接收器测量方法》 SJ/T 11334-2006《卫星数字电视接收器通用规范》SJ/T 11338-2006《数字电视液晶背投影显示器通用规范》SJ/T 11339-2006《数字电视等离子体显示器通用规范》SJ/T 11340-2006《液晶前投影机通用规范》SJ/T 11341-2006《数字电视阴极射线管背投影显示器通用规SJ/T 11342-2006《数字电视阴极射线管显示器通用规范》SJ/T 11343-2006《数字电视液晶显示器通用规范》SJ/T 11344-2006《数字电视液晶背投影显示器测量方法》SJ/T 11345-2006《数字电视阴极射线管显示器测量方法》SJ/T 11346-2006《电子投影机测量方法》SJ/T 11347-2006《数字电视阴极射线管背投影显示器测量方法》SJ/T 11348-2006《数字电视平板显示器测量方法》

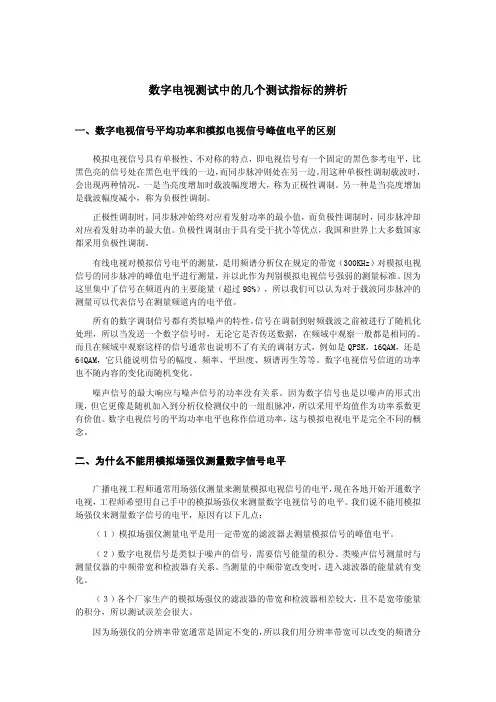

数字电视测试中的几个测试指标的辨析
数字电视测试中的几个测试指标的辨析一、数字电视信号平均功率和模拟电视信号峰值电平的区别模拟电视信号具有单极性、不对称的特点，即电视信号有一个固定的黑色参考电平，比黑色亮的信号处在黑色电平线的一边，而同步脉冲则处在另一边。
用这种单极性调制载波时，会出现两种情况，一是当亮度增加时载波幅度增大，称为正极性调制。
另一种是当亮度增加是载波幅度减小，称为负极性调制。
正极性调制时，同步脉冲始终对应着发射功率的最小值，而负极性调制时，同步脉冲却对应着发射功率的最大值。
负极性调制由于具有受干扰小等优点，我国和世界上大多数国家都采用负极性调制。
有线电视对模拟信号电平的测量，是用频谱分析仪在规定的带宽（300KHz）对模拟电视信号的同步脉冲的峰值电平进行测量，并以此作为判别模拟电视信号强弱的测量标准。
因为这里集中了信号在频道内的主要能量（超过98%），所以我们可以认为对于载波同步脉冲的测量可以代表信号在测量频道内的电平值。
所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。
数字电视信号信道的功率也不随内容的变化而随机变化。
噪声信号的最大响应与噪声信号的功率没有关系。
因为数字信号也是以噪声的形式出现，但它更像是随机加入到分析仪检测仪中的一组组脉冲，所以采用平均值作为功率系数更有价值。
数字电视信号的平均功率电平也称作信道功率，这与模拟电视电平是完全不同的概念。
二、为什么不能用模拟场强仪测量数字信号电平广播电视工程师通常用场强仪测量来测量模拟电视信号的电平，现在各地开始开通数字电视，工程师希望用自己手中的模拟场强仪来测量数字电视信号的电平。
我们说不能用模拟场强仪来测量数字信号的电平，原因有以下几点：（１）模拟场强仪测量电平是用一定带宽的滤波器去测量模拟信号的峰值电平。
PPT5-7数字有线电视的主要技术指标
载波电平应为47～67 dBμ V
3
系统输出口频道间电平差
相邻频道 间载波电 平差
系统输出口 频道间载波 电平差（dB）
：一般应小于（或等于）3dB。对 数字频道，这些指标完全适合，同 时数字频道与相邻模拟频道间最大 电平差为≤13 dB。
：根据我国行业标准GY/T 106-1999规定， 在系统输出口上，被分配的任意频道之间的 载波电平差小于（或等于）10dB，在任意 60MHz频率范围内，载波电平差小于（或 等于）8dB。如果这些电平的差值较大，则 载波电平大的频道可能对电平小的频道产生 非线性干扰。
(RMS)功率。 数字电视用信道峰值功率来衡量，而用平均功率来表示本频道的功率。 数字电视信号的平均功率电平与模拟电视电平是完全不同的概念。 数字信号电平在频谱仪上不是由测量仪器直接读出，而是要考虑等效信 号带宽、仪器的分辨带宽和修正系数，然后计算得出，所以具体的数字 信号电平还与符号率、QAM调制数有关。 一般规定数字信号载波电平应比模拟图像载波电平低10dB。数字信号
的影响在星座图上表现为星座点轨迹围绕这I---Q平面的原点旋转。
QAM调制是载波抑制调制方式，如果调制部分载波泄漏到输出单元， 就会造成接收问题。如果载波抑制差，星座图表现为接收星座点整体平
移，脱离理想星座位置，相当于星座上加直流偏置效果。
10
典型压缩标准
相干干扰信号对星座图的影响
相位噪声对星座图的影响
《广电网络工程综合实训》 课程
数字有线电视的 主要技术指标
目 录
01 02
03 04 05
数字信号电平
系统输出口频道间电平差 调制误差率（MER） 载噪比 误差矢量幅度（EVM） 比特误码率（BER） 星座图与各种干扰表现
数字电视的主要测量技术指1
数字电视的主要测量技术指标（二）2008-08-12 12:24 来源: 作者：网友评论 0 条浏览次数 4741.1.1.调制误差率（MER）MER（Modulation Error Ratio）其中，I和Q是理想的QAM接收机相位图中的数据点，δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差，N是在数据抽样中捕获的点数。
上式中的N是数据抽样的大小，他一般比相位图中的点数多，为了能捕获到具有代表性的抽样。
换句话说，它是测量由任何损伤合法设计与理想的相位图点的位置相比的道德不理想导致的相位图族的变化。
MER变化缓慢，随着干扰的增大，当出现误码率时，MER变化很快。
在测量时，矢量分析仪首先对被测量数字调制信号进行接收和采样，调整信号经解调后于基准矢量信号进行比较。
被测矢量信号与基准矢量信号之间的差矢量信号被称为误差矢量信号，有误差矢量信号中既包含幅度误差信息，也包含相位误差信息。
在干扰小的时候MER可以被认为是信噪比测量的一种形式，它将精确表明接收机对信号的解调能力，因为它不仅包括高斯噪声，而且包括接收星座图上所有其它不可校正的损伤。
如果信号中出现的有效损伤仅仅是高斯噪声，那么MER等于S/N。
1-1 MER的原理示意图图MER的经验门限值对于64QAM为23.5dB，对于256QAM为28.5dB，低于此值，星座图将无法锁定。
另外对不同的部分MER的指标也存有一些经验值：在前端>38dB，分前端>36dB，光节点>34dB，用户>26dB。
1.1.2.误差矢量幅度（EVM）和MER相关的参数是误差矢量幅度（EVM），它的定义为Smax是M相QAM相位图最远状态的矢量的幅度。
其中δI和δQ是由损伤引起的接收的数据点和理想的QAM相位图的点的误差，N是在数据抽样中捕获的点数。
EVM是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离，是“误差信号矢量”与“最大信号幅度”之比，表达为RMS百分比值。
数字电视信号测试要点
数字电视信号测试要点数字电视信号采用QAM调制方式，没有图像载波电平可取，无峰值，整个限定的带宽内是平顶的。
所以，QAM数字频道的电平是用被测频道信号的平均功率来表达的，称为数字频道平均功率。
在用户端电缆信号系统出口处要求：信号电平为47～67 dBμV〔比模拟电视信号的要求低10 dB〕，数字相邻频道间最大电平差为≤3 dB,数字频道与相邻模拟频道间最大电平差为≤13 dB。
测量的方法是对整个频道进行扫描、抽样，每一个随机抽样点的功率也是随机分布的，所以把每一个抽样点的功率值取平均。
这种测量功能是模拟电平场强仪不具备的，数字电视对线路的要求是阻抗匹配〔标称特性阻抗75Ω〕。
信号电平用户输出口在45～75DBμV左右〔用数字场强仪测量〕。
数字电视对信号电平的要求有一个门限效应，当信号低于门限值则无任何画面，当满足门限范围，就会有相当清晰的画面，当在门限值上下摆动时，就会出现停顿的马赛克现象。
数字电视的几项重要指标及其使用方法：一、测量误码率〔BER〕及其方法数字电视信号是离散的信号，接收到的数字电视信号要么是稳定、清晰的图像，要么就是中断〔包括马赛克〕。
信号的这种变化，只与传输的误码率有关，所以把误码率作为衡量系统信号质量劣变程度的最重要的指标。
在RS解码前的TS流的误码率规定为不劣于1×10E -4，其他参数〔如载噪比、调制误差率、噪声容量〕的限额值都是为了保证该误码率的。
比特误码率值高于1×10E -3〔临界点〕就无法正常收看数字电视，标准值为1×10E -9，BER值越低代表更好的传输质量。
1×10E -3的意思：相当于1000个里面有1个误码无法收看2×10E -4的意思：相当于10000个里面有2个误码无法连续正常收看3×10E -7的意思：相当于1000万个里面有3个误码正常收看1×10E -9的意思：相当于10亿个里面有1个误码优二、载噪比及其测量方法载噪比C/N是指已调制信号的平均功率与噪声的平均功率之比，载噪比中的已调制信号的功率包括了传输信号的功率和调制载波的功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电视的主要测量技术指标（一）
2008-08-12 11:55 来源: 作者：网友评论 0 条浏览次数 821 我们要准确把握数字电视传输网络质量的好坏，应该分三步。
第一步：对平均功率，MER,BER这三个指标进行测量。
第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数，找出问题原因。
调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。
其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后，自适应均衡器附近.
第三步：利用星座图进行逐级排查。
当然我们一般的测试工作只需要做第一步就可以，当网络有问题的时候做第二，三步；而且绝大多数时候我们第二，三步是同时进行的。
建议即使网络正常也因该定时在网络前端执行第二，三步操作便于防范问题于未然。
1.1.1.平均功率
1.1.1.1.数字信号电平和模拟信号电平的区别
因为模拟电视图像内容是通过幅度调制来传送的，图像的内容是随时变化的，所以模拟电视的信道的功率取决于图像内容，根据图像的内容的不同，信道功率不断的变化。
由于模拟电视行/场同步脉冲电平相对稳定，故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性，信号在调制到射频载波之前被进行了随机化处理，所以当发送一个数字信号时，无论它是否传送数据，在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式，例如是QPSK，16QAM，还是64QAM，它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。
因为数字信号也是以噪声的形式出现，但它更像是随机加入到分析仪检测仪中的一组组脉冲，所以采用平均值作为功率系数更有价值。
因为数字电视信号的信道功率相对稳定，不随内容而随机变化，所以数字电视用信道平均功率来表示本频道的功率。
数字电视信号的平均功率电平也称作信道功率，这与模拟电视电平是完全不同的概念。
数字信号的功率不能用峰值功率测量来完成，因为信道功率是和带宽有关的，带宽越宽，信道的平均功率越高。
数字信号载波功率是正确接收的关键性因素之一，适当提高数字信号载波电平就可较大地提高抗干扰的能力。
1.1.1.
2.数字信号电平的测量方法
当用DVB-C描述QAM信号和用DVB-S描述QPSK信号时，都称调制的RF/IF信号为“载波”（C），主要是把它与来自用作有关基带解调“信号”（S）相区别。
严格的说把数字信号描述为“载波”是不正确的，因为QPSK，QAM 调制是抑制载波的调制机制。
然而，工程师们继续使用“载波”作为该参数的称呼，特别是谈论“载”噪比时。
其实载波说成像要信息功率更为恰当，确切的说应为RF/IF功率，是调制RF/IF信号的总功率。
1.1.1.3.数字调制信号的测量方法不同于模拟信号的原因
（1）在数字调制信号中不出现载波（使用QPSK调制的DVB-S和使用QAM 调制的DVB-C系统），或是有上千个载波（使用OFDM调制的DVB-T系统），所以不能测量载波。
（2）带内的调制信号有平坦的频谱，非常类似于噪声。
如果从频谱以上观察，则数字调制信号的频谱像噪声一样充满整个频道。
（3）影响接收信号质量的参数与解码和误码校正前由通道（噪声，幅度和相位不等，回波等）引入的比特和字误差有关。
（4）数字信号本身具有峭壁效应，不同于模拟信号。
信号电平定义为在有效带宽内所选射频和中频信号的均方根值（RMS）功率。
它是用热功率传感器或频谱仪在前端输出口和系统输出口进行测量所得。
用热功率探头测量时必须没有任何其它信号（包括噪声）。
在多信号系统中，也就是CATV网络，但频道的RF/IF功率需要进行频率选择，因此必须使用在热功率表前增加了频道滤波器并具有频带功率测量功能的频谱分析仪或测量接收机进行测量。
数字传输的峰值功率比平均功率高6-10dB，在有线同轴网络中为了防止放大器的压缩和互调干扰产物，要求通过调节峰值功率来降低平均传输功率，数字调制信号电平可比模拟调制信号电平低10dB左右。
图 1-1数字电视信号的频谱形状
图 1-2通道功率测量的画面。
