简述屋面雨水排水的方式及其组成
第四章建筑屋面雨水排水系统介绍
第四章
建筑屋面雨水排水系统
檐沟外排水系统
第四章
建筑屋面雨水排水系统
2）内排水系统分类 ①单斗和多斗雨水排水系统 按每根立管连接的雨水斗数量内排水系统可分为单 斗和多斗雨水排水系统两类。单斗排水系统一般不设悬 吊管，在多斗排水系统中，悬吊管将几个雨水斗和排水 立管连接起来。单斗系统较多斗系统排水的安全性好， 所以应优先采用单斗雨水排水系统。 ②敞开式和密闭式雨水排水系统 按排除雨水的安全程度，内排水系统分为敞开式和 密闭式两种排水系统。前者利用重力排水，雨水经排出 管进入普通检查井。
第四章
建筑屋面雨水排水系统
3）内排水系统布置和安装
①雨水斗 雨水斗是一种专用装置，设在屋面雨水由天沟进入 雨水管道的入口处。雨水斗有整流格栅装置，格栅的进 水孔有效面积是雨水斗下连接管面积的2～2.5倍，能迅 速排除屋面雨水。格栅还具有整流作用，避免形成过大 的漩涡，稳定斗前水位，减少掺气，并拦隔树叶等杂物， 整流格栅可以拆卸以便清理格栅上的杂物。 目前国内常用的雨水斗为65型、79型雨水斗、平蓖 雨水斗等。
第四章
建筑屋面雨水排水系统
第四章
建筑屋面雨水排水系统
②连接管 连接管是连接雨水斗和悬吊管的一段竖向短管。连 接管一般与雨水斗同径，连接管应牢固地固定在建筑物 承重结构(如桁架)上，管材可采用铸铁管或钢管。 多斗雨水排水系统中排水连接管应接至悬吊管上， 连接管宜采用斜三通与悬吊管相连。 变形缝两侧雨水斗的连接管，如合并接入一根立管 或悬吊管上时，应采用柔性接头。 ③悬吊管 悬吊管是悬吊在屋架、楼板和梁下或架空在柱上的 雨水横管。悬吊管连接雨水斗和排水立管，其管径不小 于连接管管径，也不应大于300mm。塑料管的坡度不小于
④立管
屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。
屋面雨水内排水系统由
屋面雨水内排水系统
屋面雨水内排水系统是一种常见的排水系统，主要用于将屋面雨水排出室外。
该系统主要由以下几个部分组成：
1.雨水斗：雨水斗是屋面雨水内排水系统的入口，它能够有效地收集屋面上
的雨水。
根据不同的设计需求，可以选择不同的雨水斗类型，如重力式、堰槽式和阻抗式等。
2.排水管道：排水管道是屋面雨水内排水系统的核心部分，它的作用是将收
集的雨水输送到室外。
根据不同的需求，可以选择不同的管道材料和规格，如铸铁管、PVC管和镀锌钢管等。
3.悬吊系统：悬吊系统是用来支撑和固定排水管道的，它能够确保管道在安
装和使用过程中保持稳定。
根据不同的建筑结构和设计需求，可以选择不同的悬吊方式，如吊架、支架和托架等。
4.雨水排放口：雨水排放口是屋面雨水内排水系统的出口，它能够将排出的
雨水排入下水道或其他合适的场所。
根据不同的需求，可以选择不同的排放口类型，如直排式、弯头式和堰槽式等。
总的来说，屋面雨水内排水系统是一个非常重要的建筑排水系统，它能够有效地排除屋面上的雨水，保证建筑物的安全和使用寿命。
在设计、安装和使用过程中，需要考虑到各种因素，如降雨量、建筑物结构、地理环境等，以确保系统的正常运行和使用效果。
4.1 屋面雨水排水系统
筑裙房屋的雨水应单独排放。阳台排水系统应单独设
臵，阳台雨水立管底部应间接排水。
天沟长度：40～50m，i=0.003
所谓天沟，是指屋面上在构造上形成的
排水沟，接受屋面的雨雪水。雨雪水沿天沟
流向建筑物的两端，经墙外的立管排到地面 或排到雨水道。 天沟设臵在两跨中间并坡向端墙（山墙、 女儿墙），外立管连接雨水斗沿外墙布臵。
天沟外排水
天沟
山墙 溢流口
泄压管 消能池 检查井
附图2
力流状态，屋面雨水的排水过程是一个虹吸排
水过程。
2、重力半有压流雨水系统：
设计水流状态为半有压流，系统的设计流 量、管材、管道布臵等考虑了水流压力的作用。
重力流排水
4.5L/s
DN100 DN100 DN100
雨水斗 立管 汇总管
DN100
DN100
DN100
DN160
DN200
Байду номын сангаас
27L/s
（1）单斗雨水排水系统：
悬吊管上只连接单个雨水斗的系统。 （2）多斗雨水排水系统： 悬吊管上连接多个雨水斗（一般不得多于 4个）的系统。 在条件允许的情况下，应尽量采用单斗排 水，以充分发挥管道系统的排水能力，单斗系 统的排水能力大于多斗系统。多斗系统的排水 量大约为单斗的80% 。
筑过长在结构中出现竖向裂缝，它一般不能防
止由于钢筋混凝土屋盖的温度变形和砌体的干
缩变形引起的墙体裂缝。
由此可见《砌体规范》的抗裂措施。主要是 针对干缩小、块体小的粘土砖砌体结构的，对 干缩大、块体尺寸比粘土砖大得多的混凝土砌
块和硅酸盐砌体房屋，基本是不适用的。

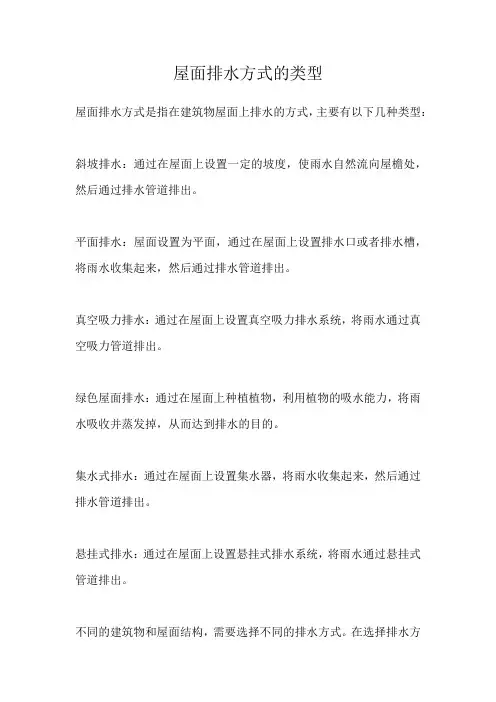

屋面排水方式的类型
屋面排水方式的类型
屋面排水方式是指在建筑物屋面上排水的方式，主要有以下几种类型：
斜坡排水：通过在屋面上设置一定的坡度，使雨水自然流向屋檐处，然后通过排水管道排出。
平面排水：屋面设置为平面，通过在屋面上设置排水口或者排水槽，将雨水收集起来，然后通过排水管道排出。
真空吸力排水：通过在屋面上设置真空吸力排水系统，将雨水通过真空吸力管道排出。
绿色屋面排水：通过在屋面上种植植物，利用植物的吸水能力，将雨水吸收并蒸发掉，从而达到排水的目的。
集水式排水：通过在屋面上设置集水器，将雨水收集起来，然后通过排水管道排出。
悬挂式排水：通过在屋面上设置悬挂式排水系统，将雨水通过悬挂式管道排出。
不同的建筑物和屋面结构，需要选择不同的排水方式。
在选择排水方
式时，需要考虑到排水效率、排水安全、排水成本等因素。
同时，还需要根据当地的气候和降雨情况，选择适合的排水方式。

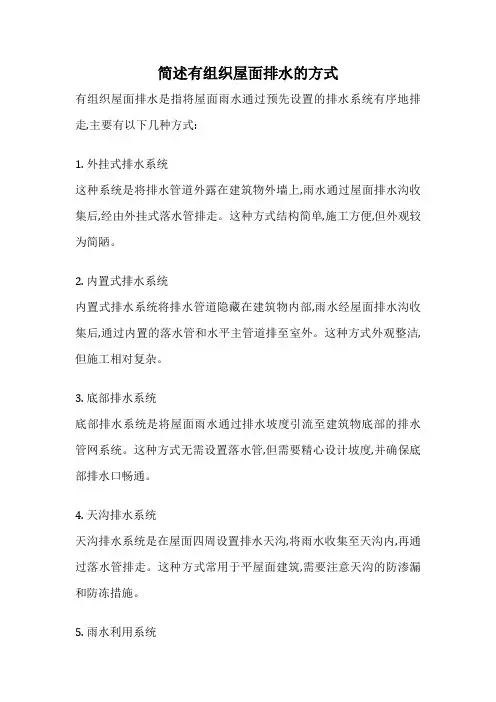

简述有组织屋面排水的方式
简述有组织屋面排水的方式
有组织屋面排水是指将屋面雨水通过预先设置的排水系统有序地排走,主要有以下几种方式:
1. 外挂式排水系统
这种系统是将排水管道外露在建筑物外墙上,雨水通过屋面排水沟收集后,经由外挂式落水管排走。
这种方式结构简单,施工方便,但外观较为简陋。
2. 内置式排水系统
内置式排水系统将排水管道隐藏在建筑物内部,雨水经屋面排水沟收集后,通过内置的落水管和水平主管道排至室外。
这种方式外观整洁,但施工相对复杂。
3. 底部排水系统
底部排水系统是将屋面雨水通过排水坡度引流至建筑物底部的排水管网系统。
这种方式无需设置落水管,但需要精心设计坡度,并确保底部排水口畅通。
4. 天沟排水系统
天沟排水系统是在屋面四周设置排水天沟,将雨水收集至天沟内,再通过落水管排走。
这种方式常用于平屋面建筑,需要注意天沟的防渗漏和防冻措施。
5. 雨水利用系统
随着节约用水理念的推广,一些建筑采用雨水利用系统,在排水系统中设置雨水收集池,将雨水收集起来用于绿化、冲厕等用途,实现雨水的合理利用。
以上是几种常见的有组织屋面排水方式,不同建筑可根据实际情况选择合适的排水系统,确保雨水能够顺利排走,避免积水对建筑物造成损坏。
屋面排水主要内容
屋面排水落水系统主要分为：外排水和内排水。
外排水：外排水是由天沟和雨水管组成的，降落到屋面的水沿屋面流到天沟，然后流到一定距离沿外墙设置的雨水管排到地面。
内排水：内排水是指屋面设计雨水斗，建筑物内部与雨水管道的雨水排水系统。
雨水管多用塑料管（PVC管）或镀锌铝管，断面多为圆形或长方形。
塑料管（PVC管）为长方形时，断面尺寸为63mm*86mm或者80mm*100mm。
镀锌铝管为长方形时，断面尺寸为50mm*80mm，60mm*80mm或者80mm*100mm。
根据降雨量和雨水管道的通水力，能确定1根雨水管间距，再根据屋面形状和面积确定屋塔雨水管间距。
根据经验民用建筑雨水管间距为8-16m。
一、外排水系统的组成外排水系统由天沟，雨水斗，接口器，转向器，引流器，雨水管组成。
降落到屋面的雨水，沿屋面流入天沟，经连接的雨水斗，接口器，转向器，雨水管，再经引流器排出。
二、外排水系统分类按每根立管益纳的雨水斗的个数.外排水系统分为单斗和多斗雨水排水系统两类。
单斗系统一般不设悬吊管，多斗系统中悬吊管将两供水设备的水斗和排水立管连接起来。
因为对单斗破水排水系统的水力工况已经作了一些研究，获得了初步认识，设计方法和参数比较可靠。
为了安全起见，在设计中宜采用单斗雨水排水系统。
三、外排水系统的布置和测算1、天沟又名雨水槽，檐沟，是用于收集屋面落水的汇水沟槽。
测算需要安装雨水槽长度等同于檐口走线长度的总和。
2、雨水斗是将雨水由天沟导入落水管的组件，先确定雨水斗的位置。
让雨水斗对准屋檐，使用水准仪使它保持平直。
安装前先将一雨水管引流器与雨水斗相连。
挤压雨水管引流器直至它完全嵌入雨水斗为止，然后将雨水槽滑入雨水槽内，雨水槽必须在雨水斗内自有滑动，以减少热胀冷缩的影响。
雨水斗数量测算，平均8到12米安装一个雨水斗。
3、引流器是用于雨水管前后转向用，转向器是用于雨水管左右转向使用，接口器用于雨水管和雨水管连接安装时，引流器，转向器，接口器，承插口小的一面朝水流方向，雨水管按顺水方向插入引流器，转向器，接口器小头插按顺水方向插入雨水管内并用4mm*30mm 不绣钢螺丝钉固定雨水管和引流连接部位，注：在每个配件承插口内应均匀抹上防水硅胶。
屋面雨水排水系统
屋面雨水排水系统屋面雨水排水方式屋面雨水排水系统分为外排水系统、内排水系统和混合排水系统。
一、雨水外排水系统1、檐沟外排水系统又称水落管排水系统或普通外排水系统，由檐沟、雨水斗及水落管（立管）组成。
雨水多采用屋面檐沟汇集，然后流入隔一定间距沿外墙设置的水落管排泄至地下沟管或地面。
适用于一般居住建筑、屋面面积较小的公共建筑和小型单跨厂房等建筑屋面雨布的排除。
水落管的布置间距应根据当地暴雨强度、屋面汇水面积和水落管的通水能力来确定。
据经验，一般为15~20m设一根DN100的水落管，其汇水面积不超过250m2。
阳台上的水落管可采用DN50。
2、天沟外排水系统天沟外排水即利用屋面构造上所形成的天沟本身容量和坡度，使雨雪水向建筑物两端（山墙、女儿墙方向）泄放，并经墙外立管排至地面或雨水管道。
由天沟、雨水斗、排水立管和排出管组成。
适用于长度不超过100m的多跨工业厂房，以及厂房内不允许布置雨水管道的建筑。
在工程实践中常采用天沟外排水的方式排除大型屋面的雨雪水，采用天沟外排水不仅能消除厨房内部检查井冒水的问题，而且具有节约投资、节省金属材料、施工简便，利于合理地使用厂房空间和地面以及为厂区雨水系统提供明沟排水或减少管道埋深等优点；但若设计不善或施工质量不良，会出现天沟翻水、漏水等问题。
天沟外排水，应以建筑的伸缩缝或沉降缝作为屋面分水线。
天沟的流水长度，应结合天沟的伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。
为防止天沟末端处积水，应在女儿墙、山墙上或天沟末端设置溢流口，溢流口比天沟上檐低50~100㎜。
立管直接排水至地面时，需采取防冲刷措施，在湿陷性土壤地区，不准直接排水，冰冻地区立管需采取防冻措施。
二、雨水内排水系统大屋面面积的工业在，尤其是屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，内跨屋面雨水用水落管排除有较大困难，因此必须在建筑物内部设置雨水管系统。
对建筑立面要求较高的建筑物，也应设置建筑雨水管系统；此外，高层大面积平屋顶民用建筑，特别是处于寒冷地带的此类建筑物，均应采用内排水方式。
