自进式锚杆施工方案
2、自进式锚杆（1）锚杆的安装1）按设计间距沿拱部开挖轮廓线标出锚杆位置；2）连接锚杆，做法是：先检查钻头、锚杆中孔有无异物堵塞，如有则清理干净，然后将钻头安装在锚杆的一端，再将凿岩机（TY28风枪）以套管连接在另一端；3）将锚杆的钻头对准掌子面上标出的钻位，对凿岩机供水、供风，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻碴堵塞凿岩机的水孔。
4）钻至设计深度后，用水或高压风清孔，确认畅通后卸下钻杆连接套，保持锚杆的外露长度10～15cm。
5）用孔帽装配套将孔口帽（止浆塞）通过锚杆外露端打入孔口30cm左右。
6）若锚杆需要加长，则用锚杆连接套将打入的锚杆与待接锚杆连在一起，然后继续钻进，直至设计深度。
（2）注浆为了保证注浆不停顿地进行，注浆前应认真检查注浆泵的状态是否良好，配件是否齐全；检查制浆的原材料是否齐备，质量是否合格。
注浆采用425号普通硅酸盐水泥，水灰比为1:1，注浆压力0.5～1.0MPa，初凝时间为1～2min，检查都无问题后，即可开始以下程序注浆：1）迅速将锚杆、注浆管及注浆泵用快速接头接好。
2）开动注浆泵注浆，直至浆液从孔口周边溢出或压力表达到设计压力值为止。
每根锚杆必须“一气呵成”。
3）一根锚杆完成后，迅速卸下注浆软管和锚杆接头，清冼后移至下一根锚杆使用。
若停泵时间较长，则在下根锚杆注浆前要放掉注浆管内残留的灰浆。
（3）施工中应注意的问题1）在施工过程中，钻机与掌子面需隔开一定距离，否则因向岩体注水太多，可能导致围岩塌滑。
2）在钻进过程中，最重要的是保证锚杆及钻头水孔的畅通，为此，需要注意水从钻孔中流出的情况，如发现水孔有堵塞的迹象，则将锚杆后撤50cm左右，经反复扫孔使水畅通，然后慢慢进尺，直至达到设计深度。
3）水泥浆严格按配合比配制，并随配随用，以免浆液在注浆管、泵中凝结。
4）注浆过程中若出现堵管现象，则及时清理锚杆、注浆软管和注浆泵；如果当时注浆泵的压力表显示有压，则应先卸压后拆接头进行处理。
自进式锚杆
自进式锚杆自进式锚杆是一种集钻进、注浆、锚固功能为一体的锚杆，能够保证在复杂地层（即破碎岩石地层和松散土层以及需要套管护壁钻进的地层）的锚固效果，具有可靠、高效，简便的特点。
自进式锚杆是一种集钻进、注浆、锚固功能为一体的锚杆，能够保证在复杂地层（即破碎岩石地层和松散土层以及需要套管护壁钻进的地层）的锚固效果，自进式锚杆具有可靠、高效，简便的特点。
1、钻进、注浆、锚固一体化，安装快捷简便。
2、不需要单独安装锚杆，也不需要套管护壁。
3、底部返浆结构，优化注浆效果，可改善围岩。
4、对于所有地层，安装方法基本相同。
5、多种形式的钻头适用于不同地层。
6、中控杆体既用于钻进冲洗又用于锚固注浆。
7、自进式锚杆杆体可任意切割和连接。
8、全厂波形螺纹杆体配垫板螺母，方便施加预应力。
9、自进式锚杆适合狭窄的工作场地。
1、将合金钻头与锚杆一端连接，自进式锚杆另一端连接上钎套、钎尾后再与台车或手持式钻机连接好。
自进式锚杆按设计的深度开始钻进，钻进时须加注冷却水。
（锚杆如需加长，自进式锚杆可用连接套进行连接，然后钻进）2、卸下钻机，将止浆塞套进杆体，并将其塞入孔内，准备注浆。
特殊情况入注浆压力过大或围岩太破碎，可用锚固剂封孔。
3、将快速注浆接头与锚杆尾端连接，注浆接头另一端与注浆机连接。
4、开动注浆机注浆，待注浆饱满且压力达到设计值时关机。
注浆压力根据设计参数和注浆机性能确定，灰沙比参考值1：0~1：1，水灰比参考值0.45~0.5：1.5、安装垫板和螺母，并旋紧螺母型号ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51外径（mm）￠25 ￠27 ￠28 ￠32 ￠38 ￠51抗拉强度（MPa）≥650齿高（mm） 1.5±0.1螺距（mm） 12.7±0.1螺纹方向左旋长度误差±1%最大钻进深度 12米以上备注：抗拉强度和长度均可根据客户设计要求制作。
自进式锚杆企标QHDH002-2005
ICS 91 060 01Q 70Q/HDH 杭州大华工程材料有限公司企业标准Q/HDH002——2005自进式锚杆2005-6-17发布 2005-6-17实施杭州大华工程材料有限公司发布前 言自进式锚杆主要用于铁路、公路隧道、水利、人防工程等地下工程支护锚固和各类特殊岩土工程的支护锚固。
本标准格式内容按GBT／1.1—2000标准化工作导则要求编写，产品质量要求结合本企业生产产品实际与用户需求而确定。
本标准首次发布：2003年6月17日本标准由杭州大华工程材料有限公司提出本标准由杭州大华工程材料有限公司起草自进式锚杆1 范围本标准规定了自进式锚杆的术语、要求、试验方法、检验规则、标志、包装、运输、储存。
本标准适用于杆体为金属材料的自进式锚杆。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T228 金属材料室温拉伸试验方法GB/T699 优质碳素结构钢GB/T8162 结构用无缝钢管3 术语、代号3.1 术语3.1.1 自进式锚杆中空锚杆体与钻头、止浆塞、垫板和螺母等附件构成、用于注浆锚固支护的组合。
3.1.2 中空锚杆杆体外表面有连续波形螺纹、可用连接套接长的中空杆体。
3.1.3 连接套接长中空锚杆体的连接件。
3.1.4 钻头具有钻进功能，安装在中空锚杆体顶端。
3.1.5 止浆塞防止砂浆从锚孔流失的封堵装置。
3.1.6 垫板把锚固力施加给围岩的压板。
3.1.7 螺母将中空锚杆体的锚固力传递给垫板并将垫板锁紧固定。
3.2 标记示例自进式锚杆应按图1进行标记。
R □□×□ 自进式锚杆（Q/HDH002——2005）中空锚杆体公称壁厚（mm）中空锚杆体公称直径（mm）图1 自进式锚杆标记示意图4 要求4.1 产品应按本标准及规定程序批准的技术文件、图纸和图样加工生产。
自进式锚杆
迈式（自进式）锚杆施工简介迈式注浆钻进锚杆是一种将钻进，注浆，锚固功能合而为一的锚杆，能够保证在复杂地层（软岩，土层，断裂带等）条件下的锚固效果，具有可靠，高效，简便的特点。
(1)钻杆及锚杆合而为一，在风化岩，碎岩层，回填区，砂，粘土，园卵石层等不需套管护壁，即能形成锚孔，保证锚固与注浆效果。
操作简便，快捷省时，节省25%工作量，减少工程成本。
(2)高效能的注浆，充填裂隙，固结岩体和土层，控制地下水，具有良好的注浆扩散半径及可靠的锚固质量。
(3)连续的螺纹使迈式注浆钻进锚杆可任意切割，连接，适合在狭窄的工作场地施工。
同时，连续的螺纹使迈式注浆钻进锚杆比光滑的钢管具有更强的粘结阻力。
据试验结果所得，粘结阻力高出光滑钢管2—3倍。
本文仅就用潜孔钻机施工迈工锚杆作简介，当采用手持气腿式风钻的施工方法与使用潜孔钻大体相同，两者区别在于手持气腿式风钻适用于4m以内的迈式锚杆。
1. 施工方法1.1 施工准备用人工或机械将要施工的场地平整好，以便潜孔钻能行驶、进出及操作。
一般要修一条潜孔钻机行驶便道，便道要求宽3m左右，坡度控制在30%，而施工场地需4m×5m。
根据需要搭设工作平台或搭设脚手架，以便操作。
将各种风管和水管接好，保持各种管路畅通，空压机司机和注浆手及潜孔钻司机到位，空压机、潜孔钻机、注浆泵、灰浆搅拌机试机无故障，备好各种料具。
1.2 钻孔空压机启动后，开启潜孔钻机，根据地形及地质情况，调整好潜孔钻机的钻进角度。
在潜孔钻在套上专用的纤尾套，将锚杆与纤尾套连接牢固，并在第一节锚杆的前端套上钻头。
并根据地质情况确定锚杆的长度，以现场拼接锚杆。
当一节锚杆钻进后，在前一节锚杆的尾部套上带有人工涂抹润滑剂的连接套后再连接好后一节锚杆，直到每根锚杆钻到需要长度。
1.3注浆通过快速注浆接头将锚杆尾端注浆泵相连，启动灰浆搅拌机，人力将水泥和其他外加剂材料按配合比配制好，输入到搅拌中进行加水搅拌。
搅拌均匀后，输入压浆泵，压浆时要保持压浆高压管顺直。
自进式锚杆施工方案
自进式锚杆施工方案一、引言自进式锚杆施工是一种常用且高效的地基加固技术。
在城市建设、交通运输、水利工程等领域广泛应用。
本文将介绍自进式锚杆施工的基本原理、设备要求、施工步骤和注意事项。
二、施工原理自进式锚杆施工是一种地基加固技术，通过在地下打入锚杆来增加土体的稳定性和抗拉强度。
其施工原理如下：1.钻孔：通过钻机在地下钻孔，钻孔的深度和直径根据工程要求确定。
2.安装锚杆：采用自进式锚杆设备，将锚杆从钻孔中插入地下，以增加土壤的承载能力。
3.注浆：通过打浆设备将浆液注入锚杆内，填充钻孔空隙，加固土体。
4.固化：待注浆材料固化后，形成了坚固的锚固体系，加固了地基。
三、设备要求自进式锚杆施工过程中需要以下设备：1.锚杆钻机：用于在地下钻孔的设备，要求具备较大的钻孔深度和直径范围，以适应不同的工程需求。
2.自进式锚杆设备：用于将锚杆从钻孔中插入地下的设备，要求具备稳定的插入速度和推杆力，以确保锚杆的正确安装。
3.注浆设备：用于将浆液注入锚杆中的设备，要求具备一定的注浆压力和流量控制功能，以实现均匀注浆。
4.固化设备：用于加速注浆材料的固化过程，以缩短施工时间。
四、施工步骤自进式锚杆施工的一般步骤如下：1.钻孔准备：根据设计要求，确定钻孔的位置和深度，并进行地下的勘测和预处理工作。
2.钻孔施工：使用锚杆钻机在地下进行钻孔，钻孔深度和直径根据设计要求确定。
3.锚杆安装：将自进式锚杆设备插入到钻孔中，确保稳定插入并达到设计要求的深度。
4.注浆施工：连接注浆设备，将浆液注入锚杆中，填充钻孔空隙，并保证注浆的均匀性。
5.固化处理：待注浆材料固化后，进行固化处理，以确保施工质量。
6.后期处理：清理施工现场，完成相关的记录和报告。
五、注意事项在自进式锚杆施工过程中，需要注意以下事项：1.施工前要进行充分的勘测和设计，确保施工方案的合理性和施工的安全性。
2.施工现场要进行周围环境的保护，避免对周边建筑物和地下管线等造成损坏。

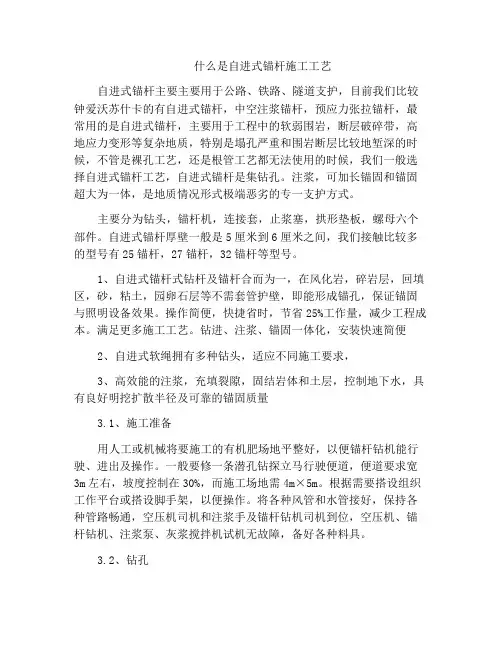

什么是自进式锚杆施工工艺
什么是自进式锚杆施工工艺自进式锚杆主要主要用于公路、铁路、隧道支护，目前我们比较钟爱沃苏什卡的有自进式锚杆，中空注浆锚杆，预应力张拉锚杆，最常用的是自进式锚杆，主要用于工程中的软弱围岩，断层破碎带，高地应力变形等复杂地质，特别是塌孔严重和围岩断层比较地堑深的时候，不管是裸孔工艺，还是根管工艺都无法使用的时候，我们一般选择自进式锚杆工艺，自进式锚杆是集钻孔。
注浆，可加长锚固和锚固超大为一体，是地质情况形式极端恶劣的专一支护方式。
主要分为钻头，锚杆机，连接套，止浆塞，拱形垫板，螺母六个部件。
自进式锚杆厚壁一般是5厘米到6厘米之间，我们接触比较多的型号有25锚杆，27锚杆，32锚杆等型号。
1、自进式锚杆式钻杆及锚杆合而为一，在风化岩，碎岩层，回填区，砂，粘土，园卵石层等不需套管护壁，即能形成锚孔，保证锚固与照明设备效果。
操作简便，快捷省时，节省25%工作量，减少工程成本。
满足更多施工工艺。
钻进、注浆、锚固一体化，安装快速简便2、自进式软绳拥有多种钻头，适应不同施工要求，3、高效能的注浆，充填裂隙，固结岩体和土层，控制地下水，具有良好明挖扩散半径及可靠的锚固质量3.1、施工准备用人工或机械将要施工的有机肥场地平整好，以便锚杆钻机能行驶、进出及操作。
一般要修一条潜孔钻探立马行驶便道，便道要求宽3m左右，坡度控制在30%，而施工场地需4m×5m。
根据需要搭设组织工作平台或搭设脚手架，以便操作。
将各种风管和水管接好，保持各种管路畅通，空压机司机和注浆手及锚杆钻机司机到位，空压机、锚杆钻机、注浆泵、灰浆搅拌机试机无故障，备好各种料具。
3.2、钻孔空压机启动后，开启锚杆钻机，根据地形及大地测量情况，调整好锚杆钻机角度的钻进视角。
在锚杆钻机在套上专用的纤尾套，将锚杆与纤尾套连接牢固，并在第一节锚杆的前端套上钻头。
并根据地质情况确定锚杆的长度，以现场拼接锚杆。
当一节锚杆钻进后，在而前一节锚杆的尾部套上带有人工涂抹润滑剂的连接套后再连接好后一节锚杆，直到每根锚杆钻到需要长度。
自进式中空锚杆
施工技术交底记录编号：轨道交通通用表-052工程名称重庆市轨道交通轻轨一号线中梁山隧道工程施工合同编号朝沙2-工程-土-2008-124-004单位（子单位）工程名称中梁山隧道工程施工单位中国建筑第五工程局有限公司分部工程名称支护分项工程名称锚杆交底部位K23+891～K23+990交底时间交底内容：1、自进式锚杆的技术参数和性能自进式锚杆由五个部分组成，分别是：钻头、锚杆体，止浆塞、拱形垫板和球形螺母。
如果锚杆长度小于设计的深度时还需使用锚杆连接套连接。
其中钻头由具有较强穿透力的材质构成，它使锚杆能穿过各类岩石；锚杆体上布有便于安装钻头、连接套、紧固螺母的螺纹，锚杆体能根据需要用锚杆连接套加长；止浆塞能使注浆保持一定的压力，对浆液充分填充围岩空隙十分有利；球形螺母能将围岩应力集中传递到垫板上。
2、自进式锚杆的施工程序钻孔————安装止浆塞————连接注浆机————注浆————安装锚垫板和螺母2.1、钻孔钻孔前先在锚杆头部安装钻头，然后用手持式凿岩机将安装好钻头的锚杆向前钻进，若锚杆长度不够长时，用联结套进行连接，然后再钻进。
2.2、安装止浆塞造孔完成后，取下凿岩机，再进行止浆塞安装，止浆塞安设在锚孔离孔口25cm处，特殊情况如注浆压力较大或围岩太破碎，也可用锚固剂缝孔。
2.3、连接注浆机止浆塞安装完毕后通过快速注浆接头将锚杆尾端和注浆泵连接。
2.4、注浆自进式中空锚杆采用全孔段注浆，水泥为32.5号普通硅酸盐水泥，水为中性水，外加剂为水玻璃。
水泥砂浆强度等级为M30，水灰比为1:0.45，灰砂比为1:1，浆液中加入水泥用量4%的水玻璃，以增加浆液的早期强度。
注浆压力控制在（1~1.5）Mpa左右,2.5、安装锚垫板和螺母自进式中空锚杆不需要进行张拉，为了承担更大的围岩应力，仍应安装锚垫板。
用螺母将锚垫板和锚杆杆体紧密连接。
3、质量控制措施为了保证自进式锚杆施工质量，在其施工过程中，采取如下措施：⑴注浆使用的水泥浆的水灰比要根据实验来确定，严格控制水泥浆的强度等级，加入适当的外加剂，订制经济合理的浆液组分。
富水地区深基坑自进式锚杆施工工法
富水地区深基坑自进式锚杆施工工法富水地区深基坑自进式锚杆施工工法一、前言富水地区深基坑自进式锚杆施工工法是一种适用于富水地区的基坑施工技术。
该工法以自进式锚杆为主要施工手段，结合其他相关技术措施，能够有效地解决富水地区基坑施工中的水问题，保证施工的安全和质量。
二、工法特点1. 自进式锚杆：自进式锚杆是该工法的核心技术手段，通过自进式锚杆的锚固与注浆，能够快速有效地达到隔水效果。
2. 适应富水地区：该工法针对富水地区的特殊环境，采取了一系列应对措施，能够适应不同地质条件下的水压力和地下水位变化。
3. 灵活性好：该工法具有灵活性好的特点，对于各种地下结构和工程要求不同的项目，都能够调整施工工艺和措施，确保施工的顺利进行。
三、适应范围富水地区深基坑自进式锚杆施工工法适用于各类基坑工程，尤其是在地下水位较高、水压较大的富水地区更具优势。
该工法适用于各种土层和岩石，包括砂质土、黏土、卵石层和软弱岩石等。
四、工艺原理富水地区深基坑自进式锚杆施工工法的理论依据和实际应用是基于以下几点：1. 锚杆固结：通过自进式锚杆的施工，可以将基坑围护结构与锚固体形成一个整体，达到预定的防水效果。
2. 注浆排水：在自进式锚杆施工过程中进行注浆排水，可以有效地将深基坑周围的地下水排出，保证施工区域的干燥。
3. 排水与支护协同：工法结合了排水和支护两项关键技术，使基坑施工更加安全、稳定。
五、施工工艺1. 施工准备：确定施工范围和设计要求，制定详细的施工方案和施工计划。
准备好所需的材料和设备，组织好施工人员。
2. 预处理：精确确定基坑的外形和规模，进行地面保护和地下管线的迁改，清除地表杂物和浅层土层。
3. 自进式锚杆安装：按照设计要求和规范进行自进式锚杆的安装，注浆同时进行。
4. 爆破或者机械开挖：根据具体的情况，采用爆破或者机械开挖的方式进行基坑的开挖。
5. 注浆排水：在基坑开挖过程中，进行注浆排水，控制地下水位和水压。
6. 支护结构施工：在基坑开挖的同时，进行支护结构的施工，确保基坑的稳定和安全。
