案例分析挖掘机液压系统发热故障及预防措施详细版

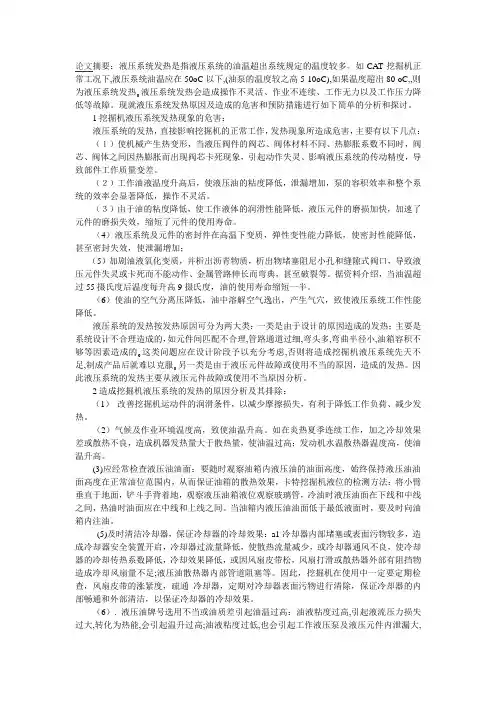

CAT挖掘机液压系统发热的故障分析
论文摘要：液压系统发热是指液压系统的油温超出系统规定的温度较多。
如CAT挖掘机正常工况下,液压系统油温应在50oC以下,(油泵的温度较之高5-10oC),如果温度超出80 oC,,则为液压系统发热｡液压系统发热会造成操作不灵活、作业不连续、工作无力以及工作压力降低等故障。
现就液压系统发热原因及造成的危害和预防措施进行如下简单的分析和探讨。
1挖掘机液压系统发热现象的危害：液压系统的发热，直接影响挖掘机的正常工作，发热现象所造成危害，主要有以下几点：（１）使机械产生热变形，当液压阀件的阀芯、阀体材料不同、热膨胀系数不同时，阀芯、阀体之间因热膨胀而出现阀芯卡死现象，引起动作失灵、影响液压系统的传动精度，导致部件工作质量变差。
（２）工作油液温度升高后，使液压油的粘度降低，泄漏增加，泵的容积效率和整个系统的效率会显著降低，操作不灵活。
（３）由于油的粘度降低，使工作液体的润滑性能降低，液压元件的磨损加快，加速了元件的磨损失效，缩短了元件的使用寿命。
（4）液压系统及元件的密封件在高温下变质，弹性变性能力降低，使密封性能降低，甚至密封失效，使泄漏增加；（5）加剧油液氧化变质，并析出沥青物质，析出物堵塞阻尼小孔和缝隙式阀口，导致液压元件失灵或卡死而不能动作、金属管路伸长而弯典，甚至破裂等。
据资料介绍，当油温超过55摄氏度后温度每升高9摄氏度，油的使用寿命缩短一半。
（6）使油的空气分离压降低，油中溶解空气逸出，产生气穴，致使液压系统工作性能降低。
液压系统的发热按发热原因可分为两大类：一类是由于设计的原因造成的发热；主要是系统设计不合理造成的，如元件间匹配不合理,管路通道过细,弯头多,弯曲半径小,油箱容积不够等因素造成的｡这类问题应在设计阶段予以充分考虑,否则将造成挖掘机液压系统先天不足,制成产品后就难以克服｡另一类是由于液压元件故障或使用不当的原因，造成的发热。
因此液压系统的发热主要从液压元件故障或使用不当原因分析。
工程机械故障分析案例分享
工程机械故障分析案例分享近年来，工程机械在建筑工程中扮演着非常重要的角色，然而，由于工程机械的复杂性和长时间的使用，故障是不可避免的。
本文将分享两个工程机械故障的案例，并对其进行分析。
案例一：挖掘机液压系统故障在一次建筑施工中，挖掘机的液压系统出现了故障，导致无法正常起重。
在初步检查的过程中，发现液压系统的液压油温升高，且油压下降。
通过仔细观察和测试后，发现问题出在液压油冷却器上。
冷却器的散热片被堵塞，导致散热效果下降，进而引起液压油温度升高。
解决这个问题的办法是清洗液压油冷却器，确保散热片的畅通。
分析：挖掘机液压系统故障主要是由于冷却器故障引起的。
工程机械在使用过程中，尤其是在高温或者长时间工作的情况下，冷却器容易被灰尘、杂物或油污堵塞，导致散热效果下降。
因此，及时清洗液压油冷却器是预防液压系统故障的关键。
案例二：起重机电路故障在一次工地搬运作业中，起重机的电路出现了故障。
起重机无法正常升降和转动，只能保持在停止状态。
通过仔细观察和检查，发现起重机的电缆出现了损坏和断裂。
修复电缆后，起重机恢复了正常运行。
分析：起重机电路故障主要是由于电缆损坏引起的。
工程机械在使用过程中，经常会遇到复杂的工地环境和重物搬运任务，电缆容易受到拉扯、压力和磨损等因素的影响，进而导致电缆断裂或者损坏。
因此，定期检查和更换电缆是保证起重机安全运行的关键。
结论：工程机械故障的分析和解决需要仔细观察和检查，找出问题的根源，并采取相应的解决办法。
对于液压系统故障，清洗液压油冷却器可以解决大部分问题；对于电路故障，定期检查和更换电缆是必要的。
只有保持工程机械的良好状态，才能确保施工工程的顺利进行，并提高工作效率。
以上是两个工程机械故障分析案例的分享，希望对读者有所帮助。
工程机械在建筑施工中扮演着不可或缺的角色，我们需要更加重视机械故障的预防和处理，以提高工作效率和安全性。
挖掘机液压系统的常见故障诊断以及维修措施分析
挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机重要的工作系统之一，它的正常运行对于挖掘机的正常工作至关重要。
由于液压系统的复杂性以及长时间工作中的磨损和老化，液压系统常常会出现各种故障。
本文将对挖掘机液压系统的常见故障进行诊断分析，并提出相应的维修措施，以帮助挖掘机用户更好地维护和保养液压系统，延长挖掘机的使用寿命。
一、常见故障及诊断分析1. 液压系统中油液渗漏液压系统中油液的渗漏是最为常见的故障之一，它可能会导致液压系统的工作压力下降，甚至造成系统无法正常工作。
油液渗漏的原因可能是密封件损坏、管路连接处松动、压力过高等。
诊断分析：当发现液压系统中出现油液渗漏时，首先要检查密封件是否损坏，若是密封件损坏，则应及时更换；检查管路连接处是否松动，若是松动应及时紧固；检查工作压力是否过高，若是过高则需要进行相应的调整。
维修措施：对于因密封件损坏导致的油液渗漏，需要将其更换为新的密封件；对于管路连接处松动导致的油液渗漏，需要将其紧固；对于工作压力过高导致的油液渗漏，需要进行相应的调整，使其处于正常范围内。
油液污染会严重影响液压系统的工作性能，甚至会导致系统的故障。
油液污染的原因可能是油液中混入了杂质、油尘以及磨损颗粒等。
诊断分析：当发现油液中出现污染时，需要检查液压系统的油液滤清器是否堵塞，是否需要更换；需要检查油箱、油管、油泵等部件是否出现了泄漏，导致外界杂质进入系统。
维修措施：对于油液滤清器堵塞，需要进行清洗或更换；对于油箱、油管、油泵等部件的泄漏，需要进行相应的密封处理，以防止外界杂质进入系统。
液压系统中油液温度过高会导致系统工作效率下降，甚至会引发系统的故障。
油液温度过高的原因可能是油泵、阀门、液压缸等部件摩擦增加，润滑不良等。
维修措施：对于油泵、阀门、液压缸等部件摩擦增加的情况，需要进行相应的润滑或更换；对于散热器不正常工作的情况，需要进行清洗或更换。
二、液压系统维修注意事项1. 定期更换液压系统中的油液，并定期对液压系统进行清洗和维护，保持系统的清洁和正常工作状态。
挖掘机液压系统的常见故障诊断以及维修措施分析
挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机的重要组成部分，经常出现的故障包括压力不稳定、漏油、油温过高等。
以下是关于挖掘机液压系统常见故障的诊断和维修措施分析。
1. 压力不稳定压力不稳定通常表现为液压泵输出压力突然升高或降低。
造成这一故障的主要原因包括油泵内部磨损、泄漏以及系统泄漏。
诊断方法可以通过检查液压油的过滤器，如果油泵内部出现磨损，应及时更换。
如果有泄漏现象，则需要检查紧固螺栓和密封圈是否松动或损坏，及时进行维修。
2. 漏油漏油是挖掘机液压系统常见的故障现象。
漏油一般发生在连接点周围，如管道接头、阀门、活塞密封和液压缸等。
漏油会导致系统工作不稳定以及能量损失。
诊断方法包括观察液压系统的外观和泄漏的位置，确定漏点后可以将漏点处的螺栓紧固或更换密封件来解决问题。
3. 油温过高挖掘机液压系统油温过高可能由于液压油泵工作不正常、散热器堵塞或过载工作等原因引起。
油温过高会导致系统工作不稳定以及液压元件寿命缩短。
检测油温可以使用温度计，如果发现油温过高，需要检查液压油泵的工作状态，清洁散热器，并根据工作情况适当减少负载。
4. 液压缸不动或速度慢如果液压缸不动或速度慢，可能是由于泄漏、液压缸内部存在液压泄漏或部分密封失效等原因引起。
诊断方法包括检查液压缸周围有无泄漏现象，检查液压缸的密封件是否完好。
维修措施可以是紧固螺栓，更换密封件或维修液压缸。
5. 液压油泵噪音过大如果液压油泵发出噪音过大，可能是由于油泵内部零件磨损、润滑不良等原因引起。
诊断方法可以通过观察油泵的工作情况和噪音来确定，维修措施可以是更换磨损零件，加强润滑或更换新的液压油泵。
挖掘机液压系统的常见故障包括压力不稳定、漏油、油温过高、液压缸不动或速度慢以及液压油泵噪音过大等。
对于这些故障的诊断方法包括检查液压油的过滤器、观察液压系统的外观和泄漏位置、检测油温和噪音等。
维修措施主要包括更换磨损零件、紧固螺栓、清洁散热器和更换密封件等。
2020新版案例分析挖掘机液压系统发热故障及预防措施
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020新版案例分析挖掘机液压系统发热故障及预防措施Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes2020新版案例分析挖掘机液压系统发热故障及预防措施挖掘机液压系统发热是机械故障的一个普遍现象，我们必须要知道，这一现象会给挖掘机系统带来怎样的危害，其故障特征表现为那些。
本文将以实例来分析讲解。
在施工现场，工程机械故障的事情是时有发生，比如：我们正操作挖掘机，发现其液压系统有发热现象，液压系统发热必须要及时处理，否则会给挖掘机整个系统带来危害，下面我们共同来了解一下挖掘机液压系统发热现象及其危害，并以实例来作以分析。
一、了解挖掘机液压系统发热现象及其危害：液压系统发热是挖掘机较为普遍的一种故障现象，亦是分析处理较为复杂的软故障。
小松PC200/400型挖掘机正常工况下，液压系统油温应在60oC以下，（油泵的温度较之高5-10oC），如果超出较多，则称之为液压系统发热。
其故障特征为：挖掘机冷车工作是，各种动作较正常，当机械工作约一小时后，随着液压油温升高，便出现挖掘机各执行机构无力及动作滞缓，特别是挖掘力不够，行走转向困难等。
液压系统出现发热现象如不能及时处理，就会对系统产生极为不利的影响：（1）油液粘度下降，泄漏增加，又使系统发热，形居恶性循环；（2）加速油液氧化，形成胶状物质，阻塞元件小孔，使液压元件失灵或卡死，无法工作；（3）使橡胶密封件，软管老化失效；（4）使油泵及液压阀件磨损加剧，甚至报废。
二、挖掘机液压系统发热的故障实例分析：对此类故障，一般来说应首抚从液压系统外部的内部分析着手。
常用挖掘机液压系统故障分析
常用挖掘机液压系统故障分析现以工程建设中使用较多的国产YW-100B型液压挖掘机为例，分析其液压系统常见故障的现象、缘由及排解方法。
1)行走马达两个主油管爆裂。
液压挖掘机行走马达两个主油管(A、B)常常爆裂的主要缘由是，变速之后双速阀的阀芯未能准时回位，致使进油口和回油口不能联能，引起油液压力瞬时过高。
此时应：(1)适当增大双速阀弹簧的弹力。
在操纵压力解除后，阀芯在弹簧弹力的作用下能顺当复位。
但应留意，增大弹簧的弹力不能简洁的用增长率加垫片的方法，必需以弹簧的弹力进行检测。
(2)研磨双速阀，去除毛刺，使阀芯在阀体内活动自如，无卡滞现象。
(3)操作要规范。
例如，挖掘机行走过程中换档的正确操作是：无论变换任何速度，必需先让挖掘机停车，然后换档再行走。
2)行走跑偏。
挖掘机发生行走跑偏时，在认定行走马达技术状况正常、履带松紧度调整正确的状况下，可作如下的分段检查：(1)检查行走液压回路工作压力。
先检查行走速度慢的一侧，从组合阀开头，拆卸限压阀上的两根油管，用堵头堵住出油口。
再拆卸另一个组合阀上的两根行走油管，启动发动机，拉动有堵头的组合阀的行走操纵手柄，观看油液压力是否符合要求，再观看另一个组合阀(限压阀)的A，B孔是否有油液流出。
假如油液压力正常，另一个组合阀的A、B孔无油液流出，即可认为故障不在组合阀；假如油液压力达不到正常值，说明内泄漏现象严峻；假如另一个组合阀的A、B孔有油液流出，说明两组合阀已串通。
能使之串通的惟一途径是梭阀，要检查梭阀的密封性或更换梭阀。
(2)假如组合阀的工作正常，可按挨次检查回转接头。
回转接头处油道许多，相互之间简单串通。
检查的方法是：拆卸两个行走马达的A、B油管，然后堵死其中一个液压马达的A、B油管；启动发动机，拉动堵死油管的液压马达的换向阀，检查油液压力是否正常(要确认两只补油阀工作性能是完好的)；再观看没有堵死的液压马达的A、B油孔是否出油。
假如油液压力不正常，没有堵死的A、B油孔又出油，即认为回转接头的油道密封不好，油道已相互串通，需要修理或更换回转接头的密封件。
液压系统过热故障的分析与排除
液压系统过热的原因及排除方法液压系统的真实过热意味着系统内部出现了严重的问题，需要及时找出原因并加以排除。
现代大型民航飞机的液压系统比较复杂，用户众多，引起液压系统过热的原因又较多，往往使得我们在排故时有无从下手的感觉，经常走弯路。
根据我排除此类故障的经验和心得，总结了一下液压系统过热的原因和排除方法，希望对大家有帮助。
一：液压系统发生过热的根本原因：我们知道，一个液压系统的工作效率不可能为100%，总会有一定的功率损失存在，液压系统所消耗的功率中没有执行有用功的部分统称为功率损失，这些损失的功率都需要通过发热来耗散掉，称为发热功率，例如一个液压系统满负荷工作时消耗的功率为100KW，工作效率为90%，那么系统的发热功率即为10KW。
所以液压系统工作时会发热是一种不可避免的现象。
为了使液压系统工作在某个合适的温度下，液压系统的散热能力必须要大于发热功率。
飞机的液压系统一般通过散热器、液压油箱、金属管道和部件外壳等进行散热，有的机型没有专用的散热器（如A320系列），但无论什么形式，在设计时，其总散热能力一定是大于正常的发热功率的，以保证系统最终会在合适的工作温度下达到热力平衡，不至于发生过热。
如果由于某种原因，系统偏离了设计状态，系统工作效率严重下降，导致发热功率增加，超过了散热能力，或散热能力下降到低于发热功率，平衡就会打破，过热就会发生。
实际在飞机液压系统中以前者居多，本文对后者不做论述。
综上所述，液压系统发生过热的根本原因是系统工作效率的下降。
二：液压系统油液过热的危害：飞机液压系统正常工作时的油液温度一般稳定在80℃以下，如超过太多说明系统内部出现了严重问题，就会报警，以A320的液压系统为例，回油温度如果达到92.8℃，就会在ECAM上出现OVHT的琥珀色字符，如超过95℃，就会触发警告。
液压油温度如果太高，会给液压系统造成很大的危害，主要表现在两方面：1、加速封严部件的老化和油液的变质，降低液压油的粘度；2、使润滑作用下降，加速机件特别是泵的磨损。
工程机械故障分析案例分享经验
工程机械故障分析案例分享经验1. 案例一：液压系统故障在一次建筑工地的挖土机作业中，挖斗无法正常升降。
经过维修人员的检查，发现液压系统存在故障。
经过仔细分析，确定是液压泵的密封件磨损严重导致压力不稳定，进而影响了挖斗的升降功能。
解决该问题的方法是更换液压泵的密封件，并对液压系统进行全面检修，确保系统正常运行。
2. 案例二：电路系统故障某建筑工地的起重机在使用过程中突然失去了电源供应，无法正常运行。
经过检查，发现电路系统中的保险丝烧断，导致电流无法正常传导。
经过仔细分析，确认是电路系统中出现了过载情况，超出了保险丝的额定负荷。
解决该问题的方法是更换合适额定负荷的保险丝，并对电路系统进行全面检修，确保系统正常工作。
3. 案例三：机械结构故障在一次道路施工作业中，压路机的振动系统发生异常，振动力不稳定。
经过维修人员的检查，发现机械结构中的振动轴出现了严重的磨损，导致振动力的传递不稳定。
解决该问题的方法是更换新的振动轴，并对机械结构进行全面检修，确保振动系统正常工作。
4. 案例四：润滑系统故障一台挖掘机在使用过程中发现发动机温度过高，无法正常工作。
经过检查，发现是润滑系统中的油液不足，并未有效进行发动机部件的润滑。
解决该问题的方法是及时添加足够的润滑油，并对润滑系统进行全面检修，确保发动机正常工作。
5. 案例五：传动系统故障一辆装载机在使用过程中发现换挡困难，无法正常行驶。
经过检查，发现传动系统中的离合器磨损严重，无法有效传递动力。
解决该问题的方法是更换新的离合器，并对传动系统进行全面检修，确保装载机能够正常行驶。
通过以上案例的分析，我们可以得出以下经验：- 定期检查和维护工程机械的液压系统、电路系统、机械结构、润滑系统和传动系统，确保各个部件和系统正常运行。
- 注意机械设备的润滑和保养工作，及时添加润滑油，确保设备部件的正常润滑，防止因润滑不良导致的故障。
- 对于故障问题，要进行详细的分析和排查，找出问题的根源，然后采取相应的修复措施，确保设备恢复正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：GD/FS-9859
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.
编辑：_________________
单位：_________________
日期：_________________
（解决方案范本系列）
案例分析挖掘机液压系统发热故障及预防措施详细
版
案例分析挖掘机液压系统发热故障
及预防措施详细版
提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
挖掘机液压系统发热是机械故障的一个普遍现象，我们必须要知道，这一现象会给挖掘机系统带来怎样的危害，其故障特征表现为那些。
本文将以实例来分析讲解。
在施工现场，工程机械故障的事情是时有发生，比如：我们正操作挖掘机，发现其液压系统有发热现象，液压系统发热必须要及时处理，否则会给挖掘机整个系统带来危害，下面我们共同来了解一下挖掘机液压系统发热现象及其危害，并以实例来作以分析。
一、了解挖掘机液压系统发热现象及其危害：
液压系统发热是挖掘机较为普遍的一种故障现
象，亦是分析处理较为复杂的软故障。
小松
PC200/400型挖掘机正常工况下，液压系统油温应在60oC以下，（油泵的温度较之高5-10oC），如果超出较多，则称之为液压系统发热。
其故障特征为：挖掘机冷车工作是，各种动作较正常，当机械工作约一小时后，随着液压油温升高，便出现挖掘机各执行机构无力及动作滞缓，特别是挖掘力不够，行走转向困难等。
液压系统出现发热现象如不能及时处理，就会对系统产生极为不利的影响：
（1）油液粘度下降，泄漏增加，又使系统发热，形居恶性循环；
（2）加速油液氧化，形成胶状物质，阻塞元件小孔，使液压元件失灵或卡死，无法工作；
（3）使橡胶密封件，软管老化失效；
（4）使油泵及液压阀件磨损加剧，甚至报废。
二、挖掘机液压系统发热的故障实例分析：
对此类故障，一般来说应首抚从液压系统外部的内部分析着手。
内部原因主要是系统设计不合理造成的。
如元件间匹配不合理，管路通道过细，弯头多，弯曲半径小，油箱容积不够等因素造成的。
这类问题应在设计阶段予以充分考虑，否则将造成挖掘机液压系统先天不足，制成产品后就难以克服。
（1）外部原因引起的液压系统发热
如小松PC200-5型挖掘机液压泵的发动机是通过减震箱内的减震阻尼器来连接的。
在处理一台挖掘机液压系统发热故障时，发现其减震箱内油位大大超过观察油平面螺丝处（一般约为1.5L），而这些过多的油液在伴随减震阻尼器转动过程中，产生大量的热量并传递到液压泵，导致系统发热。
此时，将减震箱油液泄放至标准油位后，故障便可消除。
造成减震箱油位过高的原因有二，一是操作人员盲目加油；二是液压泵轴端油封老化，使液压油的由此泄漏，后者应拆栓液压泵更换油封。
（2）散热器散热性能不良引起油温过高
散热器散热性能不良的主要形式有：外部散热翅片变形或堵塞，冷却作用差；冷却风扇量不足；液压油散热器内部管道阻塞。
前两者除可直观判断外，还可从散热器上下管温差变化不大得知，此时应清理散热片，紧固风扇皮带等。
对液压油散热器内部管道阻塞的判断，可通过在散热器进出口油道安装压力表，检查二者之间的压差，油温为45oC左右压差在0.12MPa以下司于正常情况，如果高于0.12MPa，则表明油管阻塞严重，应拆卸散热器上下盖，疏通管道。
（3）液压回油滤芯单向阀失灵引起液压油过热
从液压系统原理图可以得知，液压系统回油滤芯单向阀与液压油散热器并联接在回油滤芯的出口上（可参见PC200-5液压系统原理图）。
其功用是当回油散热器压差在0.185MPa以上时自动开启，短接散热器构成回油通路。
实际工作中，因该阀安装在回油滤芯底部，难以检查保养，加之个别操作者对液压油油质选用不当，长期不换油及年久失修等，使油液污染严重，导致该阀卡死在常开位置上（还有的擅自将此阀拆除），于是回油散热器不起散热作用，势必引起油温过高。
在每次更换液压油时应检查此阀有否卡滞现象。
（4）液压油牌号选用不当或油质差引起油温过高
近年来发生多起因选用性能不符合规定的油液或
伪劣油后液压系统油温升高的故障。
例如，误用粘度过高的油液，引起液流压力损失过大，转化为热能，会引起温升过高；误用粘度过低的液压油，也会引起工作液压泵及液压元件内泄漏大，产生热量；此外，一些劣质油液，粘温性能差，易乳化和生产气蚀，折出气泡等，会在液压油高压产生局部高温并加剧元件的磨损。
（5）泵及液压系统压力阀调节不当引起的系统发热
液压泵作为液压系统的动力源，其工况好坏影响着系统发热程度。
如PC200型挖掘机的主泵为柱塞泵，如果泵内配流盘与缸体，滑靴，斜盘及柱塞缸体间配合位磨损较大，往往造成液压泵较快发热。
这可通过观察泵升温快，并有噪声的特点加以判断。
其修复方法是，研磨修整有关密封配合面或更换无法修复
之零件。
PC200型挖掘机先导控制泵为齿轮泵，其功用是为系统提供操作控制压力油和根据负载要求调节主泵排量的大小。
如果该泵内齿轮端面磨损较大或齿项间隙较大，内泄漏增加，都会使泵发热并影响主泵正常工作。
溢流阀压力过高或过低也会引起液压系统发热，如系统压力调节过高，会使液压泵在超过额定压力下运行，使泵过载，导致油温升高；反之，如果系统压力调节过低，会使工作机构在正常负载下，频繁出现溢流阀开启卸荷现象，造成液压系统溢流发热。
