注塑原理及成型工艺
注塑原理及成型工艺注塑是一种广泛应用于制造业的成型工艺，通过将熔化的塑料注入模具中，经过冷却固化形成所需的形状。
注塑成型工艺被广泛应用于塑料制品的生产，如塑料零件、容器、玩具等。
注塑的原理是利用注塑机将塑料原料加热熔化后，通过螺杆将熔化的塑料推入模具腔室中，经过冷却后得到所需的产品形状。
注塑机是注塑成型的核心设备，它由注射装置、锁模装置、压力调节系统、温度控制系统等部分组成。
在注塑成型工艺中，首先将塑料原料投入到注塑机的料斗中，通过螺杆转动将塑料原料推入加热筒中加热熔化。
加热筒中设置有加热器，通过加热器对塑料原料进行加热，使其熔化成熔融状态。
螺杆转动时，熔化的塑料被推入注射器中，注射器前端连接着模具。
接下来，注塑机通过液压系统将螺杆向前推送，将熔融状态的塑料注入模具腔室中。
模具腔室是根据产品的形状设计的，它通常由两个模具组成，上模和下模。
模具上有所需产品的空腔，当注射器将塑料注入模具腔室中后，模具迅速闭合，形成闭合的模具腔室。
在模具腔室中，熔融的塑料通过冷却系统进行快速冷却，使其固化成型。
冷却系统通常由冷却水或冷却油组成，通过循环流动的方式将热量带走，加速塑料的冷却固化过程。
冷却时间根据产品的要求进行控制，过短会导致产品未完全固化，过长则会延长生产周期。
当塑料完全冷却后，模具打开，成型的塑料制品从模具中取出。
取出的制品可以通过割台、取出机械手等方式进行。
割台通常用于切割产品与模具之间的连接部分，使产品与模具分离。
取出机械手则可以自动将产品从模具中取出，提高生产效率。
注塑成型工艺具有成本低、生产效率高、产品质量稳定等优点，因此被广泛应用于塑料制品生产领域。
注塑原理及成型工艺的掌握对于塑料制品的设计与生产至关重要，只有深入了解注塑原理，掌握成型工艺，才能生产出高质量、符合要求的塑料制品。
注塑机原理及成型工艺
注塑机原理及成型工艺引言注塑机是一种常见的塑料加工设备，广泛应用于各个行业中的塑料制品生产。
本文将介绍注塑机的工作原理以及常见的成型工艺。
注塑机工作原理注塑机通过将熔融态的塑料注入到模具腔中，经过冷却和固化后得到所需的塑料制品。
注塑机主要由注射系统、保压系统、温控系统和液压系统组成。
注射系统注射系统是注塑机的核心部分，它负责将固态的塑料颗粒熔化并注入到模具腔中。
注射系统主要由注射缸、螺杆和喷嘴组成。
1.注射缸：注射缸是储存和加热塑料颗粒的容器。
当注射缸内的塑料颗粒被加热至熔融态时，就可以进行注射。
2.螺杆：螺杆是注射缸中的主要元件，负责将熔融态的塑料颗粒推送到喷嘴中。
螺杆通常由螺杆杆身和螺纹组成，通过旋转推动塑料颗粒的移动。
3.喷嘴：喷嘴是连接注射缸和模具的通道，具有开关功能。
当塑料颗粒被推送到喷嘴时，喷嘴关闭，防止塑料回流。
当喷嘴打开时，塑料颗粒就可以注入到模具腔中。
保压系统保压系统负责在注塑过程中对塑料制品进行压力保持，以使其在冷却和固化过程中保持形状和尺寸稳定。
保压系统主要由保压缸和保压阀组成。
1.保压缸：保压缸是储存和施加压力的容器。
当塑料注入到模具腔中后，保压缸施加压力，使塑料充分填满腔体，并保持压力，以保证塑料制品的完整性。
2.保压阀：保压阀用于控制保压缸的压力大小和保持时间。
根据不同的塑料材料和制品要求，可以调整保压阀的参数。
温控系统温控系统是注塑机的控制系统，负责控制注射缸和保压缸内的温度。
良好的温度控制可以确保塑料的熔融和冷却过程顺利进行。
液压系统液压系统是注塑机的动力系统，通过液压传动提供所需的力和速度。
液压系统主要由液压泵、液压缸和液压阀组成。
1.液压泵：液压泵负责为注射、保压和开模等过程提供所需的液压力。
液压泵会将液压油从油箱中抽取，并通过管道传递到不同的液压马达和液压缸中。
2.液压缸：液压缸是液压系统的执行元件，负责产生所需的动力和运动。
液压缸的活塞可以通过液压力对注射系统、保压系统和开模系统进行控制。
注塑机工作原理及工艺
注塑机工作原理及工艺以下从五个方面分析了注塑机的工作原理及工艺：1、注塑机的工作原理：与打针用的注射器相像，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。
2、注射成型是一个循环的过程，每一周期重要包括：定量加料熔融塑化施压注射充模冷却启模取件。
取出塑件后又再闭模，进行下一个循环。
3、注塑机操作项目：注塑机操作项目包括掌控键盘操作、电器掌控系统操作和液压系统操作三个方面。
分别进行注射过程动作、加料动作、注射压力、注射速度、顶出型式的选择，料筒各段温度的监控，注射压力和背压压力的调整等。
4、一般螺杆式注塑机的成型工艺过程是：首先将粒状或粉状塑料加入机筒内，并通过螺杆的旋转和机筒外壁加热使塑料成为熔融状态，然后机器进行合模和注射座前移，使喷嘴贴紧模具的浇口道，接着向注射缸通人压力油，使螺杆向前推动，从而以很高的压力和较快的速度将熔料注入温度较低的闭合模具内，经过肯定时间和压力保持（又称保压）、冷却，使其固化成型，便可开模取出制品（保压的目的是防止模腔中熔料的反流、向模腔内补充物料，以及保证制品具有肯定的密度和尺寸公差）。
注射成型的基本要求是塑化、注射和成型。
塑化是实现和保证成型制品质量的前提，而为充足成型的要求，注射必需保证有充足的压力和速度。
同时，由于注射压力很高，相应地在模腔中产生很高的压力（模腔内的平均压力一般在20～45MPa之间），因此必需有充足大的合模力。
由此可见，注射装置和合模装置是注塑机的关键部件。
5、对塑料制品的评价重要有三个方面：*是外观质量，包括完整性、颜色、光泽等；第二是尺寸和相对位置间的精准性；第三是与用途相应的物理性能、化学性能、电性能等。
这些质量要求又依据制品使用场合的不同，要求的尺度也不同。
制品的缺陷重要在于模具的设计、制造精度和磨损程度等方面。
但事实上，塑料加工厂的技术人员往往苦于面对用工艺手段来弥补模具缺陷带来的问题而成效不大的困难局面。
注塑机工作原理

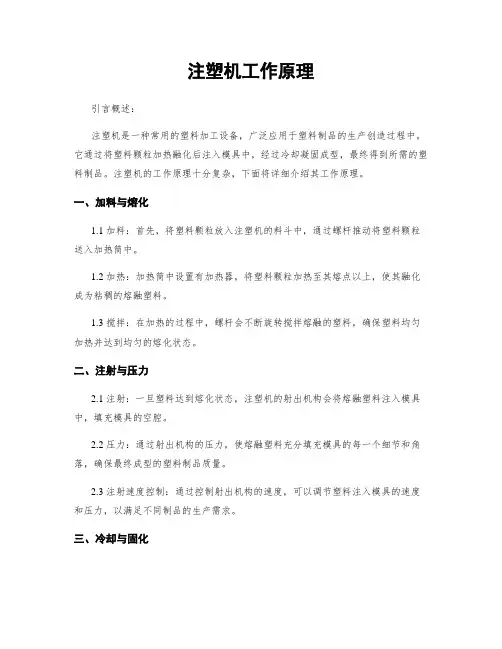

注塑机工作原理引言概述：注塑机是一种常用的塑料加工设备，广泛应用于塑料制品的生产创造过程中。
它通过将塑料颗粒加热融化后注入模具中，经过冷却凝固成型，最终得到所需的塑料制品。
注塑机的工作原理十分复杂，下面将详细介绍其工作原理。
一、加料与熔化1.1 加料：首先，将塑料颗粒放入注塑机的料斗中，通过螺杆推动将塑料颗粒送入加热筒中。
1.2 加热：加热筒中设置有加热器，将塑料颗粒加热至其熔点以上，使其融化成为粘稠的熔融塑料。
1.3 搅拌：在加热的过程中，螺杆会不断旋转搅拌熔融的塑料，确保塑料均匀加热并达到均匀的熔化状态。
二、注射与压力2.1 注射：一旦塑料达到熔化状态，注塑机的射出机构会将熔融塑料注入模具中，填充模具的空腔。
2.2 压力：通过射出机构的压力，使熔融塑料充分填充模具的每一个细节和角落，确保最终成型的塑料制品质量。
2.3 注射速度控制：通过控制射出机构的速度，可以调节塑料注入模具的速度和压力，以满足不同制品的生产需求。
三、冷却与固化3.1 冷却：一旦塑料填充模具完成，模具会通过冷却系统降低温度，使熔融塑料快速冷却固化。
3.2 固化时间：不同的塑料材料具有不同的固化时间，需要根据具体的材料特性来确定冷却时间，以确保塑料制品的质量。
3.3 冷却系统：注塑机通常配备有冷却系统，可以通过冷却水循环来快速冷却模具和塑料，提高生产效率。
四、开模与脱模4.1 开模：当塑料制品冷却固化后，模具会打开，将成型的塑料制品从模具中取出。
4.2 脱模：通常需要采用脱模机构来辅助将塑料制品从模具中取出，确保成型的塑料制品完整无损。
4.3 模具结构：模具的结构设计也影响着开模和脱模的效果，需要根据具体的塑料制品来设计合适的模具结构。
五、循环再生5.1 废料回收：在生产过程中产生的废料可以通过再生粉碎机进行回收处理，再次加入注塑机中进行再生利用。
5.2 环保节能：循环再生可以减少原材料的浪费，降低生产成本，同时也有利于环境保护和节能减排。
注塑机工作原理

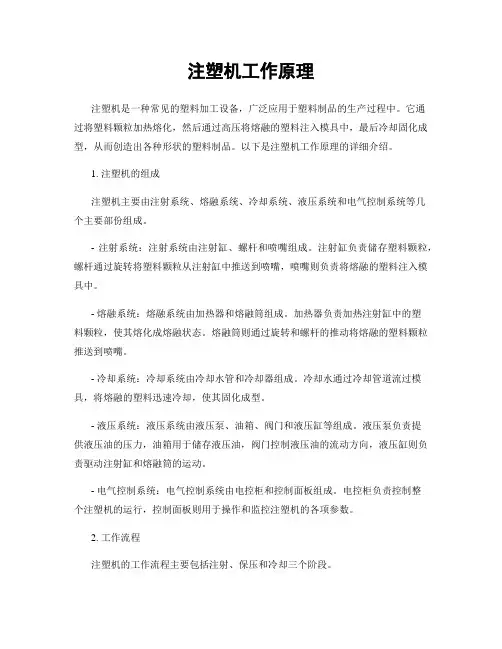

注塑机工作原理注塑机是一种常见的塑料加工设备，广泛应用于塑料制品的生产过程中。
它通过将塑料颗粒加热熔化，然后通过高压将熔融的塑料注入模具中，最后冷却固化成型，从而创造出各种形状的塑料制品。
以下是注塑机工作原理的详细介绍。
1. 注塑机的组成注塑机主要由注射系统、熔融系统、冷却系统、液压系统和电气控制系统等几个主要部份组成。
- 注射系统：注射系统由注射缸、螺杆和喷嘴组成。
注射缸负责储存塑料颗粒，螺杆通过旋转将塑料颗粒从注射缸中推送到喷嘴，喷嘴则负责将熔融的塑料注入模具中。
- 熔融系统：熔融系统由加热器和熔融筒组成。
加热器负责加热注射缸中的塑料颗粒，使其熔化成熔融状态。
熔融筒则通过旋转和螺杆的推动将熔融的塑料颗粒推送到喷嘴。
- 冷却系统：冷却系统由冷却水管和冷却器组成。
冷却水通过冷却管道流过模具，将熔融的塑料迅速冷却，使其固化成型。
- 液压系统：液压系统由液压泵、油箱、阀门和液压缸等组成。
液压泵负责提供液压油的压力，油箱用于储存液压油，阀门控制液压油的流动方向，液压缸则负责驱动注射缸和熔融筒的运动。
- 电气控制系统：电气控制系统由电控柜和控制面板组成。
电控柜负责控制整个注塑机的运行，控制面板则用于操作和监控注塑机的各项参数。
2. 工作流程注塑机的工作流程主要包括注射、保压和冷却三个阶段。
- 注射阶段：在注射阶段，注射缸中的塑料颗粒被加热器加热熔化，螺杆通过旋转将熔融的塑料颗粒推送到喷嘴，喷嘴将熔融的塑料注入模具中。
注塑机通过控制注射缸的压力和速度来控制注射的量和速度。
- 保压阶段：在保压阶段，注塑机通过液压系统施加一定的压力，使熔融的塑料充分填充模具中的腔室，并保持一定的压力，以防止塑料在冷却过程中产生缩水或者变形。
保压时间的长短取决于塑料的类型和厚度。
- 冷却阶段：在冷却阶段，冷却水通过冷却管道流过模具，将熔融的塑料迅速冷却，使其固化成型。
冷却时间的长短取决于塑料的类型和厚度。
3. 工作参数的控制注塑机的工作参数可以通过电气控制系统进行调节和控制。
注塑机的工作原理
注塑机的工作原理注塑机是一种常见的塑料加工设备，广泛应用于塑料制品生产过程中。
它通过加热和高压将塑料材料加工成各种形状的制品。
下面将详细介绍注塑机的工作原理。
1. 塑料材料的加工注塑机的工作原理首先涉及到塑料材料的加工。
塑料颗粒或颗粒状的塑料原料通过进料系统输入到注塑机的料斗中。
然后，料斗中的塑料原料被输送到加热筒中。
在加热筒中，塑料原料受到加热器的加热，使其变软并逐渐熔化。
2. 射出系统一旦塑料原料熔化，它就会被推入射出系统。
射出系统由注射缸、射出筒和射嘴组成。
注塑机的液压系统会提供足够的压力，将熔化的塑料原料从注射缸中推入射出筒。
一旦塑料原料进入射出筒，它会通过射嘴进入模具。
3. 模具模具是注塑机工作中的关键部分。
它由两个部分组成：注射模和射出模。
注射模用于接收射嘴中的熔化塑料原料，并将其注入射出模中的模腔。
模腔的形状和尺寸决定了最终制品的形状和尺寸。
4. 射出过程一旦熔融塑料原料进入模腔，它会填充整个模腔，并形成所需的制品形状。
注塑机的液压系统会提供足够的压力，确保塑料原料填充完整，并将其保持在模腔中，直到塑料冷却并固化。
5. 冷却和固化在注塑机工作过程中，冷却和固化是非常重要的步骤。
一旦塑料原料填充模腔，冷却系统会通过冷却水或其他冷却介质将模具冷却。
冷却过程会使塑料原料迅速冷却，并固化成所需的制品形状。
6. 开模和脱模当塑料原料冷却并固化后，注塑机会打开模具，以便取出制品。
开模系统会通过液压或机械力将模具分离，然后将制品从模腔中取出。
一旦制品被取出，注塑机会准备进行下一次注塑循环。
总结：注塑机的工作原理是将塑料原料加热和加压，并通过射出系统将其注入模具中。
在模具中，塑料原料冷却和固化，最终形成所需的制品。
注塑机的工作原理是一个复杂的过程，涉及到多个系统和部件的协同工作。
通过合理的操作和维护，注塑机可以高效地生产各种塑料制品。
注塑机工作原理
注塑机工作原理注塑机是一种常用于塑料加工的设备，它通过将熔化的塑料注入模具中，经过冷却后形成所需的塑料制品。
注塑机工作原理如下：1. 注塑机构成注塑机主要由注射系统、熔化系统、冷却系统、液压系统和控制系统等几个主要部分组成。
2. 注射系统注射系统由注射缸、螺杆和喷嘴组成。
在工作时，塑料颗粒经过加热和熔化后，通过螺杆的旋转被注射缸推进到模具中。
注射缸具有一定的压力，以确保塑料能够顺利进入模具。
3. 熔化系统熔化系统主要由加热器和熔化缸组成。
加热器将塑料颗粒加热到熔化温度，熔化缸则将熔化的塑料保持在一定的温度和压力下，以便顺利注射到模具中。
4. 冷却系统冷却系统主要由冷却水路和冷却器组成。
在注塑过程中，塑料进入模具后会迅速冷却，以使其固化成为所需的塑料制品。
冷却系统通过循环冷却水来控制模具的温度，以保证塑料制品的质量。
5. 液压系统液压系统主要由液压泵、液压马达和液压阀组成。
液压系统提供所需的压力和动力，使注射缸和模具能够正常工作。
通过控制液压阀的开关，可以实现注射、保压和回程等动作。
6. 控制系统控制系统主要由电气控制柜和人机界面组成。
电气控制柜负责控制整个注塑机的运行，包括各个系统的启动、停止和调节。
人机界面提供操作者与注塑机进行交互的界面，可以监控和调整注塑机的各项参数。
注塑机工作原理的基本流程如下：1. 开机准备：启动注塑机的电源和液压系统，并进行相关的预热和调试工作。
2. 加料和熔化：将塑料颗粒加入熔化缸中，通过加热器将其熔化成为可注射的熔体。
3. 注射：通过控制注射系统，将熔化的塑料注入模具中，填充整个模腔。
4. 保压：在注射完成后，保持一定的压力，使塑料在模具中充分冷却和固化。
5. 回程：注塑机回程将注射缸退回到初始位置，准备进行下一次注射。
6. 开模和取件：打开模具，取出成品，进行后续的处理和包装。
注塑机工作原理的优势：1. 生产效率高：注塑机可以实现连续、自动化的生产过程，大大提高了生产效率。
注塑机结构及工作原理
2024/7/25
15
推力面摩擦力的作用下，物料被压缩成密集的固体塞螺母，
沿着螺纹方向做相对运动，在此段，塑料为固体状态，即 玻璃态。
h1— 加料段的螺槽深度。h1深，则容纳物料多，提高了 供料量和塑化能力，但会影响物料塑化效果及螺杆根部的 剪切强度，一般h1≈（0.12～0.16）ds。
L3 — 熔融段长度。熔融段又称均化段或计量段，熔体在 L3段的螺槽中得到进一步的均化，温度均匀，组分均匀， 形成较好的熔体质量，L3长度有助于熔体在螺槽中的波动 ，有稳定压力的作用，使物料以均匀的料量从螺杆头部挤
L2 — 塑化段（压缩段）螺纹长度。物料在此锥形空间 内不断地受到压缩、剪切和混炼作用，物料从L2段入点开 始，熔池不断地加大，到出点处熔池已占满全螺槽，物料 完成从玻璃态经过黏弹态向黏流态的转变，即此段，塑料 是处于颗粒与熔融体的共存状态。L2的长度会影响物料从 玻璃态到黏流态的转化历程，太短会来不及转化，固料堵 在L2段的末端形成很高的压力、扭矩或轴向力；太长则会 增加螺杆的扭矩和不必要的消耗，一般L2=（6～8）ds。 对于结晶型的塑料，物料熔点明显，熔融范围窄，L2可短
机身 液压系 统 加热系统 冷却系统
控制系统
加料装置
顶出装置 泵、液压马达、阀 蓄能器 冷却器 管路等油路控制
动作程控 料筒温度控制 液压泵电机控制 故障检测报警控制
安全保护
图2 注塑机组成示意图
2024/7/25
5
（一）注塑部件的典型结构
1．注射部件的组成 目前，常见的注塑装置有单缸形式和双缸形式，我厂注 塑机都是双缸形式的，并且都是通过液压马达直接驱动螺 杆注塑。因不同的厂家、不同型号的机台其组成也不完全 相同，下面就对我厂用的机台作具体分析。 立式机和卧式机注塑装置的组成图分别如图3和图4。 工作原理是：预塑时，在塑化部件中的螺杆通过液压马 达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压 马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推 到料筒前端的储料室中，与此同时，螺杆在物料的反作用 下后退，并通过推力轴承使推力座后退，通过螺母拉动活
