象山自来水厂取水泵房施工方案象山自来水厂是该地区主要供水单位之一，为了提高供水效率和水质，计划对取水泵房进行施工改造。
取水泵房施工方案应该综合考虑工程质量、工期、安全等因素，以确保施工顺利进行，达到预期效果。
一、施工准备工作1.扬尘防治工作：在施工现场周边设置防尘网，定期清洁道路，保持施工环境清洁。
2.施工区域划分：根据工程要求，对施工区域进行划分，确保施工有序进行。
二、取水泵房基础施工1.基础处理：对原有基础进行清理、修整，确保基础平整牢固。
2.基础浇筑：采用预制桩和模板浇筑技术，保证基础质量。
3.基础验收：待基础完成后进行验收，合格后方可进行上部结构施工。
三、取水泵房结构施工1.结构设计：根据实际需要，设计合理的建筑结构方案，确保承重能力和稳定性。
2.结构施工：采用钢筋混凝土结构，按照设计要求进行施工，保证质量。
3.环境保护：在施工过程中加强环境保护措施，避免污染水源。
四、取水泵房设备安装1.设备购置：选购符合要求的取水泵房设备，并组织专业技术人员进行安装。
2.设备调试：安装完成后进行设备调试，确保设备正常运行。
3.安全防护：加强设备安全防护，建立定期检查维护制度，预防事故发生。
五、施工总结与验收1.施工总结：对整个施工过程进行总结，发现问题并提出改进意见。
2.施工验收：完成所有工程后进行验收，达到设计要求后方可交付使用。
六、施工质量控制1.施工质量检查：定期进行工程质量检查，及时发现并纠正施工中的质量问题。
2.施工监督：设立专门的监理单位对施工过程进行监督，确保质量合格。
以上是关于象山自来水厂取水泵房施工方案的详细介绍，通过科学合理的施工方案实施，将有助于提高取水泵房的整体效能，为当地居民提供更加优质的自来水服务。

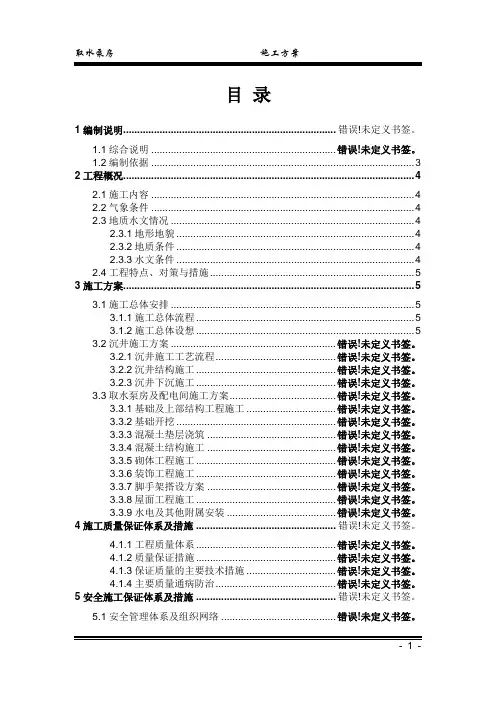

象山自来水厂取水泵房施工方案
