2020年44 一个小程序编写_UART例子参考模板
SPCE061A的UART的数据桢格式
启动位
停止位
start D0 D1 D2 D3 D4 D5 D6 D7 parity stop
8位数据位
奇偶校验位
C3
0.1u
VB1 1 6 2 7 3 8 4 9 5
SUB-D 9
+
硬件电路连接图 V3 C4
+
+
C11 0.1u
0.1u C10
0.1u
+
U1
1 2 3
C1+ V+
VCC GND
16 15 14
4 C1- DOUT1 13
5 6 7
C2+ C2V-
RIN1 ROUT1
DIN1
12 11 10
8 DOUT2 DIN2 9
RIN2 ROUT2
HIN232CP
C5 104
RS-232标准
RS-232是异步串行通信中应用最早，也是 目前应用最广泛的串行总线接口之一。
RS-232采用负逻辑电平，在干扰小的情况 下，一般只采用发送数据、接收数据、 地线三根信号线。
传输率（波特率）
所谓传输率就是指每秒传输多少位，传输 率也常叫波特率。国际上规定了一个标 准波特率系列为1200、1800、2400、 4800、9600、19200、38400、 56000、57600、115200bps
r1 = 0x0001 [G_RecFlag] = r1; jmp L_ReSendData;
r2 = [P_UART_Command2]; r2 &= 0x0040; jz L_Check_RxRDY; r1 = [G_RecFlag] cmp r1,0x0000 jz L_Check_RxRDY; [P_UART_Data] = r4; r1 = 0x0000 [G_RecFlag] = r1;
.define xxx xxxx .public _main; _main: … 〔xxx〕＝Rx … Loop：
… … Jmp loop
r1 = 0x006b; [P_UART_BaudScalarLow] = r1;
r1 = 0x0000; [P_UART_BaudScalarHigh] = r1;
… … Jmp loop
.PUBLIC _main; _main: L_UART_INIT:
int off; r1 = 0x0000 [G_RecFlag] = r1; r1 = 0x0000;
[P_INT_Ctrl] = r1; r1 = 0x0480; [P_IOB_Attrib] =r1; r1 = 0x0400; [P_IOB_Dir] = r1; r1 = 0x0000; [P_IOB_Data] = r1;
r1 = 0x0000; r4 = 0x00C0; [P_UART_Command1] = r1; [P_UART_Command2] = r4;
模版与实例程序对比
.define xxx xxxx .public _main; _main: … 〔xxx〕＝Rx … Loop：
…
L_ReSendData: L_Check_TxRDY:
➢ P_UART_Command2 寄存器设置b7、 b6脚为1，允许接收与发送
➢ P_UART_BaudScalarLow（写0x00C0) 与P_UART_BaudScalarHigh（写 0x0000）联合设置波特率，采用 115200bps
复习 单一模块编程共性
共性一：程序结构
每个单一模块的编程，基本的程序结构 是：
任务的提出
前面介绍了关于串口通讯的基本知识， 现在就通过实例介绍应用SPCE061A实现 与PC机数据的接收与发送，同时巩固如何 对单一模块程序设计。
分析SPCE061A可以使用的硬件资源
SPCE061A的UART模块提供了 一个全双工标准接口，用于完成
SPCE061A与外设之间的串行通 UART模块
1、初始状态的设置。 2、主循环中检测状态和进行分析。 3、清看门狗。
共性
初始化 模块的状态查询 模块的状态处理
清看门狗
实例 初始化IO口、波特率
可以发送数据？ N Y
是否接受过数据？ N Y
发送数据
是否有数据接收？ N Y
接收数据
各功能模块汇编程序 基本模板与实例比较
.define xxx xxxx .public _main; _main: … 〔xxx〕＝Rx … Loop：
XRXD1 XTXD1
根据硬件电路分析任务
➢ 硬件电路采用接收数据、发送数据、地 线三根信号线实现通讯，可以采用查询 的方式实现数据的接收与发送。
➢ 数据格式的确定，为简单起见采用一位 启动位、8位数据位、无奇偶校验位、结 束位
➢ 波特率为115200bps
UART模块寄存器的设置
➢ P_UART_Command1寄存器与本次设 计所采用的查询无奇偶校验方法无关， 写入00H即可
[P_Watchdog_Clear] = r1
Jmp loop
.define xxx xxxx .public _main; _main: … 〔xxx〕＝Rx … Loop：
… [P_Watchdog_Clear] = r1 Jmp loop
模版与实例程序对比
L_Check_RxRDY: r1 = 0x0001 [P_Watchdog_Clear] = r1 r2 = [P_UART_Command2]; r2 &= 0x0080; JZ L_Check_RxRDY; r4 = [P_UART_Data];
Sunplus SPCE061A 微控制器
单一功能模块UART程序编写举例说明
讲解目的
➢ 串行通信应用广泛，举例说明SPCE061A 与PC机实现串行收发数据
➢ 结合例子巩固对SPCE061A单一模块编程 思路。
数据通讯
在自动化测量和控制系统中，各台仪表之 间需要不断进行各种信息的交换和传输， 这种信息的交换和传输是通过仪表的通 讯接口，按照一定的协议进行的。
通讯接口的主要类型
通讯接口主要有五种类型： ➢ 异步串行通信接口 ➢ 并行通讯接口 ➢ USB接口 ➢ 现场总线接口 ➢ 以太网接口
串行通讯接口
串行通信与并行通信相比节省成本，尤其 远距离传输时，优势更加明显。现在串 行通讯应用越来越广泛。
串行数据接口标准： RS-232、RS-422、RS485

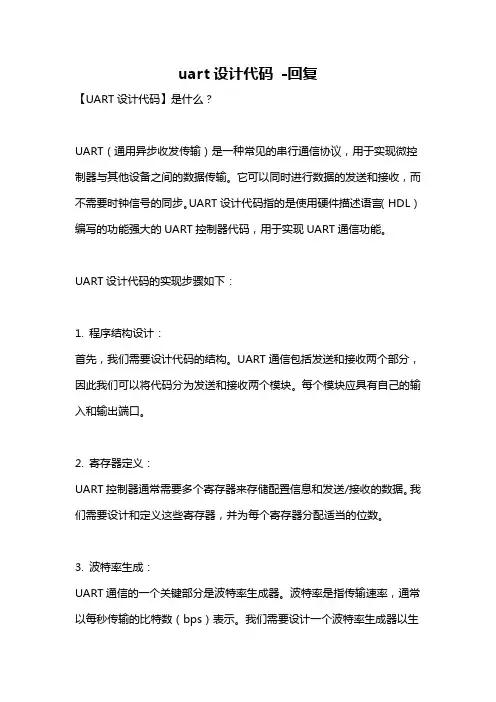

uart设计代码 -回复
uart设计代码-回复【UART设计代码】是什么？UART（通用异步收发传输）是一种常见的串行通信协议，用于实现微控制器与其他设备之间的数据传输。
它可以同时进行数据的发送和接收，而不需要时钟信号的同步。
UART设计代码指的是使用硬件描述语言（HDL）编写的功能强大的UART控制器代码，用于实现UART通信功能。
UART设计代码的实现步骤如下：1. 程序结构设计：首先，我们需要设计代码的结构。
UART通信包括发送和接收两个部分，因此我们可以将代码分为发送和接收两个模块。
每个模块应具有自己的输入和输出端口。
2. 寄存器定义：UART控制器通常需要多个寄存器来存储配置信息和发送/接收的数据。
我们需要设计和定义这些寄存器，并为每个寄存器分配适当的位数。
3. 波特率生成：UART通信的一个关键部分是波特率生成器。
波特率是指传输速率，通常以每秒传输的比特数（bps）表示。
我们需要设计一个波特率生成器以生成正确的时钟信号，使得接收方能正确解读发送方发送的数据。
4. 发送功能设计：发送功能是将数据从发送缓冲区传输到接收端的功能。
我们需要实现发送缓冲区以及相应的控制逻辑，使得数据能够按照正确的格式进行传输。
5. 接收功能设计：接收功能是从接收端读取数据并存储到接收缓冲区中的功能。
我们需要实现接收缓冲区以及相应的控制逻辑，以确保正确接收和存储数据。
6. 数据格式设计：UART通信涉及到数据的格式，包括起始位、数据位、奇偶校验和停止位等。
我们需要设计和实现相应的逻辑以正确解析和生成这些位。
7. 中断和状态机设计：UART通信通常使用中断来处理接收和发送的数据。
我们需要设计适当的中断逻辑，并使用状态机来控制发送和接收的时序。
8. 仿真和验证：在完成代码的编写后，我们需要进行仿真和验证以确保UART控制器的正常工作。
我们可以使用仿真工具来模拟UART通信，验证硬件代码的正确性。
9. 集成到目标系统中：最后，我们需要将UART代码集成到目标系统中。
uart中文例程
本次实验总体结构图 本实验时我用上了，RS485 作为驱动器与 PC 的通讯，在软件上与 RS232 并没有太大的区别， 所以这部分不将多说。
Page 1 of 8 基于模拟前端信号处理与控制技术的专业论坛、网站.
微控设计网
3 主要软件流程图 在程序中，主程先将接收准备程序设置好，进入低功耗模式中等待串行口发来的起始位信号 进行唤醒。在接收中主要利用 CCR0 的捕获功能和比较功能实现；而在发送中主要利用 CCR0 的比较功能实现。此时 CCR0 的中断就当波特率发生器之用。在软件中，只要设置好相应的初 始化，大部分是由中断程序完成的。 下面是 CCR0 中断程序流程图，供大家参考：
//发送充许位 //485 充许发送控制 //通用位区 //发收计数器 //发送缓冲器 //接收缓冲器 //初始化 //发送一字节数据 //接收准备子程序
//******************************************************************************* //主程序 main() { init(); //初始化 P2DIR|=BIT0;//P2.0 输出 P2OUT|=BIT0;//先关 LED while(1) { rxd(); //准备接收 LPM3; txd(R_DATA); } } //******************************************************************************* void init(void) //初始化 { WDTCTL=WDTPW+WDTHOLD; //停止 WDT P1DIR|=BIT0; //P1.0 设为输出
上图是本程的串口数据格式：分别由 1 位起始位、8 位数据位、1 位停止位组成。 起始位：是用于识别一个串行数据的首要位标识。 数据位：8 位数据。 停止位：表示结束串行数据。 在 F1121 中用 TA 作波特率发生器以及利用捕获比较寄存器实现边沿捕获功能等软件来组合实 现的。从而可以体现出 TA 模块的灵活性。 2 电路图
UART收发器设计实例
UART收发器设计实例UART（Universal Asynchronous Receiver Transmitter，通用异步收发器）是广泛使用的异步串行数据通信协议。
下面首先介绍UART硬件接口及电平转换电路，分析UART的传输时序并利用Verilog HDL语言进行建模与仿真，最后通过开发板与PC相连进行RS-232通信来测试UART收发器的正确性。
UART界面介绍本节所介绍的UART即美国电子工业协会定义的RS-232C，简称RS-232。
RS-232的接口一般有9针的DB9和25针的DB25，这里以9针为例，它的各个引脚的定义如表。
DB9的引脚定义引脚功能缩写1 资料载波检测 DCD2 数据接收 RXD3 资料发送 TXD4 资料终端准备 DTR5 地 GND6 资料设备准备就绪 DSR7 发送请求 RTS8 清除发送 CTS9 地 GND由于RS-232的电气特性与FPGA引脚不相同，因此它们之间不能直接相连，对于RS-232的数据线，当为逻辑“1”时，对应电平是-15V~-3V；当为逻辑“0”时，对应电平是15V~3V。
因此，与FPGA相连之前必须进行电平转换，转换原理图如图所示RS-232电平转换原理图UART传输时序UART传输时序如图UART传输时序发送数据过程：空闲状态，线路处于高电位；当收到发送数据指令后，拉低线路一个数据位的时间T，接着数据按低位到高位依次发送，数据发送完毕后，接着发送奇偶校验位和停止位（停止位为高电位），一帧资料发送结束。
接收数据过程：空闲状态，线路处于高电位；当检测到线路的下降沿（线路电位由高电位变为低电位）时说明线路有数据传输，按照约定的波特率从低位到高位接收数据，数据接收完毕后，接着接收并比较奇偶校验位是否正确，如果正确则通知后续设备准备接收数据或存入缓存。
由于UART是异步传输，没有传输同步时钟。
为了能保证数据传输的正确性，UART 采用16倍数据波特率的时钟进行采样。
UART协议范文
UART协议范文UART（Universal Asynchronous Receiver/Transmitter）是一种通信协议，常用于串行通信。
它是一种异步传输方式，即发送和接收数据的设备使用不同的时钟频率，没有统一的时钟信号来同步数据传输的开始和结束。
UART协议广泛应用于计算机和外设之间的数据传输，例如串口通信、蓝牙模块、GPS接收器等。
UART协议的数据帧由起始位、数据位、校验位和停止位组成。
起始位是一个低电平信号，用于表示数据传输的开始。
数据位是指传输的数据位数，常为8位。
校验位用于对传输的数据进行错误检测，可以选择奇偶校验或无校验。
停止位是一个高电平信号，用于表示数据传输的结束。
UART协议的数据传输过程如下：发送方在传输数据之前先发送起始位，然后发送数据位，接着是校验位，最后是停止位。
接收方在接收到起始位后开始读取数据位，然后进行校验，最后读取停止位。
传输完成后，发送方可以继续发送下一帧数据。
UART协议的优点是简单、成本低廉，适用于短距离的数据传输，并且支持半双工通信。
与其他通信协议相比，UART协议的硬件要求较低，可以使用单个引脚实现数据传输。
由于UART协议是异步传输，可以适应不同设备间的传输速率不一致的情况。
然而，UART协议也存在一些限制。
由于它是一对一的通信方式，每个UART通信链路只能连接两个设备。
传输速率有限，通常不适用于高速数据传输。
在长距离传输中，波特率越高，传输距离越短。
此外，UART 协议没有提供错误纠正机制，一旦数据传输错误，接收方无法知道或纠正数据错误。
总之，UART协议是一种简单、成本低廉的通信协议，适用于短距离的数据传输。
它的特点是异步传输、可调速率，传输数据帧的结构简单。
尽管UART协议存在一些限制，但在不同的应用场景下，它仍然是一种重要的通信协议。
UART模块详解与使用示例
UART模块详解与使用示例为方便参加恩智浦大学生智能车设计竞赛的同学们，成都逐飞科技设计制作了i.MX RT1064核心板，并配套开发了相应的函数库。
本文为逐飞科技来稿，在此分享给大家，对不参加智能车竞赛的朋友也有很大的帮助作用。
点此回顾往期内容：GPIO详解FAST GPIO模块详解与使用示例ADC模块和QTIMER模块PIT模块详解与使用示例各位朋友好，新冠肺炎疫情还未解除，目前还不能正常复工，开启在家办公模式，所以连载应该继续，逐飞科技连载的“基于RT1064的智能车应用入门指导”开发分享又来投稿啦！今天分享UART模块的使用，感谢来自恩智浦的支持，感谢梁平老师帮忙检查修改文中错误，感谢关注“逐飞科技”。
接下来进入我们今天分享的主题：UART模块1. UART功能UART（Universal Asynchronous Receiver / Transmitter）通用异步收发器，主要用于低速近距离的通信，嵌入式开发中大多数工程师，喜欢使用串口将调试信息发送至PC上的串口调试助手等软件。
RT1064片内的UART全部都是低功耗串口(LPUART)。
2. UART库函数以下函数均位于zf_uart.c和zf_uart.h：函数名称函数功能uart_init uart初始化uart_putchar uart发送一个字节uart_putbuff uart发送一个数组uart_putstr uart发送一个字符串uart_getchar uart等待获取一个字节uart_query uart查询获取一个字节uart_tx_irq uart发送中断设置uart_rx_irq uart接收中断设置uart_set_handle uart中断回调函数设置uart_init函数参数参数名称参数说明uartn设置uart模块编号baud设置uart波特率tx_pin设置uart发送引脚rx_pin设置uart接收引脚uart_putchar函数参数参数名称参数说明uartn设置uart模块编号dat需要发送的数据uart_putbuff函数参数参数名称参数说明uartn设置设置uart模块编号buff需要发送的数组地址len需要发送的长度uart_putstr函数参数参数名称参数说明uartn设置设置uart模块编号str需要发送的字符串地址uart_getchar函数参数参数名称参数说明uartn设置设置uart模块编号dat保存数据的地址uart_query函数参数参数名称参数说明uartn设置设置uart模块编号dat保存数据的地址return:返回1读取成功，返回0未读取到数据uart_tx_irq函数参数参数名称参数说明uartn设置设置uart模块编号status设置1开启发送完成中断，设置0关闭发送完成中断uart_rx_irq函数参数参数名称参数说明uartn设置设置uart模块编号status设置1开启接收完成中断，设置0关闭接收完成中断uart_set_handle函数参数参数名称参数说明uartn设置设置uart模块编号handle uart中断句柄结构体callback回调函数地址(直接填写函数名称即可)tx_buff发送缓冲区地址tx_count设置发送n个字节后触发中断rx_buff接收缓冲区地址rx_count设置接收n个字节后触发中断UART使用示例UART使用示例1. UART发送与接收（非中断方式）#include 'headfile.h' //包含头文件 uint8 uart_receive;uint8 uart_send[10];int main(void){ DisableGlobalIRQ(); board_init();//务必保留，本函数用于初始化MPU 时钟调试串口//初始化串口波特率为115200 TX为D16 RX为D17uart_init (USART_8, 115200,UART8_TX_D16,UART8_RX_D17); //总中断最后开启 EnableGlobalIRQ(0); uart_send[0] = 'S'; uart_send[1] = 'E'; uart_send[2] = 'E'; uart_send[3] = 'K'; uart_send[4] = 'F'; 意字符程序继续运行\n\r');//发送字符串 uart_getchar(USART_8,&uart_receive);//等待接收到一个字节后程序继续运行 uart_putchar(USART_8,uart_receive); //发送收到的字符 uart_putstr(USART_8,'\n\r'); //发送换行编程要点1：在使用uart_getchar函数获取串口数据时需要注意，此函数需要等到收到数据后才会继续往后运行。
uart例程
UART（Universal Asynchronous Receiver/Transmitter）是一种常见的异步串行通信协议，常用于微控制器和其他设备之间的通信。
下面是一个简单的UART例程，它可以在Arduino平台上运行。
```c++#include <SoftwareSerial.h>SoftwareSerial mySerial(10, 11); // RX, TXvoid setup(){// Open serial communications and wait for port to open:Serial.begin(9600);while (!Serial) {; // wait for serial port to connect. Needed for native USB port only}Serial.println("Goodnight moon!");// set the data rate for the SoftwareSerial portmySerial.begin(4800);mySerial.println("Hello, world?");}void loop() // run over and over{if (mySerial.available()) {Serial.write(mySerial.read());}if (Serial.available()) {mySerial.write(Serial.read());}}```这个例程使用了Arduino的SoftwareSerial库来实现UART通信。
在`setup()`函数中，首先打开了串口通信并等待端口打开。
然后通过Serial对象向串口发送一条消息，同时设置软件串口的波特率为4800。
在`loop()`函数中，通过检查软件串口和主串口的数据可用性，将它们之间的数据相互转发。
嵌入式写uart程序
嵌入式写uart程序
在嵌入式系统中，UART（Universal Asynchronous Receiver/Transmitter）是一种常用的串行通信接口。
它用于实现与外部设备之间的数据传输。
以下是一个简单的嵌入式 UART 程序示例，用于发送数据：
```c
#include <stdio.h>
#include <uart.h>
int main() {
// 初始化 UART 接口
uart_init();
// 要发送的数据
char message[] = "Hello, UART!\n";
// 发送数据
uart_send(message, strlen(message));
// 等待数据发送完成
uart_wait_send_done();
return 0;
}
```
在上述示例代码中，我们首先初始化 UART 接口。
然后，我们定义要发送的数据，并使用`uart_send`函数将数据发送到 UART 接口。
最后，我们使用`uart_wait_send_done`函数等待数据发送完成。
请注意，这只是一个简单的示例程序，实际的 UART 编程可能涉及更多的细节，例如设置波特率、数据位数、奇偶校验等。
具体的实现方式可能因所使用的嵌入式平台和编译器而有所不同。
如果你需要更详细的 UART 编程示例或帮助，请提供更多的上下文信息，例如所使用的嵌入式平台、编译器以及具体的需求。
这样我可以提供更具体的帮助和示例代码。
UART串口通信设计实例
UART串口通信设计实例UART（通用异步收发传输）串口通信是一种常见的串行通信协议，用于在计算机系统和外部设备之间进行数据传输。
它是一种异步串行通信协议，可以实现可靠的数据传输。
在本文中，我们将介绍一个基于UART串口通信的设计实例。
UART串口通信的基本原理是通过发送和接收数据帧来实现数据传输。
数据帧由一个起始位、数据位、校验位和停止位组成。
起始位用于标识数据帧的开始，停止位用于标识数据帧的结束，数据位用于传输真实的数据，校验位用于验证数据的准确性。
在UART串口通信中，发送方和接收方需要使用相同的波特率（即数据传输速率）来进行通信。
设计实例中的UART串口通信涉及两个设备：一个发送设备和一个接收设备。
发送设备通过UART串口将数据传输给接收设备，接收设备接收数据并进行处理。
首先，我们需要确定UART串口的硬件连接，通常包括TX（发送线）、RX（接收线）和GND（地线）。
当然，在实际设计中，根据不同的设备和系统需求，连接方式可能会有所不同。
在设计UART串口通信时，我们需要编写相应的软件代码来实现数据的发送和接收。
发送端的软件代码应该包括以下步骤：1.初始化UART串口，设置波特率、数据位、校验位和停止位等参数。
2.将需要发送的数据放入发送缓冲区。
3.等待发送缓冲区为空。
4.将数据从发送缓冲区发送到UART串口。
5.检查发送是否成功，并采取相应的措施。
接收端的软件代码应该包括以下步骤：1.初始化UART串口，设置波特率、数据位、校验位和停止位等参数。
2.等待接收缓冲区有数据。
3.从UART串口接收数据。
4.将接收到的数据存储到接收缓冲区。
5.处理接收到的数据。
在设计UART串口通信时，需要注意以下几点：1.确保发送设备和接收设备的波特率、数据位、校验位和停止位等参数一致，否则数据传输可能会出错。
2.对于长时间的数据传输，建议使用缓冲区来处理数据，以提高效率。
3.在接收端，需要考虑数据处理的速度是否能够跟上数据的接收速率，否则接收缓冲区可能会溢出。
UART串口通信设计实例
UART串口通信设计实例UART（Universal Asynchronous Receiver/Transmitter）是一种串口通信的协议，通过UART可以实现两个设备之间的数据传输。
在本文中，我们将设计一个基于UART的串口通信系统，并用一个实例来说明如何使用UART进行数据传输。
串口通信系统设计实例：假设我们有两个设备：设备A和设备B，它们之间需要通过串口进行数据传输。
设备A是一个传感器，负责采集环境温度信息；设备B是一个显示屏，负责显示温度信息。
首先，我们需要确定使用的UART参数，包括波特率、数据位数、校验位和停止位等。
假设我们选择的参数为9600波特率、8位数据位、无校验位和1个停止位。
接下来，我们需要确定数据的格式。
在本例中，我们选择使用ASCII码来表示温度值。
ASCII码是一种常用的字符编码方式，将字符与数字之间建立了一一对应的关系。
假设我们将温度的数据范围设置为-10到50，那么ASCII码表示为0x30到0x39和0x2d（负号）。
现在，我们可以开始设计串口通信系统的流程了：1.设备A采集环境温度信息，并将温度值转换成ASCII码格式。
2.设备A将ASCII码格式的温度值按照UART协议发送给设备B。
3.设备B接收UART数据，并将ASCII码格式的温度值转换成温度值。
4.设备B将温度值显示在屏幕上。
接下来，我们将详细介绍每个步骤的实现细节：1.设备A采集环境温度信息，并将温度值转换成ASCII码格式。
设备A可以使用温度传感器读取环境温度，并将读取的温度值转换成ASCII码。
例如，如果读取到的温度值为25，ASCII码格式为0x32和0x352.设备A将ASCII码格式的温度值按照UART协议发送给设备B。
设备A可以通过UART发送函数将ASCII码格式的数据发送给设备B。
发送函数会将数据按照UART协议的要求进行传输，包括起始位、数据位、校验位和停止位等。
3.设备B接收UART数据，并将ASCII码格式的温度值转换成温度值。
uart设计代码
uart设计代码UART (通用异步收发传输器) 是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。
它广泛应用于各种领域，包括电子设备、通信系统和嵌入式系统等。
本文将以人类的视角描述UART 的设计代码，让读者感受到真人在叙述的情感。
UART的设计代码主要涉及到数据的发送和接收。
在设计UART时，首先需要定义数据的格式和传输速率。
然后，通过配置串口相关的寄存器来设置UART的工作模式和参数。
接下来，需要编写发送数据和接收数据的代码，并通过相应的引脚连接外部设备。
在UART的发送端，我们首先需要准备要发送的数据。
可以是文本、数字或其他形式的数据。
然后，将数据放入发送缓冲区，并设置相应的标志位来表示数据已准备好。
UART会自动将数据从发送缓冲区发送到接收端。
发送完毕后，我们可以通过检查发送完成的标志位来确认数据是否发送成功。
在UART的接收端，我们需要不断检查接收缓冲区是否有新的数据到达。
如果有新的数据到达，我们可以从接收缓冲区读取数据，并进行相应的处理。
可以是显示数据、存储数据或执行其他操作。
接收完毕后，我们可以通过检查接收完成的标志位来确认数据是否接收成功。
在UART设计代码中，还需要考虑错误处理和流控制。
当发送端和接收端的工作速率不一致时，可能会出现数据丢失或错误。
为了解决这个问题，可以使用流控制技术，如硬件流控制或软件流控制。
流控制可以确保数据的可靠传输，并避免数据的丢失和错误。
在UART设计代码中，还可以添加一些额外的功能，如数据的校验和、数据的压缩和加密等。
这些功能可以提高数据传输的可靠性和安全性。
UART的设计代码涉及到数据的发送和接收，需要定义数据的格式和传输速率，配置串口相关的寄存器，编写发送数据和接收数据的代码，并考虑错误处理和流控制等功能。
通过合理的设计和编码，可以实现UART的可靠传输和高效通信。
