THSRZ-1型传感器系统综合装置简介
《传感技术综合实验单元》实验指导书
《传感技术综合实验单元》实验指导书一、电子测量与检测实验须知传感技术综合实验的目的使学生在掌握各类传感器的理论及其检测技术、信号调理电路和光电检测技术基础上，能合理选择和利用传感器测量各种工程上常见的物理量。
这是本专业本科学生必须掌握的基本技能。
要求学生通过实际操作，培养独立思考、独立分析和独立实验的能力。
为使实验正确、顺利地进行，并保证实验设备、仪器仪表和人身的安全，在做检测与转换技术实验时，需知以下内容。
1．实验预习实验前，学生必须进行认真预习，掌握每次实验的目的、内容、线路、实验设备和仪器仪表、测量和记录项目等，做到心中有数，减少实验盲目性，提高实验效率。
2．电源（1）实验桌上通常设有单相（或三相）交流电源开关和直流电源开关，由实验室统一供电，实验前应弄清各输出端点间的电压数值。
（2）实验桌（或仪器）上配有直流稳压电源，在接入线路之前应调节好输出电压数值，使之符合实验线路要求。
特别是在实验线路中，严禁将超过规定电压数值的电源接入线路运行。
（3）在进行实验线路的接线、改线或拆线之前，必须断开电源开关，严禁带电操作，避免在接线或拆线过程中，造成电源设备或部分实验线路短路而损坏设备或实验线路元器件。
3．实验线路（1）认真熟悉实验线路原理图，能识图并能按图接好实验线路。
（2）实验线路接线要准确、可靠和有条理，接线柱要拧紧，插头与线路中的插孔的结合要插准插紧，以免接触不良引起部分线路断开。
（3）线路中不要接活动裸接头，线头过长的铜丝应剪去，以免因操作不慎或偶然原因而触电，或使线路造成意想不到的后果。
（4）线路接好后，应先由同组同学相互检查，然后请实验指导教师检查同意后，才能接通电源开关，进行实验。
4．仪器仪表（1）认真掌握每次实验所用仪器仪表的使用方法、放置方式（水平或垂直），并要清楚仪表的型号规格和精度等级等。
（2）仪器仪表与实验线路板（或设备）的位置应合理布置，以方便实验操作和测量。
（3）仪器仪表上的旋钮有起止位置，旋转时用力要适度，到头时严禁强制用力旋转，以免损坏旋钮内部的轴及其连接部分，影响实验进行。
电机设备THDSZ-1使用说明讲解
DDSZ-1型电机及电气技术实验装置一、概述“DDSZ-1型电机及电气技术实验装置”是由本企业设计的新颖综合性的实验装置，它针对目前我国高等院校“电机学”、“电机与拖动”、“微特电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲的要求，能开设上述课程的相关实验。
本实验装置特别适用于高等院校现有的电机、电气技术实验设备的更新改造，为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，同时也为教师或研究生开发新的实验或进行科学研究提供了良好的硬件条件。
二、特点1．综合性强本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2．适应性强能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。
装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3．整套性强从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4．直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5．科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电少，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了巩固与加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6．开放性强控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能，整套装置经过精心设计，加上可靠的元器件质量及精致的工艺，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析和解决问题的能力。
THSRZ-1型实验指导书2012.4.23
THSRZ-1型传感器系统综合实验装置简介一、概述THSRZ-1型传感器系统综合实验装置适应不同类别、不同层次专业教学实验、培训、考核的需求，是一套多功能、全方位、综合性、动手型的实验装置，可以与普教中的“物理”，职教、高教中的“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的教学实验配套。
二、设备构成实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。
1.实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V可调、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。
2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C，控制精度±1 o C。
转动源：2~24V直流电源驱动。
振动源：振动频率1Hz—30Hz（可调）。
3.处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。
4.数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。
12位A/D转换、采样速度达100kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图以及对数据进行分析、存盘、打印等处理，实现软件为硬件服务、软件与硬件互动、软件与硬件组成系统的功能。
更注重考虑根据不同数据设定采集的速率。
详见THSRZ软件使用手册。
本实验台，作为教学实验仪器，大多传感器基本上都做成透明，以便学生有直观的认识，测量连接线用定制的接触电阻极小的迭插式联机插头连接。
实验内容THSA-1型过控综合自动化控制系统实验平台
第一章实验装置说明第一节系统概述一、概述“THSA-1型过控综合自动化控制系统实验平台”是由实验控制对象、实验控制台及上位监控PC机三部分组成。
它是本企业根据工业自动化及其他相关专业的教学特点，并吸收了国内外同类实验装置的特点和长处，经过精心设计，多次实验和反复论证而推出的一套全新的综合性实验装置。
本装置结合了当今工业现场过程控制的实际，是一套集自动化仪表技术、计算机技术、通讯技术、自动控制技术及现场总线技术为一体的多功能实验设备。
该系统包括流量、温度、液位、压力等热工参数，可实现系统参数辨识，单回路控制，串级控制，前馈-反馈控制，滞后控制、比值控制，解耦控制等多种控制形式。
本装置还可根据用户的需要设计构成AI智能仪表，DDC 远程数据采集，DCS分布式控制，PLC可编程控制，FCS现场总线控制等多种控制系统，它既可作为本科，专科，高职过程控制课程的实验装置，也可为教师、研究生及科研人员对复杂控制系统、先进控制系统的研究提供一个物理模拟对象和实验平台。
学生通过本实验装置进行综合实验后可掌握以下内容：1．传感器特性的认识和零点迁移；2．自动化仪表的初步使用；3．变频器的基本原理和初步使用；4．电动调节阀的调节特性和原理；5．测定被控对象特性的方法；6．单回路控制系统的参数整定；7．串级控制系统的参数整定；8．复杂控制回路系统的参数整定；9．控制参数对控制系统的品质指标的要求；10．控制系统的设计、计算、分析、接线、投运等综合能力培养；11．各种控制方案的生成过程及控制算法程序的编制方法。
二、系统特点●真实性、直观性、综合性强，控制对象组件全部来源于工业现场。
●被控参数全面，涵盖了连续性工业生产过程中的液位、压力、流量及温度等典型参数。
●具有广泛的扩展性和后续开发功能，所有I/O信号全部采用国际标准IEC信号。
●具有控制参数和控制方案的多样化。
通过不同被控参数、动力源、控制器、执行器及工艺管路的组合可构成几十种过程控制系统实验项目。
霍尔传感器实验Holtsens
实验 直流激励时霍尔传感器的位移特性实验传感器的种类繁多，传感器技术是一门分散型技术.又是一门知识密集性技术。
它涉及物理、化学、生物、材料、电子学等几乎所有的科学技术。
一、实验目的：1、掌握霍尔传感器工作原理与应用；2、通过静态位移量输入了解霍尔传感器工作特性。
二、实验仪器：霍尔传感器模块（THSRZ-1型）或（DH-CG2000型）、霍尔传感器、测微头、直流电源、数显电压表。
三、实验原理：霍尔传感器是根据霍尔效应制作的一种磁场传感器，霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall ，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
1、霍耳元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者垂直的方向上将产生霍耳电势差UH 。
B I K U H ⋅⋅= （1）（1）式中K 为元件的霍耳灵敏度。
如果保持霍耳元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍耳电势差变化量为：Z dZdBI K U H ∆⋅⋅⋅=∆（2）（2）式中Z ∆为位移量，此式说明若dZ dB为常数时，H U ∆与Z ∆成正比。
为实现均匀梯度的磁场，可以如图1所示两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍耳元件平行于磁铁放在该间隙的中轴上。
间隙大小图 1要根据测量范围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
磁铁截面要远大于霍耳元件，以尽可能的减小边缘效应影响，提高测量精确度。
若磁铁间隙内中心截面处的磁感应强度为零，霍耳元件处于该处时，输出的霍耳电势差应该为零。
THSCIC-1型实训指导书

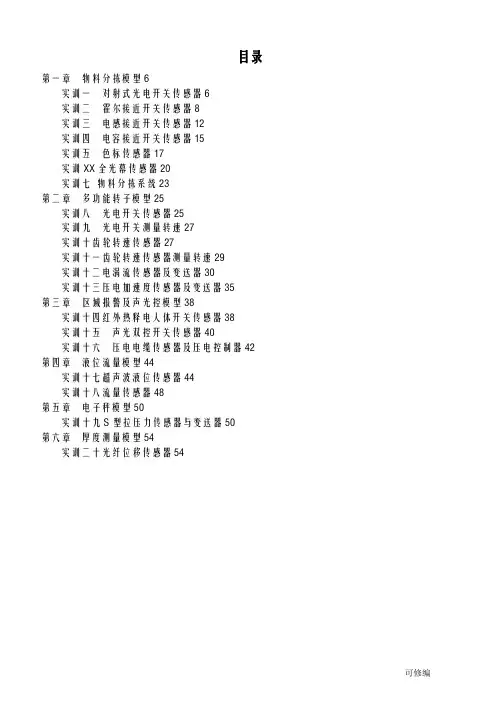

目录第一章物料分拣模型6实训一对射式光电开关传感器6实训二霍尔接近开关传感器8实训三电感接近开关传感器12实训四电容接近开关传感器15实训五色标传感器17实训XX全光幕传感器20实训七物料分拣系统23第二章多功能转子模型25实训八光电开关传感器25实训九光电开关测量转速27实训十齿轮转速传感器27实训十一齿轮转速传感器测量转速29实训十二电涡流传感器及变送器30实训十三压电加速度传感器及变送器35第三章区域报警及声光控模型38实训十四红外热释电人体开关传感器38实训十五声光双控开关传感器40实训十六压电电缆传感器及压电控制器42 第四章液位流量模型44实训十七超声波液位传感器44实训十八流量传感器48第五章电子秤模型50实训十九S型拉压力传感器与变送器50第六章厚度测量模型54实训二十光纤位移传感器54THSCIC-1型工业传感器应用技术实训装置实训指导书一、概述本实训装置是将工业传感器、工业模型有机结合的新一代传感器应用技术及实训设备。
适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。
图1 设备整体结构二、装置配置（一）电源及仪表挂箱1.交流电源AC220V，带漏电保护器；2.直流稳压电源：+24V/1A、±12V/1A、±5V；3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级；4.频率/转速表：频率测量围1～9999Hz，转速测量围1～9999rpm。
图2电源及仪表挂箱（二）信号处理及接口挂箱1.传感器信号转换电路；2.电磁阀/电机驱动电路。
图3 信号处理及接口挂箱（三）变送器挂箱1.电荷放大器量程：102pc、103pc两档可调，最大输出电压：10V/5mA，与压电加速度传感器配套使用。
2.轴向位移变送器量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。
3.压力仪表采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用。
THSRZ-2型传感器综合实验装置说明
THSRZ-2型传感器系统综合实验装置简介一、概述THSRZ-2型传感器系统综合实验装置适应不同类别、不同层次专业教学实验、培训、考核的需求，是一套多功能、全方位、综合性、动手型的实验装置，可以与普教中的“物理”，职教、高教中的“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的教学实验配套。
二、设备构成实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。
1.实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V可调、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。
2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C，控制精度±1 o C。
转动源：2~24V直流电源驱动，转速可调在0~4500 rpm。
振动源：振动频率1Hz—30Hz（可调）。
3.处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。
4.数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。
14位A/D转换、采样速度达300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图以及对数据进行分析、存盘、打印等处理，实现软件为硬件服务、软件与硬件互动、软件与硬件组成系统的功能。
更注重考虑根据不同数据设定采集的速率。
本实验台，作为教学实验仪器，大多传感器基本上都做成透明，以便学生有直观的认识，测量连接线用定制的接触电阻极小的迭插式联机插头连接。
THSCCG1实训指导书
THSCCG-1型传感器技术实训装置简介一、概述“THSCCG-1型传感器技术实训装置”是根据《中华人民共和国教育行业标准－电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。
适合高职院校、职业学校的仪器仪表、自动控制、电子技术与机电技术等专业的实训教学。
二、设备构成实训装置主要由实训台、三源板、传感器和变送模块组成。
1.实训台部分1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V可调、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。
2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C，控制精度±1 o C。
转动源：2~24V直流电源驱动，转速可调在0~4500 rpm。
振动源：振动频率1Hz—30Hz（可调）。
3.传感器及变送模块部分传感器包含金属应变传感器，差动变压器传感器，磁电传感器，Pt100温度传感器，K型热电偶，光电开关，霍尔开关。
变送模块包括电桥、电压放大器、差动放大器、电荷放大器、低通滤波器、相敏检波器、移相器、温度检测与调理等共五个模块。
本实训台，作为教学实训仪器，传感器基本上都采用工业应用的传感器，以便学生有直观的认识，变送模块上附有变送器的原理框图，测量连接线用定制的接触电阻极小的迭插式联机插头连接。
三、实训内容本装置的实训项目共34项，包括基本技能实训项目25项，应用型实训项目9项。
涉及压力、振动、位移、温度、转速等常见物理量的检测。
通过这些实训项目，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、的整个过程。
目录传感器基本技能实训一、金属箔式应变片―单臂电桥搭建二、金属箔式应变片―半桥搭建三、金属箔式应变片―全桥搭建四、扩散硅压阻压力传感器差压测量五、差动变压器的性能测试六、激励频率对差动变压器特性的影响测试七、差动变压器零点残余电压补偿八、电容式传感器的位移特性测试九、电容传感器动态特性测试十、直流激励时霍尔式传感器的位移特性测试十一、交流激励时霍尔式传感器的位移特性测试十二、霍尔式传感器振动测量十三、磁电式传感器转速测量十四、压电式传感器振动测量十五、电涡流传感器的位移特性测试十六、被测体材质、面积大小对电涡流传感器的特性影响测试十七、电涡流传感器测量振动十八、光纤传感器的位移特性测试十九、光纤传感器测量振动二十、PT100温度控制的应用二十一、集成温度传感器的温度特性测试二十二、铂电阻温度特性测试二十三、热电偶的冷端温度补偿二十四、气敏传感器测试酒精浓度二十五、湿敏传感器湿度测量传感器应用实训二十六、直流全桥的应用―电子秤定标二十七、交流全桥的应用―振动测量二十八、差动变压器的应用―振动测量二十九、光电转速传感器的应用—转速测量三十、开关型霍尔传感器的应用—转速测量三十一、光纤传感器的应用—转速测量三十二、K型热电偶的应用—测量温度三十三、E型热电偶的应用—测量温度三十四、智能调节仪应用—转速控制传感器基本技能实训一金属箔式应变片――单臂电桥搭建一、实训目的：了解金属箔式应变片的应变效应，掌握单臂电桥的接线方法和用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备组成
实验台主要由试验台部分、三源板部分、 处理（模块）电路部分和数据采集通讯 部分组成
实验台部分
这部分设有 1k～10kHz 音频信号发生器、 1～30Hz 低频信号发生器、 四组直流稳压电源： ±15V、+5V、±2~±10V、2~24V 可调、 数字式电压表、频率/转速表、定时器以 及高精度温度调节仪组成
THSRZ-1 型传感器系统综合 实验装置 简介
主讲：张坤
概述
THSRZ-1 型传感器系统综合实验装置适应不同 类别、不同层次专业教学实验、培训、考核 的需求，是一套多功能、全方位、综合性、动 手型的实验装置，可以与普教中的“物理”， 职教、 高教中的“传感器技术”、“工业自动化控 制”、“非电测量技术与应用”、“工程检测 技术与应用” 等课程的教学实验配套。
软件的安装 数据卡和电脑连接 驱动程序的安装
软件界面的讲解
菜单栏 工具栏 通道选择 采用频率 按钮的介绍
菜单栏
菜单栏包括系统、示波器、视图、工具、 帮助五大下拉项目 系统中包括开始采集、停止采集、退出 三个选项
示波器
示波器包括暂停显示、波形同步、波形 操作、波形复位、基准复位、波形清除、 波形复制七个选项。其中波形操作又包 括有 XY 轴放大、X 轴放大、Y 轴放大、 波形抓取、十字跟踪五个选项
视图
视图包括工具栏、状态栏和控制栏三个项目
工具
工具包括实验数据处理和计算器这两个 项目。单击实验数据处理项目将会出现 画图工具程序，在程序中手动填入数据 然后单击确定将会进入到曲线拟合程序。 如下图所示
拟合方式
双曲线拟合
抛物线拟合
数据采集、分析部分
为了加深对自动检测系统的认识，本实验台增设了 USB 数据采集卡及微处理机组成的微机 数据采集系统（含微机数据采集系统软件）。14 位 A/D 转换、采样速度达 300kHz，利用该系统软件，可 对学生实验现场采集数据，对数据进行动态或静态处 理和分析，并在屏幕上生成十字 坐标曲线和表格数据，对数据进行求平均值、列表、 作曲线图以及对数据进行分析、存盘、打 印等处理，实现软件为硬件服务、软件与硬件互动、 软件与硬件组成系统的功能。更注重考虑 根据不同数据设定采集的速率
三源板部分
Байду номын сангаас
三源板部分 热源：0~220V 交流电源加热，温度可控 制在室温~120oC，控制精度±1oC。 转动源：2~24V 直流电源驱动。 振动源：振动频率 1Hz—30Hz（可调）
处理（模块）电路部分
包括电桥、电压放大器、差动放大器、 电荷放大器、电容放大器、低通滤波器、 涡流变换 器、相敏检波器、移相器、温度检测与 调理、压力检测与调理等共十个模块
THSRZ 上位机软件使用说明
利用该系统软件，可对学生实验现场采集数据， 对数据进行动态或静态处理和分析，并在屏幕 上生成十字 坐标曲线和表格数据，对数据进行求平均值、 列表、作曲线图以及对数据进行分析、存盘、 打 印等处理，实现软件为硬件服务、软件与硬件 互动、软件与硬件组成系统的功能
安装
