电力电子实验
PPT文档演模板
电力电子实验
4）去掉10电容，换上0.22，重做上面实 验，结果如何？
5）把晶闸管导通后，去掉门极电压，然 后闭合S3，再断开S3，观察灯是否熄 灭。
6）电路中串入可变电阻R，晶闸管导通 后，逐渐增大电阻R，当电流表读数由 某值突然降到零时，该值为晶闸管的 维持电流，此时再增大阳极电压，灯 泡已不再亮，说明晶闸管已关断。
PPT文档演模板
电力电子实验
® 实验电路图
PPT文档演模板
电力电子实验
® KCO5内部电路
PPT文档演模板
电力电子实验
® 波形简图
PPT文档演模板
电力电子实验
® 实验设备
1．TX-LN实验台； 2．双踪示波 3．KCO5实验板； 4．KS晶闸管板； 5．TC1同步变压器； 6．直流电流电压表； 7．交流电流电压表； 8．DC2电源板； 9．隔离变压器
（3）调节移相电位器Rp，用示波器观察 不同角时ud波形，测量不同角时ud的 数值记入表中
PPT文档演模板
电力电子实验
® 实验注意事项
双踪示波器有两个探头，可同时测量两路信 号，但这两探头的地线都与示波器的外壳相连， 所以两个探头的地线不能同时接在同一电路的 不同电位的两个点上，否则这两点会通过示波 器的外壳发生电气短路。为此，为了保证测量 的顺利进行，一般同时观测两个信号时，必须 在被测电路上找到这两个信号的公共点，将其 中一个探头的地线接于此处（另一个探头的地 线可悬空不接），探头各接至被测信号，只有 这样才能在示波器上同时观测到两个信号，而 不发生意外。
实验一 晶闸管的导通和关断条件
PPT文档演模板
电力电子实验
®实验目的
1．验证晶闸管的导通条件。 2．掌握晶闸管的关断方法。
PPT文档演模板
电力电子实验
® 实验电路
PPT文档演模板
图1 晶闸管导通条件实验电路
电力电子实验
PPT文档演模板
图2 晶闸管关断方法实验电路
电力电子实验
®实验设备
1．导通关断实验板 ； 2．30V直流稳压电源； 3．5V稳压电源(DC4) ； 4．TX-LN实验台；
PPT文档演模板
电力电子实验
® 实验内容和步骤
1．实验准备 （1）熟悉实验装置，找出单结管触发电
路，所使用的晶闸管、整流二极管的 位置。 （2）找出所需要接线的端子。找出测试 点与测量插孔之间的对应关系。。
PPT文档演模板
电力电子实验
® 2．触发电路测试
（1）先不接主电路连线，只触发电路接 通电源。用示波器观察触发电路中所 标各点波形。A点：整流输出波形；B 点：削波后的波形；C点：锯齿波波形； D点：单结管输出波形。
2． 观察A点波形时，应将Y轴耦合方式开 关置于“AC”位置，B～E点置“DC”。
PPT文档演模板
电力电子实验
® 思考与讨论
1．交流调压电路一般用在哪些场合？举 例说明。
2．双向晶闸管与两个单向晶闸管反并联 的不同点？控制方式有什么不同？
PPT文档演模板
电力电子实验
实验四 IGBT斩档演模板
电力电子实验
® 实验内容和步骤
1、晶闸管的导通条件
1）阳极加正向15V电压，先门极开路， 观察晶闸管是否导通（灯泡是否亮）。 再门极加+5V电压，观察晶闸管是否导 通。
PPT文档演模板
电力电子实验
2）阳极、门极都加正向电压使晶闸管导 通后去掉门极+5V电压，看晶闸管是否 关断（灯是否灭掉）。再加-5V反向门 极电压，看灯泡是否继续亮。
3）阳极加反向15V电压，门极开路、加 +5V或-5V电压，观察晶闸管是否导通。
PPT文档演模板
电力电子实验
2、晶闸管的关断条件实验
1）接通15V电源电压，再加5V控制极电 压使晶闸管导通，接着就去掉5V控制 极电压。
2）关闭15V电源电压一下后再接通，观 察灯是否继续亮。
3）1、2端接上10电容，灯亮后，去掉5V 电压，然后闭合S1，再闭合S2，观察 灯是否继续亮。
PPT文档演模板
电力电子实验
® 思考与讨论
1．说明控制极的作用及导通条件。 2．说明电容的作用？电容过小时会出现
什么问题？为什么？电容是否越大越 好？为什么？
PPT文档演模板
电力电子实验
实验二 单相桥式半控整流
PPT文档演模板
电力电子实验
® 实验目的
1．熟悉单结管触发电路的工作原理及电路 中各元件作用。
电力电子实验
PPT文档演模板
2020/11/27
电力电子实验
主要内容
® 实验一 晶闸管的导通和关断条件 ® 实验二 单相桥式半控整流 ® 实验三 单相交流调压电路研究 ® 实验四 IGBT斩波电路研究 ® 实验五 GTR单相并联逆变研究 ® 实验六 锯齿波同步触发电路研究
PPT文档演模板
电力电子实验
2．对电阻负载的工作情况及波形作分析。 3．掌握双踪示波器的使用方法。
PPT文档演模板
电力电子实验
® 实验电路图
PPT文档演模板
图1 实验电路图
电力电子实验
® 实验设备
1．TX-LN实验台； 2．隔离变压器；
3．灯泡负载；
4．单结管触发电路；
5．晶闸管主电路； 6．二极管主电路； 7．直流电流电压表；8．示波器
PPT文档演模板
电力电子实验
® 实验内容和步骤
1．触发电路测试， 按图接好导线，闭合开关，接通30V同步 电压和直流电源，观察A-E点波形并记录。 2．触发电路工作正常后，接上灯泡负载， 用示波器观察负载Ud波形
PPT文档演模板
电力电子实验
® 实验注意事项
1．示波器用双探头时应共地连接，示波器 探头放到×10档。
PPT文档演模板
电力电子实验
® 思考与讨论
将测量值与理论计算值比较，分析 误差原因。
PPT文档演模板
电力电子实验
实验三 单相交流调压电路研究
PPT文档演模板
电力电子实验
® 实验目的
1．通过观察负载的输出电压波形， 加深 对双向晶闸管交流调压工作 原理的理解。
2．熟悉KCO5晶闸管移相触发器的 原理及应用。
（2）调节移相电位器Rp，观察C点和D 点的波形变化和移动情况。
（3）估计触发电路的移相范围。
PPT文档演模板
电力电子实验
3．电阻负载研究
（1）单结管电路测试正常后，连接主电 路。
（2）主电路接好后先让老师检查后再接 通电源，用示波器观察ud：负载两端 电压波形；uT：晶闸管两端电压波形； uD：二极管两端电压波形。
电力电子技术实验报告全
电力电子技术实验报告全一、实验目的本次电力电子技术实验旨在加深学生对电力电子器件工作原理的理解，掌握其基本应用和设计方法，提高学生的动手能力和解决实际问题的能力。
二、实验原理电力电子技术是利用电子器件对电能进行高效转换和控制的技术。
通过电力电子器件，可以实现电能的变换、分配和控制，广泛应用于工业、交通、能源等领域。
常见的电力电子器件包括二极管、晶闸管、IGBT等。
三、实验设备和材料1. 电力电子实验台2. 晶闸管、IGBT等电力电子器件3. 电阻、电容、电感等基本电子元件4. 示波器、万用表等测量仪器5. 连接线、焊锡等辅助材料四、实验内容1. 晶闸管触发电路的搭建与测试2. 单相桥式整流电路的设计和测试3. 三相桥式整流电路的设计与测试4. PWM控制技术在电能转换中的应用5. IGBT驱动电路的设计与测试五、实验步骤1. 根据实验要求，设计电路图，并选择合适的电力电子器件和电子元件。
2. 在实验台上搭建电路，注意器件的连接方式和电路的布局。
3. 使用示波器和万用表等测量仪器，对电路进行测试，记录实验数据。
4. 分析实验数据，验证电路设计的正确性和性能指标。
5. 根据实验结果，调整电路参数，优化电路性能。
六、实验结果与分析通过本次实验，我们成功搭建了晶闸管触发电路、单相桥式整流电路、三相桥式整流电路，并对PWM控制技术在电能转换中的应用进行了测试。
实验结果表明，所设计的电路能够满足预期的性能要求，验证了电力电子器件在电能转换和控制方面的重要作用。
七、实验总结通过本次电力电子技术实验，我们不仅加深了对电力电子器件工作原理的理解，而且提高了实践操作能力和问题解决能力。
实验过程中，我们学会了如何设计电路、选择合适的器件和元件，以及如何使用测量仪器进行测试和数据分析。
这些技能对于我们未来的学习和工作都具有重要意义。
八、实验心得在本次实验中，我们体会到了理论与实践相结合的重要性。
通过亲自动手搭建电路，我们更加深刻地理解了电力电子技术的原理和应用。
电力电子实验内容
实验一 单相桥式全控整流电路实验一．实验目的1．了解单相桥式全控整流电路的工作原理。
2．研究单相桥式全控整流电路在电阻负载、阻—感性负载及反电势负载时的工作。
3．熟悉NMCL —05锯齿波触发电路的工作。
二．实验线路及原理1、参见图4-7。
2、晶闸管导通条件：承受正向电压、控制极有触发脉冲；3、电阻负载时，输出电压平均值为：21cos 0.9()2d U U θ+=，且0θπ≤≤； 阻感负载时，输出电压平均值为：20.9cos d U U θ=，且02πθ≤≤；4、阻感负载情况下，阻抗角==控制角的时候，负载电流临界连续；因此，调整负载R 的大小、控制角的大小，均可以改变负载电流的连续情况。
三．实验内容1．单相桥式全控整流电路供电给电阻负载。
2．单相桥式全控整流电路供电给电阻—电感性负载。
3．单相桥式全控整流电路供电给反电势负载。
四．实验设备及仪器1．NMCL 系列教学实验台主控制屏。
2．NMCL —18组件（适合NMCL —Ⅱ)或NMCL —31组件（适合NMCL —Ⅲ）。
3．NMCL —33组件或NMCL —53组件（适合NMCL —Ⅱ、Ⅲ、Ⅴ） 4．NMCL —05组件或NMCL —05A 组件5．NMEL —03三相可调电阻器或自配滑线变阻器。
6．NMCL-35三相变压器。
7．双踪示波器 (自备) 8．万用表 (自备)五．注意事项1．实验开始前，先将NMCL-33组件上脉冲开关关闭（按下去），以免引起误触发；2．调节电阻RP到最大值，以免电流过大烧坏晶闸管；3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。
4．NMCL-05面板的锯齿波触发脉冲需导线连到NMCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。
同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。
5．逆变变压器采用NMCL-35三相变压器，原边线电压为220V，低压绕组为110V。
电力电子实验报告
电力电子实验报告电力电子实验报告引言：电力电子是现代电气工程领域中重要的研究方向之一，它涉及到电力的转换、控制和调节等方面。
本次实验旨在通过实际操作，加深对电力电子原理的理解，并掌握电力电子器件的使用和调试技巧。
一、实验目的本次实验的主要目的是通过搭建电力电子系统，实现对交流电的变换、控制和调节，掌握电力电子器件的使用和调试技巧，加深对电力电子原理的理解。
二、实验装置与方法实验装置包括交流电源、电力电子器件（如整流器、逆变器等）、控制电路以及负载等。
实验方法主要是通过搭建电路，调试参数和观察输出结果，来验证电力电子原理。
三、实验内容1. 整流器实验通过搭建单相半波整流电路，将交流电转换为直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
2. 逆变器实验通过搭建单相半桥逆变电路，将直流电转换为交流电。
调节输入电压和负载电阻，观察输出的交流电压波形和电压波动情况，并记录实验数据。
3. DC-DC变换器实验通过搭建DC-DC变换电路，将直流电转换为不同电压的直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
4. AC-DC变换器实验通过搭建AC-DC变换电路，将交流电转换为直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
四、实验结果与分析在整流器实验中，通过调节输入电压和负载电阻，可以得到稳定的直流输出电压。
而在逆变器实验中，通过调节输入电压和负载电阻，可以得到稳定的交流输出电压。
在DC-DC变换器和AC-DC变换器实验中，通过调节输入电压和负载电阻，可以得到不同电压的直流输出。
实验结果表明，电力电子器件能够有效地实现对电能的变换、控制和调节。
通过调整电路参数，可以实现不同电压、频率和波形的输出。
这为电力系统的稳定运行和能源的高效利用提供了技术支持。
五、实验总结通过本次实验，我深入了解了电力电子的基本原理和应用。

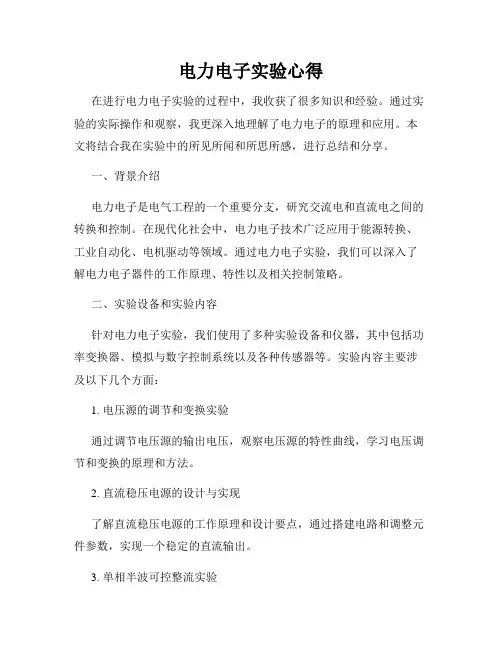

电力电子实验心得
电力电子实验心得在进行电力电子实验的过程中，我收获了很多知识和经验。
通过实验的实际操作和观察，我更深入地理解了电力电子的原理和应用。
本文将结合我在实验中的所见所闻和所思所感，进行总结和分享。
一、背景介绍电力电子是电气工程的一个重要分支，研究交流电和直流电之间的转换和控制。
在现代化社会中，电力电子技术广泛应用于能源转换、工业自动化、电机驱动等领域。
通过电力电子实验，我们可以深入了解电力电子器件的工作原理、特性以及相关控制策略。
二、实验设备和实验内容针对电力电子实验，我们使用了多种实验设备和仪器，其中包括功率变换器、模拟与数字控制系统以及各种传感器等。
实验内容主要涉及以下几个方面：1. 电压源的调节和变换实验通过调节电压源的输出电压，观察电压源的特性曲线，学习电压调节和变换的原理和方法。
2. 直流稳压电源的设计与实现了解直流稳压电源的工作原理和设计要点，通过搭建电路和调整元件参数，实现一个稳定的直流输出。
3. 单相半波可控整流实验学习半波可控整流的原理和控制方法，通过实验验证理论分析，观察电流和电压的波形。
4. 单相全波可控整流实验同样学习全波可控整流的原理和控制方法，通过实验观察输出电压的稳定性和纹波。
5. 三相半波可控整流实验通过实验掌握三相半波可控整流的原理和控制方法，观察不同控制角时输出电压的变化。
6. 单相半桥变流器实验学习单相半桥变流器的工作原理，观察不同负载时输出电压和电流的变化。
7. 单相全桥逆变器实验通过实验学习单相全桥逆变器的原理和应用，观察输入电压和输出电压之间的关系。
三、实验心得1. 实验准备充分在进行电力电子实验前，我会先阅读实验手册并做好实验预习，了解实验的目的、原理和操作步骤。
同时，我会检查实验设备和仪器的工作状态，确保实验前的准备工作充分。
2. 注意实验安全电力电子实验中会涉及到高压和高电流等危险因素，因此，我会穿戴好防护设备，并严格按照实验规定的操作流程进行实验。
同时，我会注意观察实验过程中的异常情况，如发现电路短路或温度过高等问题，会及时停止实验并报告实验室负责人。
电力电子实验报告
实验一：单相半波可控整流电路的仿真一、实验名称：单相半波可控整流电路的仿真二、实验原理：在大功率的电力电子电路中广泛采用可控整流电路对输出电压进行控制和调整，以满足各种功率较大的用电器对电源的要求。
可控整流电路最常用的控制器件是晶闸管，因为晶闸管性能可靠、价格低廉、控制电路简单。
整流电路按负载的不同可以分为带电阻负载和带阻感负载两种情况。
在生产实践中，更常见的是后者，即既有电感又有电阻，若负载中感抗ωL>>电阻R时，负载主要呈现为电感，成为电感负载。
三、仿真电路图各项参数为：图中V3 为220V, 50Hz 的正弦交流电源，X1 为晶闸管，V2 为晶闸管的触发脉冲信号源。
触发脉冲的幅度为-10V（对门、阴极间而言是＋10V），脉冲宽度为0.lms，上升、下降时间均为1us，周期等于输入电源V3 的周期(20ms)。
电组R=2Ω，电感L取6.5mH。
四、波形图分析：电压波形图：现象：电压有跳变！上面是电阻电压，下面是电感电压。
相加大概为110V 左右，实验时占空比是50%，正好是110V。
电压突变是晶闸管由断态转向触发时所致。
电感两端的电压电流波形图：现象：上面是电感电流，下面是电感电压。
电压跳变是电流过0点时，晶闸管由断态触发开通时，由于电感L作用使电流不能突变。
电感很大的时候会没有跳变或跳变很小。
电阻电压电流波形图：结论：有跳变，电流从正向负跳变时候跳变要剧烈一点。
五、心得体会：通过本次实验基本上学会了此软件的基本用法。
同时仿真了单相半波可控整流电路，验证了晶闸管的作用及观察到其对电路的影响。
实验二：三相半波可控整流电路的仿真刘峻玮222007322042015 工程技术学院自动化1班一、实验名称：三相半波可控整流电路的仿真二、实验原理：当整流负载容量很大时，或要求直流电压脉动较小时，应采用三相整流电流，其交流侧由三相电源供电。
三相可控整流电路中，最基本的是三相电路可控整流电路，应用最为广泛的是三相桥式全控整流电路以及双反星形可控整流电路等等，均可在三相半波的基础上分析。
电力电子实验报告
有续流二极管时，当电源电压过零变负时， 二极管因正向电压而导通，负载上电感维持的电 流经二极管继续续流，二极管导通后，晶闸管被 加上反向电压而截至，此时负载上就不会出现负 电压而是为零（忽略二极管压降）。
• 5．分析续流二极管的作用。 • 答： 线圈断电时，线圈里有磁场将产生反向电动势，很容易击穿其他电路元件。这时由于续
•
• 四．实验设备及仪器 • • 1．教学实验台主控制屏 • 2．NMCL—33组件 • 3．NMCL—05E组件 • 4．NMCL—03组件 • 5．双踪示波器（自备） • 6．万用表（自备）
• 五．注意事项 •
• 1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的 地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一 电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此， 在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根 地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号 的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器 上同时观察到两个信号，而不致发生意外。
• 1．单结晶体管触发电路调试及各点波形的观察 • 将NMCL—05E面板左上角的同步电压输入接SMCL-02的U、V输出端，
“触发电路选择”拨至“单结晶”。按照实验接线图正确接线，但由单结晶 体管触发电路连至晶闸管VT1的脉冲UGK不接（将NMCL—05E面板中G、 K接线端悬空），而将触发电路“2”端与脉冲输出“K”端相连，以便观察 脉冲的移相范围。
梯形波通过电阻及等效可变电阻三极管向5点处的电
容充电，当充电电压达到单结晶体管的峰值电压Up时，单 结晶体管导通，电容通过脉冲变压器原边放电，脉冲变压 器副边输出脉冲。同时由于放电时间常数很小，电容两端 的电压很快下降到单结晶体管的谷点电压Uv，使单结晶体 管关断，电容再次充电，周而复始，在电容两端呈现锯齿 波形，在脉冲变压器副边输出尖脉冲。在一个梯形波周期 内，单结晶体管可能导通、关断多次，但只有输出的第一 个触发脉冲对晶闸管的触发时刻起作用。充电时间常数由 电容和等效电阻等决定，调节RP改变电容的充电的时间， 控制第一个尖脉冲的出现时刻，实现脉冲的移相控制。
电力电子实验报告
第三章实验十二单相交流调压电路实验
一、原理概述
通过改变反并联晶闸管或双向晶闸管的控制角α，从而改变交流输出电压的大小。因为触发脉冲为窄脉冲时，会造成晶闸管工作不对称，所以交流调压电路通常采用宽脉冲或脉冲列触发。
二、实验报告
（2）α=30°时
α=60°时α=90°时
阻感性负载和阻性负载波形相同在此略
（3）在负载侧并联一个续流二极管，使负载电流通过续流二极管续流，而不再经过T1、D1或T3、D2这样可使晶闸管恢复阻断能力。
三、思考题
（1）电路在正常运行情况下，突然把触发脉冲切断或者α角增大到180°，就会产生“失控”。
三、思考题
实现有源逆变的条件有两个
（1）外部条件：外部有一个直流电势，方向与晶闸管导通方向一致，值稍大于变流器侧输出的平均电压。
（2）内部条件：逆变电路的主电路为全控结构，α＞90°，处于逆变区。
本电路直流电势由整流输出电压提供，使用心式变压器进行升压，使直流电势值稍大于变流器侧输出的平均电压。
第三章实验八三相半波可控整流电路实验
二、实验报告
（1）当α=90°时，Ud、UVT波形如图所示。
（2）
（3）由波形可以看出当晶闸管导通时输入电压全部加在输出电压Ud两端，当晶闸管截止时，输入电压全部加在晶闸管两端；带感性负载时，由于电流不能突变，输出电压出现负压，此时电压由变压器提供。
三、思考题
（1）由 知C1越大， 越小，反之，C1越小， 越大。
电力电子5个实验
锯齿波同步移相触发电路及单相半波可控整流电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。
3．调节脉冲移相范围将MCL—18的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使 =180O。
调节MCL —18的给定电位器RP1，增加Uct ，观察脉冲的移动情况，要求Uct=0时，α=180O ，Uct=Umax 时，α=30O ，以满足移相范围α=30O ~180O 的要求。
4．调节Uct ，使α=60O ，观察并记录U 1~U 5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。
用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。
5．单相半波可控整流电路带电阻性负载断开触发电路“2”端与脉冲输出“K ”端的连接，“G ”、“K ”分别接至MCL —33（或MCL —53）的VT1晶闸管的控制极和阴极，注意不可接错。
负载R d 接可调电阻（可把MEL —03的900Ω电阻盘并联，即最大电阻为450Ω，电流达0.8A ），并调至阻值最大。
合上主电源，调节主控制屏输出电压至U uv =220V ，调节脉冲移相电位器RP ，分别用示波器观察α=30°、60°、90°、120°时负载电压U d ，晶闸管VT1的阳极、阴极电压波形U Vt 。
并测定U d 及电源电压U 2，验证2cos 1245.0α+=U U d6．单相半波可控整流电路带电阻—电感性负载，无续流二极管串入平波电抗器，在不同阻抗角（改变Rd 数值）情况下，观察并记录α=30O 、60O 、90O 、120O 时的U d 、i d 及Uvt 的波形。
电力电子技术实验报告
电力电子技术实验报告电力电子技术实验报告引言：电力电子技术是现代电力系统中不可或缺的一部分。
它涉及到电力的转换、控制和传输等方面，对于提高电力系统的效率、稳定性和可靠性具有重要意义。
本实验报告将介绍我所参与的电力电子技术实验，并对实验结果进行分析和总结。
实验一：直流电源的设计与实现在这个实验中，我们设计并搭建了一个直流电源电路。
通过选择合适的电路元件，我们成功地将交流电转换为稳定的直流电。
在实验过程中，我们注意到电路中的电容和电感元件对于滤波和稳压起到了关键作用。
通过实验，我们进一步理解了直流电源的工作原理和设计方法。
实验二：交流电压调节器的性能测试在这个实验中，我们测试了不同类型的交流电压调节器的性能。
通过改变输入电压和负载电流，我们测量了调节器的输出电压和效率。
实验结果表明，稳压调节器能够在不同负载条件下保持稳定的输出电压，而开关调压器则具有更高的效率和更好的调节性能。
这些结果对于电力系统的稳定运行和节能优化具有重要意义。
实验三：功率因数校正电路的设计和优化在这个实验中，我们设计了一个功率因数校正电路，并对其进行了优化。
通过使用功率因数校正电路，我们能够降低电力系统中的谐波失真和电能浪费。
实验结果显示，优化后的功率因数校正电路能够有效地提高功率因数，并减少电网对谐波的敏感性。
这对于提高电力系统的能效和稳定性具有重要意义。
实验四：逆变器的设计与应用在这个实验中，我们设计并搭建了一个逆变器电路，并将其应用于太阳能发电系统中。
通过将直流电能转换为交流电能，逆变器可以实现电力的输送和利用。
实验结果表明，逆变器能够稳定地将太阳能发电系统的输出电能转换为适用于家庭和工业用电的交流电。
这对于推广和应用太阳能发电技术具有重要意义。
结论：通过参与电力电子技术实验，我们深入了解了电力电子技术的原理和应用。
实验结果表明，电力电子技术在提高电力系统的效率、稳定性和可靠性方面具有重要作用。
我们还通过实验掌握了电力电子电路的设计和优化方法，为今后从事相关工作奠定了基础。
电力电子大实验报告
一、实验目的1. 熟悉电力电子实验的基本流程和操作规范。
2. 掌握电力电子器件的工作原理和特性。
3. 了解电力电子电路的设计与调试方法。
4. 培养实际动手能力和团队协作精神。
二、实验内容1. 电力电子器件实验（1）实验原理：通过实验观察电力电子器件（如二极管、晶闸管、GTR、MOSFET 等）在电路中的工作状态和特性。
（2）实验步骤：a. 根据实验要求，搭建实验电路。
b. 测量并记录器件的静态特性，如正向导通电压、反向阻断电压、开通和关断时间等。
c. 通过实验观察器件在不同工作状态下的表现。
2. 电力电子电路实验（1）实验原理：通过实验了解电力电子电路（如整流电路、逆变电路、变频电路等）的工作原理和特性。
（2）实验步骤：a. 根据实验要求，搭建实验电路。
b. 测量并记录电路的静态特性，如输出电压、电流、功率等。
c. 通过实验观察电路在不同工作状态下的表现。
3. 电力电子电路控制实验（1）实验原理：通过实验了解电力电子电路的控制方法，如PWM控制、斩波控制等。
（2）实验步骤：a. 根据实验要求，搭建实验电路。
b. 利用控制信号对电力电子器件进行控制，观察控制效果。
c. 分析控制信号的时序和波形，优化控制策略。
三、实验结果与分析1. 电力电子器件实验结果与分析（1）实验结果：通过实验观察，二极管、晶闸管、GTR、MOSFET等器件在电路中的工作状态和特性符合理论分析。
（2）实验分析：实验结果验证了电力电子器件的基本特性和工作原理。
2. 电力电子电路实验结果与分析（1）实验结果：通过实验观察，整流电路、逆变电路、变频电路等电力电子电路在不同工作状态下的表现符合理论分析。
（2）实验分析：实验结果验证了电力电子电路的基本工作原理和特性。
3. 电力电子电路控制实验结果与分析（1）实验结果：通过实验观察，利用PWM控制、斩波控制等控制方法对电力电子器件进行控制，实现了电路的稳定运行。
（2）实验分析：实验结果验证了电力电子电路控制方法的有效性。
