“支架”零件的机械加工工艺规程及工艺装备设计
支架加工工艺规程及工装设计
明确检验标准和要求 增加检验频次和抽样比例 引入先进的检验设备和工具 加强检验人员的培训和管理
支架加工工艺规程 及工装设计的未来 发展趋势
绿色环保：采用环保材料和 工艺，减少对环境的影响
智能化发展：采用先进的自动 化技术和智能制造系统，提高 生产效率和产品质量
个性化定制：根据客户需求进 行个性化定制，满足不同客户
感谢您的观看
汇报人：
提高生产效率：通过 优化工艺规程和工装 设计，减少生产过程 中的浪费和重复劳动， 提高生产效率。
降低成本：通过合理的 工艺规程和工装设计， 减少原材料和能源的消 耗，降低生产成本。
提高产品质量：通过精 确的工艺规程和工装设 计，确保产品尺寸和性 能的稳定性和一致性， 提高产品质量。
增强生产安全性：通 过合理的工艺规程和 工装设计，减少生产 过程中的安全隐患， 保障员工的人身安全 。
工艺规程与工装设计的目标一致性 工艺规程与工装设计的协调性 工艺规程与工装设计的可操作性 工艺规程与工装设计的经济性
支架加工工艺规程 及工装设计的优化 建议
减少加工工序，提高生产效率 优化工装设计，降低成本 引入先进技术，提高加工精度 加强员工培训，提高技能水平
选用高精度、高效率的加工设备 定期对加工设备进行维护和保养 针对不同零件选择合适的加工设备 优化加工设备的布局和操作流程
设备类型：数控机床、加工中心、冲压机等 设备精度：保证加工精度和稳定性 设备数量：根据生产需求确定设备数量 设备维护：定期进行设备维护和保养
加工材料：支架材料的选 择和要求
加工设备：加工设备的种 类和特点
加工工艺：加工工艺的流 程和步骤
加工参数：加工参数的确 定和调整
支架加工完成后，需进行外观检查，确保表面无划痕、毛刺等缺陷。 尺寸精度需符合图纸要求，误差不得超过±0.1mm。 支架的承重能力需经过测试，确保满足设计要求。 支架的稳定性需经过测试，确保在规定时间内无变形或松动现象。
支架课程设计--支架零件的机械加工工艺规程
重庆电子工程职业学院机械制造工艺与机床夹具课程设计院系机电学院专业机械制造及工艺设计指导教师孙红年级机制1104班姓名学号2013年7月机械制造工艺学课程设计是在学完了机械制造工艺学和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能够综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计手册与图表等技术资料及编写技术文件等基本技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指导。
目录第1章零件分析 (4)1.1零件的作用 (4)1.2零件的工艺性分析和零件图的审查 (1)第2章选择毛坯 (1)2.1确定毛坯的成形方法 (1)2.2铸件结构工艺性分析 (1)2.3铸造工艺方案的确定 (2)第3章工艺规程设计 (2)3.1定位基准的选择 (2)3.2制订工艺路线 (2)3.3选择加工设备及刀、夹、量具 (5)3.4加工工序设计 (7)3.5填写加工工艺卡片 (13)第1章零件分析1.1零件的作用支架是机床上用于支撑轴的机构，支架以Φ80孔套在轴上。
本设计任务给定的零件转支架即传递运动并保持其他零件正确工作方式，和保持互相之间的正确位置。
其对加工平面，平行度，加工孔，垂直度，等有一定的要求，由于零件不成规则，故加工过程中需要用到复杂的夹具。
1.2零件的工艺性分析和零件图的审查分析零件图可知，该零件除主要工作表面和基准面精度要求比较高，其余表面加工精度均要求较低，不需要高精度机床加工，通过铣削的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较为经济的方法保证质量地加工出来。
对支架的加工工艺有以下几个方面要求：1.21铣底面保证长度260±0.1和铣左侧面保证长度2406.0，并且保证粗糙度为1.6.1.22镗内孔保证Φ80的孔，同轴度为0.005，直线度为0.01，平行度为0.05.第2章选择毛胚2.1 确定毛坯的成形方法该零件材料为HT15-33，大批量生产，考虑到支架工作过程中受力不大，轮廓尺寸也不大，各处壁厚相差较小，从结构形式看，几何形体不是很复杂，采用铸造生产比较合适，故可采用砂型铸造成形。
支架零件的机械加工工艺规程与装备设计(doc 17页)
支架零件的机械加工工艺规程与装备设计(doc 17页)题目：支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm阶梯孔和8XΦ8mm孔钻孔及相关工艺）一、设计题目(学生空出，由指导教师填写)支架零件的机械加工工艺规程及工艺装备设计（Φ25mmΦ22mm 阶梯孔和8XΦ8mm孔钻孔及相关工艺）此套设计有全套CAD图和卡片，有意者请联系我索取522192623@二、原始资料(1)被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1)被加工工件的零件图1张(2)毛坯图1张(3) 机械加工工艺过程综合卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4)夹具装配图1张(5)夹具体零件图1张(6)课程设计说明书(5000～8000字) 1份四、四、进度安排(参考)(1)熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期摘要笔者对机械图学书166页的支架三视图进行工艺分析，确定下端面为工序基准。
在确定铸造材料的同时，查阅相关资料，主要是课程设计指导书和机械设计手册等。
在用CAXA画出零件图的基础上，完成对毛坯图的绘制，相关形位公差和粗糙度加以补充。
在李老师的指导下完成了加工工艺过程卡片和加工工序卡片。
并由指导书上钩形压板的启发设计了一套支架的专用夹具。
在笔者设计的专用夹具上可以进行钻两种孔的工艺加工。
AbstractThe author analysis the book that call on “mechanical graphics”. In 166 page author find the three view analysis. Facing on the next benchmark for the process. In determining the casting material at the same time, access to relevant information, mainly to guide curriculum design books and manuals, such as mechanical design. Painted parts with CAXA electronic chart on the basis of the rough to complete the mapping, the relevant geometric tolerance and roughness to be added . Under the guidance of Ms.Li, author completed the process of card processing and card processing. Guide books by the inspired hook plate has designed a special fixture stent. Author design in a special fixture which can drill two kinds of holes for processing.1.零件的工艺分析1.1设计对象该设计对象是笔者自己找《机械图学》书166页的一个支架零件。
支架零件的机械加工工艺规程设计
支架零件的机械加工工艺规程设计目录一．课程设计任务书………………………………………….二．序言.....................................................................................三．零件工艺分析.....................................................................四．确定生产类型.....................................................................五．工艺规程的设计5.1确定毛坯的制造形式..................................................................5.2毛坯尺寸及毛坯图......................................................................5.3机械加工余量工序尺寸及毛坯尺寸的确定………………...5.4指定工艺路线……………………………………………….....5.5确立切削用量及基本工时…………………………………......六．夹具的设计……………………………………………...6.1夹具设计………………………………………………………..6.2定位基准的选择……………………………………………...6.3切削力和夹紧力的计算………………………………………6.4定位误差的分析……………………………………………....6.5夹具使用简要说明……………………………………....七．课程设计心得……………………………………………八．参考文献………………………………………………….一.课程设计任务书题目：设计支架（二）零件的机械加工工艺规程内容：1、绘制零件图（按1︰1的比例）1张2、绘制毛坯图（按1︰1的比例）1张3、填写零件机械加工工艺规程卡片1套（包括：机械加工工艺过程卡片1套，机械加工工序卡片1套）4、编写零件课程设计说明书1份原始资料：零件图样1张；零件生产纲领为10000件/年；每日1班。
支架机械加工工艺规程设计
支架机械加工工艺规程设计支架机械加工工艺规程设计支架是一种常用的工业设备，广泛应用于各种机械和结构中。
为了生产高质量的支架，需要一个完善的工艺规程。
下面是一份800字的支架机械加工工艺规程设计。
第一步：材料准备支架通常是用碳钢或不锈钢制成的。
在进行机械加工前，必须首先选择合适的原料，并进行必要的加工处理。
具体来说，需要进行以下步骤：1.1 确定材料类型和规格。
根据支架的要求，选择合适的钢材类型和规格。
1.2 检查材料质量。
检查原材料是否有裂纹、气孔等缺陷。
如果有，需要及时更换。
1.3 切割和锯断。
将原材料按照支架的要求进行尺寸切割和锯断。
第二步：车削加工车削是支架加工的主要工艺，也是加工难度比较大的一个环节。
在进行车削加工时，需要注意以下要点：2.1 精密测量。
在进行车削之前，需要对原材料进行精密测量和标记，确保尺寸和形状的精度。
2.2 刀具选择。
根据所需加工的形状和材料特性，选择合适的车刀和切削液。
2.3 车削工艺。
进行车削时，应先进行粗车，再进行精车。
在精车时，要注意加工速度和刀具的互动，确保车削表面的平整度和精度。
第三步：钻孔和铰孔在支架上需要开孔时，需要进行钻孔和铰孔加工。
具体步骤如下：3.1 确定孔位和孔径。
根据支架的要求，确定开孔的位置和孔径。
3.2 钻孔加工。
采用钻头钻孔，注意钻头的选择和冷却液的使用。
3.3 铰孔加工。
在钻孔的基础上，采用铰刀铰孔，注意铰刀的选择和铰孔的精度。
第四步：焊接和组装当支架的各个部件加工好后，需要进行组装和焊接。
具体步骤如下：4.1 准备工作。
将所有加工好的部件放置在工作台上，清洁表面，确保没有油脂和污垢。
4.2 焊接。
根据支架的结构要求，采用合适的焊接方法进行焊接。
在焊接过程中，要注意预热和焊后热处理。
4.3 组装。
在焊接完成后，将各个部件进行组装。
在组装过程中，要注意各个部件之间的配合和间隙，确保支架的结构牢固和稳定。
总之，支架机械加工工艺规程设计需要综合考虑材料、加工工艺、设备和工作环境等多个因素。

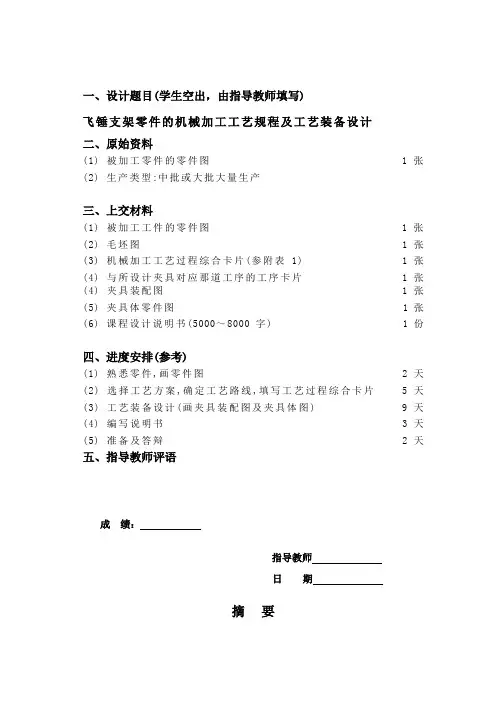

飞锤支架零件机械加工工艺规程及工艺装备设计doc
一、设计题目(学生空出，由指导教师填写)飞锤支架零件的机械加工工艺规程及工艺装备设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程综合卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体零件图1张(6) 课程设计说明书(5000～8000字) 1份四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期摘要本课程设计主要内容包括飞锤支架的加工工艺过程设计和钻6⨯孔专用夹具的设计，在课程设计过程中完成零件4φ图、毛坯图、夹具装配图和夹具体零件图的绘制。
机械制造技术基础课程设计是在我们完成了全部基础课、技术基础课、大部分专业课之后进行的。
这是我们对所学各课程的一次深入的综合性复习，也是一次理论联系实际的训练。
能够顺利完成这次课程设计，首先得益于朱占平老师的悉心指导，同学们的耐心解答。
在设计过程中，缺乏实际的生产经验，导致在设计中碰到了许多问题。
但在同学们的帮助下，通过请教老师，翻阅资料、查工具书，解决设计中的一个又一个问题。
在此，十分感谢朱占平老师的细心指导，感谢同学们的帮助。
AbstractThis curriculum project primary coverage including flies the hammer support's processing process engineering and the drill hole unit clamp's design，Completes the detail drawing, the semifinished materials chart, the jig assembly drawing and the jig body detail drawing plan in the curriculum project process。
支架加工工艺规程及工装夹具设计
支架加工工艺规程及工装夹具设计一、引言支架是工业生产中常用的金属制品，其用途极为广泛。
支架的加工工艺和工装夹具设计对于支架生产的质量、效率和成本非常重要。
本文将详细介绍支架的加工工艺规程及其工装夹具设计。
二、支架加工工艺规程2.1 材料准备支架的材料通常为冷轧板、热轧板或铸铁件。
在材料准备阶段，应对原材料进行质量检查，包括检查材料的化学成分、物理性质和机械性能等指标，以确保加工后的支架具有所需的性能和质量。
2.2 加工工序2.2.1 图纸分析在进行支架加工之前，需要对支架的图纸进行分析，以确定加工方案和工序顺序，并完成生产计划表。
2.2.2 板料切割板料切割是支架加工的第一道工序，其目的是按照图纸要求将材料裁剪成所需的尺寸和形状。
2.2.3 冲孔冲孔是支架加工中比较常见的工序，其目的是为了安装时方便与加强支架的稳定性。
2.2.4 折弯折弯是将板材按照图纸要求形状进行折叠，通过调整对位板，达到强度和严格的尺寸控制要求。
2.2.5 焊接支架的连接部分通常通过焊接工艺进行，根据具体的情况，可以采用手工焊接、气焊或电弧焊等焊接方式。
2.2.6 支架整形经过上述工序处理后，支架最后需要进行整形，以保证其外观和精度符合要求。
2.3 检验经过支架加工之后，需要进行质量检验，检验项目包括外观、尺寸、材料性能、连接部位的强度等方面。
三、工装夹具设计在支架加工过程中，工装夹具是非常重要的辅助工具，能够大大提高加工效率和加工质量。
以下是工装夹具设计的主要要点。
3.1 工装夹具分类常见的工装夹具类型包括夹具、模具、卡具、检测治具等。
3.2 工装夹具设计要点3.2.1 定位准确准确的定位是加工质量的基础，工装夹具的设计应当充分考虑定位问题，并采用合适的夹具或卡具来实现定位。
3.2.2 稳定可靠工装夹具的稳定性和可靠性对于加工质量和加工效率有很大的影响，设计时需要根据具体情况进行合理的优化。
3.2.3 便于调整在生产过程中，需要根据具体情况进行调整，工装夹具的设计应当考虑到这一点，并能够方便进行调整。
支架零件的机械加工工艺规程及工艺装备与夹具设计
毕业设计（论文）题目：支架零件的机械加工工艺规程及工艺装备与夹具设计序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。
目录序言,,,,,,,,,,,,,,,,,,,,,,,,,, 1一、零件的工艺分析及生产类型的确定,,,,,,,,,,,,,,, 31. 零件的工艺分析,,,,,,,,,,,,,,,,,,,,,,,, 32. 零件的生产类型,,,,,,,,,,,,,,,,,,,,,,, 3二、选择毛坯，确定毛坯尺寸，设计毛坯图,,,,,,,,,,,,, 31. 选择毛坯,,,,,,,,,,,,,,,,,,,,,,,,,, 32. 确定机械加工余量,,,,,,,,,,,,,,,,,,,,,, 33. 确定毛坯尺寸,,,,,,,,,,,,,,,,,,,,,,,, 34. 设计毛坯,,,,,,,,,,,,,,,,,,,,,,,,,, 3三、选择加工方法，制定工艺路线,,,,,,,,,,,,,,,,, 41. 定位基准的选择,,,,,,,,,,,,,,,,,,,,,,,, 42. 零件表面加工方法的选择,,,,,,,,,,,,,,,,,,,, 43. 制定工艺路线,,,,,,,,,,,,,,,,,,,,,,,,, 4四、工序设计,,,,,,,,,,,,,,,,,,,,,,,,,,, 51. 选择加工设备与工艺装备,,,,,,,,,,,,,,,,,,,, 52. 确定工序尺寸（工序Ⅸ）,,,,,,,,,,,,,,,,,,,, 5五、确定切削用量及基本时间（工序Ⅸ）,,,,,,,,,,,,,,, 51. 切削用量的计算,,,,,,,,,,,,,,,,,,,,,,,, 52.基本时间t m的计算,,,,,,,,,,,,,,,,,,,,,,, 63. 辅助时间t f 的计算,,,,,,,,,,,,,,,,,,,,,,, 64. 其他时间的计算,,,,,,,,,,,,,,,,,,,,,,,, 6六、夹具设计,,,,,,,,,,,,,,,,,,,,,,,,,,, 71. 定位方案,,,,,,,,,,,,,,,,,,,,,,,,,,, 72. 夹紧机构,,,,,,,,,,,,,,,,,,,,,,,,,,, 73. 导向装置,,,,,,,,,,,,,,,,,,,,,,,,,,, 74. 夹具与机床连接元件,,,,,,,,,,,,,,,,,,,,,, 75. 夹具体,,,,,,,,,,,,,,,,,,,,,,,,,,,, 7七、结束语,,,,,,,,,,,,,,,,,,,,,,,,,,,, 8参考文献,,,,,,,,,,,,,,,,,,,,,,,,,,,, 9附件第一章零件的工艺分析及生产类型的确定一、零件的工艺分析通过对该零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差及技术要求齐全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX大学课程设计题目：设计“支架”零件的机械加工工艺规程及Ф11孔的工艺装备与夹具设计班级：汽车06-2姓名：XXXX指导教师：XXXX完成日期：2009.06.30一、设计题目二、设计要求设计的要求包括如下几个部分：1．绘制零件图。
1张2. 绘制零件毛坯图。
1张3．编制零件的机械加工工艺卡片。
1套4．绘制夹具装配图（A0或A1）1张5．编写课程设计说明书（约5000——8000字）。
1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，15条以上)三、上交材料1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.零件的机械加工工艺卡片1张5.夹具装配图6.设计说明书1份四、进度安排1.第l～2天查资料，熟悉题目阶段。
2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要设计内容：设计“支架”零件的机械加工工艺规程及加工φ30H7孔的工艺装备，并绘制出支架零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。
设计意义：通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、发现问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，增强了专业技能，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。
在设计中调整了心态，懂得做事要细心，有信心，磨练了意志，强化了自我。
AbstractDesign: Design "stand" parts of the machining process of order processing and φ30 H7 hole of equipment and spare parts to map out support plans, rough map, fixture assembly, filled out a card process, the preparation of curriculum design specification.Design significance: the adoption of the curriculum design,will learn theory and practice of combining production, tempered his analysis of the problem, identify problems and problem-solving abilities, in the process I am an independent analysis and solution of the mechanical parts of the manufacturing process issues, Design a machine for this fixture typical of equipment, improve the structure of design capability,enhance the professional skills for future graduates to design their own future and will be engaged in the work of an adaptation training, thus laying a good foundation. In the design of adjustment of the mentality, know how to do things carefully, confidence, tempering the will to strengthen the self.目录序言 (1)一、零件的工艺分析及生产类型的确定 (2)1.零件的工艺分析 (2)2.零件的生产类型 (2)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (2)1.选择毛坯 (2)2.确定机械加工余量 (3)3.确定毛坯尺寸 (3)4.设计毛坯 (3)三、选择加工方法，制定工艺路线 (3)1.定位基准的选择 (3)2.零件表面加工方法的选择 (4)3.制定工艺路线 (4)四、工序设计 (5)1.选择加工设备与工艺装备 (5)2.确定工序尺寸（工序Ⅸ） (5)五、确定切削用量及基本时间（工序Ⅸ） (6)1.切削用量的计算 (6)2.基本时间t m的计算 (6)六、夹具设计 (7)1.定位方案 (7)2.夹紧机构 (7)3.导向装置 (7)4.夹具与机床连接元件 (8)5.夹具体 (8)七、设计体会 (8)参考文献 (9)序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。
一、零件的工艺分析及生产类型的确定1.零件的工艺分析通过对该零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差及技术要求齐全。
该零件需要加工的表面均需切削加工，各表面的加工精度和表面粗糙度都不难获得。
以下是支架需要加工的表面以及加工表面之间的位置要求：1.R面粗糙度为6.3，通孔φ30H7，粗糙度为1.6，此孔为加工其他孔的基准。
2.孔φ8，粗糙度为12.5。
3.孔φ20，粗糙度为3.2。
4.M面，粗糙度为6.35.S面，粗糙度为6.3。
6.T面，粗糙度为6.3。
7.键槽b=8,粗糙度为3.2。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面，上述各表面的技术要求采用常规加工工艺均可以保证。
2.零件的生产类型大批量生产。
二、选择毛坯，确定毛坯尺寸，设计毛坯图1.选择毛坯该零件材料为HT200，零件结构比较简单，生产类型为大批生产，为使零件有较好的力学性能，保证零件工作可靠，故采用铸造成形。
这从提高生产效率保证加工精度上考虑也是应该的。
2.确定机械加工余量根据工艺手册中的铸件质量、零件表面粗糙度、形状复杂系数查表得，单边余量在厚度方向为1.0-2.0mm，水平方向亦为1.0-2.0mm。
铸件孔的单面余量查表得0.7mm.3.确定毛坯尺寸毛坯尺寸只需将零件的尺寸加上所查得的余量值即可。
4.设计毛坯图三、选择加工方法，制定工艺路线1.定位基准的选择粗基准的选择：按有关基准的选择原则，即当零件有不加工表面时，应以这些不加工表面作粗基准；若零件有若干不加工表面时，则应以与加工表面要求相对位置精度高的不加工表面作粗基准。
现以零件的侧面为主要的定位粗基准。
精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，选择以圆柱体的Φ30H7孔为精基准。
2.零件表面加工方法的选择（1）R端面公差等级为IT10，表面粗糙度为Ra6.3，需进行粗铣。
（2）Φ50外圆面为未注公差尺寸，根据GB 1800-79规定起公差等级按IT14，需进行粗铣。
（3）N端面为未注公差尺寸，根据GB 1800-79规定起公差等级按IT14，需进行粗铣。
（4）T端面公差等级按IT10，表面粗糙度为Ra6.3，粗铣即可。
（5）M端面公差等级按IT10，表面粗糙度为Ra6.3，粗铣即可。
（6）S端面公差等级为IT10，表面粗糙度为Ra6.3，需钻和铰。
（7）Φ30H7通孔，倒角 1.6×45 公差等级为IT7，表面粗糙度为Ra3.2，需钻、精扩、精铰。
（8）Φ8孔公差等级为IT10，表面粗糙度为Ra12.5，需粗铣即可。
（9）Φ20半圆孔公差等级为IT8，表面粗糙度为Ra3.2，需钻-铰。
3.制定工艺路线工序Ⅰ：粗铣M面。
工序Ⅱ：粗铣N面。
工序Ⅲ：粗铣R面。
工序Ⅳ：钻-精扩-铰孔至Ø30H7,孔口倒角1.6×45 °。
工序Ⅴ：粗铣键槽。
工序Ⅵ：粗铣S面及T面。
工序Ⅶ：粗铣-半精铣Ø18半圆面。
工序Ⅷ：钻孔4-Ø8扩铰球形孔。
工序Ⅸ：清洗。
工序Ⅹ：终检。
、四、工序设计1.选择加工设备与工艺装备2.确定工序尺寸（工序Ⅸ）钻Φ=28.6mm。
查表可依次确定各工步尺寸的加工精度等级为，精铰：IT9；钻：IT12；根据上述结果，再由表可查得，Φ30mm的孔精铰余量Z精铰=0.2mm；钻孔余量Z查标准公差数值表可确定各工步的公差值分别为，精铰：0.030mm；钻：0.120mm。
综上所述，该工序各工步的工序尺寸及公差分别为，精铰：Φ30+0.0300mm；钻孔：Φ28+0.1200mm.5. 确定切削用量及基本时间（工序Ⅸ）5.1 切削用量的计算（1）钻孔工步①被吃刀量的确定取ap=5.8mm。
②进给量的确定由表，选取该工步的每转进给量f=0.4mm/r。
③切削速度的计算由表，按工件材料为HT200的条件选取，切削速度v可取为25m/min。
由公式n=1000v/Πd可求得该工序钻头转速n=265r/min,参照表所列Z550 型立式钻床的主轴转速，取转速n=351/min.再将此转速代入公式，可求出该工序的实际钻削速度v=n Πd/1000=33.06m/min.(2)精铰工步①背吃刀量的确定取ap=0.10mm。
②进给量的确定由表，选取该工步的每转进给量f=0.40mm/r。
③切削速度的计算由表，切削速度v可取为4m/min。
由公式n=1000v/Πd可求得该工序铰刀转速n=42.4 r/min,参照表所列Z550型立式钻床的主轴转速，取转速n=47r/min.再将此转速代入公式，可求出该工序的实际切削速度v=nΠd/1000=4.42m/min.5.2 基本时间t m的计算（1）钻孔工步根据表，钻孔的基本时间可由公式tj =L/fn=(l+l1+l2)/fn求得。
