UC2845的应用和PWM变压器设计及维修
基于UC2845单端正激式开关电源设计
158·技术应用基于UC2845单端正激式开关电源设计李 祥 洪 浩 邱力军(西京学院控制工程学院，陕西 西安 710123）摘 要：本文论述一种采用UC2845为控制芯片的开关电源，介绍了正激式变压器的工作原理，并给出相关设计电路。
关键词：UC2845；单端正激；开关电源作者简介：李祥（1990.11-），男，西京学院控制工程学院，研究生。
开关电源是利用现代电力电子技术，控制开关管占空比来维持稳定输出电压的一种电源，其中高频开关式直流稳压电源具有效率高、小型化、输出稳定、高可靠性等突出优点，在工业设备、军工装备、科研仪器、LED照明等领域得到广泛应用。
1 UC2845芯片UC2845是一种高性能单端输出式电流控制型脉宽调制器芯片，为设计人员只需最少的外部器件就能获得成本效益高的方案。
该集成电路的特点包括可微调的振荡器、可精准控制占空比、参考欠压锁定、高效益误差放大器、电流取样比较器和大电流图腾柱式输出，采用固定工作频率脉冲宽度可控调制方式，是驱动功率MOSFET的理想器件。
2 开关电源设计⑴系统参数及电路设计。
本文设计的电路参数为:输入电压为市电220V/50HZ,输出电压为直流5V/40A,工作频率50～100KHz。
整个电路由EMI滤波电路、整流滤波电路、高频变压器、电流检测和反馈补偿电路等几部分组成，其原理图如图1所示：⑵单端正单端正激式变压器原理。
本文采用单端正激式。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，磁同单向变化。
所谓正激，在开关功率管导通时，后级整流二极管D2导通，依同名端工作关系，初级线圈上的电能通过磁芯耦合传输给次级绕组，并通过后级整流二极管传递到输出端；在开关功率管关断时，续流二极管和储能电感构成放电回路，继续对负载供能。
⑶UC2845外围电路设计。
振荡器频率由接在UC2845的4脚上的电阻R20和电容C12决定，振荡器频率为：f=1.72/(R20*C12),假若工作频率小于20KHz进入音频范围，则噪声较大，纹波增大;若开关频率较高时，开关损耗增大，系统效率降低，且电路对EMC的要求增大。
UC2845在多路输出驱动电源中的应用
Telecom Power Technology研制开发在多路输出驱动电源中的应用1，孟向军1,2，吕淼1，李鹏翔西安许继电力电子技术有限公司，陕西西安710075；2.许继电气股份有限公司，河南随着电力电子技术的发展，变流器产品对于驱动电源的要求越来越高。
不仅要求驱动电源体积小，还要求可以驱动多种不同类型的开关管。
因此，驱动电源多采用高频开关电源，使得电源具有体积小、输出路数多、性能稳定以及成本低廉的特点。
为了满足变流器产品的驱动电源需求，在此基础上提出了基于多路可调输出的驱动电源设计方案。
方案采用反激电路拓扑，设计了可以替代三极管推挽放大电路的基于脉宽调制（PWM）的控制电路以及副边可调输出电路。
通过PSIM物调试再次验证了驱动电源的可实施性，满足变流器项目对驱动电源的要求。
仿真Design of Multiplex Output Drive Power Supply Based on UC2845MENG Xiang-jun1,2，LV Miao.Xi'an XJ Power Electronics Technology Limited Company.Xuji Electric Co.，Ltd.，Xuchang 461000Telecom Power Technology 管的工作特点，输出 V 。
所以，更强，使得整个电路的调试更加简单。
IN RRQQV V Gnd 14接地电阻接地电阻软起网络芯片要在输入端（IXDN 609地增加对地电阻来增加抗干扰性。
2.2 控制电路设计美国（UC 3842所用器件少，且性能优越、成本低廉Telecom Power Technology 徐关澄，等：UC2845在多路输出 驱动电源中的应用110输出接地电阻Telecom Power Technology 开关电源UC 2845和IXDN 609的内部结构搭建路参数搭建开关电源的311478 951011 121234输入+15VIXDN609SI UC2845CU R R 图7 驱动电源PSIM 仿真时的输出波形图，其中图8 驱动电源仿真输出4 驱动电源实物验证根据实验结果和仿真验证，设计且调试了开关电源，如图9所示。
基于UC2845单端正激式开关电源设计
基于UC2845单端正激式开关电源设计作者：李祥洪浩邱力军来源：《无线互联科技》2014年第12期摘要：本文论述一种采用UC2845为控制芯片的开关电源，介绍了正激式变压器的工作原理，并给出相关设计电路。
关键词：UC2845；单端正激；开关电源开关电源是利用现代电力电子技术，控制开关管占空比来维持稳定输出电压的一种电源，其中高频开关式直流稳压电源具有效率高、小型化、输出稳定、高可靠性等突出优点，在工业设备、军工装备、科研仪器、LED照明等领域得到广泛应用。
1 UC2845芯片UC2845是一种高性能单端输出式电流控制型脉宽调制器芯片，为设计人员只需最少的外部器件就能获得成本效益高的方案。
该集成电路的特点包括可微调的振荡器、可精准控制占空比、参考欠压锁定、高效益误差放大器、电流取样比较器和大电流图腾柱式输出，采用固定工作频率脉冲宽度可控调制方式，是驱动功率MOSFET的理想器件。
2 开关电源设计⑴系统参数及电路设计。
本文设计的电路参数为：输入电压为市电220V/50HZ，输出电压为直流5V/40A，工作频率50～100KHz。
整个电路由EMI滤波电路、整流滤波电路、高频变压器、电流检测和反馈补偿电路等几部分组成，其原理图如图1所示：⑵单端正单端正激式变压器原理。
本文采用单端正激式。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，磁同单向变化。
所谓正激，在开关功率管导通时，后级整流二极管D2导通，依同名端工作关系，初级线圈上的电能通过磁芯耦合传输给次级绕组，并通过后级整流二极管传递到输出端；在开关功率管关断时，续流二极管和储能电感构成放电回路，继续对负载供能。
⑶UC2845外围电路设计。
振荡器频率由接在UC2845的4脚上的电阻R20和电容C12决定，振荡器频率为：f=1.72/（R20*C12），假若工作频率小于20KHz进入音频范围，则噪声较大，纹波增大；若开关频率较高时，开关损耗增大，系统效率降低，且电路对EMC的要求增大。

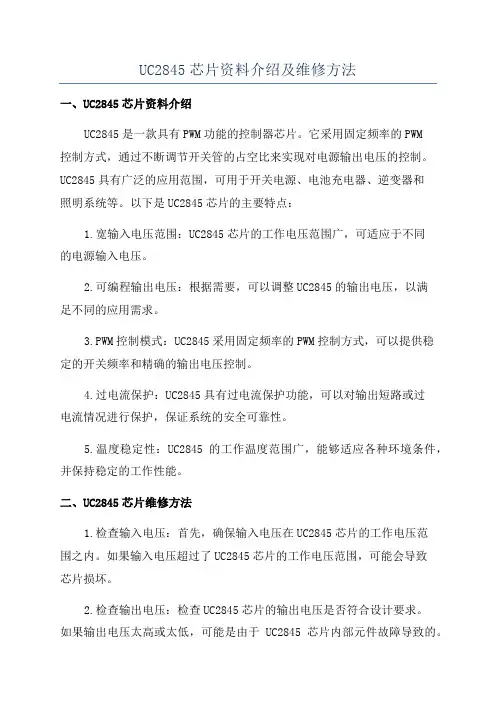

UC2845芯片资料介绍及维修方法
UC2845芯片资料介绍及维修方法一、UC2845芯片资料介绍UC2845是一款具有PWM功能的控制器芯片。
它采用固定频率的PWM控制方式，通过不断调节开关管的占空比来实现对电源输出电压的控制。
UC2845具有广泛的应用范围，可用于开关电源、电池充电器、逆变器和照明系统等。
以下是UC2845芯片的主要特点：1.宽输入电压范围：UC2845芯片的工作电压范围广，可适应于不同的电源输入电压。
2.可编程输出电压：根据需要，可以调整UC2845的输出电压，以满足不同的应用需求。
3.PWM控制模式：UC2845采用固定频率的PWM控制方式，可以提供稳定的开关频率和精确的输出电压控制。
4.过电流保护：UC2845具有过电流保护功能，可以对输出短路或过电流情况进行保护，保证系统的安全可靠性。
5.温度稳定性：UC2845的工作温度范围广，能够适应各种环境条件，并保持稳定的工作性能。
二、UC2845芯片维修方法1.检查输入电压：首先，确保输入电压在UC2845芯片的工作电压范围之内。
如果输入电压超过了UC2845芯片的工作电压范围，可能会导致芯片损坏。
2.检查输出电压：检查UC2845芯片的输出电压是否符合设计要求。
如果输出电压太高或太低，可能是由于UC2845芯片内部元件故障导致的。
3.替换芯片：如果UC2845芯片出现故障，可以尝试替换一个新的芯片。
在替换芯片之前，确保芯片的引脚连接正确，以避免损坏其他元件。
4.调节电路：通过调节UC2845芯片的控制电路，可以实现对输出电压的调节。
通过调节控制电路中的电阻、电容等元件，可以实现对输出电压的精确控制。
5.温度控制：UC2845芯片在工作时会产生一定的热量，因此需要进行散热措施。
确保芯片的工作温度在可接受的范围内，以防止芯片损坏。
以上是UC2845芯片的资料介绍及维修方法。
UC2845芯片具有广泛的应用领域，在开关电源设计和维修中起到重要的作用。
对于维修UC2845芯片时，应根据具体情况分析和调整，确保维修过程安全可靠。
UC2845芯片资料介绍及维修方法
UC2845D UC2845芯片资料介绍及维修方法第一节:UC2845D 芯片介绍①管脚介绍Unitrode 公司的UC2845D(D 是贴片)是一种高性能固定频率电流型控制器,包含误差放大器、PWM 比较器、PWM 锁存器、振荡器、内部基准电源和欠压锁定等单元,其结构图1脚: 是误差放大器的输出端 增益和频率特性。
2脚: 是反馈电压输入端,此脚电压与误差放大器同相端的2.5V 基准 电压进行比较,产生误差(控制)电压,误差(控制)电压变大,第6 脚输出脉冲变窄,占空比降低,抑制输出电压的增加,从而使输 出电压稳定,而控制脉冲宽度,脉宽越宽,电源输出电压越高, Vref 比较器高低门限为:3.6V/3.4V 。
3脚: 电流检测输入端。
在外围电路中,在功率开关管(如Mos 管)的源 极串接一个小阻值的取样电阻,将脉冲变压器的电流转换成电 压,此电压送入3脚,控制脉宽。
此外,当电源电压异常时,功率开 关管的电流增大,当取样电阻上的电压超过1V 时,缩小脉冲宽度 使电源处于间歇工作状态,UC2845就停止输出,有效地保护了功 率开关管。
4脚: 定时端,内部振荡器的工作频率由外接的阻容时间常数决定， f =1.72(Rt ∗Ct )当上电后，5VDC 通过Rt 电阻给Ct 充电,使④脚电压近似线性上升,当电压上升到2.8V 时,在振荡器内部,将定时电容 器CT 上的电压突然放掉,当电压下降到1.4V 时,电压又开始上升,这样就形成一个锯齿波电压。
5脚: 为公共地端。
6脚: 为推挽输出端,输出的频率是振荡频率的1/2,内部为图腾柱式, 上升、下降时间仅为50ns,驱动能力为±1A 。
7脚: Vcc是电源。
VCC比较器上下门限分别为:8.4V/7.6V,UC2845最小工作电压为8.2V,此时耗电在1mA以下。
输入电压可以通过一个大阻值电阻从高压降压获得。
芯片工作后,输入电压可在7.6V～36V之间波动,(内部有一个36V的齐纳二极管作为稳压管,从VCC连接至地,它的作用是保护集成电路免受系统启动或运行期间所产生的过高电压的破坏),低于7.6V就停止工作。
uc2845内部工作原理
uc2845内部工作原理
UC2845是一种脉冲宽度调制（PWM）控制器，通常用于开关电源的设计。
它是一款经典的固定频率PWM控制器，广泛应用于开关电源、逆变器和其他电源应用中。
以下是UC2845的内部工作原理的基本概述：
1. 反馈控制：UC2845内部包含一个误差放大器，用于比较输出电压与设定的参考电压。
通过反馈电路，误差放大器生成一个电压误差信号，该信号用于调整PWM的占空比，以稳定输出电压。
2. PWM控制： UC2845通过比较反馈电压和三角波信号来生成PWM信号。
三角波信号是通过内部的三角波发生器产生的。
比较器将反馈信号与三角波信号进行比较，产生一个脉冲宽度调制的信号，该信号控制开关管的导通时间。
3. 频率控制：UC2845通常是一个固定频率的PWM控制器，但其频率可以通过外部元件（如电阻和电容）进行调节。
通过控制这些外部元件，可以调整PWM控制器的工作频率。
4. 反馈保护：UC2845通常包含一些内部的保护功能，如过载保护和过压保护。
这些保护机制可以确保开关电源在异常情况下能够安全运行。
总体而言，UC2845通过比较反馈信号和三角波信号，通过PWM调整开关管的导通时间，以稳定输出电压。
其内部集成了许多功能块，如误差放大器、三角波发生器、比较器等，以提供一个稳定而可靠的PWM控制器。
设计师可以通过外部元件来调整其频率和其他参数，以
满足具体应用的需求。
请注意，具体的工作原理可能会因不同型号或厂家而异，因此详细的信息需要参考UC2845的数据手册。
UC2845的应用
VCC 7GND 5REF_5V 8VFB 2Comp 1Isense 3Output 6Rt/Ct 4UC2845D UC2845芯片资料介绍及维修方法和设计汇总第一节:UC2845D 芯片介绍①管脚介绍Unitrode 公司的UC2845D(D 是贴片)是一种高性能固定频率电流型控制器,包含误差放大器、PWM 比较器、PWM 锁存器、振荡器、内部基准电源和欠压锁定等单元,其结构图1脚: 是误差放大器的输出端,外接阻容元件用于改善误差放器的 增益和频率特性。
2脚: 是反馈电压输入端,此脚电压与误差放大器同相端的2.5V 基准 电压进行比较,产生误差(控制)电压,误差(控制)电压变大,第6 脚输出脉冲变窄,占空比降低,抑制输出电压的增加,从而使输 出电压稳定,而控制脉冲宽度,脉宽越宽,电源输出电压越高, Vref 比较器高低门限为:3.6V/3.4V 。
3脚: 电流检测输入端。
在外围电路中,在功率开关管(如Mos 管)的源 极串接一个小阻值的取样电阻,将脉冲变压器的电流转换成电 压,此电压送入3脚,控制脉宽。
此外,当电源电压异常时,功率开 关管的电流增大,当取样电阻上的电压超过1V 时,缩小脉冲宽度 使电源处于间歇工作状态,UC2845就停止输出,有效地保护了功 率开关管。
4脚: 定时端,内部振荡器的工作频率由外接的阻容时间常数决定， f = 1.72(Rt ∗Ct)当上电后，5VDC 通过Rt 电阻给Ct 充电,使④脚电压近似线性上升,当电压上升到2.8V 时,在振荡器内部,将定时电容 器CT 上的电压突然放掉,当电压下降到1.4V 时,电压又开始上升,这样就形成一个锯齿波电压。
5脚: 为公共地端。
6脚: 为推挽输出端,输出的频率是振荡频率的1/2,内部为图腾柱式, 上升、下降时间仅为50ns,驱动能力为±1A 。
UC2845的管脚图7脚: Vcc 是电源。
VCC 比较器上下门限分别为:8.4V/7.6V ,UC2845最 小工作电压为8.2V ,此时耗电在1mA 以下。
基于UC28C45 的反激式辅助电源电路设计
Science and Technology &Innovation ┃科技与创新·155·2018年第04期文章编号：2095－6835（2018）04－0155－02基于UC28C45的反激式辅助电源电路设计＊黄建明，薛慧杰（北京建筑大学电气与信息工程学院，北京100044）摘要：以高性能固定频率电流型控制器UC28C45及金属氧化物半导体场效应管FQA9N90C 为主要控制部分，设计了一种交流输入380V 、输出为一路直流电压24V 和两路直流电压11V 的反激式辅助电源电路。
对反激电路原理进行了分析，设计了高频变压器，最后通过实验测试得到了期望的直流输出电压，满足了电路设计要求。
关键词：变流器；辅助电源；反激式；微电网中图分类号：TD605文献标识码：ADOI ：10.15913/ki.kjycx.2018.04.155各国政府面对能源耗尽、环境污染的危机，投入巨额资金进行新能源的发展研究。
因此，微电网应运而生，变流器控制技术是交直流混合微电网研究中的一个重要方向，而微网互联变流器是交直流混合微网的接口，其运行方式要求辅助电源具有较高的稳定性。
因此，变流器辅助电源的设计具有非常重要的意义。
本文设计了一个基于UC28C45的反激式辅助电源电路，以满足互联变流器的运行需求。
1UC28C45简介电流型控制器种类繁多，本文设计中所选为UC28C45。
UC28C45是Unitrode 公司生产的一种高性能固定频率电流型控制器，包含误差放大器、PWM 比较器、PWM 锁存器、振荡器、内部基准电源和欠压锁定等单元，其结构图如图1所示。
UC28C45外部有8个引脚：引脚1是误差放大器的输出端；引脚2是反馈电压输入端；引脚3是电流检测输入端；引脚4是定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f =1.72（Rt ×Ct ），上电后，形成一个锯齿波电压；引脚5是公共地端；引脚6是推挽输出端，输出的频率是振荡频率的1/2；引脚7是Vcc 工作电源；引脚8是5V 基准电压输出端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、调制
1.定义:利用某一种电压或波形的改变,去控制另一种电压或波形发生某种形式的改变。
2.调制方式:利用电压的改变,去控制另一种波形的改变,最后达到能控制输出电压的改变,同时能控制输出电压稳定的一种技术措施。
b.组成:一般由电容器和电感组成
c.作用: 1.防止电网上的高频干扰信号、抑制浪涌电压、尖蜂电
压进入开关电源中。
2.阻止、限制开关电源所产生的噪声,高频电磁干扰信号
串入电网上。
d.电感
e.电容
作用:1.电容器的基本作用既是充电和放电。
2.储能:以电压形式存储能量:Ec=1/2V2C,具有隔直流通
交流的作用,它两端的电压不能突变,电容的容
c.六个吸收回路{(主绕组,功率器件)=[2];输出负载饶组=[4]}
R2，C18，D5用于吸收开关管关断时，变压器漏感产生的过电压
1.两个吸收回路(主绕组和付饶组)
a.查第一个吸收回路:整流二极管(D201)是否击穿和方向焊反否,电容(C202)短路和有无爆裂痕迹,放电电阻(R201)烧毁或阻值变成无穷大。
g.负载电路
二、维修分析工作原理
开关电源维修注意事项
①在焊接电源初级元件时,一定要在拔掉电源线的情况下操作,否则
将烧坏电源。
②维修无输出的电源,通电后再断电,由于电源不振荡,300V滤波电容
两端的电压放电会极其缓慢,此时,如果要用万用表的电阻档,测量
电源电路时,应先对300V滤波电容两端的电压进行放电（可用消磁
抗是与频率成反比,频率越高,它呈现的容抗越
小,容抗: 。
3.滤波作用:整流电路将交流变成脉动的直流,在整流电路之后接入一个较大容量的电解电容,在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。利用其充放电特性,使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中,为了防止电路各部分供电电压因负载变化而变化,所以在电源的输出端及负载的电源输入端接电解电容,由于大容量的电解电容一般具有一定的电感,对高频及脉冲干扰信号不能有效地滤除,故在其两端并联了一只容量为0.001--0.lpF的电容,以滤除高频及脉冲干扰。
3.脉冲宽度调制方式(PWM:(Pulse Width Modulation):
①是输入电压的变化,使输出脉冲宽度发生变化的一种方式。
②开关管工作周期T是固定不变的。
③输出电压的改变和稳定,就是控制开关管调整饱和导通的时
间来实现的。
④脉宽式开关电源都是降压式的变换器,但采用变压器隔离的
开关电源,可以改变初级与次级绕组匝数比,来决定输出电
检修方法:启动电路 自馈电路 吸收回路 过流保护回路过压保护回路负载电路
a.启动电路
检查启动电阻(R203)是否变为无穷大或电阻漏焊和有断线而不通,稳压二极管(D236)是否击穿和方向焊反。
b.自馈电路
用万用表测自馈电绕组与二极管,电容,电阻通断情况,整流二极管(D213)是否击穿和方向焊反否,电容(C224)短路否,电容(C225)短路及有无爆裂痕迹和方向焊反否。
4.去耦作用:滤除高频器件在PCB电源或芯片电源脚上引起的辐射电流,为器件提供一个局部的直流通路,能减低电路中的电流冲击峰值。
它在减小电源和地平面上纹波、噪声和毛刺很有效果。
减少开关噪声在板上的传播并抑制噪声对其它芯片的干扰。
0.1uF以下的陶瓷电容常被用来做去耦电容。
5.旁路作用:(Bypass)是指给信号中的某些有害部分提供
1.第⑦脚没有电压或启动门限电压<8.4VDC
首先:检查启动电阻(R203)是否变为无穷大或电阻漏焊和有断线而不通,稳压二极管(D236)是否击穿和方向焊反。
其次:用万用表测4N90的D(漏极)与主绕组一端通否?
最后:用万用测负载是否有短路现象。
2.第⑦脚电压跳变,第8脚5VDC电压没有
a.一般为第⑥脚对地有短路,或自馈电压没建立起来,检查是否短路和自馈电路
UC2845D8参考电压输出端8脚将无+5V输出,从而导致RC振荡停止工作。
8脚: 为5V基准电压输出端,有50mA的负载能力。
②主要特性
用于20-50W的小功率开关电源,管脚少,电路简单。
1. 单输出级,可以驱动MOS、晶体管。
2. 自动前馈补偿。
3. 锁存脉宽调制,用于逐周期限流。
4. 具有精密的电压基准源(±l％),电压调整率可达0.01%。
UC2845芯片资料介绍及维修方法和设计汇总
第一节:UC2845D芯片介绍
①管脚介绍
Unitrode公司的UC2845D(D是贴片)是一种高性能固定频率电流型控制器,包含误差放大器、PWM比较器、PWM锁存器、振荡器、内部基准电源和欠压锁定等单元,其结构图
1脚: 是误差放大器的输出端,外接阻容元件用于改善误差放器的
增益和频率特性。
2脚: 是反馈电压输入端,此脚电压与误差放大器同相端的2.5V基准
电压进行比较,产生误差(控制)电压,误差(控制)电压变大,第6
脚输出脉冲变窄,占空比降低,抑制输出电压的增加,从而使输
出电压稳定,而控制脉冲宽度,脉宽越宽,电源输出电压越高,
Vref比较器高低门限为:3.6V/3.4V。
上升、下降时间仅为50ns,驱动能力为±1A。
7脚: Vcc是电源。VCC比较器上下门限分别为:8.4V/7.6V,UC2845最
小工作电压为8.2V,此时耗电在1mA以下。输入电压可以通过一
个大阻值电阻从高压降压获得。芯片工作后,输入电压可在
7.6V～36V之间波动,(内部有一个36V的齐纳二极管作为稳压管,从VCC连接至地,它的作用是保护集成电路免受系统启动或运行期间所产生的过高电压的破坏),低于7.6V就停止工作。工作时耗电约为15mA,此电流可通过反馈电阻提供。当Vcc欠压,
电阻或烙铁的电源插头进行放电）,然后才能测量,不能直接将电容
两端短路进行放电
③测量电源电路的电压,要选好参考电位,因为开关变压器初级之前
的地为热地,而开关变压器之后的地为冷地,二者电位不等。
第三章单端反激式变换器原理分析
l 单端反激式变换器的特点
单端反激式变换器又称电感储能式变换器，工作原理如图所示,
5.基准电压为4.9～5.1V,电流模式工作频率可达500kHz。
6. 低启动电压和工作电流,启动电流<1mA,工作电流15mA。
7. 电流图腾柱输出,1A。
8.有欠电压锁定保护和过电流保护功能。
③芯片原理内部框图如图4-5。
图4-5:UC2845电源控制芯片原理框图
第二节开关电源常见故障的维修
一.检查UC2845D8芯片好坏的方法
b.查第二个吸收回路:MOS管是否烧坏,造成漏极D和S源极短路,
电容(C221)有无爆裂痕迹,放电电阻(R234)烧毁或阻值变成无穷大。
2.四个吸收回路:(输出负载饶组,电阻和电容吸收次级整流管的
尖峰电压)
a.查第一个吸收回路:电容(C207)短路和有无爆裂痕迹,阻尼电
阻(RX201)烧毁或阻值变成无穷大(24V1)。
2.当输出电压+12V加大,R249与R251,R252组成的误差放大器电
路,经电阻分压后得到的取样电压加大与精密2.5V电压进行比较,其差值必然增大,U205光偶的电流If增大,当U0=If*R243与UC2845D8的①脚进行比较,产生误差控制电压,当误差电压>3.6v时,UC2845D8的输出关断
1.可在UC2845D8的⑤脚和⑦脚之间加12V直流电压,⑦脚接电源正,⑤脚接电源负
2.UC2845D8的⑧脚有5V电压输出。
④有间歇式的0-2.5V锯齿电压波形。
⑥有较宽的脉冲输出。
②有2.5V电压。
二.常见的故障:上电后,311V电压正常,电路无输出电压,启不动,但不烧保险丝。
检查UC2845D8的第⑦脚供电情况
当开关管Q1被PWM脉冲激励而导通时,直流输入电压施加到高频变压器T的初级绕组上,此时NP相当于一个纯电感,流过NP的电流线性上升,电源能量以磁能形式存储在电感中,次级整流二极管D1截止,输出电容C给负载供电。(电能转换为磁能)
当开关管Q1截止时,由于电感电流不能突变,初级绕组两
端电压极性反向,次级绕组上的电压极性颠倒使D1导通,初级储存的能量传送到次极,提供负载电流,同时给输出电容充电。(磁能换为电能)
R252组成的误差放大器电路,经电阻分压后得到的取样电压减少与精密2.5V电压进行比较,其差值必然增大,U205光偶的电流If增大,当U0=If*R243与UC2845D8的①脚进行比较,产生误差控制电压,当误差电压>3.6v时,UC2845D8的输出关断
(过压也一样)。
f.过压保护回路
1.稳压二极管(D212)是否击穿和方向焊反,R238阻值是否正常
3脚:电流检测输入端。在外围电路中,在功率开关管(如Mos管)的源
极串接一个小阻值的取样电阻,将脉冲变压器的电流转换成电
压,此电压送入3脚,控制脉宽。此外,当电源电压异常时,功率开
关管的电流增大,当取样电阻上的电压超过1V时,缩小脉冲宽度
使电源处于间歇工作状态,UC2845就停止输出,有效地保护了功
压是升压还是降压。
⑤占空比的比值就是电压比的比值,占空比的变化范围:0∽1。
2.交流共模滤波电感的结构和工作原理
①定义:是在一个磁心上的两个匝数相等的绕组中再电流方向上的不同,就能起到共模滤波电感的作用。
②模式:1.差模输入:就是在共模滤波器的两个输入端口,所输入电压是有差别的一种输入模式。
在某一瞬间,两个输入端的电压一个为+,一个为
